Fermax 2347 Manual de usuario
Pag 1
PORTADA
( por publicidad)
ManualdeInstalación
InstallationGuide
Manueld'Installation
Gebrauchshandbuch
REF.2347: LECTOR DE PROXIMIDADAUTONOMO
Pag 2
Pag 3
INDICE
Funcionamiento .............................................................................4
Activación del lector de tarjetas ...................................................6
Dar de alta tarjetas personales ....................................................7
Dar de baja tarjetas personales ...................................................8
Ajustar tiempo de apertura de puerta ...........................................9
Ajustar tiempo de puerta abierta ................................................ 10
Reset deTarjeta MASTER ....................................................... 11
Reset de Parámetros .............................................................. 12
Esquema de cableado .................................................................. 13
Características Técnicas ............................................................... 14
Tabla de Usuarios ......................................................................... 14
COD. 94597bV05/03
Pag 4
FUNCIONAMIENTO
Su KIT PRIVATE está dotado con un lector de tarjetas persona-
les de proximidad, capaz de controlar hasta 400 tarjetas.El kit se
suministra con 6 tarjetas.
Cada una de éstas tarjetas, que funcionan sin ningún tipo de
mantenimiento, está dotada de un código electrónico único en el
mundo (no existen dos tarjetas con el mismo código).
Una vez dadas de alta, podrá utilizarlas para la apertura de la
puerta del acceso a controlar. Para ello, únicamente es necesario
presentar (acercar momentáneamente) la tarjeta al lector de proxi-
midad.
Al funcionar por radiofrecuencia, no es necesario contacto físi-
co alguno, pudiendo incluso presentar la tarjeta sin sacarla de la
cartera.
La distancia máxima de lectura es de unos 8 cm.
Pag 5
.
+-
+-
+
+-
+
+
+-
+-
-+
+-
-
-
-
Sin alimentación
Lector desactivado. Aún no ha sido dada de alta la tarjeta MASTER
Modo cambio tarjeta MASTER
Modo dar de alta tarjetas
Modo dar de baja tarjetas
Modo configuración tiempo activación abrepuertas
Modo configuración tiempo puerta abierta
Modo normal. uerta cerrada
Modo normal. uerta abierta
Desbordamiento. Se está intentando dar de alta más tarjetas de las 400 permitidas
+-
Para poder utilizar las tarjetas personales de proximidad, es
preciso activar el lector de tarjetas de proximidad.
El lector de proximidad dispone de unos indicativos luminosos,
cuyo significado es el siguiente:
Al presentar al lector una tarjeta dada de
alta se abrirá la puerta y se encenderá el
indicador verde. Se oirá una secuencia
de 4 "bips" rápidos, de confirmación.
Al presentar al lector una tarjeta no dada
de alta ni se abrirá la puerta ni se encen-
derá el indicador verde. Se oirá un sonido
de rechazo.
¡Bi-Bi-Bi-Bip!
+-
Tarjeta
dada de
alta
+-
+-
¡Bep!
¡Bep!
+-
Tarjeta
NO dada de
alta
Pag 6
+-
+-
+-
Master
+-
+-
Master
+-
¡ B i - B i - B i - B i p!
1. Marcar una de las tar-
jetas como MASTER.
Esta tarjeta no se po-
drá utilizar como tar-
jeta personal.
2. Presentar ésta tarjeta
al lector.
3 . El lector ya está ac-
tivado y listo para
funcionar tras dar
de alta las necesa-
rias tarjetas perso-
nales.
Activación del lector de tarjetas
Para activar el lector es preciso programar la tarjeta MASTER.
Esta es la tarjeta que servirá, posteriormente, para acceder a las
funciones de programación. El resto de funciones del KIT serán
operativas aunque no esté activado el lector de tarjetas.
El sistema tomará como tarjeta MASTER, la primera que se le
presente después de haber dado corriente al sistema.
Es muy importante no perder la tarjeta MASTER, pues será
necesaria para poder dar de alta o de baja tarjetas personales.
Pag 7
1. Presentar la tar-
jeta MASTER.
Los indicadores
mostrarán el es-
tado de "modo de
dar de alta tarje-
tas".
¡Bip!
¡Bip! ¡Bip!
¡Bip!
¡Bip!
¡Bip!
+-+-+-+-
¡Bip!
+-
Master
+-
TARJETA 2
+-
TARJETA 1
+-
Master

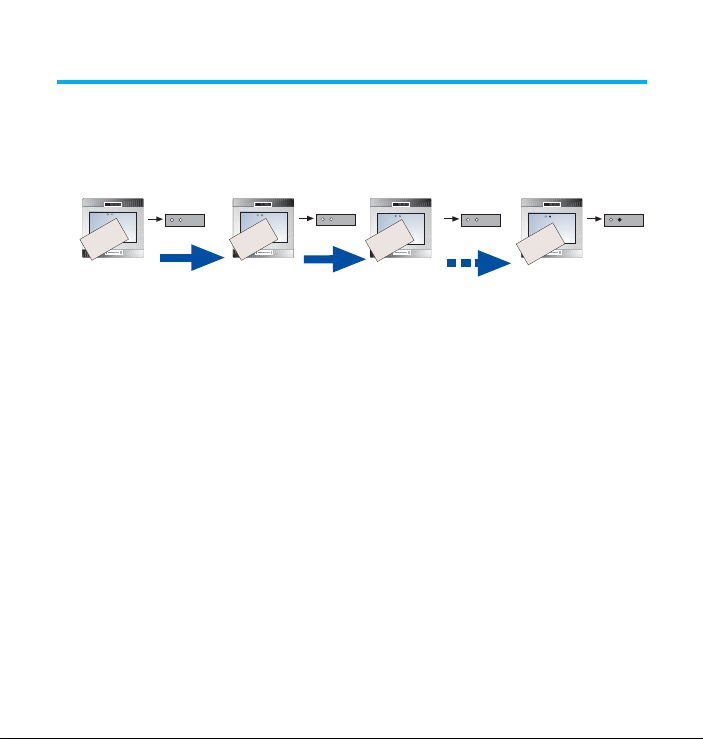

2. Presentar una tras otra todas las
tarjetas que se quiera dar de alta.
Anote en lugar seguro el código
de cada una e ellas, para futu-
ras referencias.
3. Presentar nueva-
mente la tarjeta
MASTER al finali-
zar, hasta que los
indicadores mues-
tren el estado de
"modo normal".
Un "bip" indicará que la tarjeta ha sido dada de alta correcta-
mente. Caso contrario indicará que ya habia sido dada de alta
previamente, o que la tarjeta es defectuosa.
Si se intenta dar de alta más de 400 tarjetas el sistema indica-
rá "desbordamiento" (Indicador "+" parpadeando durante 5 segun-
dos).
Dar de alta tarjetas personales
Es posible dar de alta hasta un total de 400 tarjetas, siguiendo
éstos pasos.
Pag 8
1. Presentar la tarjeta
MASTER (dos ve-
ces).
Los indicadores
mostrarán el esta-
do de "modo de
dar de baja tarje-
tas".
Dar de baja tarjetas personales
Para dar de baja tarjetas en el sistema es preciso disponer
físicamente de ellas. El procedimiento es el siguiente:
¡Bip!
¡Bip!
¡Bip!
¡Bip!
+-+-+-+-
¡Bip!
+-
Master
+-
TARJETA 1
+
TARJETA 2
-+-
Master
¡Bip!
¡Bip!
2. Presentar una tras otra todas las
tarjetas que se quiera dar de
baja.
Un bip confirmará la operación.
Caso contrario indica que la tar-
jeta no estaba da da de alta en el
sistema.
3. Presentar nueva-
mente la tarjeta
MASTER al finali-
zar, hasta que los
indicadores
muestren el esta-
do de "modo nor-
mal".
Para dar de baja tarjetas sin disponer de ellas pongase en
contacto con nuestro Servicio de Asistencia Técnica más cercano.
Pag 9
1. Presentar la tarjeta
MASTER (tres ve-
ces).
Los indicadores
mostrarán el estado
de "modo de confi-
guración tiempo de
activación abrepuer-
tas".
+-
¡Bip!
¡Bip!
¡Bip!
+-
¡Bip!
¡Bip!
+-
¡Bip!
¡Bip!
+-
Master
+-
Master
+-
otra
tarjeta
2. Presentar una tarjeta cual-
quiera (excepto la MAS-
TER) tantas veces como
segundos se quiera es-
tablecer para la activación
del abrepuertas.
1 vez: 1 segundo
2 veces: 2 segundos...
3. Presentar nueva-
mente la tarjeta
MASTER al finali-
zar, hasta que los
indicadores mues-
tren el estado de
"modo normal".
Ajustar el tiempo de apertura de puerta
Este parámetro, ajustable entre 1 y 99, representa el tiempo en
segundos, que permanecerá activado el abrepuertas tras la pre-
sentación de una tarjeta dada de alta.
Pag 10
1. Presentar la tarjeta
MASTER (cuatro
veces). L o s
indicadores mos-
trarán el estado de
"modo de configu-
ración tiempo de
puerta abierta".
Ajustar el tiempo de puerta abierta
Este parámetro, ajustable entre 0 y 99, representa el tiempo en
segundos tras el cual comenzará a sonar una alarma sonora in-
corporada en el lector, mientras permanezca la puerta abierta. Se
requiere la instalación de un sensor magnético de puerta. Ver es-
quema.
Inicialmente, ésta función está inhabilitada (valor 0), por lo que
si se quiere habilitar habrá que seguir éstos pasos.
+-
+-
Master
¡Bip!
¡Bip!
¡Bip!
¡Bip!
+-
+-
Master
¡Bip!
+-
+-
otra
tarjeta
¡Bip!
¡Bip!
2. Presentar una tarjeta cual-
quiera (excepto la MASTER)
tantas veces como segun-
dos se quiera establecer
para la detección de puerta
abierta.
Ver NOTA.
3. Presentar nueva-
mente la tarjeta
MASTER al finali-
zar, hasta que los
indicadores mues-
tren el estado de
"modo normal".
NOTA:
La primera vez que se la presenta la tarjeta inhabilita ésta opción.
Las restantes veces la habilitan e incrementan el tiempo tantos
segundos como veces le es presentada.
