Exsys EX-61001 Manual de usuario
Serial Device Server
1x RS-232/422/485
EX-61001
Serieller Geräteserver
1x RS-232/422/485
Manual
Anleitung
Vers. 1.0 / 01.06.23
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
2
EX-61001
1. Beschreibung···································································································· 3
2. Lieferumfang····································································································· 3
3. Aufbau, Anschlüsse & LEDs ··············································································4-5
3.1 Aufbau························································································································ 4
3.2 Anschlüsse & LEDs ····································································································4-5
4. Hardware Installation··························································································· 6
5. Konfiguration des Geräteservers ··········································································· 7
6. VCOM Utility ·································································································8-10
7. Servereinstellungen······················································································ 10-14
8. Reinigung········································································································15
9. Technische Daten ·····························································································15
10. Technische Zeichnung·······················································································15
Inhaltsverzeichnis
Index
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
1. Description ······································································································16
2. Extent of Delivery······························································································16
3. Layout, Connections & LED’s········································································· 17-18
3.1 Layout ······················································································································ 17
3.2 Connections & LED‘s······························································································17-18
4. Hardware Installation··························································································19
5. Configuration of the Device Server ········································································20
6. VCOM Utility ······························································································· 21-23
7. Server Settings···························································································· 23-27
8. Cleaning··········································································································28
9. Technical Information·························································································28
10. Technical Drawing·····························································································28
3
EX-61001 Deutsch
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
Der EX-61001 ist ein serieller Multiprotokoll RS-232/422/485 Geräteserver zur Integration von
seriellen RS-232/422/485 Geräten, wie z.B. Barcodescanner, Wägesysteme und
Zahlungsterminals, in ein IP-basiertes Ethernet-Netzwerk. Die seriellen Geräte sind mit dem
Netzwerk verbunden und stehen für die gemeinsame Nutzung im Subnetz und im Internet zur
Verfügung. Es werden umfangreiche Netzwerkprotokolle wie TCP Server, TCP Client, UDP,
VCOM, Remote-Pair-Master-Slave, Modbus Server, Modbus Client und SNMP unterstützt.
Darüber hinaus können serielle Geräte mit Remote-Pair-Master-Slave-Modus über den Peer-to-
Peer-Modus miteinander kommunizieren, ohne dass ein zwischengeschalteter PC oder eine
Konvertierungssoftware erforderlich ist. Mit der zum Download verfügbaren Virtual COM (VCOM)
Software kann auf Windows-Rechnern für jedes serielle Gerät eine perfekt migrierte virtuelle
serielle Schnittstelle erstellt werden.
Merkmale:
• 1x RS-232 Port (DB9), 1x RS-422/485 Port (Terminal Block)
• Bis 921.6 Kbps Baudrate
• Serielle Modi: RS-232, RS-422, RS-485 2-Draht
• Ethernet Protokolle: ARP, IP, ICMP, UDP, TCP, HTTP, DHCP, SNMP, MQTT, MODBUS
• Betriebsarten: VCOM, MCP, TCP Server, TCP Client, UDP, Remote Pair mode,
Modbus TCP Server, Modbus TCP Client
• Konfiguration: Windows-basiertes VCOM-Administrator-Dienstprogramm und Web-Browser
• Zertifiziert für
Bevor Sie den EX-61001 in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den Inhalt der
Lieferung:
• EX-61001
• Netzteil (12V/1A)
• DIN-Rail Kit (vormontiert)
• Kurzanleitung
1. Beschreibung
2. Lieferumfang
4
Deutsch EX-61001
3.1 Aufbau
3. Aufbau, Anschlüsse & LEDs
LEDs:
LED Name Farbe LED Funktion
Activity LED
(RJ45) Gelb Ständig an: Netzwerkverbindung vorhanden
Blinken: Datenübertragung über das Netzwerk
Aus: keine Verbindung
LAN LED
(RJ45) Grün Ständig an: Netzwerkverbindung vorhanden
Aus: keine Verbindung
Power LED
Rot Ständig an: Das Gerät ist eingeschaltet
Aus: Das Gerät ist ausgeschaltet
RUN LED Grün Ständig an: Server startet auf
Blinken: Server ist bereit
Aus: Server ist nicht bereit
TX/RX LED Grün Blinken: Datenübertragung an der seriellen Schnittstelle
Aus: Keine Datenübertragung
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
Reset
3.2 LEDs
RS-232 RS-422/485
TX/RX
Run
Power
12-48V DC Anschluss
für beiliegendes Netzteil 12-48V T-Block für
optionales Netzteil
LAN / Activity
Ethernet Port
5
EX-61001 Deutsch
3. Aufbau, Anschlüsse & LEDs
3.3 Anschlüsse
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
12345678
Ethernet:
RJ45 Anschluss
Pin Signal Pin Signal Pin Signal
1BI_DA+ 4BI_DC+ 7BI_DD+
2BI_DA- 5BI_DC- 8BI_DD-
3BI_DB+ 6BI_DB-
Seriell:
Serieller Anschluss
Pin RS232 RS422 RS485 Pin RS232 RS422 RS485
1TxD+ Data+ 5
2RxD TxD- Data- 6GND GND GND
3TxD RxD+ 7RTS
4RxD- 8CTS
+12V bis +48V DC-Buchse:
ACHTUNG!
Nur zur Verwendung mit dem im Lieferumfang enthaltenen
oder einem anderem konformen Netzteil!
+12V bis +48V T-Block:
ACHTUNG!!!
Schließen Sie niemals Strom an der Gehäuseerde an, dadurch
kann Ihre Hardware zerstört werden!
- +
+V -V
Gehäuseerde
1 2 3 4
RS-232
RS-422/485
6
Deutsch EX-61001
4. Hardware Installation
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s
gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-61001 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Installieren Sie den EX-61001 an einer 35 mm Hutschiene.
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
2. Schließen Sie Ihr serielles Gerät an den Geräteserver an. Dafür stehen für RS-232 ein DB9-
Anschluss und für RS-422/485 ein Terminal Block zur Verfügung.
3. Verbinden Sie den EX-61001 über ein RJ45 Ethernet KAT.5/6 Patchkabel mit Ihrem Netzwerk.
4. Schließen Sie jetzt das im Lieferumfang enthaltene 12V Netzteil an die dafür vorhergesehene
12V Buchse des EX-61001 an. Alternativ kann der EX-61001 Geräteserver auch über den
Terminalblock an ein vorhandenes DIN-Rail Netzteil 12-48 VDC angeschlossen werden.
5. Anhand der LED-Anzeige sehen Sie den Status des Geräteservers (siehe Seite 4).
7
EX-61001 Deutsch
5. Konfiguration des Geräteservers
Der EX-61001 wird mit folgenden Werkseinstellungen ausgeliefert:
Login User Name: admin
Password: admin
IP Address: DHCP
Network Operation Mode: VCOM
Serial Interface: RS232
Durch Drücken und Halten der Taste "Reset" für 5 Sekunden wird das Gerät auf die
Werkseinstellungen zurückgesetzt.
Konfiguration:
• Installieren Sie die VCOM Software (Download, siehe unten) als Administrator (rechtsklick,
"als Administrator ausführen"). Danach starten Sie den Rechner neu.
• Sobald Sie den Server verbunden haben (Details finden Sie auf den nächsten Seiten)
können Sie über den Button "Open in Browser" auf das Gerät zugreifen.
• Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch
direkt in Ihren Browser eingeben und sich im Gerät einloggen.
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
Die Virtual COM Software liegt auf der EXSYS Webseite zum Download bereit:
www.exsys.ch oder www.exsys.de
Suchen nach: EX-61001
Alternativ scannen Sie den QR Code rechts:
8
Deutsch EX-61001
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
6. VCOM Utility
Für virtuelle COM-Anwendungen wird auf der EXSYS Webseite ein VCOM-Dienstprogramm zur
Verfügung gestellt (Download siehe Seite 7).
Wichtig!
Bitte führen Sie das Installationsprogramm mit Rechtsklick „Als Administrator ausführen“ aus!
Nach Beenden der Installation starten Sie den Rechner neu.
1. Ermitteln der IP-Adresse:
• Starten Sie das VCOM Utility (klicken Sie mit Rechtsklick auf dem Windows-Desktop auf die
Verknüpfung VCOM Utility und starten Sie dieses mit „Als Administrator ausführen“).
• Klicken Sie auf Remote Device Management > ADD Device > Search
• Nachdem das Gerät gefunden wurde, klicken Sie auf Cancel, um die Suche abzubrechen.
Danach klicken Sie auf OK, um den EX-61001 hinzuzufügen.
9
EX-61001 Deutsch
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
6. VCOM Utility

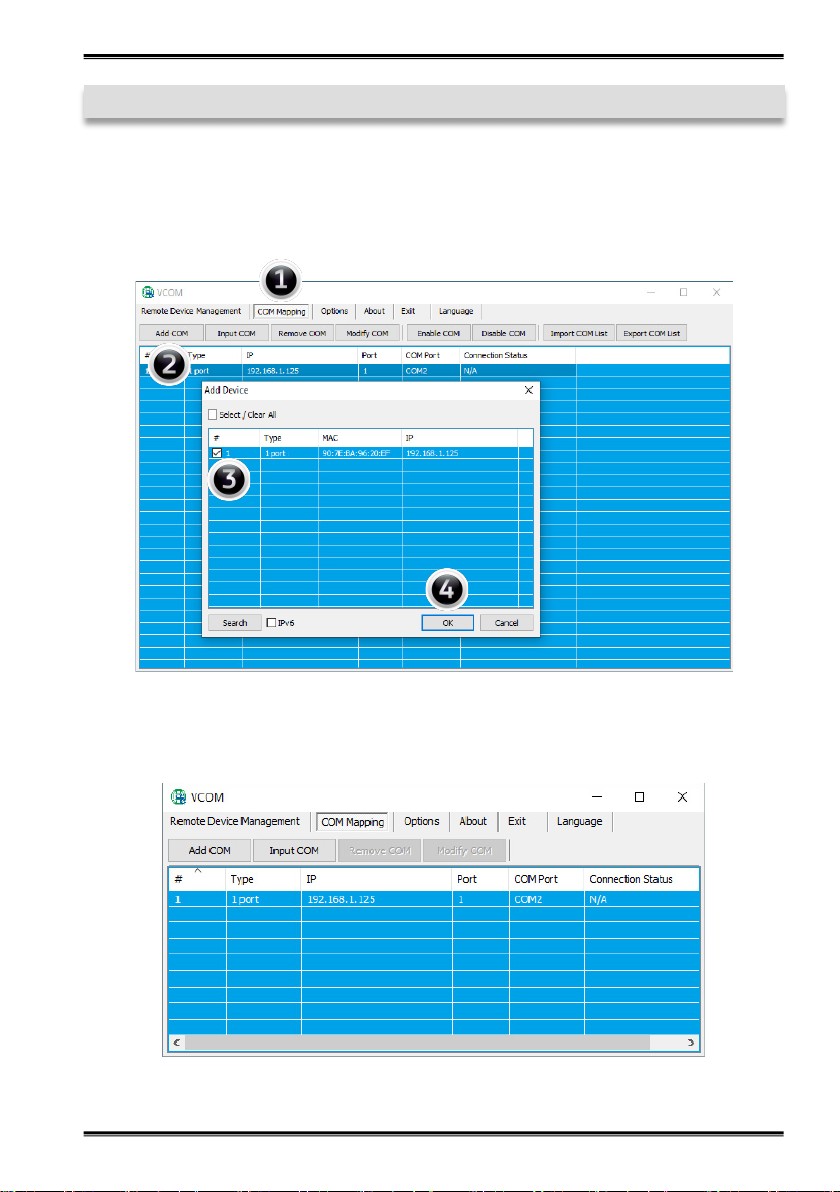

2. Zuordnung der COM-Ports:
Um den virtuellen COM-Anschluss zu erstellen und dem seriellen Gerät zuzuordnen, klicken Sie
auf COM Mapping > Add COM > OK
COM2 wurde hinzugefügt
10
Deutsch EX-61001
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
6. VCOM Utility
Überprüfen Sie ob die COM-Ports im Gerätemanager hinzugefügt wurden! Es sollten nun folgende
Einträge im Gerätemanager sichtbar sein:
7. Servereinstellungen
Um die Einstellungen des seriellen Geräteservers zu ändern, müssen Sie sich ins Web-Interface
einloggen. Um das Web-Konfigurationsmenü zu öffnen, klicken Sie in der VCOM Software auf
Remote Device Management, falls Sie mehrere Geräteserver verbunden haben, wählen Sie
jenen aus der Liste, auf den Sie zugreifen möchten und klicken danach auf Open in Browser.
Ihr Internetbrowser öffnet sich und das Anmeldefenster erscheint. Die werksseitig eingestellten
Anmeldedaten lauten:
User Name: admin
Password: admin
Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt
in Ihren Browser eingeben und sich im Gerät einloggen.
