Erreka NAOS Instrucciones de funcionamiento

NAOS

Guía rápida de instalación y programación Español

AVISO

Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de

seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en

el apartado “Descargas” de la web de Erreka:

http://www.erreka-automation.com

I260B

Elementos de la instalación completa

Cableado eléctrico

A: Alimentación general

B: Fotocélulas de cierre

C: Pulsador/ llave de pared

D: Lámpara destellante LUMI

Cotas de montaje

Cota H: el carril debe quedar 10 cm

por encima del punto más alto de la

puerta (ver detalle H ).

Longitud total (accionador + guía) y

carrera útil:

– carril ref. ANA01; pos J :

3.502mm / 2.741mm

– carril ref. ANA01; pos K :

3.452mm / 2.691mm

– carril ref. ANA02; pos J :

4.602mm / 3.841mm

– carril ref. ANA02; pos K :

4.552mm / 3.791mm

Desconecte la alimentación eléctrica antes de

conectar o desconectar cualquier componente.

Los dispositivos A.T., S y STOP deben estar libres de

potencial, para evitar daños en el cuadro de maniobra.

A.T. Pulsador o llave de pared

SDispositivo de seguridad en cierre

(fotocélula de cierre)

AUX Alimentación de periféricos (24 Vdc)

STOP Parada de emergencia

LAMP Lámpara de advertencia (24Vdc)

Conexión de batería mediante bornas sp+ y sp- (en

el interior de la carcasa). Es necesario el cargador

CHG01 (incluido en el kit ADO01 con baterias de

12V y 1,2Ah).

P260M

Conexiones eléctricas

Desbloqueo

Desbloqueo para accionamiento manual: tire del

pomo o cable (1) hasta que la palanca de desbloqueo (2)

quede vertical.

Bloqueo para accionamiento motorizado: coloque

la palanca en posición horizontal (3). El bloqueo se

realizará cuando funcione el accionador.

D260C

MSP-029/01

P260C1

P260A

0º /180º

P260B

P260D

P260E

Montaje

Fije el carril (1) en el accionador (2). Puede colocarlo en

dos posiciones diferentes (0º/180º), escoja la que

prefiera.

Coloque las pletinas de techo (3) y el soporte

delantero (4). Tenga en cuenta la cota de montaje H

(vea “cotas de montaje” en la página anterior).

Coloque el conjunto carril (1) + accionador (2) en los soportes (3) y (4).

Coloque el anclaje (5) en la parte superior de la puerta y mediante los

brazos (6) y (7), engánchelo al carro (8).

Tense la cadena: apriete la tuerca

hasta que haga tope, y después,

afloje ligeramente hasta que el

casquillo pueda girarse con la mano.

OEl carril (1) debe quedar horizontal.

Instale el soporte central (9).

Abra la puerta completamente e instale el tope de

apertura (10), haciendo tope contra el carro (11).

Utilice dos tornillos autotaladrantes y autorroscantes.



ES IMPRESCINDIBLE INSTALAR CORRECTAMENTE EL TOPE DE APERTURA (10), ya que durante

la grabación del recorrido es necesario que el carro haga tope contra él. De lo contrario, la

maniobra no se grabaría correctamente.

H260A

s. x1

Grabación del código de radio

Suelte CODE y pulse una vez el botón del emisor a grabar.

El display parpadea y el accionador emite un zumbido para

confirmar la memorización.

Pulse CODE durante al menos 2

segundos. Se ilumina F, ro r. según

el tipo de emisor a grabar.

Asegúrese de que el

accionador está

programado para

grabar el tipo de

emisor que va a

utilizar: código fijo

(F), Roller Code

estandar (r) o

personalizado (r.)

(vea

“PASO

”

pág. 4). La memoria puede grabar un máximo de 20 códigos diferentes. Para borrar la memoria

completamente, pulse CODE durante 5 segundos. Se borran todos los emisores.

M260A1

Pulse SET

sin soltar

hasta que

aparezca 1.

PASO1

Grabar

posición

puerta

abierta

Programación de parámetros

Suelte SET

Pulse SET para guardar posición

La programación sólo es accesible con la puerta parada. No es accesible con

la puerta abriendo, cerrando o temporizando para cerrar.

Durante la programación, el accionador no inicia ninguna maniobra.

Abra la puerta hasta el tope de

apertura mediante |+ / |-



Al grabar la posición de puerta abierta, ES IMPRESCINDIBLE ABRIR LA

PUERTA HASTA QUE EL CARRO SE DETENGA CONTRA EL TOPE DE

APERTURA (10).

De lo contrario, la maniobra no se grabaría correctamente.

M260B1

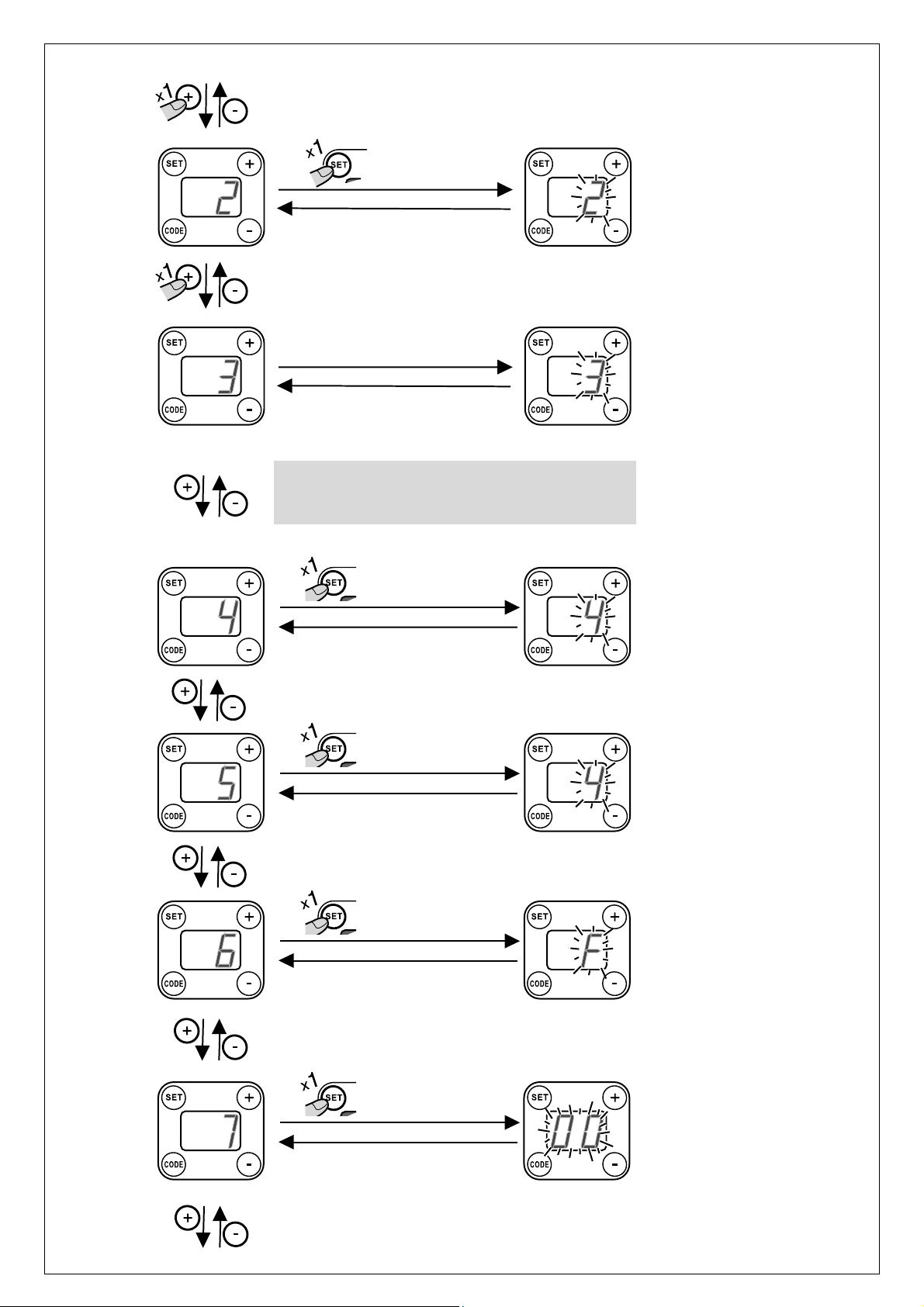

PASO 5

Sensibilidad

cierre

PASO 6

Tipo de

radio

(código Fijo

o Roller)

PASO 7

Cierre semi-

auto o auto

y tiempo

de espera

Seleccione valor pulsando |+ / |- :

1: sensibilidad máxima;

...;

6: mínima

Seleccione modo y tiempo de

espera pulsando |+ / |- :

00: semiauto; 01: auto, 1s; ...;

30: auto, 30s; 1.0: auto, 1 min;

1.1: auto, 1 min 10s; ...;

4.0: auto, 4 min

Pulse |+ / |- para seleccionar

código fijo (F) o Roller Code (r).

Para personalizar el código, active

la semilla (puente o botón) del

emisor personalizado mientras r

parpadea. El display mostrará r.

Para cambiar de ra Fo de ra r.

la memoria debe estar vacía.

PASO 4

Sensibilidad

apertura

Seleccione valor pulsando |+ / |- :

1: sensibilidad máxima;

...;

6: mínima

Pulse SET para confirmar

Cuando se detenga, pulse SET

para confirmar.

Pulse SET de nuevo para cerrar.

Pulse SET para abrir la puerta

PASO 3

Aprender

fuerzas

(apertura

y cierre) Cuando se haya cerrado,

pulse SET para guardar

En los pasos 4 a 12, es posible finalizar la

programación anticipadamante pulsando SET de

forma continuada.

PASO 2

Grabar

posición

puerta

cerrada

Pulse SET para guardar posición

Cierre la puerta hasta el tope de

cierre mediante |+ / |-

M260C1

PASO11

Velocidad

en apertura

PASO12

Velocidad

en cierre

Seleccione valor pulsando |+ / |- :

1: velocidad mínima;

...

4: velocidad máxima

Seleccione valor pulsando |+ / |- :

1: velocidad mínima;

...

4: velocidad máxima

Pulse SET para confirmar

FIN PROGRAMACION

PASO 8

Distanciade

paro suave

en cierre

Seleccione la distancia de paro

suave pulsando |+ / |- :

1: 50mm (en el carril);

2: 100mm;

3: 250mm; 4: 500mm

PASO 9

Modo en

apertura

Seleccione valor pulsando |+ / |- :

0: paro alternativo + cierre

automático opcional;

1: apertura sin paro alternativo +

reinicio tiempo de espera

PASO10

Contador

maniobras

Número de maniobras en cientos:

02: 200 maniobras,

30: 3000 maniobras,

1.4: 14000 maniobras,

max. 5.9 (59.000 maniobras)

Indicaciones del Display durante el uso

CL: puerta cerrada

CL (parpadeando): puerta cerrando

F1: fallo por intensidad

E1: fallo por encoder

OP: puerta abierta

OP (parpadeando): puerta abriendo

30, 29, 28 ... : cuenta atrás en cierre automático

St: stop

rS (fijo): esperando para reset

rS (parpadeando): reset

C5: paro por fotocélula cierre

PA: pausa

NAOS

Guide rapide d’installation et programmation Français

AVERTISSEMENT

Ce guide rapide est un résumé du manuel d’installation complet. Cette notice contient des

avertissements de sécurité et d’autres explications qui doivent être pris en compte. Vous pouvez

télécharger le manuel d’installation dans la section « Téléchargements » du site web d’Erreka :

http://www.erreka-automation.com

I260B

Éléments de l’installation complète

Câblage électrique

A: Alimentation générale

B: Photocellules de fermeture

C: Bouton-poussoir / clef de mur

D: Feu clignotant LUMI

Cotes de montage

Cote H : le rail (1) doit rester à 10mm

au-dessus du point le plus haut du

portail (voir détail H ).

Longueur totale (actionneur +

guide) et course utile :

– rail réf. ANA01 ; pos J :

3502mm/2741mm

– rail réf. ANA01 ; pos K :

3452mm/2691mm

– rail réf. ANA02 ; pos J :

4602mm/3841mm

– rail réf. ANA02 ; pos K :

4552mm/3791mm

Déconnectez l’alimentation électrique avant de

connecter ou de déconnecter un composant

quelconque.

Les dispositifs A.T., S et STOP doivent être libres de

potentiel pour éviter des dommages dans l'armoire

de commande.

A.T. Bouton-poussoir ou clef de mur

SDispositif de sécurité en fermeture

(photocellule de fermeture)

AUX Alimentation de périphériques (24 Vdc)

STOP Arrêt d'urgence

LAMP Feu d'avertissement (24Vdc)

Connexion de batterie avec bornes sp+ et sp- (à

l'intérieur de la carcasse). Le chargeur CHG01 est

nécessaire (il est inclus dans le kit ADO01 avec des

batteries de 12V et 1,2Ah).

P260M

Connexions électriques

Déblocage

Déblocage pour actionnement manuel : tirez la

poignée ou câble (1) jusqu'à ce que le levier de

déblocage (2) reste vertical.

Blocage pour actionnement motorisé : placez le

levier sur la position horizontale (3). Le blocage sera

réalisé lorsque l'actionneur se mettra en marche.

D260C

MSP-029/01

P260C1

P260A

0º /180º

P260B

P260D

P260E

Montage

Fixer le rail (1) sur l’actionneur (2). Vous pouvez le placer

sur deux positions différentes (0º/180º), choisissez celle

que vous préférez.

Placer les platines de plafond (3) et le support avant

(4). Tenir compte de la cote de montage H(consulter

“cotes de montage" sur la page précédente).

Placer l’ensemble rail (1) + actionneur (2) sur les supports (3) et (4).

Placer l’ancrage (5) sur la partie supérieure du portail et avec les bras (6)

et (7), le fixer au chariot (8).

Tendre la chaîne en serrant l’écrou

jusqu’à atteindre la butée, puis

ensuite le desserrer légèrement

jusqu’à ce que la douille puisse être

tournée manuellement.

OLe rail (1) doit être horizontal.

Installer le support central (9).

Ouvrir complètement le portail et installer la butée

d'ouverture (10) une fois en contact avec le

chariot (11). Utiliser deux vis auto-perceuses et auto-

taraudeuses.



IL EST INDISPENSABLE D’INSTALLER CORRECTEMENT LA BUTÉE D’OUVERTURE (10), étant

donné que pendant l’enregistrement du parcours il faut que le chariot entre en contact avec

elle. Sinon, la manœuvre ne sera pas enregistrée correctement.

H260A

s. x1

Enregistrement du code radio

Lâcher CODE et appuyer une fois sur le bouton de l'émetteur à enregistrer.

L'écran clignote et l'actionneur émet un bourdonnement pour

confirmer l'enregistrement.

Appuyer sur CODE pendant au moins

2 secondes. Illumination de F, rou r.

selon le type d’émetteur à enregistrer.

S'assurer que

l'actionneur soit

programmé pour

enregistrer le type

d'émetteur qui va

être utilisé : code

fixe ((F)), Roller

Code standard (r)

ou personnalisé (r.)

(Consulter “PAS 6”

sur la page 9

La mémoire peut stocker un maximum de 20 codes différents. Pour effacer complètement la

mémoire, appuyer sur CODE pendant 5 secondes. Tous les émetteurs sont effacés.

M260A1

Appuyer sur

SET sans

lâcherjusqu'à

l'affichage de

PAS1

Enregistrer

position

portail

ouvert

Programmation des paramètres

Lâcher SET.

Appuyer sur SET pour

enregistrer la position

La programmation est uniquement accessible avec le portail en arrêt. Elle ne

l'est pas avec le portail en cours d'ouverture, de fermeture ou sous

temporisation pour procéder à la fermeture.

Pendant la programmation, l'actionneur ne démarre aucune manœuvre.

Ouvrir le portail jusqu'à la butée

d'ouverture avec |+ / |-



Pendant l’enregistrement de la position de portail ouvert, IL EST

INDISPENSABLE D’OUVRIR LE PORTAIL JUSQU’À CE QUE LE CHARIOT

S’ARRÊTE CONTRE LA BUTÉE D’OUVERTURE (10).

Sinon, la manœuvre ne sera pas enregistrée correctement.

M260B1

PAS 5

Sensibilité

fermeture

PAS 6

Type de

radio (code

fixe ou

Roller)

PAS 7

Fermeture

semi-auto

ou auto et

temps

d'attente

Sélectionner la valeur en

appuyant sur |+ / |- :

1: sensibilité maximale ;

... ;

6: minimale

Sélectionner le mode et le temps

d’attente en appuyant sur |+ / |- :

00 : semi-auto ; 01 : auto, 1s; ... ;

30 : auto, 30s ; 1.0 : auto, 1 min ;

1.1 : auto, 1 min 10s ; ... ;

4.0 : auto, 4 min

Appuyer sur |+ / |- pour

sélectionner code fixe (F) ou

Roller Code (r). Pour

personnaliser le code, activer la

graine (pont ou bouton) de

l’émetteur personnalisé pendant

que rclignote. L'écran affichera

r. Pour changer de rà Fou de r

à r. la mémoire doit être vide.

PAS 4

Sensibilité

ouverture

Sélectionner la valeur en

appuyant sur |+ / |- :

1: sensibilité maximale ;

... ;

6: minimale

Appuyer sur SET pour confirmer

Une fois que l'arrêt se produit,

appuyer sur SET pour confirmer.

Appuyer à nouveau sur SET

pour fermer.

Appuyer sur SET pour

ouvrir le portail

PAS 3

Apprendre

forces

(ouverture

fermeture)

Une fois que la fermeture se produit,

appuyer sur SET pour enregistrer

Dans les pas 4 à 12, il est possible de conclure la

programmation de façon anticipée en appuyant

sur SET de façon continue.

PAS 2

Enregistrer

position

portail

fermé

Appuyer sur SET pour

enregistrer la position

Fermer le portail jusqu'à la

butée de fermeture avec |+ / |-

M260C1

PAS11

Vitesse en

ouverture

PAS12

Vitesse en

fermeture

Sélectionner la valeur en appuyant

sur |+ / |- :

1: vitesse minimale ;

...

4: vitesse maximale

Sélectionner la valeur en appuyant sur

1: vitesse minimale ;

...

4: vitesse maximale

Appuyer sur SET pour confirmer

Appuyer sur SET pour confirmer.

Appuyer sur SET pour confirmer

FIN PROGRAMMATION

PAS 8

Distance de

ralentissement

en fermeture

Sélectionner la distance de

ralentissement en appuyant sur |+

1: 50mm (dans le rail);

2: 100mm ;

3: 250mm ; 4: 500mm

PAS 9

Mode en

ouverture

Sélectionner la valeur en appuyant

sur |+ / |- :

0: arrêt alternatif + fermeture

automatique optionnelle ;

1: ouverture sans arrêt alternatif +

réinitialisation temps d'attente

PAS10

Compteur

manœuvres

Nombre de manœuvres en

centaines :

02 : 200 manœuvres,

30 : 3 000 manœuvres,

1.4 : 14000 manœuvres,

max. 5.9 (59 000 manœuvres)

Indications de l'écran pendant l'utilisation

CL : portail fermé

CL (clignotant) : portail en train de se fermer

F1 : défaut par intensité

E1 : défaut par encodeur

OP : portail ouvert

OP (clignotant) : portail en train de s’ouvrir

30, 29, 28 ... :

compte à rebours dans fermeture automatique

St : stop

rS (fixe) : en attente pour reset

rS (clignotant) : reset

C5 : arrêt par photocellule fermeture

PA : pause

Otros manuales para NAOS

Tabla de contenidos

Idiomas:

Otros manuales de Abridor de puerta de Erreka

Erreka

Erreka VULCAN D Instrucciones de funcionamiento

Erreka

Erreka AMO02 Manual de usuario

Erreka

Erreka CAT Instrucciones de funcionamiento

Erreka

Erreka KAIROS MSB-027/01 Manual de usuario

Erreka

Erreka VULCAN D VUA12 Guía del usuario

Erreka

Erreka IZAR Guía del usuario

Erreka

Erreka TORO KM1800 Instrucciones de funcionamiento

Erreka

Erreka DINGO Instrucciones de funcionamiento

Erreka

Erreka LINCE Instrucciones de funcionamiento

Erreka

Erreka BUL BL33 Instrucciones de funcionamiento

Erreka

Erreka CA53 Instrucciones de funcionamiento

Erreka

Erreka CICLON Instrucciones de funcionamiento

Erreka

Erreka Puma Guía del usuario

Erreka

Erreka Dolfin Instrucciones de funcionamiento

Erreka

Erreka CICLON Series Manual de usuario

Erreka

Erreka VIVO-M201M Instrucciones de funcionamiento

Erreka

Erreka MAGIC Instrucciones de funcionamiento

Erreka

Erreka JEDI JES100E Manual de usuario

Erreka

Erreka VIVO-D102 Instrucciones de funcionamiento

Erreka

Erreka IZAR Guía del usuario

Erreka

Erreka VIVO-M101 Instrucciones de funcionamiento

Erreka

Erreka DINGO Instrucciones de funcionamiento

Erreka

Erreka VIVO-M201 Instrucciones de funcionamiento

Erreka

Erreka AXIL Series Manual de usuario

Manuales populares de Abridor de puerta de otras marcas

Elite

Elite CSW200UL Manual de usuario

CAME

CAME FROG-PM4 Manual de usuario

SOMFY

SOMFY FX230 Manual de usuario

Aprimatic

Aprimatic ONDA 500 Manual de usuario

Turnstiles

Turnstiles FSW 900 Manual de usuario

Beninca

Beninca R1-2 WBV Manual de usuario

Motorline professional

Motorline professional FORT Manual de instrucciones

Beninca

Beninca BOB5024 Manual de usuario

AGA

AGA GATEMASTER 900 HD Manual de usuario

Chamberlain

Chamberlain MotorLift HC280ML Manual de usuario

SOMFY

SOMFY Dexxo RTS Pro Manual de usuario

Cardin

Cardin BL Series Manual de usuario

Westfalia

Westfalia 85 27 06 Manual de usuario

CAME

CAME F500 Manual de usuario

Extel

Extel VERA Manual de usuario

Comunello Automation

Comunello Automation ABACUS 220 Manual de usuario

CAME

CAME FA40230CB Manual de usuario

Mighty Mule

Mighty Mule 200 E-Z GATE OPENER UL325 SERIES Manual de usuario
