ERLIT ER 3515TP Manual de usuario
1480 x 800 x 2150 мм
ER 3515TP C3 C4
1680 x 800 x 2150 мм
ER 3517TP C3 C4
1480 x 800 x 2150 мм
ER 4515TP C3 C4
1680 x 800 x 2150 мм
ER 4517TP C3 C4
ПАСПОРТ ИЗДЕЛИЯ
Инструкция по установке иэксплуатации
PRODUCT CERTIFICATE
User’s manual
PRODUCER / ПРОИЗВОДИТЕЛЬ
ALEX BAITLER RUS LLC / OOO АЛЕКС БАЙТЛЕР РУС
Address: Russia, 141534, Moscow Region, Solnechnogorsk town, Sokolovo village, Industrial street, building 4, tel. 8-800-302-0209
Адрес: РФ, 141534, Московская обл., Солнечногорск г., Соколово д., Индустриальная ул., строение 4, тел. 8-800-302-0209
2 3
Благодарим Вас за выбор продукции торговой марки ERLIT.
Настоящая инструкция предназначена для ознакомления спродуктом, атакже сусловиями правильного
монтажа, эксплуатации исервисного обслуживания продукции. Пожалуйста, внимательно ознакомьтесь сданной
инструкцией перед началом монтажа иэксплуатации изделия.
Спасибо за покупку!
УВАЖАЕМЫЕ ПОКУПАТЕЛИ!
Thank you for choosing the products of the ERLIT. trademark. This manual is designed for introduction to the product, as
well as to the conditions for the proper installation, operation and maintenance of the product. Please read this manual
carefully before installing and operating the product.
Thank you for the purchase!
DEAR CUSTOMERS!
• Проверить целостность икомплектность изделия вмомент получения;
• Завершить все ремонтно-отделочные работы впомещении на момент монтажа;
• Использовать для чистки мягкую ткань, жидкие чистящие средства без абразивных ихимически агрессивных
компонентов;
• Не ставить на пол без картона детали, изготовленные из стекла. Избегать ударов иустановки стекол на угол;
• Обратиться за услугами монтажа исервисного обслуживания продукции вавторизованный сервисный центр или
иным специалистам, имеющим соответствующую квалификацию.
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• To check the completeness and the entirety of the product at the moment of receiving;
• Before the assembly all repair and decorative works should be completed;
• Cleaning of the shower cabin should be performed with a soſtpiece of cloth using liquid washing agents without abrasive and
/ or chemically aggressive components;
• Do not put glasses on floor without protective cardboard, avoid impacts and putting glasses on the corner;
• To seek an authorized service center or other specialists having appropriate qualification for installation and maintenance
of the product..
RECOMMENDATIONS TO BUYERS
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Используемое электрическое напряжение 220 ± 10%. Напряжение внутренней сети 12V;
• Толщина безопасного, закаленного стекла 4мм (директива Евросоюза EN 14428);
• Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин. Температура подаваемой горячей воды не
должна превышать 70°С.
• Необходима установка фильтров грубой очистки воды 100 мкм; Присоединительные размеры горячего и
холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм);
• Уровень ввода канализации должен быть не менее чем на 70 мм ниже уровня слива душевого поддона;
• Максимальная нагрузка на поддон 370 кг.
TECHNICAL CHARACTERISTICS
• Voltage applied 220V ± 10%. Internal voltage 12V;
• Thickness of the safe tempered glass is 4mm (EU directive EN 14428);
• Water pressure applied 0.2-0,4 МPа, water consumption 8-12 l/min. Temperature of hot water supplied should be no
more than 70°С;
• Installation of coarse filters 100 μm for water is required;
• Connecting dimensions of hot and cold pipeline 1/2” (15 mm), tap hole diameter 1 ½” (40 mm);
• The sewer inlet level should be no less than 70 mm lower than shower tray drain level;
• Maximum load on the tray is 370 kg.
ОБЩИЕ СВЕДЕНИЯ
Приобретенное вами изделие предназначено для бытового использования внутри помещений. Компания-
производитель оставляет за собой право не уведомлять конечного пользователя оразличиях вконструкции для
устаревшей модели инового улучшенного варианта продукта.
GENERAL INFORMATION
The product is intended for domestic use indoors. The manufacturer reserves the right not to notify the final user of
differences in design of an outdated model and a new improved version of the product.
ЗАПРЕЩЕНО
• Использовать изделие не по назначению ивне помещений;
• Подвергать изделие воздействию прямых солнечных лучей;
• Находиться внутри всостоянии алкогольного инаркотического опьянения;
• Подвергать изделие механическим повреждениям любого рода;
• Применять избыточную силу ккомплектующим изделия впроцессе монтажа иэксплуатации;
• Использовать изделие без присмотра людям сограниченными возможностями здоровья;
• Использовать абразивные и/или химически агрессивные чистящие средства.
IT IS PROHIBITED TO DO THE FOLLOWING
• Use the product for purposes other than intended;
• Use the product outdoors;
• Expose the product to direct sunlight;
• Be inside under alcohol or drug influence;
• Subject the product to mechanical damage of any kind;
• Apply excessive force to the components during installation and operation processes
• Use the product unattended for people with disabilities;
• Use abrasive and / or chemically aggressive cleaners.
ТРАНСПОРТИРОВКА ИХРАНЕНИЕ
• Изделия должны транспортироваться крытым транспортом;
• Кмоменту начала монтажа, изделие должно принять комнатную температуру;
• После покупки товара, для постановки его на сервисное обслуживание, необходимо хранить товар взаводской
упаковке.
TRANSPORTATION AND STORAGE
• The products must be transported in a covered vehicle.
• At the time of installation the product must be of a room temperature
• The product has to be stored in the original packaging aſter the purchase in order to be accepted for an aſter sales service.
RU EN
4 5
СХЕМА ПОДГОТОВКИ КОММУНИКАЦИЙ | COMMUNICATIONS PREPARATION LAYOUT
РЕКОМЕНДОВАННЫЙ ИНСТРУМЕНТ ДЛЯ МОНТАЖА КАБИНЫ
RECOMMENDED CABIN INSTALLATION TOOLS
250 150
1200
холодная вода / cold water
горячая вода / hot water
100
2250
влагозащищенная розетка
с заземляющим выводом A1 A2 A3 A4 A5
M4 x 12
A6
M4 x 25
A7 A8 A9
M4 x 25
A10
M4 x 12
A11 A12
M4 x 20
A13 A14 A15 | 4515ТР/17TP A16 A17 A18
A19 A20 A21 A22 A23 | 4515ТР/17TP A24
A25 A26 A27 A28 | 4515ТР/17TP A29 A30
A31 A32 A33
ø3.0
A34 | 4515ТР/17TP A35 | 4515ТР/17TP A36
A37 A38

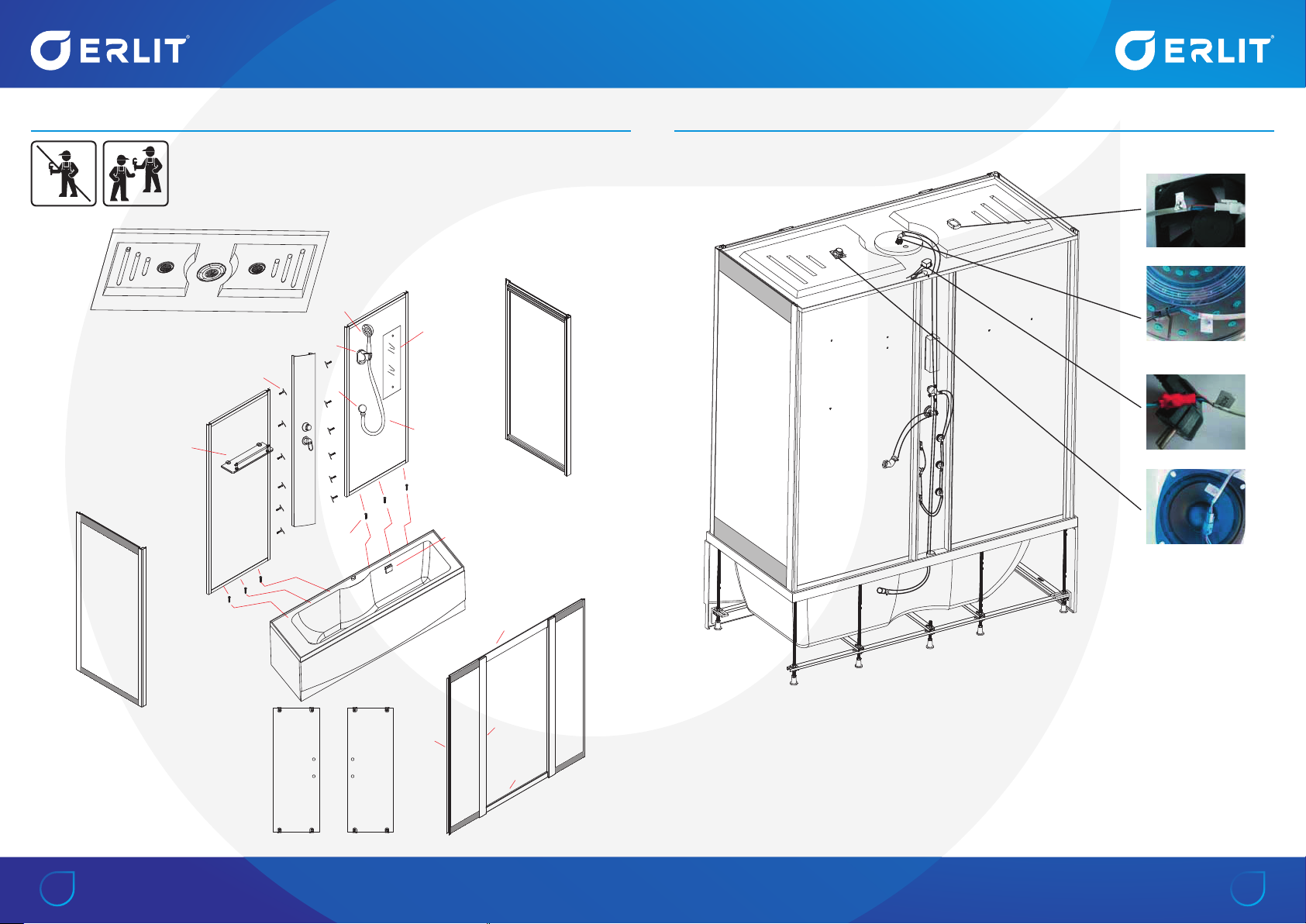

КОМПЛЕКТАЦИИ | FITTINGS
6 7
1 2
A9 A37
A12
A16
A20
A18 A17
A21
A19
A1
A4 A3
A2
ER4515ТР / ER 4517ТР
8 9
3
4
A29
A23 A28
A29
ER 3515ТР / ER 3517ТРER 4515ТР / ER 4517ТР
330
400
10 11
5 6
A
A
B
B
C
D
L160
CD
30
M8
M1 2
M12
EE
7
A
A
12 13
8 10
=1 =1
=2
=8
=2
=4
A2
A2
A1
A1
A3
A3
A4
A4
A6
A6
A7
A7
9 11
=4 =4 =4
A5
A5
A6 A7
A6
A7
A7
ER4515TP/4517TP
14 15
12
13
14
15
A5
=3
A33 A5
$
A33
$$$
A10
A12 A10
21A21A21A
$$$
A10
A12 A10
21A21A21A
ER 3515ТР
ER 3517ТР
ER 4515ТР
ER 4517ТР

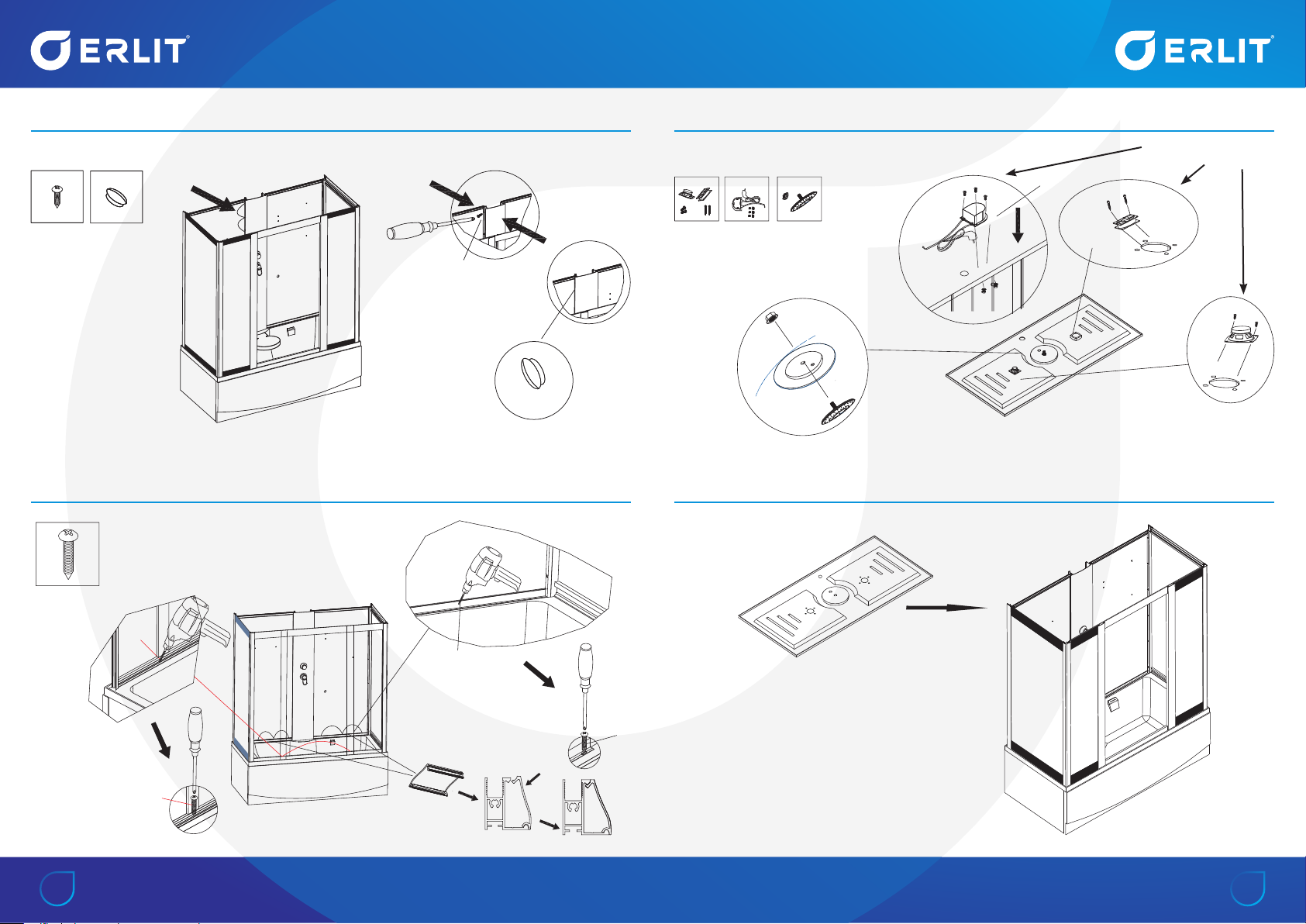

16 17
16
17
18
19
A10
=12
A12 A10
=12
A12
A9
=8
A9
A33
A9
A33
A35 A15 A15
A11
ER 4515ТР | ER 4517ТР

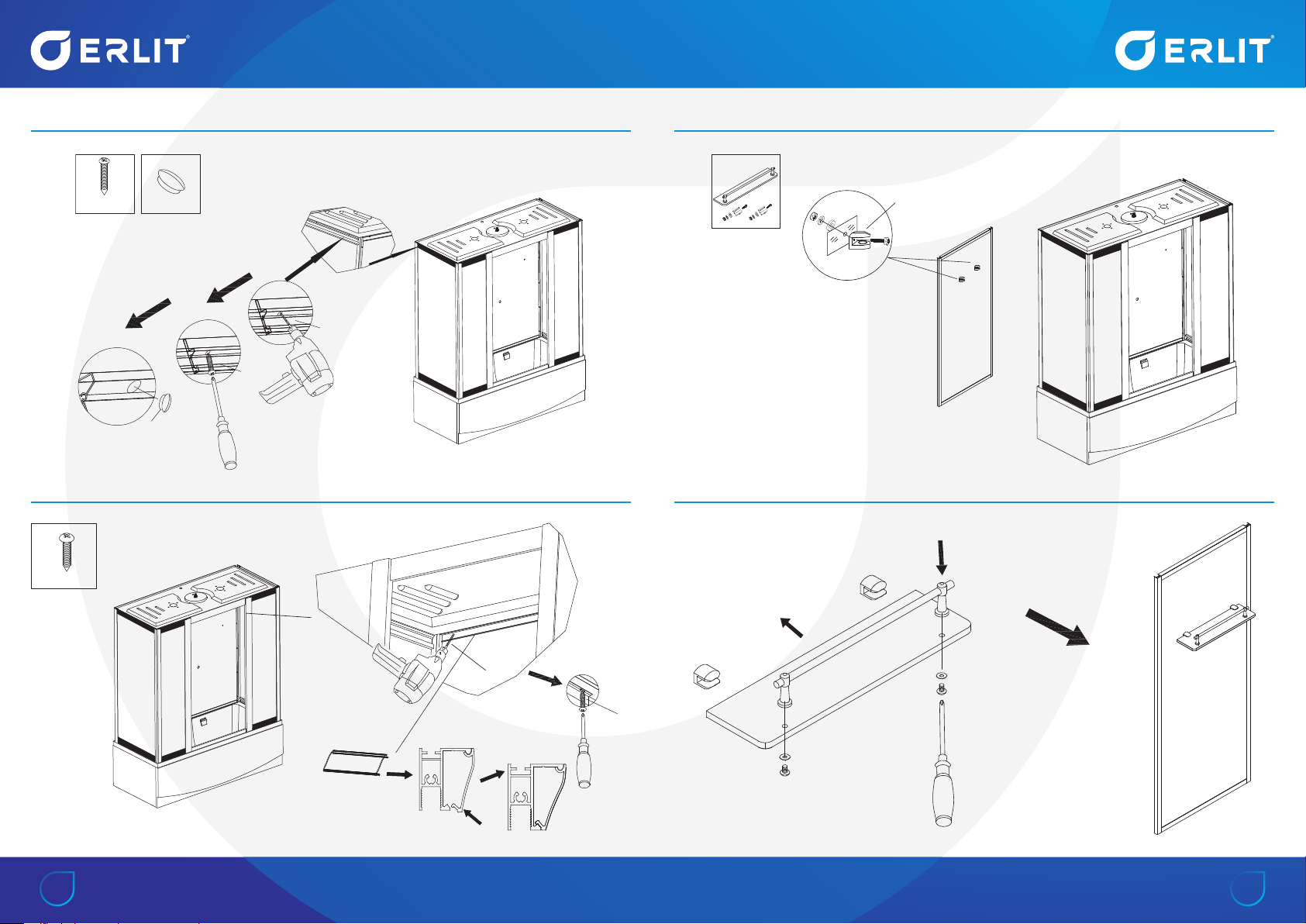

18 19
20
21
22
23
A33
A9
A8
A9 A8
=7=7
A33
A9
A9
=6
A16
A16
