Epson SC-F7270 Manual de usuario

大判インクジェットプリンター

セットアップガイド

Setup Guide

安裝說明

JA 組み立て

EN Assembly

TC 組裝

JA メディアのセット

EN Loading Media

TC 裝入材料

JA 接続とインストール

EN Installing the Software

TC 安裝軟體

JA マニュアルのご紹介

EN Seeing the Online Guide

TC 請參考線上手冊

JA 安全上のご注意

本製品を使用するうえで、作業する人や他の人への危害、財産への損害を未然に防ぐため、必

ず守っていただきたいことを説明しています。本製品を安全にお使いいただくために、お使い

になる前には必ず付属のマニュアルをお読みください。また、付属のマニュアルは、製品の不

明点をいつでも解決できるように手元に置いてお使いください。

設置上のご注意

本製品の通風口を塞がないでください。

通風口を塞ぐと内部に熱がこもり、火災になるおそれがあります。

布などで覆ったり、風通しの悪い場所に設置しないでください。

また、マニュアルで指示された設置スペースを確保してください。

U 本書 6 ページ「設置に適した場所」

十分に換気ができる場所で使用してください。

インク、廃インクの臭いや蒸気によって、気分が悪くなるおそれがあります。気分が悪くなっ

た場合は、以下の処置をしてください。

• 空気が新鮮な場所に移動してください。

• 保護マスクを着用をしてください。

• 呼吸が困難な場合や呼吸が停止している場合には、直ちに人工呼吸を行い、医師の診断を

受けてください。

不安定な場所、他の機器の振動が伝わる場所に設置・保管しないでください。

落ちたり倒れたりして、けがをするおそれがあります。

油煙やホコリの多い場所、水に濡れやすいなど湿気の多い場所に置かないでください。

感電・火災のおそれがあります。

本製品を移動する際は、前後左右に 10 度以上傾けないでください。

転倒などによる事故のおそれがあります。

本製品は重いので、1 人で運ばないでください。

開梱や移動の際は 6 人以上で運んでください。本製品の質量は以下を参照してください。

U 本書 6 ページ「設置に適した場所」

本製品を持ち上げる際は、マニュアルで指示された方法で持ち上げてください。

他の部分を持って持ち上げると、プリンターが落下したり、下ろす際に指を挟んだりして、

けがをするおそれがあります。本製品の持ち上げ方は以下を参照してください。

U 本書 11 ページ「プリンターの取り付け」

本製品を持ち上げる際は、無理のない姿勢で作業してください。

無理な姿勢で持ち上げると、けがをするおそれがあります。

本製品の組み立て作業は、梱包用シート、梱包材、同梱品を作業場所の外に片付けてから行っ

てください。

滑ったり、つまずいたりして、けがをするおそれがあります。

本製品を、キャスター（車輪）付きの台などに載せる際は、キャスターを固定して動かない

ようにしてから作業を行ってください。

作業中に台などが思わぬ方向に動くと、けがをするおそれがあります。

JA ご使用の前に

本書は、本製品の搬入後、梱包箱から取り出して使用するまでの作業について説明しています。

掲載されているイラストと本機の形状は若干異なります。ただし、組み立ての説明には支障ご

ざいません。

マークの意味

本製品および本書で使用しているマークの意味は以下の通りです。

Aこの表示を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定

される内容を示しています。

Bこの表示を無視して誤った取り扱いをすると、人が傷害を負う可能性および財産の損害

の可能性が想定される内容を示しています。

c必ず守っていただきたい内容を記載しています。この内容を無視して誤った取り扱いを

すると、製品の故障や、動作不良の原因になる可能性があります。

補足説明や参考情報を記載しています。

本製品のキャスターと固定具を固定したまま移動させないでください。

転倒などによる事故のおそれがあります。

本製品を移動する場合、段差や凹凸のある場所は避けてください。

転倒などによる事故のおそれがあります。

取り扱い上のご注意

アルコール、シンナーなどの揮発性物質のある場所や火気のある場所では使用しないでください。

感電・火災のおそれがあります。

煙が出たり、変なにおいや音がするなど異常状態のまま使用しないでください。

感電・火災のおそれがあります。異常が発生したときは、すぐに電源を切り、電源プラグを

コンセントから抜いてから、販売店またはエプソンの修理窓口に相談してください。

お客様による修理は、危険ですから絶対にしないでください。

可燃ガスおよび爆発性ガス等が大気中に存在するおそれのある場所では使用しないでくださ

い。また、本製品の内部や周囲で可燃性ガスのスプレーを使用しないでください。

引火による火災のおそれがあります。

各種ケーブルは、マニュアルで指示されている以外の配線をしないでください。

発火による火災のおそれがあります。また、接続した他の機器にも損傷を与えるおそれがあ

ります。

開口部から内部に、金属類や燃えやすい物などを差し込んだり、落としたりしないでください。

感電・火災のおそれがあります。

製品内部の、マニュアルで指示されている箇所以外には触れないでください。

感電や火傷のおそれがあります。

マニュアルで指示されている箇所以外の分解は行わないでください。

操作パネルの液晶ディスプレイが破損したときは、中の液晶に十分注意してください。

万一以下の状態になったときは、応急処置をしてください。

• 皮膚に付着したときは、付着物を拭き取り、水で流し石けんでよく洗い流してください。

• 目に入ったときは、きれいな水で最低 15 分間洗い流した後、医師の診断を受けてください。

• 飲み込んだときは、水で口の中をよく洗浄し、大量の水を飲んで吐き出した後、医師に相

談してください。

異物や水などの液体が内部に入ったときは、そのまま使用しないでください。

感電・火災のおそれがあります。

すぐに電源を切り、電源プラグをコンセントから抜いてから、販売店またはエプソンの修理

窓口に相談してください。

本製品の上に乗ったり、重いものを置かないでください。

特に、子どものいる家庭ではご注意ください。倒れたり壊れたりして、けがをするおそれが

あります。

本製品を保管・輸送するときは、傾けたり、立てたり、逆さまにしないでください。

インクが漏れるおそれがあります。

前面カバーを開閉するときは、手や指を挟まないよう注意してください。

けがをするおそれがあります。

各種ケーブルやオプションを取り付ける際は、取り付ける向きや手順を間違えないでください。

火災やけがのおそれがあります。マニュアルの指示に従って、正しく取り付けてください。

本製品を移動する際は、電源を切り、電源プラグをコンセントから抜き、全ての配線を外し

たことを確認してから行ってください。

コードが傷つくなどにより、感電・火災のおそれがあります。

使用時は、本製品のキャスターと固定具を必ず固定してください。

固定していない場合、事故の原因となります。

メディア、自動巻取りユニットの紙管は、マニュアルをご覧になり、正しく固定してください。

メディアや巻き取った印刷物が落下すると、けがをするおそれがあります。

メディア、巻き取った印刷物の取り外しはマニュアルをご覧になり、正しく作業してください。

メディアや巻き取った印刷物が落下するとけがをする恐れがあります。

メディア搬送ユニット、自動巻取りユニット動作中は、手や髪の毛などが稼動部に巻き込ま

れないように注意してください。

けがをするおそれがあります。

ヒーターは、高温になっているので注意して作業してください。

火傷のおそれがあります。

電源に関するご注意

電源プラグは刃の根元まで確実に差し込んで使用してください。

感電・火災のおそれがあります。

電源プラグは定期的にコンセントから抜いて、刃の根元、および刃と刃の間を清掃してください。

電源プラグを長期間コンセントに差したままにしておくと、電源プラグの刃の根元にホコリ

が付着し、ショートして火災になるおそれがあります。

電源プラグをコンセントから抜くときは、コードを引っ張らずに、電源プラグを持って抜い

てください。

コードの損傷やプラグの変形による感電・火災のおそれがあります。

JA 安全上のご注意

濡れた手で電源プラグを抜き差ししないでください。

感電のおそれがあります。

漏電事故防止のため、接地（アース）極付きコンセントに接続してください。

接地極付きコンセント以外に接続すると、感電・火災のおそれがあります。

お使いの電源コンセントを確認してください。接地極付きコンセントになっていないときは、

販売店にご相談ください。

AC100V 以外の電源は使用しないでください。

感電・火災のおそれがあります。

電源プラグは、ホコリなどの異物が付着した状態で使用しないでください。

感電・火災のおそれがあります。

付属の電源コード以外は使用しないでください。また、付属の電源コードを他の機器に使用

しないでください。

感電・火災のおそれがあります。

破損した電源コードを使用しないでください。

感電・火災のおそれがあります。電源コードが破損したときは、エプソンの修理窓口に相談

してください。

また、電源コードを破損させないために、以下の点を守ってください。

• 電源コードを加工しない

• 電源コードに重いものを載せない

• 無理に曲げたり、ねじったり、引っ張ったりしない

• 熱器具の近くに配線しない

電源コードのたこ足配線はしないでください。

発熱して火災になるおそれがあります。

家庭用電源コンセント（AC100V）から直接電源を取ってください。

長期間ご使用にならないときは、安全のため電源プラグをコンセントから抜いてください。

インクパックやインククリーナーなどの消耗品、廃インクに関するご注意

ご使用前に製品安全データシートをお読みください。製品安全データシートは、弊社のホーム

ページから入手できます。

メンテナンス作業をするときは、保護メガネ、手袋、マスクなどを着用してください。

インクや廃インク、インククリーナー、キャップクリーニング液が皮膚に付着したときや目や

口に入ったときは、以下の処置をしてください。

• 皮膚に付着したときは、多量の石けん水で洗い流してください。皮膚に刺激を感じたり変

化があるときは、医師の診断を受けてください。

• 目に入ったときは、すぐに水で洗い流してください。そのまま放置すると目の充血や軽い

炎症を起こすおそれがあります。異常があるときは、医師の診断を受けてください。

• 口に入ったときは、速やかに医師に相談してください。

• 飲み込んだときは、無理に吐かせずに速やかに医師に相談してください。無理に吐かせると、

吐いたものが気管に入ることがあり危険です。

インクを補充するときは、以下の点に注意して作業してください。

• インクパックのそそぎ口はゆっくり切り取ってください。勢いよく切り取ると、インクが

飛び散ることがあります。

• 開封後のインクパックは強く持たないでください。インクが飛び出るおそれがあります。

• インクをインクタンクに注ぐ際は、インクパックをゆっくり傾けて注いでください。

メンテナンス作業をした後は、手洗いとうがいを十分に行ってください。

インクパック、廃インク、インククリーナー、キャップクリーニング液は、子どもの手の届

かない場所に保管してください。

インクは飲まないでください。

メディアに関するご注意

メディアを切る際は、カッターなどの刃物で手や指を切らないように注意してください。

メディアの端を手でこすらないでください。

メディアの側面は薄く鋭利なため、けがをするおそれがあります。

JA 安全上のご注意

EN Introductions

Illustrations

The printer shown in the illustrations in this guide diers in some respects from the actual product,

but these dierences have no eect on the assembly process.

Safety Instructions

Read all of these instructions before using your printer. Also be sure to follow all warnings and

instructions marked on the printer.

Warning

❏Use only the power cord that comes with the printer. Use of another cord may result in re or

electric shock.

❏Wear protective eyewear, gloves, and a mask when performing maintenance.

Should ink contact your skin or enter your eyes or mouth, immediately take the following actions:

- If uid adheres to your skin, immediately wash it o using large volumes of soapy water. Consult

a physician if the skin appears irritated or is discolored.

- If uid enters your eyes, rinse immediately with water. Failure to observe this precaution could

result in bloodshot eyes or mild inammation.

- If uid enters your mouth, consult a physician immediately.

- If uid is swallowed, do not force the person to vomit, and consult with a physician immediately.

If the person is forced to vomit, uid may get caught in the trachea which can be dangerous.

Caution

❏The printer unit is heavy and unwieldy. Have 6 or more people unpack and assemble the printer

and stand.

❏Be careful with the heater while product is operating. They are hot and may cause a burn.

❏Be careful not to trap your hands or ngers when opening or closing the front cover.

Failure to observe this precaution could result in injury.

Meaning of Symbols

!Warning Warnings must be followed to avoid serious bodily injury.

!Caution Cautions must be followed to avoid bodily injury.

cImportant : Important must be followed to avoid damage to this product.

Note : Notes contain useful or additional information on the operation of this

product.

TC 簡介

插圖

在此手冊圖示中的印表機的某些方面可能與實機不同，但這些差異性並不會影響到組裝步驟。

安全說明

使用印表機之前，請閱讀下列這些指示說明。同時，請務必遵守印表機上所標示的警告訊息和指示。

警告

❏

❏只使用此印表機內附的電源線。使用其他的電源線可能會引起火災或造成觸電。

❏

❏執行維護作業時，請配戴護目鏡、手套及面罩。

如果墨水接觸到皮膚或是濺入眼睛或嘴巴，請立即採取下列動作：

-❏若液體沾黏在皮膚上，請立即使用大量的肥皂水沖洗。如果皮膚出現過敏和變色的現象，

請找醫師治療。

-❏若液體濺入眼睛，請立刻用水沖洗。不遵守此預防措施可能會導致眼睛充血或輕度發炎。

-❏若液體濺入嘴巴，請立刻看醫生。

-❏若有吞入液體，請勿強迫催吐，而且請立刻看醫生。若強迫催吐，液體可能會卡在氣管內

而導致危險。

注意

❏

❏此印表機裝置沉重且龐大，需要至少 6人一起拆開包裝和組裝印表機及支架。

❏

❏產品正在運作時，使用加熱器需小心。因為它們溫度過熱，可能會導致燙傷。

❏

❏當打開或闔上前蓋時請小心，不要弄傷您的手或手指。

不遵守此注意事項可能會造成身體受傷。

圖示說明

!警告請務必遵守警告事項，以免身體嚴重受傷。

!注意請務必遵守注意事項，以免身體受傷。

c附註：請務必遵守附註事項，以免損壞設備。

秘訣：提供使用印表機的實用技巧及其他資訊。

JA  設置場所の確認 EN Choosing a Place for the Printer TC 選擇放置印表機的位置

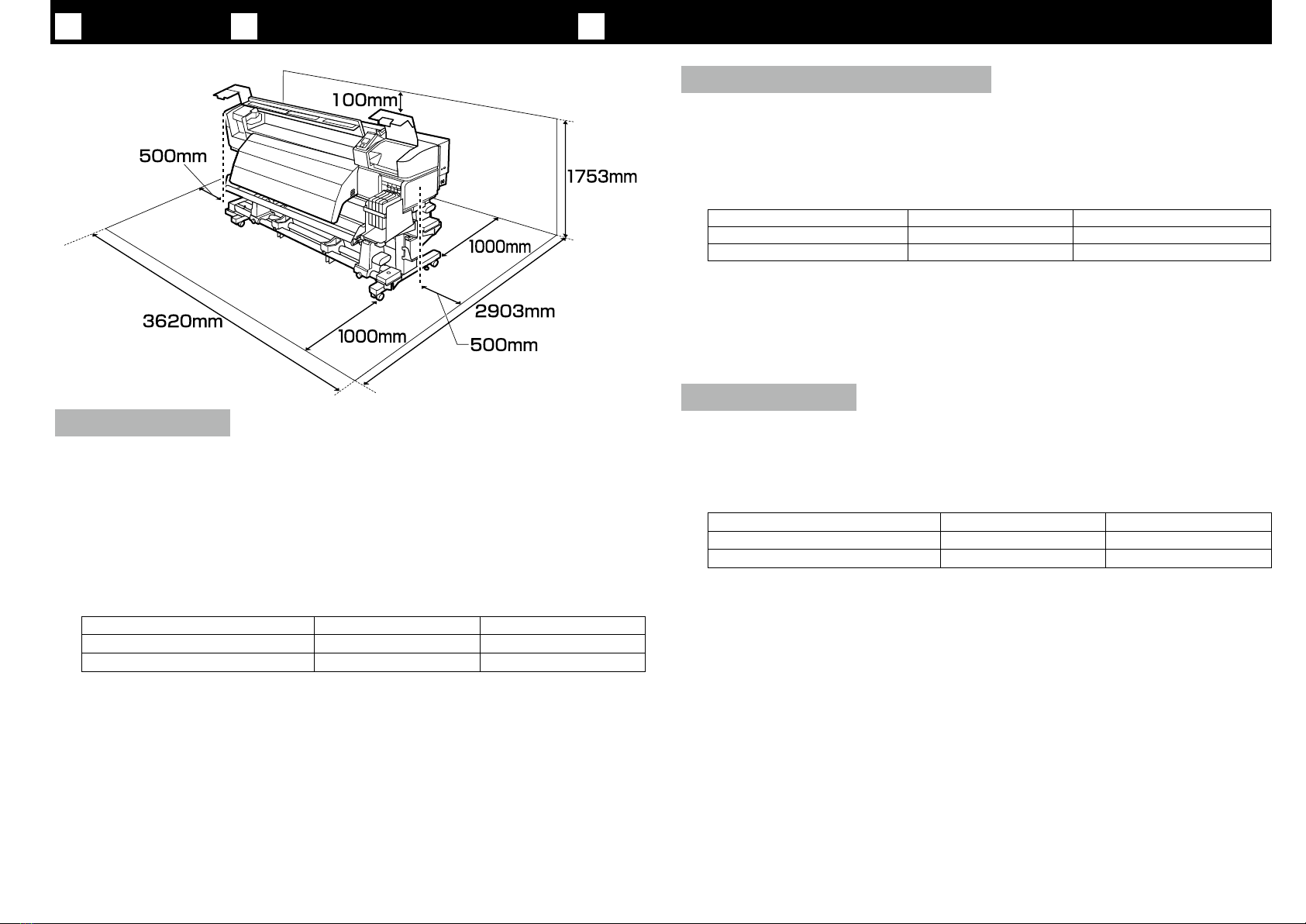

設置に適した場所

本機は、以下のような場所に設置してください。

❏❏本機を設置するには、図のようなスペースを確保してください。

❏❏本機の質量（約 274kg）に十分耐えられる、水平で安定した場所

❏❏本機は電源ケーブルを 2 本接続します。2 本の合計電流として 10A 以上確保してください。

合計電流を１つのコンセントで確保できないときは、それぞれ別系統のコンセントに差し

込んでください。

❏❏以下の条件下で一定した環境を保ちながら印刷できる場所

温度湿度（結露しないこと）

印刷時 15 ～ 25℃ 40 ～ 60%

メディアセット、メンテナンスなど 15 ～ 35℃ 20 ～ 80%

ただし、メディアの環境条件も満たした場所で使用しないと正しく印刷できないことがあ

ります。詳しくは、メディアのマニュアルをご覧ください。

適正な湿度を保つために直射日光の当たる場所、エアコンなどの風が直接当たる場所、熱

源のある場所での使用を避けてください。

❏❏本機は精密機器です。ホコリの少ない環境に設置してください。裁断、縫製などの作業を

している部屋には設置しないでください。

Instructions for Placing the Printer

❏Leave adequate room as shown in the table for setting up the printer.

❏Choose a level and stable location that can support the weight of the printer (about 274 kg).

❏The printer requires two power cables with a combined capacity of 10 A at 100 V or 5 A at 240 V.

If the combined capacity can not be supplied by a single outlet, connect the cables to dierent

outlets with independent power sources.

❏The printer should be used only under the following conditions:

Temperature Humidity (without condensation)

Printing 15–25 °C 40–60%

Loading, maintenance, etc. 15–35 °C 20–80%

❏Even the conditions above are met, you may not print properly if the environmental conditions

are not proper for the paper. See the instructions of the paper for more detailed information.

❏To maintain humidity at the desired levels, keep the printer out of direct sunlight and away from

heat sources and air currents such as those produced by air conditioners.

❏The printer is a precision device and should be installed where there is little dust. Do not install in

areas used for such activities as cloth-cutting or sewing.

放置印表機的說明

❏

❏請依照圖示，在桌面上預留足夠的空間以設置印表機。

❏

❏請選擇可支撐印表機重量❏( 約 274 公斤 )❏並且又平坦又穩固的位置。

❏

❏印表機需要兩條電源線，且組合電流為 10 A（100 V 時）或 5 A（240 V 時）。

若組合電流無法由單個插座提供，請將電源線連接至具備獨立電源的不同插座插座。

❏

❏印表機僅可在以下條件下使用：

溫度濕度（無凝結）

列印 15–25 °C 40–60%

裝入、維護等 15–35 °C 20–80%

❏

❏即使符合了上述條件，但如果環境條件不適合紙張，還是可能無法正確列印。詳細資料，請

查看紙張的操作說明。

❏

❏為了使濕度維持在所需級別，請避免將印表機放在有直射陽光、熱源以及空調所產生氣流的

地方。

❏

❏印表機是一種精密裝置，它只能在無塵環境下進行安裝。切勿在用於布料裁剪或縫紉等作業

的地方進行安裝。

JA  梱包内容の確認 EN Unpacking TC 清點配件

破線枠内は、インク供給システムとインク供給システムカバーのパーツです。

The dashed border indicates parts for the Ink Supply System and the Ink Supply System Cover.

虛線框中標示的項目為供墨系統及供墨系統護蓋的配件。

JA  梱包内容の確認 EN Unpacking TC  清點配件

メンテナンスキット、キャップクリーニングキットは、セットアップでは使用しません。

使い方や詳細は、『ユーザーズガイド』（PDF）をご覧ください。

The maintenance and cap cleaning kits are not used during setup.

For information on using each kit, see the User's Guide (PDF).

在安裝過程中不會使用到維護配件以及帽清理套件。

關於如何使用每個套件的資訊，請參閱進階使用說明（PDF）。

B本製品の組み立て作業は、梱包用シート、梱包材、同梱品を作業場所の外に片付けてから行ってください。

!Caution: Before assembling the printer, clear the work area by putting away the removed packing materials and bundled items.

!注意：組裝印表機之前，請先收好拆下的包裝材料及內附的配件，清理工作區域。

2 25 25 2 2

2 50 252

JA  作業のフロー EN Setup Flow TC 安裝步驟

インク供給システムとインク供給システムカバーの取り付け

や調整については、サービスエンジニアにお申し付けくださ

い。お客様による作業は、破損・故障のおそれがあります。

お客様による作業が原因で発生した破損・故障については、

責任を負いかねますのでご了承ください。

以下のように作業を進めてください。

お客様

組み立て

・スタンド

・プリンターの取り付け

・メディア搬送ユニット

・自動巻取りユニット

サービスエンジニア

インク供給システム

インク供給

システムカバー

メディアガイドバー

・廃インクボトル

・電源プラグの接続

Contact a service engineer to attach the “Ink Supply System” and

“Ink Supply System Cover”. Attempting to perform these tasks

yourself could result in product malfunction or damage to the

product and will void the product warranty.

Follow the procedure below.

Customer

Assembly

• Stand

• Printer Installation

• Media Feeding Unit

• Auto Take-up Reel Unit

Service engineer

Ink Supply System

Ink Supply System Cover

Media Guide Bar

• Waste Ink Bottle

• Connecting the Power

Cable

若要安裝〝供墨系統〞和〝供墨系統護蓋〞，請洽詢維修工程師。

試圖自行操作這些工作而導致產品故障或損壞，將不提供產品

保固服務。

請依照下列的程序。

顧客

組裝

•

腳架

•

安裝印表機

•

材料進紙單元

•

自動收紙單元

維修工程師

供墨系統

供墨系統護蓋

材料導桿

•

廢墨桶

•

連接電源線

JA  組み立て EN Assembly TC 組裝

スタンド

Stand

腳架

[ 1 ] [ 2 ] [ 3 ]

スタンドの組み立て作業は 3 人で行うことをお勧めしま

す。

It is recommended to assemble the stand by a group of

three.

建議三人一起組裝腳架。

[ 5 ][ 4 ]

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Impresora de Epson

Epson

Epson S020130 Instrucciones de funcionamiento y mantenimiento

Epson

Epson SC-V7000 Manual de usuario

Epson

Epson WF-M1561 Guía del usuario

Epson

Epson PowerLite 670 Manual de usuario

Epson

Epson P320A Guía de instalación

Epson

Epson C11C560111 - PLQ 20 B/W Dot-matrix Printer Manual de usuario

Epson

Epson Stylus Photo 890 Manual de usuario

Epson

Epson Stylus Pro 7900 Manual de usuario

Epson

Epson Stylus Photo P50 Guía del usuario

Epson

Epson SC-P8500D Series Manual de usuario

Epson

Epson EPL-N7000 Manual de usuario

Epson

Epson LQ 1050 - B/W Dot-matrix Printer Manual de usuario

Epson

Epson U220B - TM Two-color Dot-matrix Printer Manual de usuario

Epson

Epson AcuLaser C2900N Manual de usuario

Epson

Epson XP-243 Series' XP-245 Series Manual de usuario

Epson

Epson R340 - Stylus Photo Color Inkjet Printer Manual de usuario

Epson

Epson LQ-2090IIN Instrucciones de instalación y mantenimiento

Epson

Epson R200 - Stylus Photo Color Inkjet Printer Manual de usuario

Epson

Epson XP-441 Manual de instrucciones

Epson

Epson ET-4500 Instrucciones de funcionamiento

Epson

Epson SureColor P8570D Series Manual de usuario

Epson

Epson Stylus CX4100 Series Manual de usuario

Epson

Epson LQ-1050 Manual de usuario

Epson

Epson TM-T88V-i Manual de usuario

Manuales populares de Impresora de otras marcas

Lexmark

Lexmark 1400 Series Manual

Canon

Canon i70 Series Manual de usuario

Evolis

Evolis Elypso Manual de usuario

Kyocera

Kyocera FS-9530DN Manual de usuario

Canon

Canon LASER SHOT LBP-1210 Manual de usuario

Samsung

Samsung BIXOLON SRP-350plusF Manual de usuario

Canon

Canon PIXMA PRO-1 Series Manual de usuario

Canon

Canon PIXMA G3560 Guía de configuración

Dell

Dell Color Laser Printer 2130cn Manual de usuario

Tektronix

Tektronix Phaser 840 Manual de usuario

Canon

Canon CLBR 460ps Manual de usuario

Eltron

Eltron P210 Guide Manual de usuario

Ricoh

Ricoh MD-P1 Manual de usuario

Canon

Canon imagePASS-A2 Manual de usuario

Canon

Canon S820D Manual de usuario

IRA3D

IRA3D POETRY4 Manual de usuario

Ricoh

Ricoh Aficio AP400 Manual de usuario

BIXOLON

BIXOLON SRP-352plusV Manual de usuario
