Epson ELPDC06 Document Camera For serial numbers beginning with LQZF - DC-06 Document... Manual de usuario
2
お買い上げいただきまして、ありがとうございます。本機を安全に正しくお使いいただくために、本
書をよくお読みください。不明な点はいつでも解決できるように、その後はすぐに見られる場所に大
切に保管してください。
取扱説明書および製品には、製品を安全に正しくお使いいただき、お客様や他の人々への危害や財産
への損害を未然に防止するために絵表示が使われています。その表示と意味は次のとおりです。内容
をよく理解いただいた上で本文をお読みください。
安全にお使いいただくために
この表示を無視して誤った取り扱いをすると、人が死亡または重傷を負う
可能性が想定される内容を示しています。
この表示を無視して誤った取り扱いをすると、人が傷害を負う可能性が想
定される内容および物的損害のみの発生が想定される内容を示していま
す。
v次のようなときは、すぐにケーブルを外し、お買い上げの販売店、またはエプソンの修理セン
ターにご相談ください。
煙が出ている、変な臭い、変な音がする。
本機内部に水や異物が入った。
本機を落としたり、ケースを破損した。
そのまま使用を続けると、火災の原因となります。お客様による修理は危険ですから絶対にし
ないでください。
vサービスマン以外の方は、『取扱説明書』で指示している場合を除き、本機のケースを開けたり
しないでください。また、本機の分解・改造は、絶対にしないでください。内部には電圧の高
い部分が数多くあり、火災・事故の原因となります。
v本機の上に花瓶・水の入った容器・薬品などを置かないでください。こぼれたり、中に入った
りした場合、火災の原因となります。
v本機の隙間から、金属類・燃えやすい物・異物などを差し込んだり、落としたりしないでくだ
さい。火災の原因となります。
v本機を、直射日光が当たる場所、エアコン・ヒーターの吹き出し口など、異常に温度が高くな
る場所に放置しないでください。熱による変形や、本機内部の部品に悪影響を与え、火災の原
因となることがあります。
v本機を屋外や風呂・シャワー室など、水や雨のかかる恐れのある場所、湿度の高い場所で使用・
設置しないでください。
v本機の使用時、LED が点灯した後は、カメラレンズ部をのぞき込まないでください。
3
v湿気やホコリの多い場所・調理台や加湿器のそばなど、油煙・湯気が当たるような場所に置かない
でください。
v保管にあたっては直射日光のあたる所、暖房器具の近くに放置しないでください。
v振動の多い所には置かないでください。
vカメラレンズを素手でさわらないでください。レンズ面に指紋や皮脂が付くときれいに投写できま
せん。
v本機を移動させるときや、ご使用にならないときは、必ず USB ケーブルを外してください。
v本機のお手入れは、乾いたやわらかい布で拭いてください。シンナーやベンジンなど揮発性のもの
は使用しないでください。
v本機を持って外出する際などは、ソフトキャリングケースをご利用ください。
v本機とプロジェクターを USB ケーブルで接続するとき、USB ハブを使用すると正しく動作しませ
ん。直接接続してください。
v本機またはプロジェクターに同梱の USB ケーブルで接続してください。
下記のチェックリストをご覧になり、同梱品を確認してください。万一、不足や不良がありました
ら、お手数ですがお買い求めいただいた販売店までご連絡ください。
v本機の上に乗ったり、重いものを置かないでください。倒れたり、壊れたりして、けがの原因
となることがあります。
v本機を設置するときは、必ずフットを出してください。転倒して人に当たるとけがの原因にな
ることがあります。
v本機の可動部で指をはさまないようにご注意ください。
vぐらついた台の上・傾いたところなど、不安定な場所に置かないでください。落ちたり、倒れ
たりして、けがの原因となることがあります。
v本機の支柱を引き上げるときは、必ず両手で操作してください。途中で手を離すとカメラヘッ
ド部が跳ね上がり、けがの原因になることがあります。
v小さなお子様の手の届くところには、設置・保管しないでください。落ちたり、倒れたりして、
けがの原因となることがあります
v高圧電線や磁気を発生するものの近くには設置しないでください。正しく動作しない場合があ
ります。
vお手入れの際には、USB ケーブルを抜いて行ってください。故障の原因となることがありま
す。
使用上のご注意
同梱品一覧
Y書画カメラ Yセットアップシール
Y取扱説明書（本書） Y日本語シール
Yクイックスタートガイド
YArcSoftApplicationsoftwareforELPDC06
4
v簡単セットアップ
電源ケーブル不要で、USB ケーブル 1 本で簡単にプロジェクターやコンピューターに接続可能。
手持ちの冊子資料を手軽に拡大投写できます。接続できるプロジェクターについては、プロジェク
ターに添付の『取扱説明書』をご覧ください。
vコンパクトサイズ
コンパクト、軽量サイズで、持ち運びしやすく、狭い場所でも設置できます。
上面/側面/背面
製品の特長
各部の名称と働き
名称 働き
① カメラヘッド 資料面の投写や、壁面投写に合わせて、カメラヘッドが± 90°回
転します。
② フット ケース下からフットを出して使用します。
③ 支柱 支柱を伸縮させて、カメラヘッドの高さを調整します。
④ セキュリティースロット Kensington 社製のマイクロセーバーセキュリティーシステムに
対応したセキュリティースロットです。
⑤ [Freeze]
[ 静止 / 解除 ]
[Freeze] ボタンを押すと、表示ランプが点灯し、本機の映像が静
止します。再度 [Freeze] ボタンを押すと、表示ランプが消灯し、
静止が解除されます。
コンピューターへ接続している場合は動作しません。
⑥ [Focus]
[ フォーカス ]
[Focus] ボタンを押すと、自動でピントを合わせます。
カメラレンズ部から、約 10cm 以内はピントが合いません。
⑦[][] [ ] ボタンを押すと、映像のサイズが徐々に大きくなります。
[ ] ボタンを押すと、映像のサイズが徐々に小さくなります。
⑧[ ] [ ] ボタンを押すたびに LED ランプが点灯・消灯します。
5
カメラヘッド
本機は、同梱の USB ケーブルでプロジェクター側の書画カメラアイコン がついている USB
（TypeA）端子と接続して投写します。詳しくは本機に同梱のクイックスタートガイドをご覧くださ
い。
⑨ [SourceSearch]
[ 入力検出 ]
プロジェクターと直接接続しているときに、プロジェクターの
ソースを本機へ切り替えます。
プロジェクターに複数の機器を接続しているときは、目的の映像
が投写されるまで [SourceSearch] ボタンを繰り返し押します。
コンピューターへ接続している場合は動作しません。
⑩ 通電インジケーター プロジェクターまたはコンピューターから通電されているときに
点灯します。
⑪ USB(TypeB) 端子 同梱の USB ケーブルを使い、本機をプロジェクターまたはコン
ピューターへ接続して投写します。
名称 働き
① 画像回転ダイヤル 投写した映像が± 90°回転します。
② カメラレンズ 映像を取り込む部分です。
③ LED ランプ 投写する資料面の照度が十分でないときに点灯させます。
接続から投写まで
6
印刷物などの資料を投写するとき
A投写したい資料をカメラレンズの真下に置
きます。
B支柱の伸縮で映像のサイズを調整し、
[ ][ ] ボタンで拡大、縮小します。
C[Focus] ボタンを押すと自動でピントを合
わせます。
映像を回転させたいときは、画像回転ダイ
ヤルを操作します。
ホワイトボードなどを投写するとき
Aカメラヘッド部を水平位置にセットすると、壁面、ホワ
イトボードなどが投写できます。
B映像を回転させたい場合は、画像回転ダイヤルを操作し
ます。
本機をコンピューターと接続して使うためには、同梱の『ArcSoftApplicationsoftwarefor
ELPDC06』をお使いのコンピューターにインストールします。コンピューターによる本機の操作
や、投写画面のキャプチャーができます。
詳しくは本機に同梱のクイックスタートガイドをご覧ください。
資料投写の操作手順
操作
操作
コンピューターと接続して投写
7
ここでは本機とコンピューターを接続したときの操作方法を説明します。
インストールの方法
インストールを開始する前に次の点にご留意ください。
v起動中のアプリケーションはすべて終了してからインストールを行ってください。
vWindowsXP/Vista をお使いの方は、管理者権限のユーザーでインストールしてください。
vソフトウエアの動作条件は付録を参照してください。
Aコンピューターに CD-ROM をセットすると、インストールが開始されます。
B使用許諾画面が表示されたら「はい」をクリックします。
C画面の指示に従いインストールします。
「完了」をクリックするとインストールが終了し、デスクトップ上にアイコン ができます。
アンインストールしたいとき
「スタート」-「設定」-「コントロールパネル」で「アプリケーションの追加と削除」または「プログ
ラムの追加と削除」から ArcSoftApplicationsoftwareforELPDC06 を削除します。
投写した画面を保存する
本機をコンピューターに接続して、画像を取り込んだり、取り込んだ画面をスライドショーのように
見たりすることができます。
A本機をコンピューターの USB 端子と接続して、ArcSoftApplicationsoftwarefor
ELPDC06 を起動します。
「スタート」-「プログラム」（または「すべてのプログラム」）-ArcSoftApplicationsoftware
forELPDC06 の順に選択します。
ArcSoftApplicationsoftwarefor
ELPDC06 の基本操作
操作
操作
操作
8

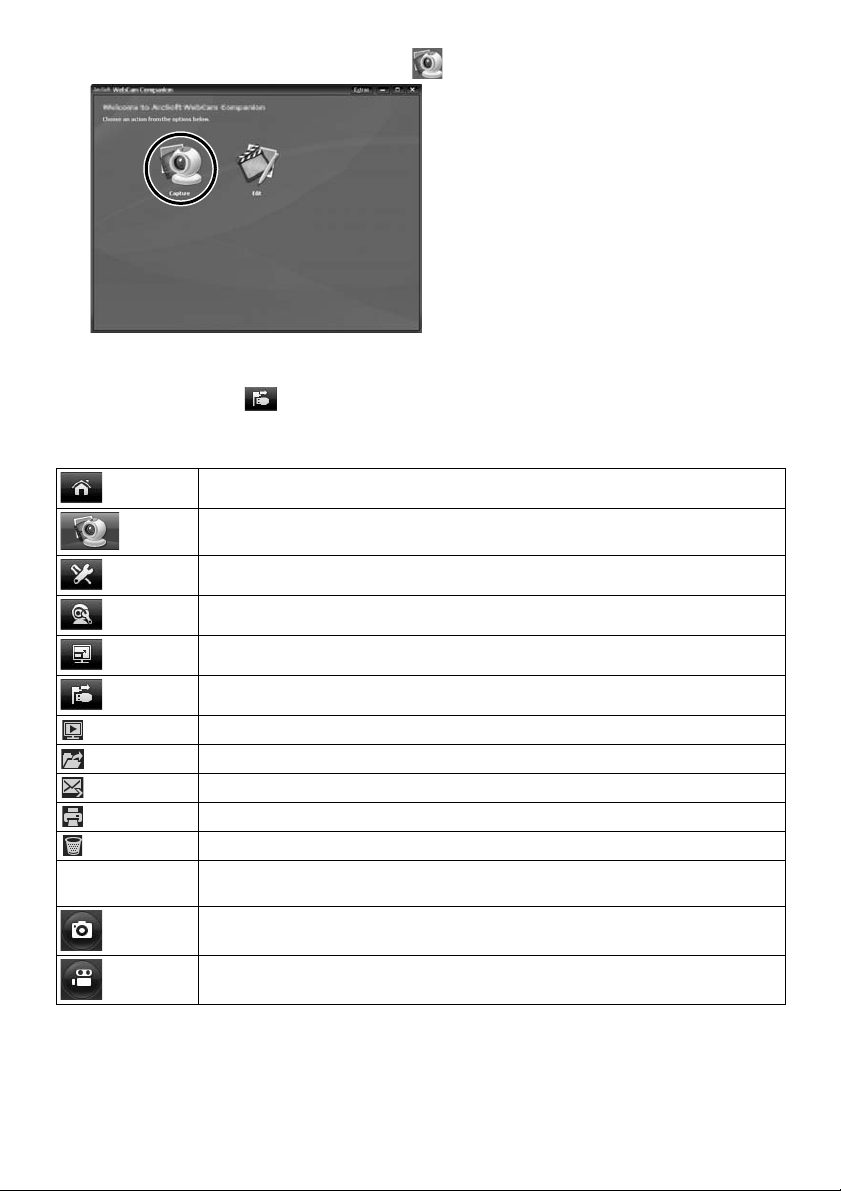

Bスタート画面が表示されます。「キャプチャ」 を選択します。
Cキャプチャー画面が表示されます。
本機が接続されていないときはプレビュー画面にエラーメッセージが表示されます。本機をコン
ピューターへ接続し、 ボタンを押してください。
fキャプチャー画面の使い方
スタート画面に戻ります。
編集画面へ切り替えます。
取り込む画像のファイル形式や解像度を設定します。
カメラの詳細設定をします。
コンピューター画面いっぱいに表示します。
ボタンを押すたびに本機と接続 / 切断します。
取り込んだ画像でスライドショーを行います。
取り込んだ画像の保存場所を設定します。
選択した画像をメールで送ります。
選択した画像を印刷します。
選択した画像を削除します。
「ノイズの低減」 映像上のざらつきノイズを低減します。動かない被写体を撮影するときに適して
います。
静止画像を取り込みます。
動画を保存します。
9
保存できるファイルフォーマット
保存した映像を編集する
AArcSoftApplicationsoftwareforELPDC06 を起動します。
「スタート」-「プログラム」（または「すべてのプログラム」）-ArcSoftApplicationsoftware
forELPDC06 の順に選択します。
Bスタート画面が表示されます。「編集」 を選択します。
C編集画面が表示され、保存した映像が表示されます。
f編集画面の使い方
種類 拡張子 備考
画像 .jpg
.bmp
動画 .wmv 最大 640 × 480 ピクセル
.mpg
操作
キャプチャー画面へ切り替えます。
自動調整 明るさ、コントラスト、輪郭を自動的に調整します。
明るさ 画像の明るさを調整します。
コントラスト 文字や線のコントラストの強弱を調整します。
輪郭調整 画像の輪郭をはっきりさせます。
動画のときは表示されません。
拡大 / 縮小 画像を拡大縮小します。
回転 画像を回転します。
反転 画像を左右反転します。
元にもどす / 繰り返し 直前の動作に戻します。
リサイズ 映像サイズを調整します。
再生・一時停止 録画した動画を再生、一時停止します。
編集バー 録画した動画の長さを調整します。
キャプチャー 動画をキャプチャーします。
「リセット」 編集画像をリセットします。
「名前を付けて保存」 編集画像に名前を付けて保存します。
「保存」 編集画像を上書き保存します。
10
故障かなと思ったときは
ArcSoftApplicationsoftwareforELPDC06 に関するトラブル
修理の依頼先
設置や使用に際して映像の異常や破損などを感じたときはご使用をやめ、プロジェクターに付属の
『取扱説明書』に記載のエプソン修理センターへ連絡してください。
付録
現象 対処法
映像が出ない 正しく USB ケーブルが接続され、通電インジケーターが点灯してい
るか確認してください。
映像のピントが合わない 原稿（被写体）がカメラレンズ部に近づきすぎではありませんか？
下記のような被写体はオートフォーカスではピントが合わない場合
があります。
v明暗の差（コントラスト）の少ない被写体
v横じま、格子模様など細かい繰り返しパターンの被写体
v映像全体が暗いとき
v被写体の背景が明るいとき
エラーメッセージ 対処法
カメラとの接続が切断されまし
た。
USB ケーブルが確実に接続されているか確認して、再度 ボ
タンを押して接続します。
カメラが見つかりません。このカ
メラは別のアプリケーションに
よって使用されているか、接続さ
れていません。カメラが接続され
ていて、正常に動作することを確
認してから、もう一度やり直して
ください。
本機以外に WEB カメラなどが接続されている場合は外してくだ
さい。
カメラが見つからないか、正常に
動作していません。
[ 接続 ] ボタンをクリックしてや
り直してください。
USB ケーブルが確実に接続されているか確認して、再度 ボ
タンを押して接続します。
