Endress+Hauser CLA 111 Manual de usuario

BA 135C.00/14/f-e/08.95

dipsys

CLA 111

Sonde à immersion pour

la mesure de conductivité

Instrumentation analyse

Instructions de montage et

de mise en service

Sommaire Table of contents

1. Généralités . . . . . . . . . . . . . . . . . . . General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.1. Déballage . . . . . . . . . . . . . . . . . . . . . Unpacking . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.2. Utilisation . . . . . . . . . . . . . . . . . . . . . . Application. . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.3 Structure de commande . . . . . . . . . . Order code . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.4 Conseils de sécurité . . . . . . . . . . . . . Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2. Système de mesure. . . . . . . . . . . . . Measuring system . . . . . . . . . . . . . . . . . . . 5

3. Montage . . . . . . . . . . . . . . . . . . . . . . Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.1 Aperçu des éléments de montage . . Overview of mounting parts . . . . . . . . . . . . . 6

3.2 Dimensions . . . . . . . . . . . . . . . . . . . . Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.3. Montage . . . . . . . . . . . . . . . . . . . . . . Installation . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3.3.1. Montage de la cellule de mesure . . . Measuring cell installation . . . . . . . . . . . . . . 10

3.3.2. Raccordement du câble de mesure . Measuring cable installation . . . . . . . . . . . . 11

4. Caractéristiques techniques . . . . . Technical data. . . . . . . . . . . . . . . . . . . . . . 12

5. Annexe . . . . . . . . . . . . . . . . . . . . . . . Appendix . . . . . . . . . . . . . . . . . . . . . . . . . . 13

5.1 Nettoyage . . . . . . . . . . . . . . . . . . . . . Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

5.2 Accessoires . . . . . . . . . . . . . . . . . . . . Accessories . . . . . . . . . . . . . . . . . . . . . . . . . 14

5.3 Pièces de rechange . . . . . . . . . . . . . Spare parts . . . . . . . . . . . . . . . . . . . . . . . . . 14

BA1LA111.CHP

dipsys CLA 111 Sommaire

1. Généralités

1.1 Déballage

•Vérifier si l’emballage est intact. Sinon, con-

tacter le transporteur ou la poste.

Conserver l’emballage jusqu’à résolution du

litige.

•Vérifier si le contenu est intact. Sinon, con-

tacter le transporteur ou la poste et le cons-

tructeur.

•Vérifier le contenu de la livraison d’après le

bulletin de livraison et la commande :

- quantité

- type et version d’appareil

- accessoire(s)

- manuel de mise en service

- carte(s) d’identification de l’appareil

La livraison comprend :

•une sonde Dipsys CLA 111

•manuel de montage et de mise en service

(BA 135C.00)

•câble de mesure avec connecteur pour cel-

lule de mesure à 2 électrodes CLS 21

•joint torique pour cellule CLS 21

Pour toute question que vous pourriez avoir,

veuillez vous adresser à votre agence

Endress+Hauser (voir adresses au dos du

manuel).

1.2 Utilisation

La sonde à immersion ou rétractable

Dipsys CLA 111 est prévue pour l’utilisation

universelle dans le domaine du traitement de

l’eau et des eaux usées ou dans les process.

La technique à baïonnette permet un mon-

tage et démontage très rapide de la cellule

de mesure.

Le système de nettoyage de cellule Chemo-

clean peut être intégré sans démontage dans

la sonde.

L’installation peut être complétée avec des ac-

cessoires comme le gicleur ou le mât de fixa-

tion.

1. General

1.1 Unpacking

•Inspect for any damaged packaging!

The post office or freight carrier must be

informed of any damage.

Damaged packaging material must be

retained until the matter has been settled.

•Verify that the contents are undamaged!

Inform the post office or freight carrier as

well as the supplier of any damage.

•Check that the delivery is complete and

agrees with the shipping documents, type

of instrument and version according to

nameplate.

The shipment comprises:

•Assembly Dipsys CLA 111

•Installation and operating instructions

(BA 135C/07/d-e)

•Measuring cable with plug for 2-electrode

measuring cell CLS 21

•O-ring for measuring cell CLS 21

If you have any questions, consult your

supplier or the Endress+Hauser sales agency

in your area (see back cover of these

installation and operating instructions for

addresses).

1.2 Application

The immersion and process assembly

Dipsys CLA 111 with the conductivity

measuring cells CLS 21 or CLS 40 is suitable

for universal use in waste water / water treat-

ment as well as process applications.

The bayonet mounting method permits the

measuring cell to be removed and installed

quickly and conveniently.

When using the measuring cell CLS 21the

chemical measuring cell cleaning system

Chemoclean can be integrated without

modifying the assembly.

1. Généralités dipsys CLA 111

1.3 Structure de commande

Sonde à immersion Dipsys CLA 111

Longueur de sonde

0 1000 mm

1 2000 mm

2 longueur spéciale (500 …3000 mm)

9 autre longueur

Matériau

0PP

9 autre matériau sur demande

Type de montage

A Bride DN 100 (sans pression)

B Bride coulissante DN 100

(réglage variable de la profondeur d’immersion)

Y Montage spécial sur demande

CLA 111 – ⇐référence complète

1.3 Order code

Immersion assembly Dipsys CLA 111

Length of assembly

0 1000 mm

1 2000 mm

2 Special length (500 …3000 mm)

9 Special version

Material

0PP

9 Special material

Mounting methods

A DN 100 flange (unpressurized)

B DN 100 adjustable flange (variable adjustment of immersion depth)

Y Special mounting method

CLA 111 – ⇐complete order code

BA1LA111.CHP

dipsys CLA 111 1. Généralités

1.4 Conseils de sécurité

Attention

Il faut rigoureusement respecter les

conseils et avertissements contenus

dans ce manuel.

•Les défauts ne doivent être suppri-

més que par un personnel qualifié

autorisé.

Avertissement :

•Si les défauts ne peuvent pas être

supprimés, mettre la sonde hors

service et la protéger contre toute

utilisation intempestive.

Remarque :

version spéciale avec bride pres-

surisée :

(montage spécial)

•pression de service max. :

6 bar (pour 20 °C).

•dépressuriser les éléments de sys-

tème à ouvrir avant montage et ré-

parations.

•vérifier régulièrement si les passa-

ges de câble, tuyaux et câbles

sont étanches et intacts.

•tenir compte de toutes les régle-

mentations relatives aux réservoirs

sous pression.

1.4 Safety notes

Caution:

The notes and warnings in these

installation and operating instructions

must be strictly adhered to!

•Faults in the assembly may only

be repaired by authorized and

properly trained personnel.

Warning:

•If faults cannot be eliminated, the

assembly must be removed from

service and secured to prevent

accidental start-up.

Note:

Special version with pressurized

flange:

(Special mounting method)

•Max. operating pressure:

6 bar (at 20 °C)

•System parts to be opened must be

depressurized prior to installation

and repair work.

•Cable glands, hoses and wires

should be regularly inspected

for leakage and damage.

•Pressurized vessel regulation

Adherence to the German or

pressurized vessel regulation or

equivalent national regulation

governing pressure vessels is

mandatory.

1. Généralités dipsys CLA 111

2. Système de mesure

Un ensemble de mesure complet comprend :

•une sonde Dipsys CLA 111

•une cellule de mesure de conductivité

CLS 21 ou CLS 40

•un transmetteur de conductivité

•un câble de mesure KMK (CLS 21) ou

DMK (CLS 40)

2. Measuring system

A measuring system consists of:

•the Dipsys CLA 111 assembly

•conductivity measuring cell

CLS 21 or CLS 40

•a conductivity Instrument

•measuring cable KMK (CLS 21) or

DMK (CLS 40)

Dipsys CLA 111

Passage de câble PE 13,5

Pg 13.5 cable gland

Borne de raccordement

Connecting terminal

Longueur de réserve

pour montage

Excess cable length

for installation

Câble de mesure

(par ex. KMK, DMK)

Measuring cable

(e.g. KMK, DMK)

Câble de raccordement de la

cellule avec connecteur

(joint avec la cellule CLA 111)

Measuring cell connecting cable

with socket (supplied with CLA 111)

Porte-électrode avec cellule de me-

sure de conductivité CLS 21

Measuring cell holder with

conductivity measuring cell CLS 21

Transmetteur (par ex. CLM 151)

Instrument (e.g. CLM 151)

➀➁

Fig. 2.1: The complete

measuring system

➀Mains supply

(e.g. 230 V AC / 50 Hz)

➁Output (e.g. 0 or 4 ... 20 mA)

Fig. 2.1 : Système de mesure

complet

➀Tension d’alimentation

(par ex. 230 V AC/50 Hz)

➁Sortie (par ex. 0 ou 4...20 mA)

BA1LA111.CHP

dipsys CLA 111 2. Système de mesure

3. Montage

3.1 Aperçu des éléments

de montage

Version avec bride DN 100

3. Assembly

3.3 Overview of

mounting parts

Version with DN 100 flange

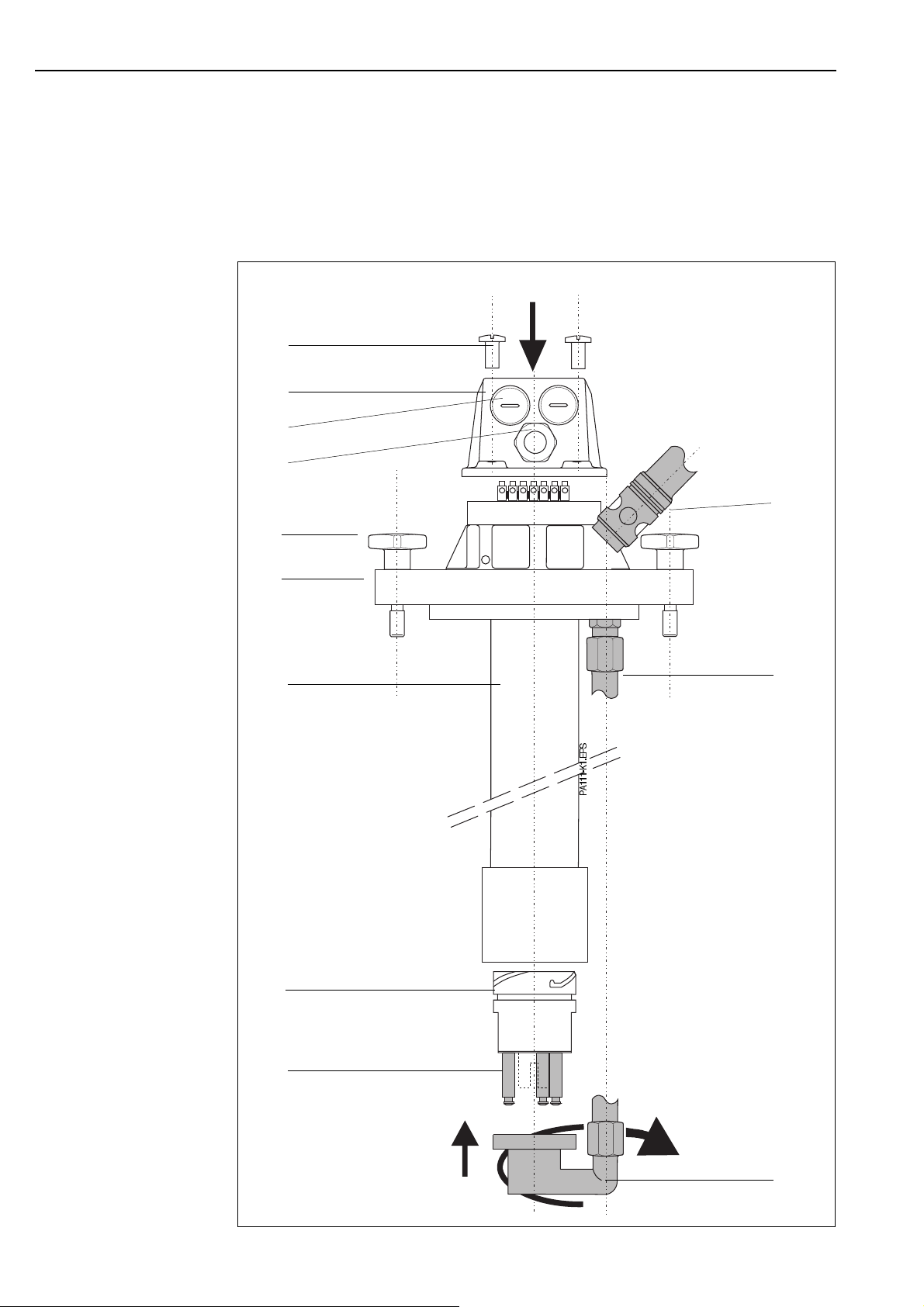

Fig. 3.1 : Dipsys CLA 111

1 Vis cruciforme (4)

2 Couvercle de la tête de sonde

3 Bouchon PE 13,5

4 PE 13,5

5 Vis à croisillon

(pas sur la version pressurisée)

6 Bride de fixation DN 100

(variante A : standard;

variante Y : bride pour version

pressurisée)

7 Tube de sonde

8 Support de cellule pour option

Chemoclean :

9 Porte-baïonnette avec

boulons de fixation pour

Chemoclean CLR 30

10 Gicleur CLR 30 pour nettoyage

avec Chemoclean

11 Tube de liaison,

diamètre externe 10 mm,

matériau : PP

avec raccord pour nettoyage

avec Chemoclean

12 Raccord "Gardena" pour

nettoyage avec Chemoclean

Fig. 3.1: Overview Dipsys CLA 111

1 Recessed head srews (4 pcs.)

2 Cover of assembly head

3 Pg 13.5 dummy plug

4 Pg 13.5 cable gland

5 Star handle screws

(not for pressurized version)

6 DN 100 mounting flange

(Version A: Standard ;

Version Y: Flange for

pressurized version)

7 Assembly pipe

8 Measuring cell holder

with option Chemoclean:

9 bayonet holder with mounting

bolt for Chemoclean spray head

CLR 30

10 Spray head CLR 30 for

Chemoclean cleaning system

11 connection pipe ;

outer diameter 10 mm ;

material: PP ; with pipe couplings

for Chemoclean cleaning system

12 ,,Gardena“ quick release

coupling for Chemoclean

cleaning system

3. Montage dipsys CLA 111

Version avec bride coulissante DN 100

Montage (voir fig. 3.3, droite)

•Monter la bride DN 100 sur la traverse

•Placer les coupelles (4) de l’adaptateur sur

le tube selon les besoins

•Introduire les vis cruciformes (1) et assem-

bler les deux pièces

•Poser le joint torique dans la rainure

•Insérer la sonde dans la bride DN 100 déjà

montée

•Tourner la sonde dans le sens des aiguilles

d’une montre jusqu’au repère "fin de course"

en la prenant à la tête.

Démontage de la sonde Dipsys CLA 111 :

•Laisser la bride DN 100 sur la traverse

•Tourner la sonde dans le sens contraires

des aiguilles d’une montre en la prenant à la

tête.

Version with DN 100 adjustable flange

Installation (see figure 3.3, right):

•Attach DN 100 flange to mounting frame

•Place half-shells (4) of adapter in

desired position on pipe

•Insert recessed head screws (1) in

holes and screw both parts together

•Insert O-ring in O-ring groove

•Insert assembly in installed DN 100 flange

•Screw in assembly by turning assembly

head clockwise until limit position ,,Endlage“

(2) is reached

Disassembly of Dipsys CLA 111:

•Leave installed DN 100 flange on

mounting frame

•Unscrew assembly by turning assembly

head counterclockwise and remove from

medium

Fig. 3.2 : Vue d’ensemble de la

(gauche) Dipsys CLA 111

1 Adaptateur de la bride coulissante

(coupelles)

2 Joint torique pour compensation

des tolérances

3 Fermeture baïonnette

4 Support cellule de mesure

5 Vis de tension (2) pour bride

coulissante

Fig. 3.2: Overview

(left) Dipsys CLA 111

1 Adjustable flange adapter

(half-shells)

2 O-ring for tolerance compensation

3 Bayonet lock

4 Measuring cell holder

5 Straining screws (2 pcs.)

for adjustable flange

Fig. 3.3 : Montage de l’adaptateur

(droite) de la bride coulissante

1 Vis cruciformes

2 Repère "fin de course"

3 Tube de sonde

4 Coupelle

Fig. 3.3 Installation of

(right) adjustable flange adapter

1 Recessed head screws

2 Limit position ,, Endlage “

3 Assembly pipe

4 Half-shell

PA111T04.EPS

BA1LA111.CHP

dipsys CLA 111 3. Montage

Version avec étrier de suspension

(montage spécial)

Montage (voir fig. 3.4) :

•La sonde Dipsys CLA 111 en version à sus-

pension (variante de fixation Y) peut être

montée avec le support CYH 101 dans un

bassin.

•La longueur de sonde est fixée à 1 m.

•On peut moduler la profondeur d’immersion

avec la chaîne de fixation.

•Un contrepoids (4) est nécessaire à la stabi-

lisation de la sonde.

Remarque :

Glisser le poids (4) jusqu’au manchon (6) en

bas.

Version with suspension bracket

(special mounting method)

Installation (see figure 3.4):

•The suspended version of Dipsys CLA 111

(mounting version Y) can be immersed

using assembly holder CYH 101.

•The assembly length is fixed to 1 m.

•Different immersion depths can be obtained

by adjusting the mounting chain.

•Weight (4) is required to stabilize the assembly.

Note:

Push weight (4) all the way down to sleeve (6).

Fig. 3.4 : Dipsys CLA 111

version de montage Y

1 Etrier de fixation

matériau : acier inox 1.4571

2 Tête de sonde

3 PE 13,5

4 Poids (coupelles)

5 Serre-câble

6 Manchon

7 Support cellule de mesure

Fig. 3.4: Dipsys CLA 111

mounting version Y

1 Suspension bracket ;

material: stainless steel 1.4571

2 Assembly head

3 Pg 13.5 cable gland

4 Weight (half-shells)

5 Cable clamp

6 Sleeve

7 Measuring cell holder

Ø 86 6

3. Montage dipsys CLA 111

3.2 Dimensions 3.2 Dimensions

Fig. 3.6 : Dipsys CLA 111

(gauche) Version de montage B

1 Tête de sonde

2 PE 13,5

3 Bride coulissante

4 Bride DN 100

Variante de montage A/B

5 Support cellule de mesure

6 Cellule de mesure CLS 21

7 Gicleur CPR 30 du système

Chemoclean

8 Cellule de mesure CLS 40

9 Perçage pour vis à croisillon

imperdable

Fig. 3.6: Dipsys CLA 111

(left) mounting version B

1 Assembly head

2 Pg 13.5 cable gland

3 Adjustable flange

4 DN 100 flange for

mounting versions A / B

5 Measuring cell holder

6 Measuring cell CLS 21

7 Chemoclean spray head CLR 30

8 Measuring cell CLS 40

9 Through hole for

captive star handle screws

Fig. 3.5 : Dipsys CLA 111

(gauche) Version de montage A

1 Tête de sonde

2 PE 13,5

3 Vis à croisillon

4 Bride DN 100

5 Support cellule de mesure

6 Cellule de mesure CLS 21

7 Gicleur CPR 30 du système

Chemoclean

8 Cellule de mesure CLS 40

Fig. 3.5: Dipsys CLA 111

(left) mounting version A / C

1 Assembly head

2 Pg 13.5 cable gland

3 Star handle screws

4 DN 100 flange

5 Measuring cell holder

6 Measuring cell CLS 21

7 Chemoclean spray head CLR 30

8 Measuring cell CLS 40

194

220

Ø 76

Ø 60

Ø 63

6 7 8

194

Ø 76

Ø 56

6 7 8

133

194

220

Ø 18

180

194

133

180

220

Ø 18

BA1LA111.CHP

dipsys CLA 111 3. Montage

Tabla de contenidos

Otros manuales de Instrumento de medición de Endress+Hauser

Endress+Hauser

Endress+Hauser Liquiphant FTL62 Manual de usuario

Endress+Hauser

Endress+Hauser Levelflex FMP56 Manual de usuario

Endress+Hauser

Endress+Hauser Micropilot FMR62 Manual

Endress+Hauser

Endress+Hauser RIA16 Especificaciones técnicas

Endress+Hauser

Endress+Hauser Proline t-mass 65 PROFIBUS DP Manual de usuario

Endress+Hauser

Endress+Hauser StamoLys CA 71 PH Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Series Manual del operador

Endress+Hauser

Endress+Hauser Soliwave M FQR50 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Prosonic Flow 93 Manual de usuario

Endress+Hauser

Endress+Hauser Solicap M FTI55 Instrucciones de instalación

Endress+Hauser

Endress+Hauser COM280 Manual de usuario

Endress+Hauser

Endress+Hauser Flowfit CYA27 Manual de usuario

Endress+Hauser

Endress+Hauser SmarTec S CLD 132 PROFIBUS-PA Manual de usuario

Endress+Hauser

Endress+Hauser analytikjena Biometra TOne Manual de usuario

Endress+Hauser

Endress+Hauser Oxymax COS61D Manual de usuario

Endress+Hauser

Endress+Hauser Proline t-mass 65 PROFIBUS DP Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag L 400 Especificaciones técnicas

Endress+Hauser

Endress+Hauser Proline Promag 10 Especificaciones técnicas

Endress+Hauser

Endress+Hauser Micropilot S FMR530 Manual de usuario

Endress+Hauser

Endress+Hauser RIA46 Manual de usuario

Endress+Hauser

Endress+Hauser Teqwave T Manual de usuario

Endress+Hauser

Endress+Hauser RIA452 Especificaciones técnicas

Endress+Hauser

Endress+Hauser Micropilot FMR51 Manual

Endress+Hauser

Endress+Hauser Proline Prosonic Flow 93 Especificaciones técnicas

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario

Acterna

Acterna MS1400 Manual de usuario

R&S

R&S ZPH Manual de usuario
