Emerson Micro Motion Manual de usuario

快速安装指南

MMI-20032808, Rev AB

2016 年 12 月

高准（Micro Motion®）LNG 系列科里奥利质量流量计和仪表

其他信息

如需了解完整的产品规格，请参阅产品样本。如需获得故障排查信息，请参阅组态手册。各产品样本和各手册都可访问高准网站

www.micromotion.com/documentation 获取。

返修政策

根据高准规定的程序返修设备。遵循这些程序可确保符合政府运输机构的法规要求，同时有助于为高准员工提供安全的工作环境。

如未遵循高准返修程序，高准将不会接受返回的设备。

有关于返修程序和返修表格，请登录 www.micromotion.com 获取，或致电高准客户服务部门获取。

Emerson Flow 客户服务

电子邮件:

•全球： [email protected]

•亚太地区： [email protected]

电话:

北美和南美欧洲和中东亚太地区

美国 800-522-6277 英国 0870 240 1978 澳大利亚 800 158 727

加拿大 +1 303-527-5200 荷兰 +31 (0) 704 136 666 新西兰 099 128 804

墨西哥 +41 (0) 41 7686 111 法国 0800 917 901 印度 800 440 1468

阿根廷 +54 11 4837 7000 德国 0800 182 5347 巴基斯坦 888 550 2682

巴西 +55 15 3413 8000 意大利 8008 77334 中国 +86 21 2892 9000

委内瑞拉 +58 26 1731 3446 中欧和东欧 +41 (0) 41 7686 111 日本 +81 3 5769 6803

俄罗斯/独联体 +7 495 981 9811 韩国 +82 2 3438 4600

埃及 0800 000 0015 新加坡 +65 6 777 8211

阿曼 800 70101 泰国 001 800 441 6426

卡塔尔 431 0044 马来西亚 800 814 008

科威特 663 299 01

南非 800 991 390

沙特阿拉伯 800 844 9564

阿联酋 800 0444 0684

第1章安装准备 ................................................................................................................................1

1.1 部件标识 .............................................................................................................................................. 1

1.2 安装检查表 ...........................................................................................................................................1

1.3 电源要求 .............................................................................................................................................. 2

第2章安装方式 ................................................................................................................................4

2.1 安装传感器 ...........................................................................................................................................4

2.2 安装双核处理器（选项 1）..................................................................................................................4

2.3 安装带 MVD Direct Connect 本安型安全栅的增强型核心处理器（选项 2）........................................5

第3章接线 .......................................................................................................................................8

3.1 将核心处理器连接到传感器 ................................................................................................................. 8

3.2 双核处理器接线（选项 1）................................................................................................................14

3.3 增强型核心处理器接线（选项 2）.....................................................................................................16

第4章接地 .....................................................................................................................................19

4.1 双核处理器接地 ................................................................................................................................. 19

4.2 增强型核心处理器接地 ...................................................................................................................... 20

第5章基础组态 ..............................................................................................................................21

5.1 通电 ................................................................................................................................................... 21

5.2 传感器启动检查表 ..............................................................................................................................21

5.3 规格 ................................................................................................................................................... 22

快速安装指南 i

ii 高准 LNG 系列科里奥利质量流量计

1安装准备

本章所涉及的主题:

•部件标识

•安装检查表

•电源要求

1.1 部件标识

A. 双核处理器

B. 9 线电缆

C. 适用于灌装测量应用的 LNGM10 型仪表

D. 适用于回流测量应用的 LNGS06 型仪表

1.2 安装检查表

□确保认证标签上规定的危险区域适合于 LNG 仪表的安装环境。

□检查当前环境和过程温度，确保其在仪表的限制范围内。

□确保核心处理器使用的是低压直流电源。过高的电压可能会损坏核心处理器。

□有关本安型应用，请参阅 Micro Motion ATEX、UL 或 CSA 安装说明。

□只要导线管的开口不是朝上，您就可以在任何方向安装 LNG 电子元件。

安装准备

快速安装指南 1

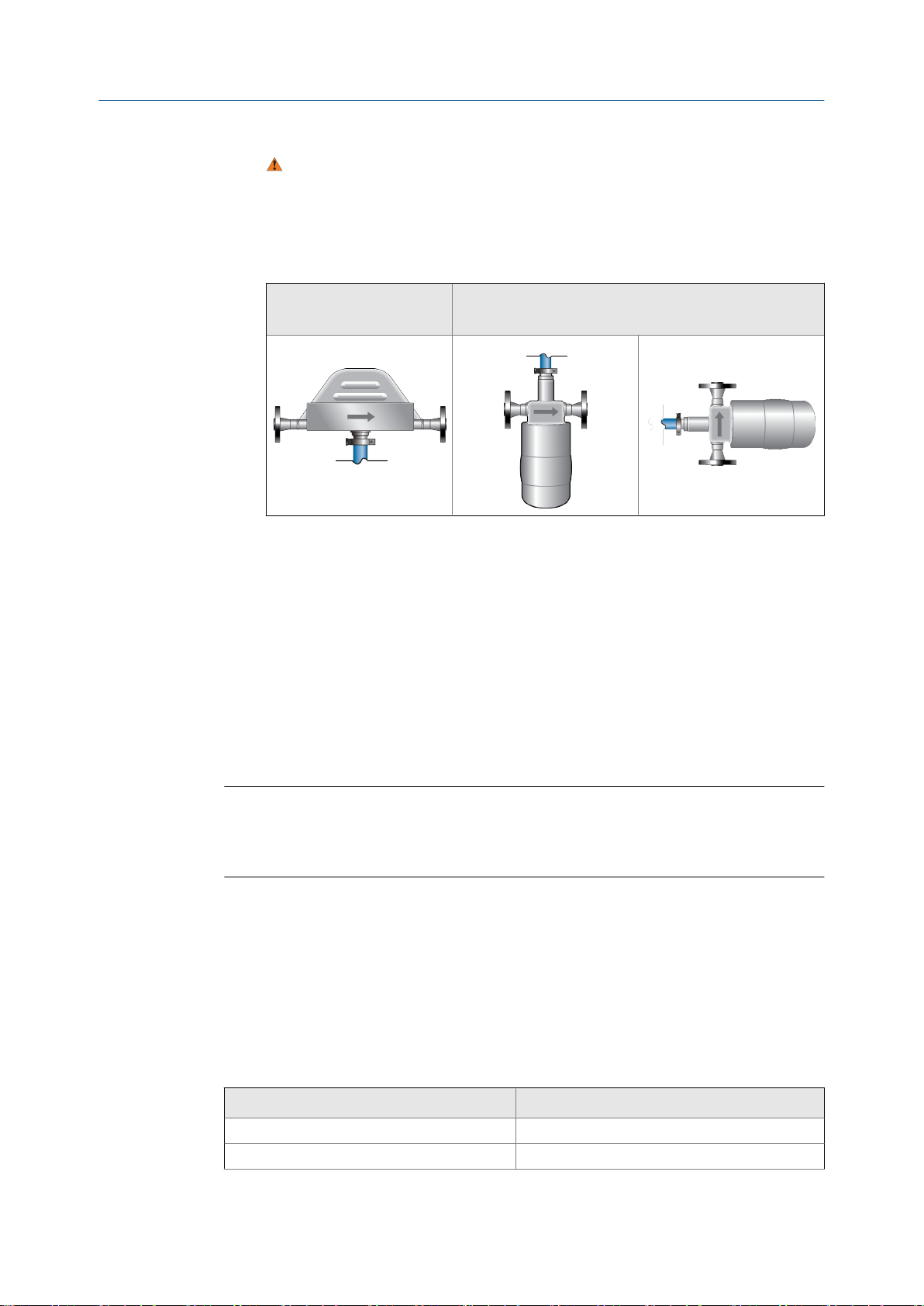

注意！

若导线管开口朝上，冷凝液可能进入外壳，进而可能损坏内部的电子元件。

□安装传感器时，要保证外壳上的流向箭头与过程介质的实际流向一致。（流向也可使

用软件进行选择。）

LNGS06

气体回流传感器

LNGM10

灌装传感器

1.3 电源要求

•18 至 30 V 直流，3 W（典型），5 W（最大）

•最小 28 VDC，随附长度为 300 米的 1 mm2 电源线

•启动时，电源在电气部件电源输入端最低电压为 18 V 的条件下必须提供至少 0.5 A

的短暂电流。

•最大稳态电流为 0.2A

•安装（过电压）类别为 II 类，污染等级为 2 级

注

•电源要求假设每根电缆仅向单台核心处理器供电。

•必须选择适宜的电源线长度和导体线径，以便在电源端子获得 0.2 A 的负载电流及至少 18 V

直流电压。

电缆选型公式

M = 18V + (R x L x 0.2A)

•M：最低电源电压

•R：电缆电阻

•L：电缆长度

68 °F (20 °C) 下的典型电源线电阻表 1-1:

线规电阻

14 AWG 0.0050 欧/英尺

16 AWG 0.0080 欧/英尺

安装准备

2高准 LNG 系列科里奥利质量流量计

68 °F (20 °C) 下的典型电源线电阻 (续)表 1-1:

线规电阻

18 AWG 0.0128 欧/英尺

20 AWG 0.0204 欧/英尺

2.5 平方毫米 0.0136 欧/米

1.5 平方毫米 0.0228 欧/米

1.0 平方毫米 0.0340 欧/米

0.75 平方毫米 0.0460 欧/米

0.50 平方毫米 0.0680 欧/米

安装准备

快速安装指南 3

2安装方式

本章所涉及的主题:

•安装传感器

•安装双核处理器（选项 1）

•安装带 MVD Direct Connect 本安型安全栅的增强型核心处理器（选项 2）

2.1 安装传感器

1. 安装 LNGS06。

2. 安装 LNGM10。

2.2 安装双核处理器（选项 1）

将双核处理器安装在管道或墙壁上。

安装方式

4高准 LNG 系列科里奥利质量流量计

双核处理器：管道安装型

图 2-1:

双核处理器：墙壁安装型

图 2-2:

2.3 安装带 MVD Direct Connect 本安型安全栅的增

强型核心处理器（选项 2）

1. 将增强型核心处理器安装在管道或墙壁上。

安装方式

快速安装指南 5

增强型核心处理器：管道安装型

图 2-3:

增强型核心处理器：墙壁安装型

图 2-4:

2. 将安全栅安装在 DIN 导轨上。

安装方式

6高准 LNG 系列科里奥利质量流量计
