Wir freuen uns, dass Sie sich für ein Klauke

Werkzeug entschieden haben und wünschen

Ihnen viel Freude damit.

Sie haben ein Qualitätsprodukt „Made in

Germany“ erworben und erhalten 2 Jahre

Garantie. Diese beginnt mit dem Kaufbe-

legdatum.

Um lange Freude und eine einwandfreie Funk-

tion des Werkzeuges sicherzustellen, muss das

Gerät spätestens beim Erreichen von 10.000

Arbeitsvorgängen oder nach 3 Jahren durch

ein Autorisiertes Service Center (ASC) gewartet

werden. Wird das Wartungsintervall von 10.000

Arbeitsvorgängen nicht eingehalten, erlischt der

Garantieanspruch.

Im Rahmen dieser Wartung werden verschlis-

sene Teile ersetzt und sicherheitsrelevante Teile

geprüft und ggf. vorbeugend ersetzt.

Darüber hinaus empfehlen wir das Gerät jährlich

zur Überprüfung an das zuständige ASC einzu-

senden.

Für Fragen rund um unseren Werkzeugservice

stehen wir Ihnen unter folgenden Rufnummern

persönlich zur Verfügung:

Technik +492332709544

Reparaturen / Leihgeräte +492332709540

Ihr Klauke-Service Team

Die Bluetooth®-Wortmarke und das Bluetooth®-

Symbol sind eingetragene Warenzeichen der

Bluetooth SIG, Inc. und jegliche Verwendung

durch Gustav Klauke GmbH ist lizenziert.

Thank you for choosing a Klauke tool. We hope

it gives you lots of pleasure.

You have purchased a quality product

„Made in Germany“, which is covered by

a 2 year warranty. The warranty commen-

ces from the purchase receipt date.

To ensure lasting enjoyment and a Àawless tool

function, the product must be serviced by an

AuthorisedServiceCenter(ASC)after10,000ope-

rations or after 3 years. Should the service Interval

exceed 10.000 cycles the warranty claim is void.

The Service includes predictive maintenance in

which worn-out parts will be replaced and safety

relevant parts checked/replaced.

We recommend to have the tools checked year-

ly through an Authorized Service Center (ASC).

For questions about our tool service we are per-

sonally available under the following telephone

numbers:

Technical Support +492332709544

Repairs / Loaner tools +492332709540

Your Klauke-Service Team

The Bluetooth® word mark and Bluetooth® sym-

bol are registered trademarks of Bluetooth SIG,

Inc. and any use by Gustav Klauke GmbH is

licensed.

UAP332CFBSA

HE.16973_D © 11/2017

WORK SERVICE DON´T DO General

safety rules

WARNING

Read all safety warnings, instructions, illustrations

and speciﬁcations provided with this power tool.

Failure to follow all instructions listed below may result in

electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference.

HE.16969_B

Gustav Klauke GmbH

Auf dem Knapp 46

•

D-42855 Remscheid

Abb. ähnlich / pic. similar

batch# e.g. 304711

datecode e.g. X = 2027; N = Jan.

consecutive# e.g. „142“ = tool # 142

datecode

Year Code Month Code Month Code

2022 R Jan. N July V

2023 S Feb. P Aug. W

2024 T Mar. Q Sept. X

2025 V Apr. R Oct. Y

2026 W May S Nov. Z

2027 X June T Dec. 1

Auf dem Knapp 46

D-42855

Remscheid

304711

142

UAP332CFBSA

HE.16973_D © 11/2017

1 2

74,5

359,5

186

328

UAP332CFB

Pressing tool

32 kN • 18V

HE.16977_B

For use only with 18V Bosch Battery

WORK SERVICE DON´T DO General

safety rules

<70dB <2,5m/s2

+40°C

-10°C

3,6 kg 32 kN

Applications

Stainless steel, steel max. 54 mm *

Copper, copper alloys max. 54(108) mm/4″*

Multi-layer composite pipe

PEX pipe max. 75 (110) mm*

* These values are system-related

Please contact your system supplier for binding information

Achtung

Beachten Sie die Einhaltung der zum Zeitpunkt der Installation/Verlegung allgemein gültigen Installations/Verlegeanleitungen und der Betriebs-, Bedie-

nungs- und Wartungsanleitungen der Firma KLAUKE einschließlich deren schriftlichen Angaben zum Verwendungsbereich sowie Beachtung der Hinweise

auf die Installations- und Verlegerichtlinien des Systemherstellers.

Bestimmungsgemäße Installation/Verlegung unter Einhaltung der zum Zeitpunkt der Installation/Verlegung geltenden anerkannten Regeln der Technik

sowie aller einschlägigen Gesetze und Verordnungen sind einzuhalten.

Diese Angaben sind systemabhängig. Für verbindliche Informationen wenden Sie sich bitte an Ihren Systemanbieter.

Attention

Please follow the general installation/mapping instructions as well as the operation and Service instructions of the company Gustav Klauke including the

respective written notes on the application range as well as installation and mapping instructions of the system supplier.

Please observe the current generally accepted technical rules as well as all applicable laws and directives for the intended installation/mapping.

These values are system-related. Please contact your system supplier for binding information.

Scope of accessories

Typ SB SB

Typ UW W E

(MP32) UW63 W E

(UW63)

Typ SBKQC

(QC,SSK) QC SSK

1 2

HE.16969_B

Gustav Klauke GmbH

Auf dem Knapp 46 • D-42855 Remscheid

Abb. ähnlich / pic. similar

UAP332CFBSA

HE.16973_D © 11/2017

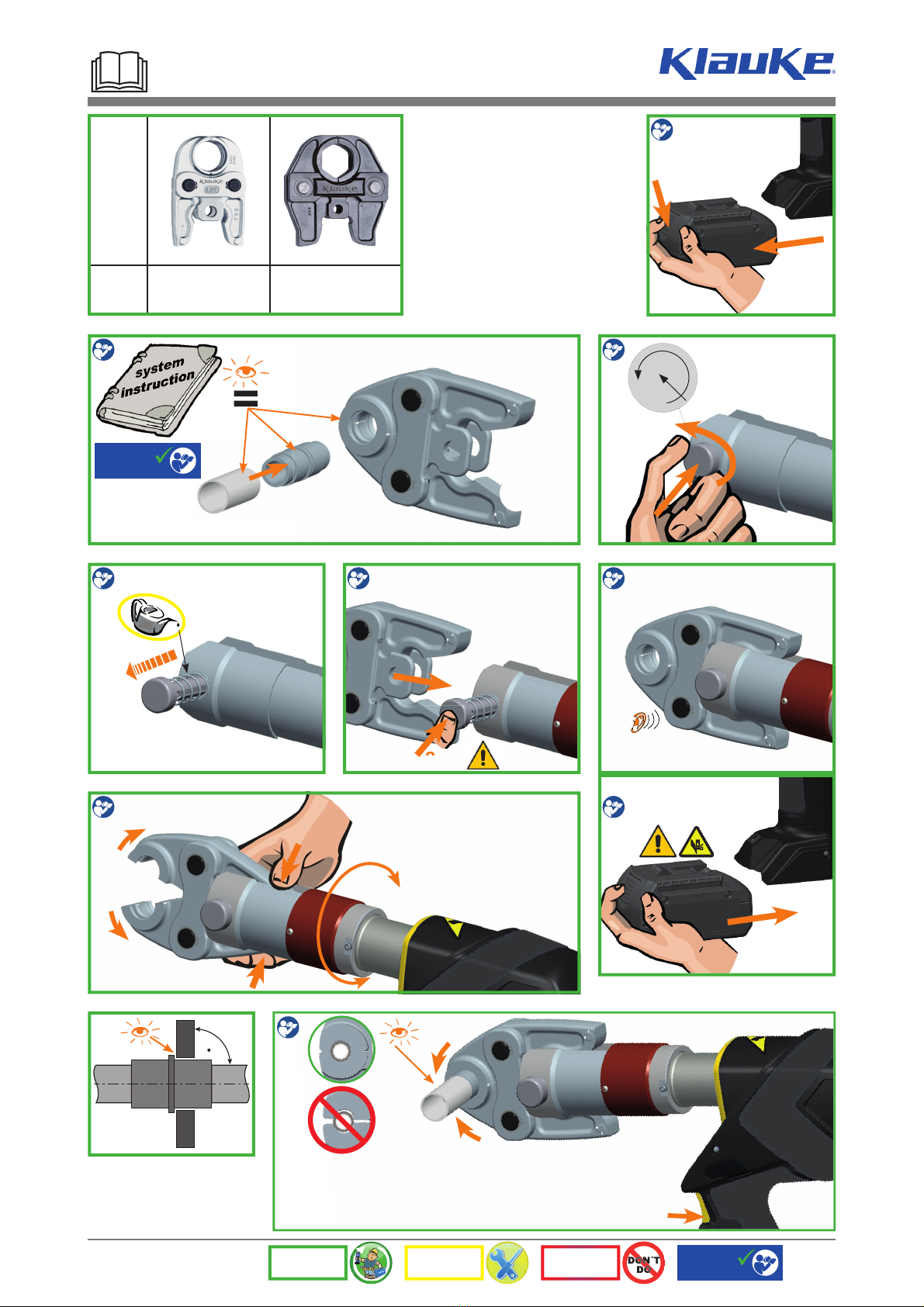

CLICK

WORK SERVICE DON´T DO General

safety rules



45°

Typ SB SB

pic. similar

OIL

General

safety rules

CLICK

PRESS



III

Abb. ähnlich / pic. similar

UAP332CFBSA

HE.16973_D © 11/2017

CLICK

WORK SERVICE DON´T DO General

safety rules





45°

General

safety rules



pic. similar

OIL

PROFILE

DIM XX

CLICK



Typ UW W E

(MP32) UW63 W E

(UW63)

PRESS

Abb. ähnlich / pic. similar

UAP332CFBSA

HE.16973_D © 11/2017

CLICK

WORK SERVICE DON´T DO General

safety rules

General

safety rules

CLICK

PRESS

PROFILE

DIM XX

PROFILE

DIM XX

90°

pic. similar

Typ SBKQC

(QC,SSK) QC SSK

Abb. ähnlich / pic. similar

UAP332CFBSA

HE.16973_D © 11/2017

PRESS

on/off

PRESS

WORK SERVICE DON´T DO General

safety rules

STOP

>350°

Grease

MoS2

OIL

Grease

MoS2

[email protected]

WEEE

2012/19/EU

•

OIL

SAFETY

3 years or

10.000 operations

HE.17537

Abb. ähnlich / pic. similar

UAP332CFBSA

HE.16973_D © 11/2017

30% max.

P 3 bar

ERROR CODE:

****

Bluetooth (if connected) *2

Battery charging level

Current pressure

Pressure max.

Error code *1

3a BT

TOTAL:

t = 0.07 h

Q = 21.12 Ah

n = 174

NEXT SERVICE:

9826 OPsCycles

(until next service)

Since manufacturing:

operating houres

Capacity

# crimps

PRESS

USER 3:

RD3 Doppelklick Doubleclick

Singleclick

enter menue

Doubelclick

select

Doubelclick

conﬁrmed

USER SELECT 3:

RD3 Einfachklick

USER SELECT:

RD3 Doppelklick

USER SELECT:

RD3 Doppelklick

3 sec.

PRESS

F 74 lbf

F 369lbf

to change:

bar / psi

to change:

kN / lbf

bar / psi

kN / lbf

3 sec.

3d BT

PRESS

WORK SERVICE DON´T DO General

safety rules

Klauke i-press®Software

www.klauke.com/connectivity

Klauke i-press®App

PRESS

≤20 sec.

PRESS

REPEAT

> 20 sec.

PRESS

≤20 sec.

VII

Abb. ähnlich / pic. similar

*1 Error codes/ Fehlermeldungen:

1 Overcurrent fuse

2 Overcurrent comparator

3 Overheat board

4 Overheat battery

5 Battery empty, operation stop

6 Faulty crimp motor in operation

7 Faulty crimp motor not in operation

8 Low battery

9 Battery empty

10 RTC battery low

12 Service necessary

13 RTC not found

14 BT unit not found

15 Mobile unit not found

16 Pressure sensor not found

17 Burst pressure exceeded

18 Battery temperature too low

19 Battery reserves

20 Overcurrent fuse (I)

21 Remote Control Battery Low!*

22 Service necessary SAST1

23 Service necessary SAST2

24 Service necessary SAST3

25 Remote mode: tool trigger not actuated*

27 Overheat motor

28 Service necessary: Pressure low

29 Service necessary: Pressure high

1 Überstromsicherung

2 Überstromsicherung durch Komparator

3 Boardtemperatur zu hoch

4 Akkutemperatur zu hoch

5 Akkuspannung zu gering

6 Fehlpressung bei laufendem Motor

7 Fehlpressung bei stehendem Motor

8 Niedrige Akkuspannung

9 Akku leer

10 RTC-Batterie leer

12 Service nötig

13 RTC nicht verfügbar

14 BT-Modul nicht verfügbar

15 Modul nicht verfügbar

16 Drucksensor nicht verfügbar

17 Berstdruck überschritten

18 Akkutemperatur zu gering

19 Batteriereserven zu gering

20 Überstromsicherung (I)

21 Fernbedienung-Batterie schwach*

22 Service notwendig SAST1

23 Service notwendig SAST2

24 Service notwendig SAST3

25 Remote-Modus: WZ-Taster nicht betätigt*

27 Motortemperatur zu hoch

28 Service notwendig: Druck niedrig

29 Service notwendig: Druck hoch

* remote control tools only /

nur bei fernbedienungsfähigen Werkzeugen

*2 (2Hz)

UAP332CFBSA

HE.16973_D © 11/2017

Li-ion

#1 609 92A 19R

#1 609 92A 0F3

Ladegerät GAL 3680 CV GAL 1880 CV

Sachnummer 2 607 225 ...

2 607 226 ...

2 607 225 9..

2 607 226 0..

Akku-Ladespannung

matische Spannungserkennung)

(auto-

V 14,4–36 14,4– 18

Ladestrom 0,8A 8,0

Zulässiger Ladetemperaturbereich °C 0 – 45 0 – 45

Ladezeit bei Akku-Kapazität, ca. (80%) 100% (80%) 100%

– 1,3 Ah min (10) 25 (10) 25

– 1,5 Ah min (10) 25 (10) 25

– 2,0 Ah min (15) 30 (15) 30

– 2,6 Ah min (15) 30 (15) 30

– 3,0 Ah min (20) 35 (20) 35

– 4,0 Ah min (25) 35 (25) 35

– 5,0 Ah min (35) 45 (35) 45

– 6,0 Ah min (35) 50 (35) 50

Anzahl der Akkuzellen 4 – 30 4 – 10

Gewicht entsprechend

EPTA-Procedure 01:2014 9,0gk 0,7

Schutzklasse / II /II

1. 3.

Loading Full

–

RALB1__ (36Wh)

RALB2__ (90Wh)

Use tool only with 18V Bosch Battery

VIII

Abb. ähnlich / pic. similar

Otros manuales para Klauke UAP332CFB

Otros manuales de Herramientas de crimpado de Emerson

Emerson

Emerson Klauke EK 60VPFTCFM Manual de usuario

Emerson

Emerson Klauke mini EBS 8ML Manual de usuario

Emerson

Emerson Klauke ESM 50CFM Manual de usuario

Emerson

Emerson Klauke ESG 55CFM Manual de usuario

Emerson

Emerson Klauke ES 32ISM Manual de usuario

Emerson

Emerson Klauke MAP215CFM Manual de usuario

Emerson

Emerson Klauke ES 105CFB Manual de usuario

Emerson

Emerson Klauke EK 60VPCFB Manual de usuario

Emerson

Emerson Klauke ESM 50ISM Manual de usuario

Emerson

Emerson Klauke EKM 60IDISM Manual de usuario

Emerson

Emerson Klauke ES 20ISM Manual de usuario

Emerson

Emerson Klauke EK 120UNVCFM Manual de usuario

Emerson

Emerson Klauke UAP100120CFM Manual de usuario

Emerson

Emerson klauke ESM 35CFM Manual de usuario

Emerson

Emerson Klauke ESG 105RMCPCFB Manual de usuario

Emerson

Emerson Klauke ES 20RMCCFB Manual de usuario

Emerson

Emerson Klauke EK 60/22CFB Manual de usuario

Emerson

Emerson Klauke MAPAX216CFM Manual de usuario

Emerson

Emerson Klauke ESM 25CFM Manual de usuario

Emerson

Emerson Klauke ESM 35CFB Manual de usuario

Emerson

Emerson Klauke ESM 25ISM Manual de usuario

Emerson

Emerson Klauke ES 20CFM Manual de usuario

Emerson

Emerson Klauke EK 120/42CFB Manual de usuario

Emerson

Emerson Klauke Mini EK30IDML Manual de usuario

Manuales populares de Herramientas de crimpado de otras marcas

Panduit

Panduit CT-1000 Guía del administrador

JST

JST CS 10 Manual de usuario

molex

molex 63811-5100 Manual de usuario

Danfoss

Danfoss ET4200 Manual de usuario

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manual de usuario

TE Connectivity

TE Connectivity 2063528-1 Manual de usuario

molex

molex 63825-3000 Manual de usuario

Tyco Electronics

Tyco Electronics 69156-1 Manual de usuario

CRH

CRH CRL CBLHCT1 Manual de usuario

KIMBALL MIDWEST

KIMBALL MIDWEST 27-798 Manual de instrucciones

Danfoss

Danfoss ET4350 Manual de usuario

Milwaukee

Milwaukee M18 Manual de usuario

HOGERT

HOGERT HT1P169 Manual de usuario

Textron

Textron ESG105L Manual de usuario

Tyco Electronics

Tyco Electronics 90035-3 Manual de usuario

Continental Refrigerator

Continental Refrigerator PC150HD Manual de usuario

TE Connectivity

TE Connectivity ERGOCRIMP 1-1579001-3 Manual de usuario

Tyco Electronics

Tyco Electronics CERTI-CRIMP 90418-1 Manual de usuario
