Endplatte austauschen

Exchanging the end plate

Remplacement de la plaque terminale

Sostituire la piastra terminale

Sustitución de placa final

Byt ut ändplatta

1 Lieferumfang

• 1x Endplatte mit Dichtung und Befestigungsschrauben gemäß Bestellung

• 1x Montageanleitung

2 Identifikation des Produkts

Beachten Sie die Produktangaben auf dem Produkt und der Verpackung.

3 Endplatte wechseln

Das Produkt ist eine Komponente. Beachten Sie bei Demontage und Montage die

Hinweise der Dokumentation Ihres Ventilsystems.

VORSICHT

Verletzungsgefahr durch Montage unter Druck oder Spannung!

Die Montage unter Druck oder anliegender elektrischer Spannung kann zu Ver-

letzungen führen und das Produkt oder Anlagenteile beschädigen. Verlet-

zungsgefahr durch elektrischen Schlag und plötzlichen Druckabbau.

1. Schalten Sie den relevanten Anlagenteil drucklos und spannungsfrei, bevor

Sie folgende Tätigkeiten ausführen:

- Produkt demontieren/montieren

- Stecker ziehen oder anschließen

- Das System montieren/demontieren

2. Sichern Sie die Anlage gegen Wiedereinschalten.

ACHTUNG

Beschädigung der Ventilkontakte!

Durch Herausziehen der Leiterplatte (2) aus dem VS-Block werden die elektri-

schen Kontakte zu den Ventilen des VS gelöst. Erneutes Wiedereinschieben

der Leiterplatte (2) führt zur Beschädigung dieser zuvor gelösten Kontakte!

1. Achten Sie bei der Demontage und dem Einbau des D-Sub-Anschlusses dar-

auf, dass die Leiterplatte (2) nicht aus dem VS-Block gezogen wird.

2. Wurde die Leiterplatte versehentlich herausgezogen, schieben Sie diese auf

keinen Fall in den VS-Block ein!

- Demontieren Sie alle im VS eingebauten Ventile von den Grundplatten.

- Positionieren Sie danach die Leiterplatte wieder im VS-Block.

- Montieren Sie anschließend alle Ventile wieder auf den Grundplatten.

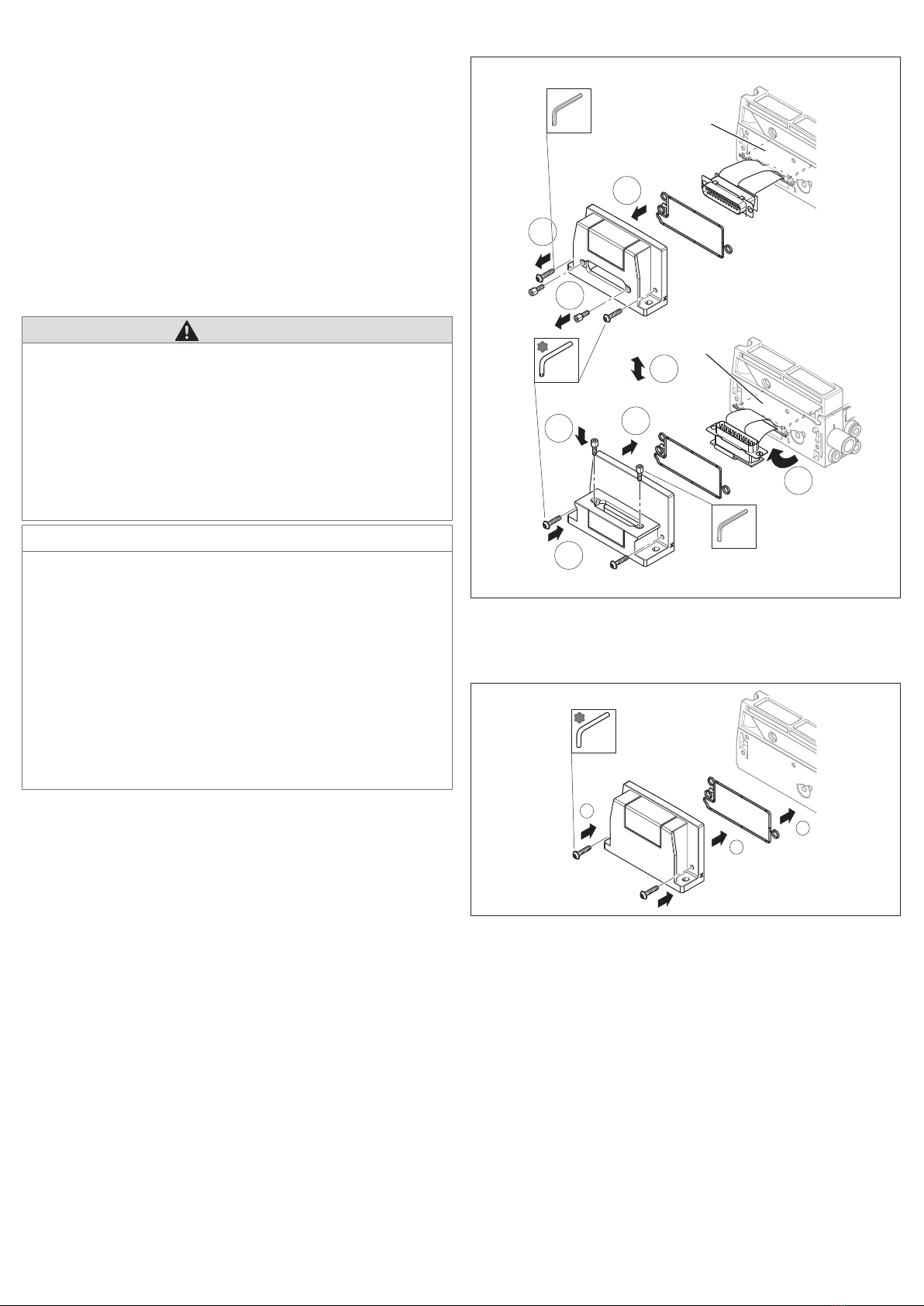

Endplatte mit D-Sub-Anschluss wechseln

= 0,95±0,1 Nm

MD= 0,5±0,1 Nm

SW4,5

MD= 0,5±0,1 Nm

SW4,5

Abb.1: Endplatte mit D-Sub-Anschluss wechseln

2 Leiterplatte

Endplatte für AV03-SW montieren

= 0,95±0,1 Nm

Abb.2: Endplatte für AV03-SW montieren

4 Entsorgung

Befolgen Sie die nationalen Vorschriften zur Entsorgung.

5 Technische Daten

Weitere technische Daten entnehmen Sie bitte der Produktseite im Emerson Sto-

re.

AVENTICS™ AV | R412018510-BAL-001-AE | Deutsch 2

1 Scope of delivery

• 1x end plate with seal and mounting screws, as ordered

• 1x set of assembly instructions

2 Product identification

Observe the product information on the product and packaging.

3 Exchanging the end plate

The product is a component. Observe the documentation information during dis-

assembly and assembly of your valve system.

CAUTION

Danger of injury if assembled under pressure or voltage!

Assembling when under pressure or electrical voltage can lead to injuries and

damage to the product or system components. Danger of injury from electric

shocks and sudden pressure drops.

1. Make sure the relevant system part is not under pressure or voltage before

performing the following tasks:

- Disassembling/assembling the product

-Removing or connecting plugs

- Assembling/disassembling the system

2. Protect the system against being restarted.

NOTICE

Damage to the valve contacts!

Removing the circuit board (2) from the VSblock separates the electrical con-

tacts to the VSvalves. Reinserting the circuit board (2) will result in damage to

the previously separated contacts!

1. Make sure that the circuit board (2) is not removed from the VSblock dur-

ing disassembly and installation of the D-Sub port.

2. If the printed board is accidentally removed, do not slide it back into the VS

block!

- Remove all valves installed in the VS from the base plates.

- Then re-position the circuit board in the VSblock.

- Remount all valves on the base plates.

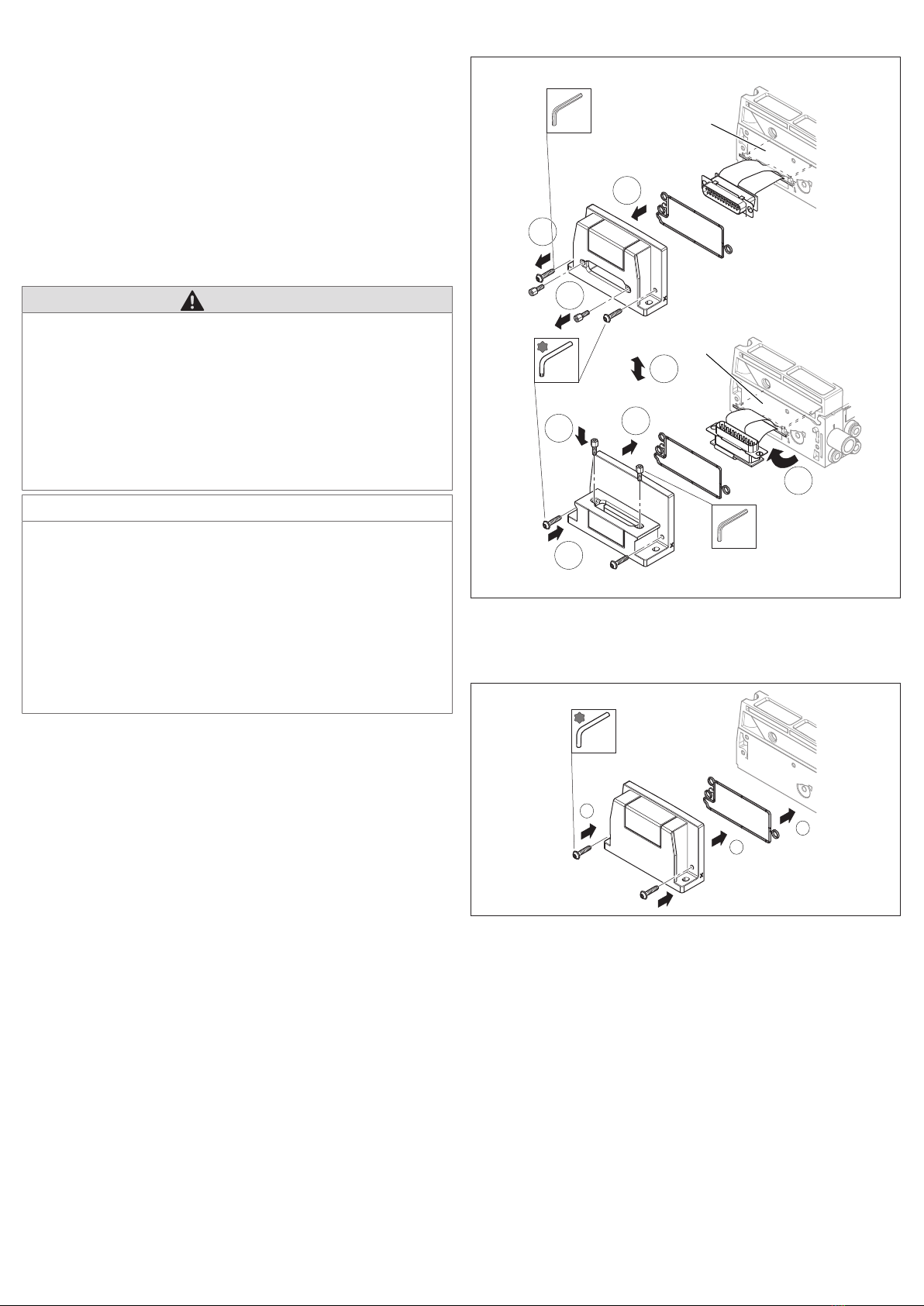

Exchanging the end plate with D-Sub port

= 0,95±0,1 Nm

MD= 0,5±0,1 Nm

SW4,5

MD= 0,5±0,1 Nm

SW4,5

Fig.1: Exchanging the end plate with D-Sub port

2 Circuit board

Assembling the end plate for AV03-SW

= 0,95±0,1 Nm

Fig.2: Assembling the end plate for AV03-SW

4 Disposal

Comply with national regulations regarding disposal.

5 Technical data

Further technical data can be found on the product page at the Emerson store.

AVENTICS™ AV | R412018510-BAL-001-AE | English 3

1 Fourniture

• 1xplaque terminale avec joint et vis de fixation conformément à la com-

mande

• 1xinstructions de montage

2 Identification du produit

Les indications relatives au produit figurant sur celui-ci et sur l’emballage doivent

être respectées.

3 Remplacement de la plaque terminale

Le produit est un composant. Lors du démontage et du montage, observer égale-

ment les remarques figurant dans la documentation de votre îlot de distribution.

ATTENTION

Risque de blessure dû à un montage sous pression ou sous tension!

Le montage sous pression ou sous tension électrique peut provoquer des bles-

sures et endommager le produit ou des parties de l’installation. Risque de bles-

sure dû à une chute de pression subite et une électrocution.

1. Mettre la partie concernée de l’installation hors pression et hors tension

avant de réaliser les opérations suivantes:

- Montage/Démontage du produit

- Branchement ou débranchement du connecteur

- Montage/Démontage du système

2. Protéger l’installation de toute remise en marche.

AVIS

Endommagement des contacts de distributeur!

Le retrait du circuit imprimé (2) du bloc d’îlot de distribution desserre les

contacts électriques des distributeurs de l’îlot de distribution. Une réinsertion

du circuit imprimé (2) peut endommager ces contacts préalablement desser-

rés!

1. Lors du démontage et du montage du raccordement D-SUB, veiller à ne pas

tirer le circuit imprimé (2) hors du bloc d’îlot de distribution.

2. En cas de retrait accidentel du circuit imprimé, ne jamais le réinsérer dans le

bloc d’îlot de distribution!

- Retirer des plaques terminales tous les distributeurs installés dans l’îlot de

distribution.

- Ensuite, positionner à nouveau le circuit imprimé dans le bloc d’îlot de dis-

tribution.

- Enfin, monter à nouveau tous les distributeurs sur les plaques terminales.

Remplacement de la plaque terminale avec raccordement D-SUB

= 0,95±0,1 Nm

MD= 0,5±0,1 Nm

SW4,5

MD= 0,5±0,1 Nm

SW4,5

Fig.1: Remplacement de la plaque terminale avec raccordement D-SUB

2 Circuit imprimé

Monter la plaque terminale pour AV03-SW

= 0,95±0,1 Nm

Fig.2: Monter la plaque terminale pour AV03-SW

4 Mise au rebut

Respecter la réglementation nationale concernant l’élimination.

5 Données techniques

D’autres données techniques sont disponibles sur la page dédiée au produit dans

l’Emerson Store.

AVENTICS™ AV | R412018510-BAL-001-AE | Français 4

1 Fornitura

• 1x piastra terminale con guarnizione e viti di fissaggio come da ordinazione

• 1 copia delle istruzioni di montaggio

2 Identificazione del prodotto

Fare riferimento alle indicazioni relative al prodotto riportate sullo stesso e

sull’imballaggio.

3 Sostituzione della piastra terminale

Il prodotto è un componente. Durante lo smontaggio e il montaggio rispettare le

indicazioni riportate nella documentazione del vostro sistema valvole.

ATTENZIONE

Pericolo di lesioni dovuto a montaggio sotto pressione o tensione!

Il montaggio sotto pressione o con tensione elettrica applicata può provocare

lesioni e danneggiare il prodotto o parti dell’impianto. Pericolo di lesioni a cau-

sa di scossa elettrica e di improvvisa caduta della pressione.

1. Togliere sempre l'alimentazione elettrica e pneumatica della parte rilevante

dell'impianto prima di eseguire le seguenti attività:

- Smontare/montare il prodotto

- Staccare o collegare il connettore

- Smontare/montare il sistema

2. Proteggere l'impianto da riaccensione.

NOTA

Danni ai contatti valvola!

Estraendo il circuito stampato (2) dal blocco VS, i contatti elettrici verso le val-

vole del VS vengono staccati. Inserendo nuovamente il circuito stampato (2) i

contatti allentati in precedenza possono venire danneggiati!

1. Accertarsi che durante lo smontaggio e il montaggio dell’attacco D-Sub il

circuito stampato (2) non venga estratto dal bloccoVS.

2. Se il circuito stampato è stato estratto inavvertitamente, non spingerlo in

nessun caso nel blocco VS!

- Smontare tutte le valvole installate nel VS dalle piastre base.

- Riposizionare quindi il circuito stampato nel blocco VS.

- Montare poi di nuovo tutte le valvole nelle piastre base.

Sostituire la piastra terminale con attacco D-Sub

= 0,95±0,1 Nm

MD= 0,5±0,1 Nm

SW4,5

MD= 0,5±0,1 Nm

SW4,5

Fig.1: Sostituire la piastra terminale con attacco D-Sub

2 Circuito stampato

Montare la piastra terminale per AV03-SW

= 0,95±0,1 Nm

Fig.2: Montare la piastra terminale per AV03-SW

4 Smaltimento

Seguire le norme nazionali per lo smaltimento.

5 Dati tecnici

Per maggiori dati tecnici consultare la pagina del prodotto nell'Emerson Store.

AVENTICS™ AV | R412018510-BAL-001-AE | Italiano 5

1 Volumen de suministro

• 1 placa final con junta y tornillos de fijación según pedido

• 1 manual de instrucciones de montaje

2 Identificación del producto

Tenga en cuenta los datos sobre el producto que figuran en el propio producto y

en el embalaje.

3 Sustitución de la placa final

Este producto es un componente. Para desmontarlo y montarlo debe tener en

cuenta las indicaciones que figuren en la documentación del sistema de válvulas.

ATENCIÓN

¡Peligro de lesiones por montaje con presión o tensión!

El montaje con presencia de tensión eléctrica o presión puede provocar lesio-

nes o dañar el producto y otros componentes de la instalación. Peligro de lesio-

nes por descarga eléctrica o caída de presión repentina.

1. Desconecte la presión y la tensión de la parte de la instalación que corres-

ponda antes de ejecutar las tareas siguientes:

- Desmontar/montar el producto

- Enchufar o desenchufar conectores

- Montar/desmontar el sistema

2. Disponga medios de bloqueo para impedir que la instalación se pueda co-

nectar.

NOTA

¡Daño de los contactos de las válvulas!

Si se extrae la placa de circuito(2) del bloqueVS, se aflojan los contactos eléc-

tricos de las válvulas del VS. Dichos contactos resultan dañados al volver a in-

troducir la placa de circuito(2).

1. Al desmontar y montar la conexión D-Sub, asegúrese de que no se extrae la

placa de circuito(2) del bloqueVS.

2. Si se ha extraído de forma inadvertida, no debe en ningún caso introducirla

en el bloqueVS.

- Desmonte todas las válvulas del VS de sus placas base.

- A continuación, coloque la placa de circuito en el bloqueVS.

- Finalmente, vuelva a montar todas las válvulas en las placas base.

Sustitución de placa final con conexión D-Sub

= 0,95±0,1 Nm

MD= 0,5±0,1 Nm

SW4,5

MD= 0,5±0,1 Nm

SW4,5

Fig.1: Sustitución de placa final con conexión D-Sub

2 Placa de circuitos

Montaje de la placa final para AV03-SW

= 0,95±0,1 Nm

Fig.2: Montaje de la placa final para AV03-SW

4 Eliminación de residuos

Tenga en cuenta las disposiciones vigentes en el país de utilización en materia de

eliminación de residuos.

5 Datos técnicos

Encontrará más datos técnicos en la página del producto en Emerson Store.

AVENTICS™ AV | R412018510-BAL-001-AE | Español 6

1 Leveransomfattning

• 1 st. ändplatta med tätning och fästskruvar enligt beställning

• 1 monteringsanvisning

2 Produktidentifikation

Observera produktinformationen på produkten och förpackningen.

3 Byt ändplatta

Produkten är en komponent. Följ anvisningarna i dokumentationen för ditt

ventilsystem vid demontering och montering.

SE UPP

Risk för personskador vid montering med tryck och spänning!

Om montering sker när anläggningen är under tryck eller elektrisk spänning

kan detta leda till personskador och skador på produkten eller

anläggningsdelarna. Risk för skada på grund av elektriska stötar och plötsligt

tryckfall.

1. Gör de aktuella anläggningsdelarna spänningsfria och trycklösa, innan du

påbörjar följande arbeten:

- Demontera/montera produkten

- Ta bort eller ansluta kontakten

- Demontera/montera systemet

2. Se till att anläggningen inte kan kopplas till av misstag.

OBS!

Skada på ventilkontakterna!

Genom att dra ut ledarplattan (2) ur VS-blocket lossas elkontakterna till VS-

ventilerna. Om ledarplattan (2) skjuts in igen skadas de tidigare lossade

kontakterna!

1. Se till att ledarplattan (2) inte dras ut ur VS-blocket när D-Sub-anslutningen

demonteras och monteras.

2. Om man råkar dra ut ledarplattan av misstag ska man absolut inte skjuta in

den i VS-blocket igen!

- Demontera alla ventiler i VS från grundplattorna.

- Sätt sedan tillbaka ledarplattan i VS-blocket.

- Montera sedan tillbaka alla ventiler på grundplattorna.

Byt ändplatta med D-Sub-anslutning

= 0,95±0,1 Nm

MD= 0,5±0,1 Nm

SW4,5

MD= 0,5±0,1 Nm

SW4,5

Bild1: Byt ändplatta med D-Sub-anslutning

2 Ledarplatta

Montera ändplattan för AV03-SW

= 0,95±0,1 Nm

Bild2: Montera ändplattan för AV03-SW

4 Avfallshantering

Följ nationella regler för avfallshantering.

5 Tekniska data

Ytterligare tekniska data hittar du på produktsidan i Emerson Store.

AVENTICS™ AV | R412018510-BAL-001-AE | Svenska 7

Emerson Automation Solutions

AVENTICS GmbH

Ulmer Straße 4

30880 Laatzen, GERMANY

phone +49 511 2136-0

fax +49 511 2136-269

www.emerson.com/aventics

[email protected]

Further addresses:

www.emerson.com/contactus

The data specified above only serve to describe the product. No statements concerning a cer-

tain condition or suitability for a certain application can be derived from our information. The

given information does not release the user from the obligation of own judgement and verifi-

cation. It must be remembered that our products are subject to a natural process of wear and

aging.

An example configuration is depicted on the title page. The delivered product may thus vary

from that in the illustration.

Translation of the original operating instructions. The original operating instructions were

created in the German language.

ses of proprietary rights applications. This document may not be reproduced or given to third

parties without our consent.

The Emerson logo is a trademark and service mark of Emerson Electric Co. AVENTICS is a mark

of one of the Emerson Automation Solutions family of business units. All other marks are pro-

perty of their respective owners.

Tabla de contenidos

Idiomas:

Otros manuales de Unidad de control de Emerson

Emerson

Emerson Anderson Greenwood Guía de inicio rápido

Emerson

Emerson SAPAG 8400 Series Especificaciones técnicas

Emerson

Emerson FB1100 Manual de lista de piezas

Emerson

Emerson Liebert iCOM Manual de usuario

Emerson

Emerson PENBERTHY N7 Series Manual

Emerson

Emerson FASANI Manual de usuario

Emerson

Emerson Fisher N201 Series Manual de usuario

Emerson

Emerson Fisher Z500 Manual de usuario

Emerson

Emerson ANDERSON GREENWOOD 9300H Manual de usuario

Emerson

Emerson Fisher EWD Manual de usuario

Emerson

Emerson Fisher 92B Manual de usuario

Emerson

Emerson IC200UEM001 Manual de usuario

Emerson

Emerson White-Rodgers 36C01 Manual de usuario

Emerson

Emerson FM-3 Manual de usuario

Emerson

Emerson Fisher Large ET Manual de usuario

Emerson

Emerson Fisher V260 Manual de usuario

Emerson

Emerson Enardo ES-850 Series Manual de usuario

Emerson

Emerson Fisher YD Manual de usuario

Emerson

Emerson ASCO 290 Series Manual de usuario

Emerson

Emerson Fisher 1805P Series Manual de usuario

Emerson

Emerson Fisher POSI-SEAL A31A Manual de usuario

Emerson

Emerson YARWAY 9100 ARC Series Manual

Emerson

Emerson Keystone 952 Manual de usuario

Emerson

Emerson Sempell PSRV VS99 Manual de usuario

Manuales populares de Unidad de control de otras marcas

Festo

Festo Compact Performance CP-FB6-E Manual de lista de piezas

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manual de usuario

JS Automation

JS Automation MPC3034A Manual de usuario

JAUDT

JAUDT SW GII 6406 Series Guía rápida

Spektrum

Spektrum Air Module System Manual de usuario

BOC Edwards

BOC Edwards Q Series Manual de usuario

KHADAS

KHADAS BT Magic Manual de usuario

Etherma

Etherma eNEXHO-IL Manual de usuario

PMFoundations

PMFoundations Attenuverter Manual de usuario

GEA

GEA VARIVENT Manual de usuario

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manual de usuario

Altronix

Altronix LINQ8PD Instrucciones de montaje

Eaton

Eaton Powerware Series Manual de usuario

WAGO

WAGO 750-407/040-000 Manual de usuario

Sony

Sony CCU-590 Manual de usuario

Graco

Graco 25D614 Manual de usuario

Task Force Tips

Task Force Tips YE-RF-900 Manual de programación

Shini

Shini SPV-U Series Manual de usuario
