1
FHT8-Set
Funk-Heizkörperthermostat
Komplettset (S. 1)
Heating control set (P. 38)
Bedienungsanleitung
User manual
ELV Elektronik AG • PF 1000 • D-26787 Leer
Telefon 0491/6008-88 • Telefax 0491/6008-244
2
1. Ausgabe Deutsch Januar 2010
Dokumentation © 2010 ELV Ltd. Hongkong
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf dieses Handbuch auch nicht auszugs-
weise in irgendeiner Form reproduziert werden oder unter
Verwendung elektronischer, mechanischer oder chemischer
Verfahren vervielfältigt oder verarbeitet werden.
Es ist möglich, daß das vorliegende Handbuch noch druck-
technische Mängel oder Druckfehler aufweist. Die Angaben
in diesem Handbuch werden jedoch regelmäßig überprüft
und Korrekturen in der nächsten Ausgabe vorgenommen.
Für Fehler technischer oder drucktechnischer Art und ihre
Folgen übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können
ohne Vorankündigung vorgenommen werden.
91511, FHT8R-3, FHT8V-2 , V1.0
3
Inhalt
1. Beschreibung des Systems............................................ 4
1.1 Allgemeine Informationen/Verwendungszweck......... 4
1.2 Funktionsweise.......................................................... 5
1.3 Sicherheitscode......................................................... 5
1.4 Technische Hinweise................................................. 6
1.5 Lieferumfang ............................................................. 7
2. Sicherheitshinweise........................................................ 7
3. Installation des Systems................................................. 7
3.1 Anbringen der Regeleinheit FHT 8R.......................... 7
3.2 Anbringen des Ventilantriebes FHT 8V.................... 11
4. Programmieren des Systems ....................................... 13
4.1 Einstellen der Komforttemperatur und
der Absenktemperatur............................................ 14
4.2 Das Wochenprofil gestalten ................................... 15
4.3 Betriebsarten.......................................................... 17
4.4 Tastensperre........................................................... 19
4.5 Wechsel zwischen Komfort- und Absenktemperatur. 19
4.6 Heizpause .............................................................. 19
4.7 Schließen des Ventils ............................................. 20
4.8 Notbetrieb des Ventilantriebes .............................. 21
4.9 Sonderfunktionen................................................... 21
5. Batteriewechsel............................................................ 31
5.1 Regeleinheit............................................................. 31
5.2 Ventilantrieb............................................................. 32
6. Problembehebung........................................................ 34
6.1 Fehlermeldungen..................................................... 34
6.2 Störungen der Funkübertragung............................. 35
7. Hinweise zum Funkbetrieb........................................... 36
8. Entsorgungshinweise ................................................... 36
9. Technische Eigenschaften............................................ 37
4
1. Beschreibung des Systems
1.1 Allgemeine Informationen/Verwendungszweck
Das Funk-Heizkörperthermostat-System dient zur Tempera-
turregelung in Einzelräumen, in denen die Regulierung der
über Heizkörper abgegebenen Wärme durch die Drosselung
des Heizwasserflusses erfolgt.
Das System ist nur bestimmungsgemäß einzuset-
zen. Eine anderweitige Verwendung, z. B an Kühl-
anlagen, Fußbodenheizungen etc. ist nicht zulässig
und kann zu schweren Schäden führen.
Das Funk-Heizkörperthermostat-System bietet zahlreiche
Vorteile gegenüber einfachen, mechanischen Thermostaten.
• DurchdieAufteilunginden/oderdieamHeizkörpermon-
tierte Ventilantriebe FHT 8V und die an der Wand ange-
brachte Bedien- und Regeleinheit FHT 8R sind Einstel-
lungen sehr komfortabel durchführbar.
• Das an die Lebensgewohnheiten anpassbare Zeitpro-
gramm ermöglicht es, dass der Raum stets angenehm
warm ist, wenn er genutzt wird, während zu anderen Zeiten
durch Absenken der Temperatur Energie gespart wird. Das
lästige Herauf- und Herunterdrehen des Thermostats von
Hand entfällt.
• Verkalkungsschutz:einmalwöchentlichfährtderVentilan-
trieb das Ventil auf und zu und verhindert so das Festset-
zen durch Ablagerungen.
5
1.2 Funktionsweise
In der Regeleinheit FHT 8R wird die Raumtemperatur gemes-
sen und mit der durch das Zeitprogramm bzw. der von Hand
vorgegebenen Soll-Temperatur verglichen. Aus der Differenz
errechnet der Regelalgorithmus, wie das Ventil verfahren wer-
den muss, um die gewünschte Temperatur zu erreichen. In
einem Zeitraster von ca. 2 Minuten werden per Funk Befehle
zu dem am Heizkörper montierten Ventilantrieb übertragen,
der die zugeführte Heizwärme entsprechend reguliert.
1.3 Sicherheitscode
Zur Absicherung gegen Störungen von anderen Funksyste-
men und um mehrere Funk-Heizkörperthermostat- Systeme
unabhängig voneinander in einem Haushalt betreiben zu kön-
nen, ist das Funksignal mit einem zweiteiligen Sicherheits-
code versehen. Jeder Teil umfasst 100 verschiedene Ein-
stellmöglichkeiten, sodass insgesamt 10000 verschiedene
Sicherheitscodes zur Verfügung stehen. Damit die Regel-
einheit und der/die Ventilantriebe miteinander kommunizie-
ren können, muss bei allen Geräten eines Raumes der selbe
Sicherheitscode eingestellt sein. Werksseitig wurde diesem
Set bereits ein (zufälliger) Sicherheitscode zugeteilt, so dass
hier keine Einstellung erforderlich ist.
Lediglich beim Einsatz zusätzlicher Antriebe muss diesen der
Sicherheitscode übermittelt werden. Dies ist über die ent-
sprechende Sonderfunktion möglich (s. Kapitel 4.9.5).
6
1.4 Technische Hinweise
• Verwenden Sie ausschließlich Alkaline-Batterien. Akkus
und andere Batterien eignen sich aufgrund der geringeren
Spannung bzw. starken Selbstentladung nicht und können
Funktionsstörungen verursachen.
• DieFreifeld-ReichweitedesverwendetenFunksystemsliegt
bei 100 m. Dies ist für die innerhalb eines Raumes zu über-
brückende, wesentlich geringere Distanz auch unter den
systembedingt ungünstigen Umgebungsbedingungen (Ab-
schirmwirkung des Heizkörpers etc.) völlig ausreichend. Sollte
es dennoch zu Problemen mit der Funkübertragung kommen,
finden Sie Hinweise zur Behebung im Kapitel 6.1.
• DieSendeleistungbeträgtwenigerals10mWundliegt
somit weit unter der eines Handys, dessen Sendeleistung
mehr als 200-mal größer sein kann. Beeinträchtigungen
für empfindliche Menschen und Tiere sind somit nicht zu
erwarten.
• ReinigenSiedasGerätnurmiteinemtrockenenLeinen-
tuch, das bei starken Verschmutzungen leicht angefeuch-
tet sein darf. Verwenden Sie zur Reinigung keine löse-
mittelhaltigen Reinigungsmittel. Achten Sie darauf, dass
keine Feuchtigkeit in das Geräteinnere gelangt.
•Das Aufheizen eines Raumes benötigt abhängig von der
Dimensionierung der Heizkörper einige Zeit. Wird der Soll-
wert geändert, so ändert sich die Raumtemperatur mit
einer entsprechenden Verzögerung. Abweichungen zwi-
schen Sollwert und Raumtemperatur können zudem von
verschiedenen Störgrößen, wie z. B. Zugluft, Fremdwär-
mequellen im Raum oder einer unzureichenden Wärme-
zufuhr vom Heizkessel verursacht werden.
•Die Temperaturmessung erfolgt mit hoher Genauigkeit
(Abweichung < 1K) innerhalb des Reglers. Um ein unnö-
tig häufiges Verstellen des Ventils z. B. bei kurzzeitigen
7
Änderungen der Raumtemperatur durch das Öffnen einer
Tür, zu verhindern wird der Messwert über mehrere Mes-
sungen gemittelt.
1.5 Lieferumfang
1 x Regeleinheit FHT 8R
1 x Wandhalter für die Regeleinheit mit Befestigungsmaterial
1 x Ventilantrieb FHT 8V
1 x Satz Adapterringe für Danfoss-Ventile (3 Stück)
1 x Bedienungsanleitung
4 x Mignon-Batterie
1 x Kurzanleitung
Zusätzliche Ventilantriebe (FHT 8V) können im Handel sepa-
rat erworben werden.
2. Sicherheitshinweise
Die Geräte sind keine Spielzeuge, erlauben Sie Kindern nicht
damit zu spielen. Verpackungsmaterial nicht achtlos liegen
lassen, dies kann für Kinder zu einem gefährlichen Spielzeug
werden. Öffnen Sie das Gerät nicht, es enthält keine durch
den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie
das Gerät an den Service.
3. Installation des Systems
3.1 Anbringen der Regeleinheit FHT 8R
3.1.1 Geeigneter Montageort
Wählen Sie einen geeigneten Ort für das Anbringen der Re-
geleinheit.Diesersollte:
• zentralindemRaumliegen,indemdieTemperaturgere-
gelt werden soll
• gutzugänglichsein
8
• inAugenhöheliegen
• nichtaneinerschlechtisoliertenAußenwandsein
• keinerdirektenSonnenbestrahlungunterliegen
• nichtaufgroßenMetallgegenständensein
• keinenStöreinüssenvonWärmequellenwieFernseher,
Lampen, Kühlschränke etc. ausgesetzt sein
3.1.2 Montage des Wandhalters
ZurMontagegehenSiewiefolgtvor:
• NehmenSiedenWandhaltervonderRückseitederRe-
geleinheit ab, indem Sie diesen nach unten schieben.
• HaltenSiedenWandhaltermitder
runden Seite nach oben weisend
lotrecht an die Wand.
• Markieren Sie durch die beiden
Langlöcher die Position der Boh-
rungen.
• EntfernenSiedenWandhalterund
bohren Sie an den Markierungen
ausreichend tief mit einem 6-mm-
Bohrer. Achten Sie hierbei darauf,
dass keine Leitungen etc. ange-
bohrt werden.
• VersehenSiedieBohrlöchermitdenbeiliegendenDübeln
und montieren Sie den Wandhalter mit Hilfe der ebenfalls
beiliegenden Schrauben.
3.1.3 Einlegen der Batterien in die Regeleinheit
• ÖffnenSiedenanderRückseitebendlichenBatteriefach-
deckel der Regeleinheit und legen Sie die Batterien pol-
ungsrichtigein.Achtung:Bitteunbedingtdiedargestellte
Polarität beachten, da die Elektronik sonst evtl. zerstört
wird.
9
• SchließenSiedasBatteriefach.
Nach einem kurzen Displaytest sind folgende Einstellungen
anderRegeleinheitvorzunehmen:

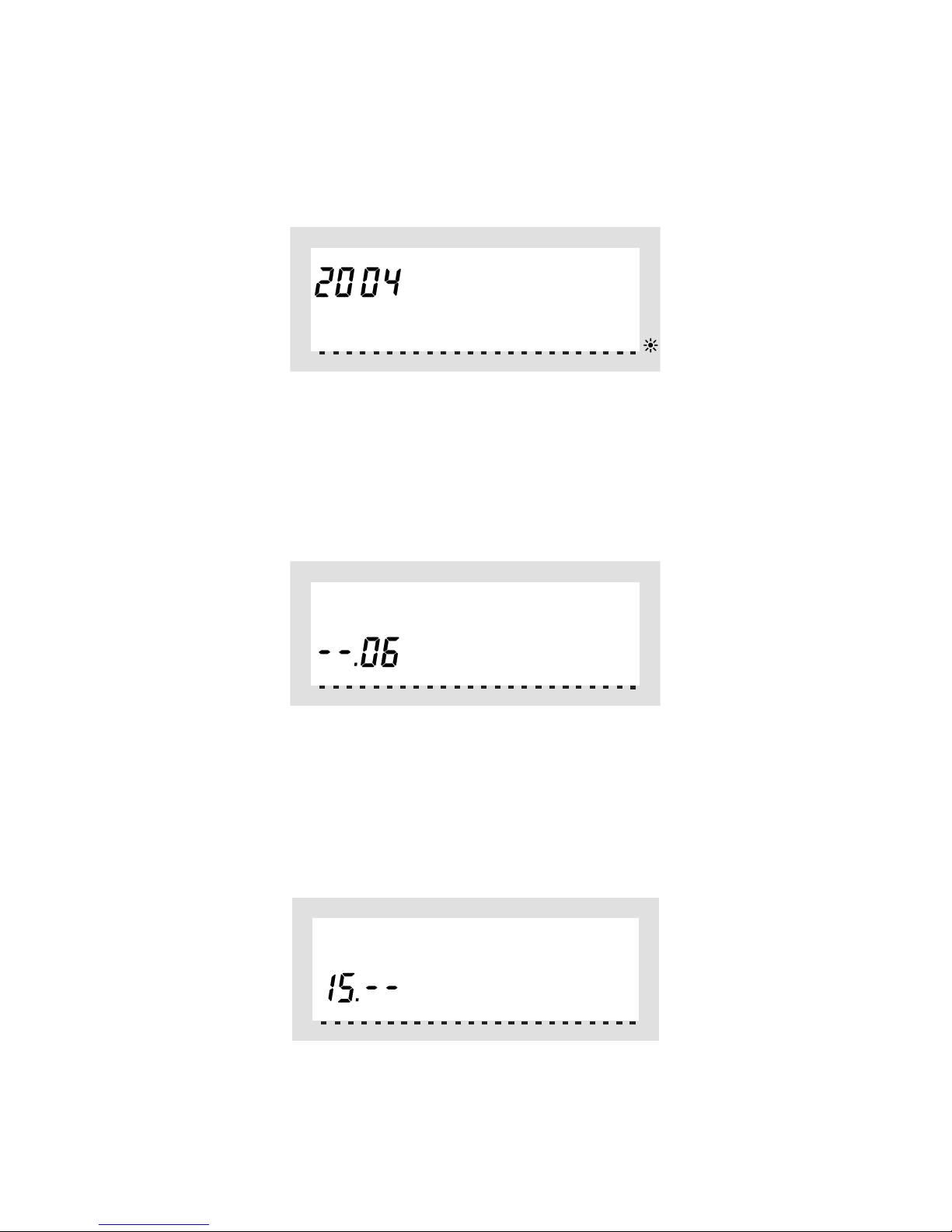

• EinstellungJahr:EserscheintfolgendeAnzeige:
M�O�
DI�M�I�
DO�
F�R�
S�A�
S�O�
0�6�1�2�1�8�2�4�
P�r�o�g�
• StellenSiemitdemStellraddasJahreinund
bestätigen Sie mit der Taste „PROG”.
• EinstellungMonat:EserscheintfolgendeAnzeige:
MO
DI MI
DO
FR
SA
SO
0612 18 24
• StellenSiemitdemStellraddenMonateinund
• bestätigenSiemitderTaste„PROG”.
• EinstellungTag:EserscheintfolgendeAnzeige:
M O
DI
M I
DO
FR
SA
SO
0612 18 24
• StellenSiemitdemStellraddenTageinund
• bestätigenSiemitderTaste„PROG”.
• EinstellungUhrzeit:EserscheintfolgendeAnzeige:
10
MO
DI MI
DO
FR
SA
SO
0612 18 24
• StellenSiemitdemStellraddieStundeneinund
• bestätigenSiemitderTaste„PROG”.
• EserscheintfolgendeAnzeige:
M O
DI
M I
DO
FR
SA
SO
0612 18 24
• StellenSiemitdemStellraddieMinutenein.
• BestätigenSiemitderTaste„PROG”.
• Anschließend zeigt das Dis-
play „Sync” und „120” an.
Jetzt zählt die Regeleinheit im
1Sekunden-Takt herunter und
befindet sich nach Ablauf von
120 Sekunden im normalen Be-
triebsmodus.
• SchiebenSiedieRegeleinheit
von oben bis zum Einrasten auf
die Wandhalterung.
