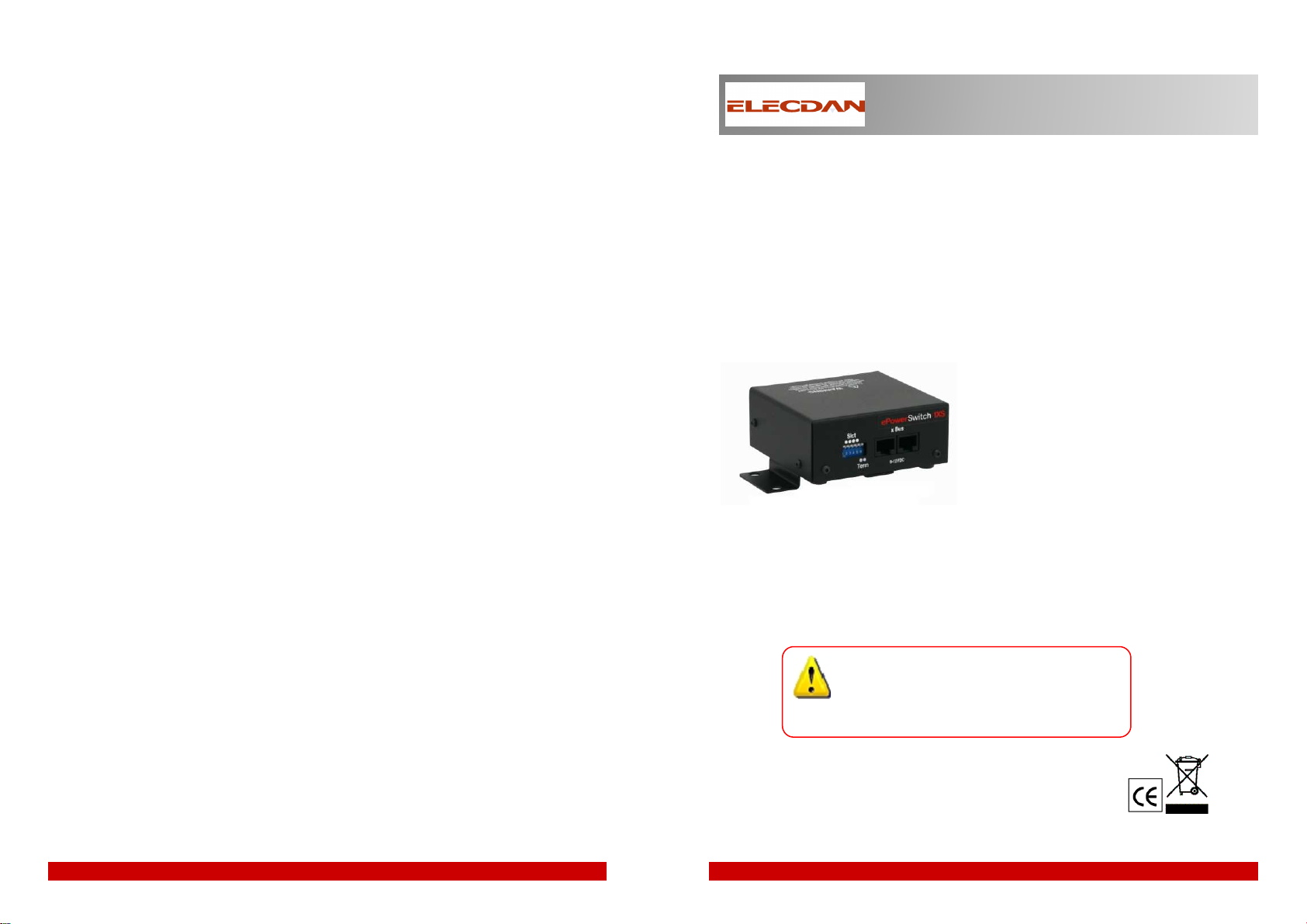

1. A l'aide du câble de liaison RJ45 fourni (ou tout autre câble
réseau RJ45), reliez l'un des connecteurs xBus de
l'ePowerSwitch 1XS à l'un des connecteurs xBus de
l'ePowerSwitch 4XM, 8XM ou du système ElecGuard.
Pour cascader plusieurs ePowerSwitch, reliez le suivant au
précédent à l'aide d'un câble réseau RJ45 standard.
2. Allouez une adresse à chaque ePowerSwitch 1XS en
positionnant les micro-interrupteurs marqués "Slct" sur la
face avant selon les indications du tableau ci-dessous.
- Débranchez le câble secteur et le câble xBus de l'appareil
avant de basculer les micro-interrupteurs.
- N'attribuez jamais la même adresse à deux ePowerSwitch
connectés sur un même réseau.
Position Off = switch vers le haut
Position On = switch vers le bas
Le DIP-Switch 1 est situé à gauche
Les DIP-Switch 5 et 6 permettent
d'activer les résistances de
terminaison
Adresse
EPS Satellite
DIP-Switch
1
DIP-Switch
2
DIP-Switch
3
DIP-Switch
4
1Off Off Off Off
2 [ON] Off Off Off
3Off [ON] Off Off
4 [ON] [ON] Off Off
5Off Off [ON] Off
6 [ON] Off [ON] Off
7Off [ON] [ON] Off
8 [ON] [ON] [ON] Off
9Off Off Off [ON]
1 [ON] Off Off [ON]
11 Off [ON] Off [ON]
12 [ON] [ON] Off [ON]
13 Off Off [ON] [ON]
14 [ON] Off [ON] [ON]
15 Off [ON] [ON] [ON]
16 [ON] [ON] [ON] [ON]
3. Sur les 2 appareils situés à chaque extrémité du réseau xBus,
activez les résistances de terminaison en mettant les DIP-
Switch 5 et 6 sur ON.
4. Reliez le câble d'alimentation à une prise secteur avec terre.
1. Démarrez votre navigateur et saisissez l’adresse IP de
votre EPS 4XM, 8XM ou du système ElecGuard :
http://192.168.100.202/sysadmin.htm par exemple.
2. Saisissez le nom et le mot de passe administrateur
(admin par défaut pour les deux). La page d’accueil
apparaît et vous permet de configurer votre appareil.
3. Cliquez sur l’onglet Settings puis sur Peripherals.
Cette page affiche tous les périphériques connectés.
- Si le périphérique est correctement connecté, il sera
reconnu automatiquement et apparaîtra sur cette page
au bout de 1 à 60 secondes. Dans ce cas, les symboles
Edit et Info correspondants sont rouges.
- Si vous avez sélectionné une adresse qui est déjà
utilisée par un autre périphérique sur l'xBus, un conflit
d'adresse se produira et les symboles Edit et Info seront
affichés en noir. Dans ce cas, déconnectez le dernier
périphérique connecté, sélectionnez une autre adresse à
l'aide des micro-interrupteurs et reconnectez-le.
4. Configurez les paramètres de votre ePowerSwitch 1XS
en cliquant sur le bouton Edit.
5. Activez votre ePowerSwitch 1XS en cochant la case
correspondante.
1. Installation
2. Configuration
1. Démarrez votre navigateur et saisissez l’adresse IP de
votre EPS 4XM, 8XM ou du système ElecGuard :
http://192.168.100.202 par exemple.
2. Saisissez le nom et le mot de passe administrateur ou
utilisateur.
- le bouton Off vous permet de mettre la prise hors
tension,
- le bouton On vous permet de mettre la prise sous
tension,
- le bouton Restart vous permet de redémarrer la prise.
3. Contrôle de la prise secteur
