EINHELL BT-SM 2131 DUAL Manual de usuario
BT-SM 2131 Dual
Sliding Mitre Saw Artikel-Nr.: 4300830
Ident-Nr.: 11010
Komponenten / Ersatzteile
Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung
3 430083001003 hex bolt M10x30
4 430083001004 hex thin nutM10
20 430083001020 cross panhead screw M4x10 für Tischeinlage M4x10
21 430083001021 kerf board
22 430083001022 turnplate pointer
23 430083001023 cross panhead screw M5x16
24 430083001024 spring washer5
25 430083001025 flat washer5
38 430083001038 back bearing pole
39 430083001039 supporting pole
46 430083001046 locking screw für Werkstückauflage
49 430083001049 support
50 430083001050 flat washer6
51 430083001051 lnner hex screw M6x16
52 430083001052 support left panel links
53 430083001053 locking screwM6x85
Komponenten / Ersatzteile
Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung
96 430083001096 support right panel rechts
112 430083001112 lnner hex screw M8x16-L linksgewinde M8x16
113 430083001113 big flat washer8
114 430083001114 outside board of saw balde
116 430083001116 inner board of saw blade
136 430083001136 cable wire clamp
137 430083001137 power cord
140 430083001140 clamping knodM6x55 für Schnitttiefenbegrenzung
145 430083001145 below handle
148 430083001148 transformer
149 430083001149 capacitor0.33uF
150 430083001150 top handle
151 430083001151 self-tapping screw st4.8x32
152 430083001152 handle
153 430083001153 self-tapping screw st4.8x38
157 430083001157 switch
158 430083001158 switch button
159 430083001159 bless spring of switch button
160 430083001160 microswitch
172 430083001172 stator
174 430083001174 housing
175 430083001175 brush holder(pair)
176 430083001176 carbon brush(pair)
177 430083001177 brush holder end cap
196 430083001196 cage spanner 6mm
901 430083001901 workpiece clip assy.
902 430083001902 pulling pole assy.
903 430083001903 rocking arm assy.
904 430083001904 rocking arm spanner assy.
905 430083001905 active cover link assy.
906 430083001906 self-lock button assy.
907 430083001907 gear box assy.
908 430083001908 locking handle assy.
909 430083001909 dust bag assy.
0 430083001197 front foot left
0 430083001198 back foot right
0 430083001199 back foot left
0 430083001200 front foot right
0 430083001201 screw for foot für Standfuss
0 430083001202 Screw for foot für Standfuss
0 430083001203 washer for foot für Standfuss
0 430083001204 spring washer for foot
0 430083001205 cage spanner 5mm
Art.-Nr.: 43.008.30 I.-Nr.: 11010
kOriginalbetriebsanleitung
Zug-, Kapp- und Gehrungssäge
tOriginal operating instructions
Drag, Crosscut and Miter Saw
pMode d’emploi d’origine
Scie à onglet radiale
CIstruzioni per l’uso originali
Sega a trazione per troncature e tagli obliqui
UOriginal-bruksanvisning
Drag-, kap- och geringssåg
jOriginální návod k obsluze
Kapovací a pokosová pila s pojezdem
WOriginálny návod na obsluhu
Tesárska, kapovacia a pokosová píla
NOriginele handleiding
Trek-, afkort- en verstekzaag
mManual de instrucciones original
Sierra de tracción, oscilante y para cortar
ingletes
OManual de instruções original
Serra de tracção, corte transversal e
meia-esquadria
qAlkuperäiskäyttöohje
Veto-, katkaisu- ja jiirisaha
zΠρωτότυπες Οδηγίες χρήσης
Φαλτσοπρίονο και πριόνι κάθετης κοπής
ZOrijinal Kullanma Talimatı
Gönye Kesme
BT-SM
2131 Dual
Anleitung_BT_SM_2131_Dual_SPK7:_ 14.10.2010 15:37 Uhr Seite 1
1
22 38 13
9b
34
8
19
6
7
18
9d
2 3
2
34 11 10
35 21
6
7
28
5
17 15 12
16
9a
1810
14 13 13
26
21 14
33
20
37 2427 25 23
24
24
12
23 z
8
g (8x) h (4x) i (12x)
j (12x)
9a 9b 9c 9d
10 d
c
Anleitung_BT_SM_2131_Dual_SPK7:_ 14.10.2010 15:38 Uhr Seite 2

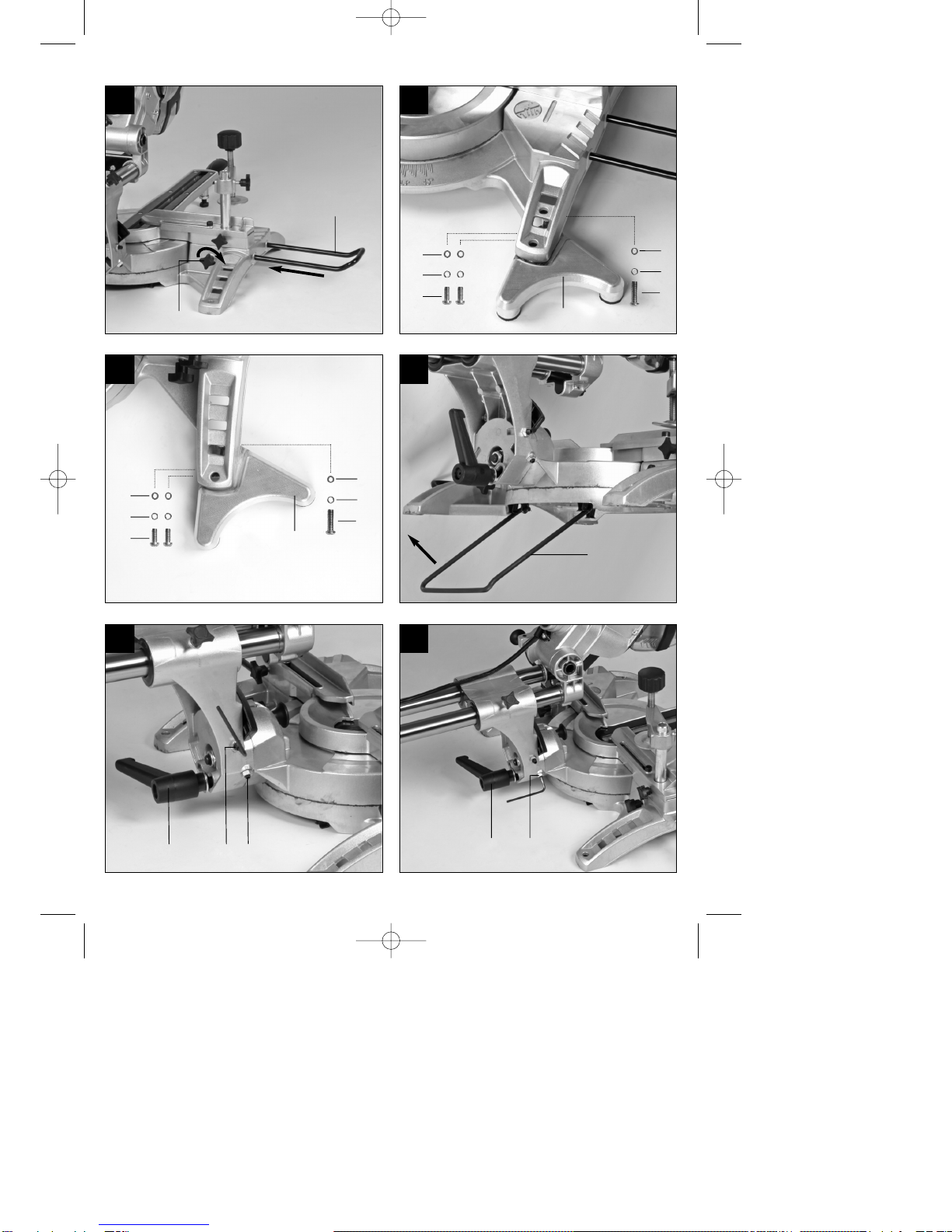

3
4a 4b
26
10
g
j
h
j
i
67a
21 30
4c 5
30
29
21
9b
9d
i
h
j
i
36
g
j
i
Anleitung_BT_SM_2131_Dual_SPK7:_ 14.10.2010 15:38 Uhr Seite 3
4
7b
30
8
17
19 a
20
19
20
7
9
20
b
19
10
34
c
11 12a
7
Anleitung_BT_SM_2131_Dual_SPK7:_ 14.10.2010 15:39 Uhr Seite 4
5
12b
34
13a
13b 14a
14b 15
34
27
34
34
34
Anleitung_BT_SM_2131_Dual_SPK7:_ 14.10.2010 15:39 Uhr Seite 5
6
16 17
5
18
z
cf
31
32
d
Anleitung_BT_SM_2131_Dual_SPK7:_ 14.10.2010 15:39 Uhr Seite 6
7
D
“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”.
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.
Anleitung_BT_SM_2131_Dual_SPK7:_ 14.10.2010 15:39 Uhr Seite 7
8
D
Inhaltsverzeichnis:
1. Sicherheitshinweise
2. Gerätebeschreibung
3. Lieferumfang
4. Bestimmungsgemäße Verwendung
5. Technische Daten
6. Vor Inbetriebnahme
7. Betrieb
8. Austausch der Netzanschlussleitung
9. Reinigung, Wartung und Ersatzteilbestellung
10. Lagerung
11. Entsorgung und Wiederverwertung
Anleitung_BT_SM_2131_Dual_SPK7:_ 14.10.2010 15:39 Uhr Seite 8
