EINHELL BSS 150 Manual de usuario

®

Art.-Nr.: 44.604.90 I.-Nr.: 01013 BSS 15 0

Gebrauchsanweisung

Elektro-Schwingschleifer

Operating Instructions

Electric vibrating grinder

Mode d´emploi

Ponceuse vibrante électrique

Gebruiksaanwijzing

Elektro-vlakschuurmachine

Istruzioni per l’uso

Vibro-rettificatrice elettrica

Brugsanvisning

El-rystepudser

Instrukcja obsługi

Elektryczna szlifierka oscylacyjna

Upute za uporabu

Elektricna vibraciona brusilica

Használati utasítás

Elektromos - szuperfiniselô



Anleitung BSS 150 SPK 1 11.03.2003 8:32 Uhr Seite 1

VERWENDUNG

Der Schwingschleifer ist zum Schleifen

von Holz, Metall, Kunststoff und ähnli-

chen Werkstoffen unter Verwendung

des entsprechenden Schleifblatts be-

stimmt.

Technische Daten

Spannung 230 Volt

Leistungsaufnahme 150 Watt

Schleiffläche 187 x 90

Schleifpapiergröße 240 x 90

Schwingungen pro Minute 11.000

Vibration aw<2,5 m/s2

Schalleistungspegel LWA 84,2 dB(A)

Schalldruckpegel LPA 97,2 dB(A)

Gewicht 1,4 Kg

Schutzisoliert

Lieferumfang

BSS 150,

Staubsaugeranschluß,

Gebrauchsanweisung,

1 x Schleifpapier

Allgemeine

Sicherheitshinweise

–Bei allen Arbeiten (Reinigung der

Maschine, Schleifpapierwechsel u.ä.)

an der Maschine, vorher den Netz-

stecker ziehen!

–Ziehen Sie das Netzkabel immer am

Stecker aus der Steckdose.

–Benutzen Sie zum Schutze Ihrer

Gesundheit bei Schleifarbeiten eine

Staubmaske sowie eine Schutzbrille!

–Der Arbeitsplatz soll sauber und gut

beleuchtet sein.

–Achten Sie darauf, daß das zu bear-

beitende Werkstück ausreichend

gegen Wegrutschen gesichert ist.

–Halten Sie Kinder fern.

–Halten Sie Ihre Maschine im eigenen

Interesse stets sauber und kontrollie-

ren Sie nach der Schleifarbeit die

Maschine auf Beschädigungen.

–Vergewissern Sie sich, daß der Schal-

ter beim Anschluß ausge-schaltet ist.

–Sorgen Sie für sicheren Stand vor

allem auf Leitern und Gerüsten.

–Sollten Sie Beschädigungen feststel-

len, können Sie anhand der Explosi-

onszeichnung sowie der Teileliste

genau definieren und bei unserem

Kundenservice anfordern.

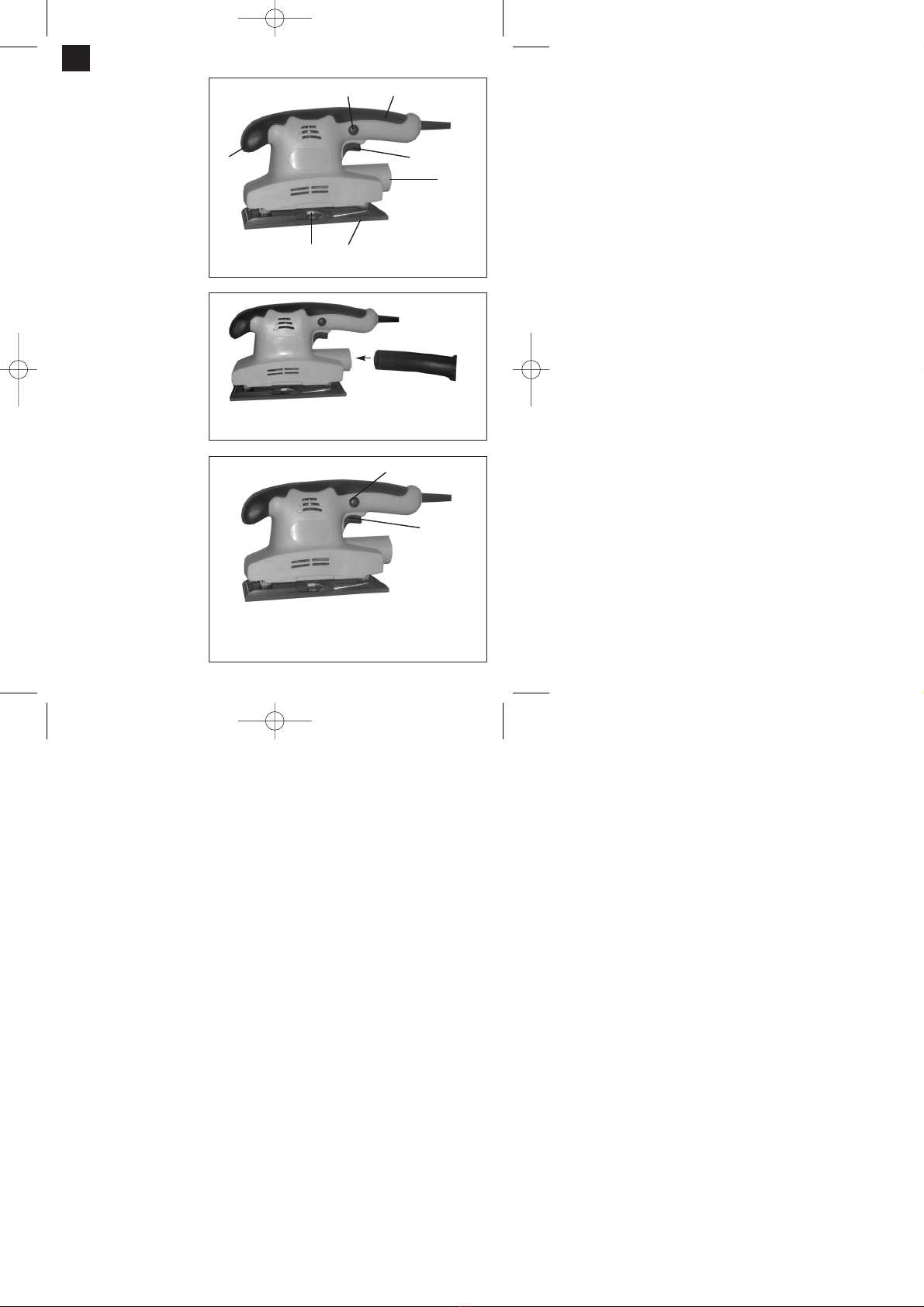

1 Frontgriff

2 Ein/Ausschalter

3 Arretierknopf

4 Handgriff

5 Staubabsauganschluss

6 Schleifplatte

7 Klemmvorrichtung

Montage des Staubsaugeranschlusses.

Achtung!

Benutzung des Staubsaugeranschlußes

ist aus Gesundheitsgründen unbedingt

erforderlich.

Ein-/Ausschalter

Einschalten: Schalter 2 eindrücken

Dauerbetrieb: Mit Arretierknopf 3 Schalter

2 sichern

Ausschalten: Schalter 2 kurz eindrücken



 











Anleitung BSS 150 SPK 1 11.03.2003 8:32 Uhr Seite 2

Achtung!

Tragen Sie Schutzbrille und Staub-

maske.

Luftschlitze auch am Schwingschleifer

immer sauber und offen halten.

Die Schwingungen wurden nach ISO

5349 ermittelt.

Sonderzubehör

Schleifpapier

Körnung Verpackungs- Art.-Nr.

einheit

40 grob 10 44.602.00

60 mittel 10 44.602.01

100 fein 10 44.602.02

Um den Schwingschleifer optimal aus-

nutzen zu können, benutzen Sie

immer das Original-Einhell-Sonderzu-

behör; dies ist in jedem Fachhandel

erhältlich.

Schleifpapierbefestigung

–Netzstecker ziehen.

–Schleifpapier in geöffnete Klemm-

vorrichtung einlegen und schließen.

–Straff über die Schwingplatte legen

und abermals klemmen.

–Achten Sie darauf, daß die Lochun-

gen mit der Schwingplatte überein-

stimmen.

Wartung

–Halten Sie Ihren Schwingschleifer

immer sauber.

–Benutzen Sie zum Reinigen des

Kunststoffes keine ätzenden Mittel.

–Halten Sie die Absauglöcher in der

Schwingplatte sauber.

–Achten Sie darauf, daß keine Flüs-

sigkeiten in das Gerät gelangen.





Augenschutz tragen!

Bei Staubentwicklung Atemschutz-

maske tragen!

Anleitung BSS 150 SPK 1 11.03.2003 8:33 Uhr Seite 3



 











Please read these operating instruc-

tions carefully with particular attention

to the safety notes. Always store these

operating instruccions together with

the vibrating grinder.

Technical data

Voltage 230 Volts

Power consumption 150 Watts

Grinding surface area 187 x 90 mm

Sandpaper size 240 x 90 mm

Vibrations per minute 11,000

Sound pressure level LPA 84,2 dB(A)

Sound power level LWA 97,2 dB(A)

Vibration aw<2,5 m/s2

Weight 1,4 kg

Totally insulated

Included in delivery

BSS 150,

Dust extraction connector

Operating instructions,

1 sheets of sandpaper

General safety notes

–Always remove the plug from the power

supply socket before carrying out any

maintenance or repair work such as

cleaning the sander or changing the

sandpaper!

–Always disconnect the machine by

removing the plug from the socket, not

by pulling on the mains cable.

–Always wear safety goggles and dust

mask when working.

–Keep the workplace clean and well illu-

minated.

–Ensure that the workpiece is sufficiently

secured so that you are able to work

safety and effectively.

–Keep children away from the machine.

–Always keep your machine clean, and

check for possible defects of damage

after every job.

–Always ensure that the switch is swit-

ched off before you insert the plug into

the power supply socket.

–Ensure that any platforms you are wor-

king on are sturdy and stable.

–If the machine is damaged, use the

exploded diagram and the spare parts

list to determine the precise cause of

the damage, and order any neccessary

parts from Customer

Service.

–The pad sander is not designed for wet

sanding.

1 Front gripp

2 On/Off trigger

3 Locking button

4 Main grip

5 Vacuum cleaner

attachment

6 Vibration plate

7 Clamping device

Attaching the dust extraction

connector

Note!

For health reasons, you must use a dust

extraction device.

On/Off switch

On: Press trigger 2.

Continuous Lock trigger 2 with locking

operation: button 3.

Off: Briefly depress trigger 2.

Anleitung BSS 150 SPK 1 11.03.2003 8:33 Uhr Seite 4

Note!

Always wear safety goggles and a

dust mask.

Always keep the dust extraction holes

in the vibrating plate free of dirt or

other obstructions.

Vibration measured according ISO

5349.

Special acessories

Sandpaper

Grain Packed in Art. no.

units of

40, coarse 10 44.602.00

60, medium 10 44.602.01

100, fine 10 44.602.02

In order to take full advantage of your

vibrating grinder, always use original

Einhell special accessories, available

at all hardware shops.

Attaching sandpaper

–Remove the plug from the mains

supply.

–Insert the end of the sandpaper and

close the clamping mechanism.

–Draw the sandpaper tigth over the

vibrating plate and clamp the other

end.

–Ensure that the holes match with the

vibrating plate.

Maintenance

–Always keep your vibrating grinder

clean.

–Do not use caustic cleaning agents

to clean the plastic housing.

–Check the carbon brushes is an

excessive amount of sparks is gene-

rated when working.

–Always keep the dust extraction

holes in the vibrating plate free of

dirt or other obstructions.

–Water must never come into contact

with the machine.





Anleitung BSS 150 SPK 1 11.03.2003 8:33 Uhr Seite 5

Lisez attentivement le mode d'em-

ploi en prêtant une attention parti-

culière aux consignes de sécurité.

Conservez le mode d'emploi avec la

ponceuse vibrante.

Caractéristiques techniques

Alimentation 230 Volts

Consommation 150 Watts

Surface de ponçage 187 x 90

Dimensions du papier

à poncer 240 x 90

Vibrations par minute 11.000

Niveau de pression

acoustique: LPA 84,7 dB (A)

Niveau de puissance

acoustique: LWA 97,2 dB (A)

Vibration aw<2,5 m/s2

Poids 1,4 Kg

A double isolation

Contenu de la livraison

BSS 150,

Raccord pour aspirateur

Mode d'emploi,

1 feuilles de papier à poncer

Consignes générales de

sécurité

–Débrancher la fiche du secteur

avant toute intervention sur la

machine (nettoyage de la ponceuse,

changement du papier à poncer,

etc.).

–Retirez toujours le câble secteur en

tenant la fiche.

–Utilisez un masque à poussière et

des lunettes de protection pour pré-

server votre santé pendant vos tra-

vaux de ponçage.

–Le plan de travail doit être propre et

bien éclairé.

–Assurez-vous que la pièce à travail-

ler soit solidement maintenue et ne

puisse pas riper.

–Gardez les enfants à distance.

–Dans votre interet, gardez votre

machine propre et vérifiez, aprés

chaque travail, qu'elle n'ait subit

aucun dommage.

–Assurez-vous que l'interrupteur soit

en position arrêt lors du branche-

ment au secteur.

–Adoptez une position avant tout sta-

ble sur une èchelle ou un échafau-

dage.

–Si vous constatez des dommages,

vous pouvez vous référer de façon

précise à la vue eclatée ainsi qu'à la



 











1 Poignée frontale

2 Interrupteur Marche-

Arrêt

3 Bouton de blocage

4 Poignée

5 Raccord pour aspirateu

6 Plaque vibrante

7 Dispositif de serrage

Montage du raccord pour aspirateur.

Attention!

L'utilisation du raccord pour aspirateur est

absolument nécessaire pour raisons de

santé.

Interrupteur Marche-Arrêt

Mise en Marche: Enfoncer le bouton 2

Fonctionnement Bloquer le bouton 2

continu: avec le bouton 3

Arrêt: Enfoncer brièvement le

bouton 2

Anleitung BSS 150 SPK 1 11.03.2003 8:33 Uhr Seite 6

liste des pièces de rechange et vous

adresser à notre service olientèle.

-La ponceuse n'est pas adaptée au

ponçage mouillé.

Attention!

Portez des lunettes de protection et

un masque anti-poussière.

Maintenez toujours les trous d'aération

propres et dégagés.

La valeur de vibration mesureé sur la

poignée selon ISO 5349.

Accessoires

Papier à poncer

Grain Condi- No. d'art.

tionnement

40 gros 10 44.602.00

60 médium 10 44.602.01

100 fin 10 44.602.02

Pour vous assurer une utilisation opti-

male de votre ponceuse, utilisez tou-

jours les accessoires d'origine Einhell,

disponibles chez tous les revendeurs

spécialisés.

Fixation du papier à poncer

–Retirez le cordon secteur.

–Introduire le papier dans le dispositif

de serrage préalablement ouvert

puis verrouiller celui-ci.

–Bien tendre et positionner le papier

à plusieurs reprises autour de la pla-

que vibrante avant de le fixer défini-

tivement.

–Verifiez que les perforations corres-

pondent à selles de la plaque

vibrante.

Entretien

–Gardez votre ponceuse vibrante tou-

jours propre.

–N'utilisez aucun moyen corrosif pour

le nettoyage des parties en pla-

stique.

–En cas d'étincellage excessif, con-

trôlez les balais de charbon.

–Les trous d'aspiration de la plaque

vibrante doivent être maintenus pro-

pres.

–Assurez-vous qu'aucun liqiude ne

pénètre dans l'appareil.





Anleitung BSS 150 SPK 1 11.03.2003 8:33 Uhr Seite 7



 











Leest u de gebruiksaanwijzing goed

door en let u in het bijzonder op de

veiligheidswenken. Bewaart u de

gebruiksaanwijzing samen met de

vlakschuurmachine.

Technische gegevens

Spanning 230 Volt

Opgenomen vermogen 150 Watt

Schuurvlak 187 x 90

Grotte van het schuurpapier 240 x 90

Trillingen per minuut 11.000

Geluidsdrukniveau LPA 84,2 dB(A)

Geluidsprestatieniveau LWA 97,2 dB(A)

Vibration aw<2,5 m/s2

Gewicht 1,4 kg

Randgeaard

Omvang van de levering

BSS 150,

Stofzuigeraansluiting

Gebruiksaanwijzing,

1 x Schuurpapier

Algemene

veiligheidswenken

–Bij alle werkzaamheden (reiniging van

de machine, verwisselen van schuur-

papier e.d.) aan de machine, eerst de

stekker uit het stopcontact trekken!

–Trekt u het snoer steeds aan de stek-

ker uit het stopcontact.

–Gebruikt u tor bescherming van uw

gezondheid tijdens de schuurwerk-

zaamheden een stofmasker en een

veiligheidsbril!

–De werkplaats moet schoon en goed

verlicht zijn.

–Let u er op, dat het te bewerken werk-

stuk voldoende tegen wegglijden

beveiligd is.

–Houdt u kinderen uit de buurt.

–Houdt u uw machine in uw aigen

belang steeds schoon en controleert u

na de schuurwerkzaamheden de

machine op beschadigingen.

–Overtuigt u er zich van, dat de scha-

kelaar vóór het aansluiten op het

stroomnet uitgeschakeld is.

–Zorgt u ervoor dat u stevig staat

vooral op ladders en steigers.

–Mocht u beschadigingen constateren,

kunt u aan de hand van de openge-

werkte tekening en de onderdelenlijst

de reserveonderdelen precies bepalen

en bij onze klantenservice bestellen.

–Devlakschuurmachine is niet geschikt

voor nat slijpen.

1 Voorste handgreep

2 Aan/uit-schakelaar

3 Blokkeerknop

4 Handgreep

5 Stofzuigeraansluiting

6 Trilplaat

7 Kleminrichting

Montage van de stofzuigeraansluiting.

Attentie!

Gebruik van de stofzuigeraansluiting is

om gezondheidsredenen absoluut nood-

zakelijk.

In-/uitschakelaar

Inschakelen: Schakelaar 2 indrukken

Continu bedrijf: Met blokkeerknop 3,

schakelaar 2 beveiligen.

Uitschakelen: Schakelaar 2 heel even

indrukken.

Anleitung BSS 150 SPK 1 11.03.2003 8:33 Uhr Seite 8

Attentie! Draagt u een veiligheids-

bril en een stofmasker.

Luchtsleuven ook op de vlakschuur-

machine steeds schoon en open hou-

den.

Trillingswaarde gemeten aan het

handvat volgens ISO 5349 10 m/s2.

Speciaal toebehoor

Schuurpapier

Korrel Verpakkings- Art.-Nr.

eenheid

40 grof 10 44.602.00

60 middel 10 44.602.01

100 fijn 10 44.602.02

Om de vlakschuurmachine optimaal te

kunnen gebruiken, gebruikt u steeds

het originele speciale toebehoor van

Einhell, dat is in elke speciaalzaak ver-

krijgbaar.

Bevestiging van het schuurpapier

–Stekker uit het stopcontact trekken.

–Schuurpapier in de geopende klem-

inrichting leggen en sluiten.

–Strak over de trilplaat leggen en

nogmaals vastklemmen.

–Let u er op, dat de gaten met de tril-

plaat overeenstemmen.

Onderhoud

–Houdt u uw vlakschuurmachine

steeds schoon.

–Gebruikt u voor het reinigen van de

kunststof geen bijtende middelen.

–Bij overmatig veel vonken dient u de

koolborstels te controleren.

–Houdt u de afzuiggaten in de tril-

plaat schoon.

–Let u er op, dat er geen vloeistof in

het apparaat komt.





Anleitung BSS 150 SPK 1 11.03.2003 8:33 Uhr Seite 9



 











Leggere attentamente le istruzioni per

l’uso, con particolare riguardo per le

indicazioni di sicurezza. Conservare

queste istruzioni insieme alla vibro-

rettificatrice.

Dati tecnici

Tensione 230 Volt

Potenza assorbita 150 Watt

Superficie di lavoro 187 x 90

Dimensioni carta abrasiva 240 x 90

Oscillazioni 11.000

Livello intensità acustica LPA 84,2 dB(A)

Livello potenza acustica LWA 97,2 dB(A)

Vibrazione aw <2,5 m/s2

Peso 1,4 kg

Dotata di isolamento protettivo

Volume di consegna

BSS 150,

attacco per aspirapolvere,

istruzioni per l’uso,

1 fogli di carta abrasiva

Indicazioni generali di

sicurezza

–Prima di eseguire qualsiasi lavoro alla

macchina (pulizia, sostituzione della

mola, ecc.), staccare la spina dalla

presa di corrente!

–Estrarre il cavo d’alimentazione dalla

presa di corrente per mezzo della

spina, e non tirandolo.

–Per motivi di sicurezza si raccomanda

di indossare sempre una mascherina

e occhiali di protezione durante i lavori

di rettifica.

–Il luogo di lavoro deve essere pulito e

ben illuminato.

–Assicurarsi che i pezzi da lavorare

siano saldamente fissati.

–Tenere i bambini lontani dalla

macchina.

–Si consiglia di mantenere sempre la

macchina pulita e di controllare even-

tuali danni dopo ogni lavorazione.

–Prima di accendere la macchina,

accertarsi che l’interruttore d’accen-

sione sia disinserito.

–Cercare sempre una posizione stabile,

specialmente quando si lavora su

scale o impalcature.

–In caso di danni alla macchina è possi-

bile identificare i pezzi in base al

disegno esploso e alla lista pezzi di

ricambio e quindi ordinarli presso il

nostro Servizio d’Assistenza.

1 Maniglia frontale

2 Interruttore d’accen-

sione/spegnimento

3 Pulsante d’arresto

4 Impugnatura

5 Attacco per aspira-

polvere

6 Piastra vibrante

7 Dispositivo di bloccaggio

Montaggio dell’attacco per aspirapolvere.

Attenzione!

Per motivi di prevenzione sanitaria è asso-

lutamente necessario utilizzare l’attacco per

l’aspirapolvere.

Interruttore d’accensione/spegnimento

Accensione: premere l’interruttore 2

Servizio continuo: bloccare l’interruttore

2 con il pulsante di

arresto 3

Spegnimento: premere brevemente

l’interruttore 2

Anleitung BSS 150 SPK 1 11.03.2003 8:33 Uhr Seite 10

Tabla de contenidos

Idiomas:

Otros manuales de Amoladora de EINHELL

EINHELL

EINHELL TC-OS 18V/187 Manual de usuario

EINHELL

EINHELL TP-RS 18/32 Li BL Manual de usuario

EINHELL

EINHELL TC-AG 115/750 Manual de usuario

EINHELL

EINHELL WS-G 115 E Manual de usuario

EINHELL

EINHELL TP-AG 18/115 Li BL-Solo Manual de usuario

EINHELL

EINHELL TC-AG 115/750 Manual de usuario

EINHELL

EINHELL TP-AG 18/125 CE Q Li Manual de usuario

EINHELL

EINHELL TH-MG 135 E Manual de usuario

EINHELL

EINHELL bavaria BAG 115 Manual de usuario

EINHELL

EINHELL TC-AG 115 Manual de usuario

EINHELL

EINHELL BT-AG 850 Manual de usuario

EINHELL

EINHELL TC-WD 150 Manual de usuario

EINHELL

EINHELL E-WS 125/950 Manual de usuario

EINHELL

EINHELL AXXIO 18/115 Q Manual de usuario

EINHELL

EINHELL BT-WD 150/200 Manual de usuario

EINHELL

EINHELL ERGO TOOL E-WS 115/950 Manual de usuario

EINHELL

EINHELL TE-AG 18/115 Li Kit Manual de usuario

EINHELL

EINHELL RT-AG 180 Manual de usuario

EINHELL

EINHELL TC-BG 200 L Manual de usuario

EINHELL

EINHELL TE-AG 125 CE Manual de usuario

EINHELL

EINHELL 44.191.66 Manual de usuario

EINHELL

EINHELL TC-AG 850 Manual de usuario

EINHELL

EINHELL TC-BG 200 Manual de usuario

EINHELL

EINHELL RT-AG 230/180 Manual de usuario

Manuales populares de Amoladora de otras marcas

Parkside

Parkside PWS 230 C3 Manual de usuario

SUHNER ABRASIVE

SUHNER ABRASIVE ASC 9 Manual técnico

PTA

PTA P1322 Manual de usuario

Crown

Crown CT13313 Manual de usuario

Parkside

Parkside 280250 Manual de usuario

Climax

Climax VM2150 Series Manual de usuario

Jet

Jet JPSG-618M1 Manual de servicio

Makita

Makita GA4030 Manual de usuario

DeWalt

DeWalt DWEN202 Manual de usuario

Grizzly

Grizzly G2790 Manual de usuario

Fein

Fein MSf843-1a Manual de usuario

Bosch

Bosch GWS 14,4 V PROFESSIONAL Manual de usuario

RAMSET

RAMSET CBAGR18 Manual de usuario

Bosch

Bosch 8-115 Z Manual de usuario

STEELE PRODUCTS

STEELE PRODUCTS SP-PB008 Manual de usuario

MW TOOLS

MW TOOLS ME15W Manual de usuario

Caravaggi

Caravaggi SP 20 Instrucciones de funcionamiento

SUHNER ABRASIVE

SUHNER ABRASIVE UWK 10-R125 Manual técnico
