EINHELL SS-LE 135 Manual de usuario

Art.-Nr.: 44.604.31 I.-Nr.: 01013 SS-LE 13 5

Gebrauchsanweisung

Elektro-Schwingschleifer

Operating Instructions

Electric vibrating grinder

Mode d´emploi

Ponceuse vibrante électrique

Bruksanvisning

Elektrisk vibrationsslipmaskin

Brugsanvisning

El-rystepudser

O‰ËÁ›Â˜ ¯Ú‹ÛË˜

¶·ÏÌÈÎﬁ ÙÚÈ‚Â›Ô

Instrukcja obsługi

Elektryczna szlifierka oscylacyjna

Használati utasítás

Elektromos - szuperfiniselô

Upute za uporabu

Elektricna vibraciona brusilica

Instrucøiuni de folosire

Maµinå de µlefuit electricå cu miµcare

oscilatorie

Инструкция за използване

Електрическият уред за

вибрационно шлифоване

RUS

Anleitung SS-LE 135 12.05.2003 13:41 Uhr Seite 1

VERWENDUNG

Der Schwingschleifer ist zum Schleifen

von Holz, Metall, Kunststoff und ähnli-

chen Werkstoffen unter Verwendung

des entsprechenden Schleifblatts be-

stimmt.

Technische Daten

Spannung 230 Volt

Leistungsaufnahme 135 Watt

Schleiffläche 187 x 90

Schleifpapiergröße 240 x 90

Schwingungen pro Minute 10.000

Vibration aw4,8 m/s2

Schalleistungspegel LWA 76,6 dB(A)

Schalldruckpegel LPA 89,6 dB(A)

Gewicht 1,8 Kg

Schutzisoliert II / 

Lieferumfang

SS-LE 135,

Staubsaugeranschluß,

Gebrauchsanweisung,

Allgemeine

Sicherheitshinweise

–Bei allen Arbeiten (Reinigung der

Maschine, Schleifpapierwechsel u.ä.)

an der Maschine, vorher den Netz-

stecker ziehen!

–Ziehen Sie das Netzkabel immer am

Stecker aus der Steckdose.

–Benutzen Sie zum Schutze Ihrer

Gesundheit bei Schleifarbeiten eine

Staubmaske sowie eine Schutzbrille!

–Der Arbeitsplatz soll sauber und gut

beleuchtet sein.

–Achten Sie darauf, daß das zu bear-

beitende Werkstück ausreichend

gegen Wegrutschen gesichert ist.

–Halten Sie Kinder fern.

–Halten Sie Ihre Maschine im eigenen

Interesse stets sauber und kontrollie-

ren Sie nach der Schleifarbeit die

Maschine auf Beschädigungen.

–Vergewissern Sie sich, daß der Schal-

ter beim Anschluß ausge-schaltet ist.

–Sorgen Sie für sicheren Stand vor

allem auf Leitern und Gerüsten.

–Sollten Sie Beschädigungen feststel-

len, können Sie anhand der Explosi-

onszeichnung sowie der Teileliste

genau definieren und bei unserem

Kundenservice anfordern.

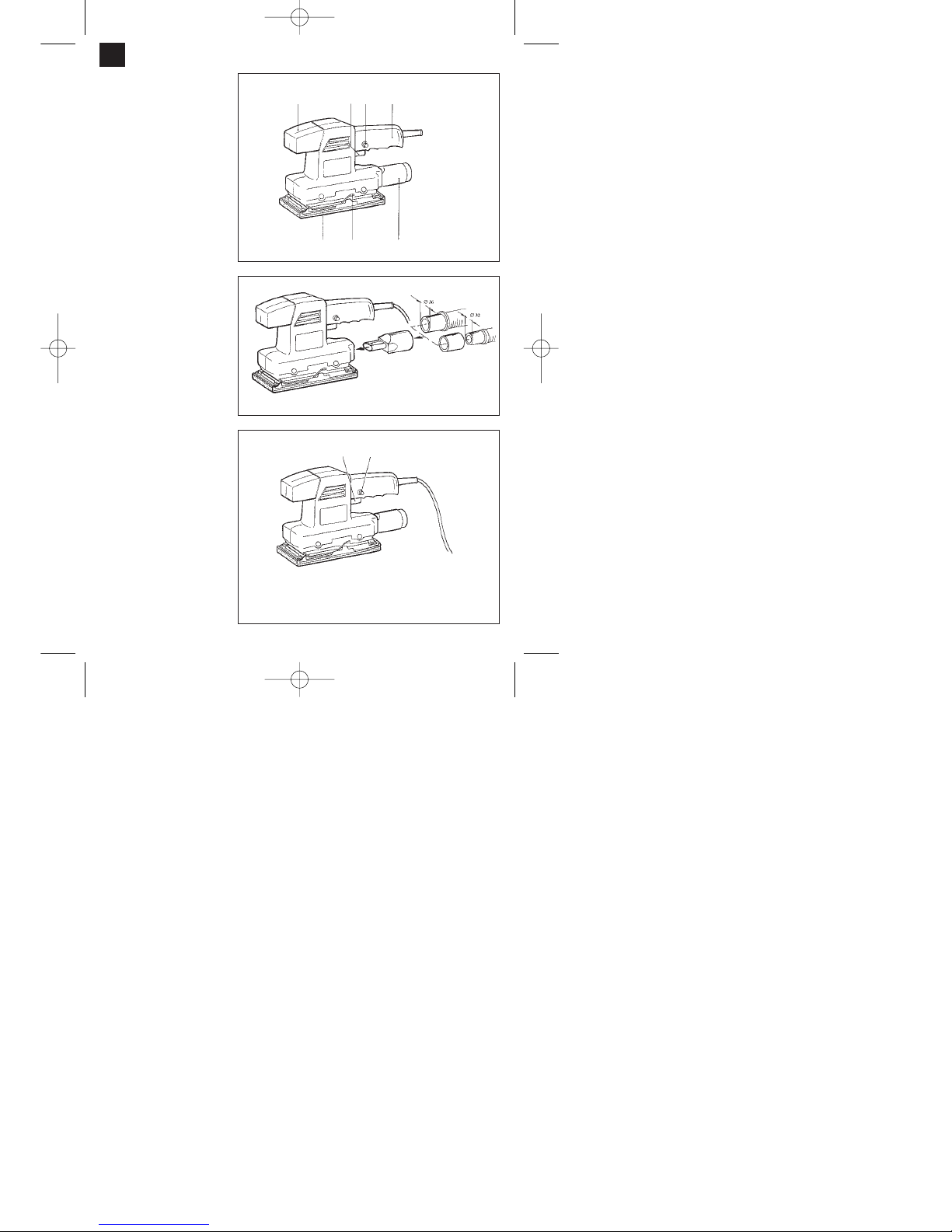

1 Frontgriff

2 Ein/Ausschalter

3 Arretierknopf

4 Handgriff

5 Staubabsauganschluss

6 Schleifplatte

7 Klemmvorrichtung

Montage des Staubsaugeranschlusses.

Achtung!

Benutzung des Staubsaugeranschlußes

ist aus Gesundheitsgründen unbedingt

erforderlich.

Ein-/Ausschalter

Einschalten: Schalter 2 eindrücken

Dauerbetrieb: Mit Arretierknopf 3 Schalter

2 sichern

Ausschalten: Schalter 2 kurz eindrücken









Anleitung SS-LE 135 12.05.2003 13:41 Uhr Seite 2

Achtung!

Tragen Sie Schutzbrille und Staub-

maske.

Luftschlitze auch am Schwingschleifer

immer sauber und offen halten.

Die Schwingungen wurden nach ISO

5349 ermittelt.

Sonderzubehör

Schleifpapier

Körnung Verpackungs- Art.-Nr.

einheit

40 grob 10 44.602.00

60 mittel 10 44.602.01

100 fein 10 44.602.02

Um den Schwingschleifer optimal aus-

nutzen zu können, benutzen Sie

immer das Original-Einhell-Sonderzu-

behör; dies ist in jedem Fachhandel

erhältlich.

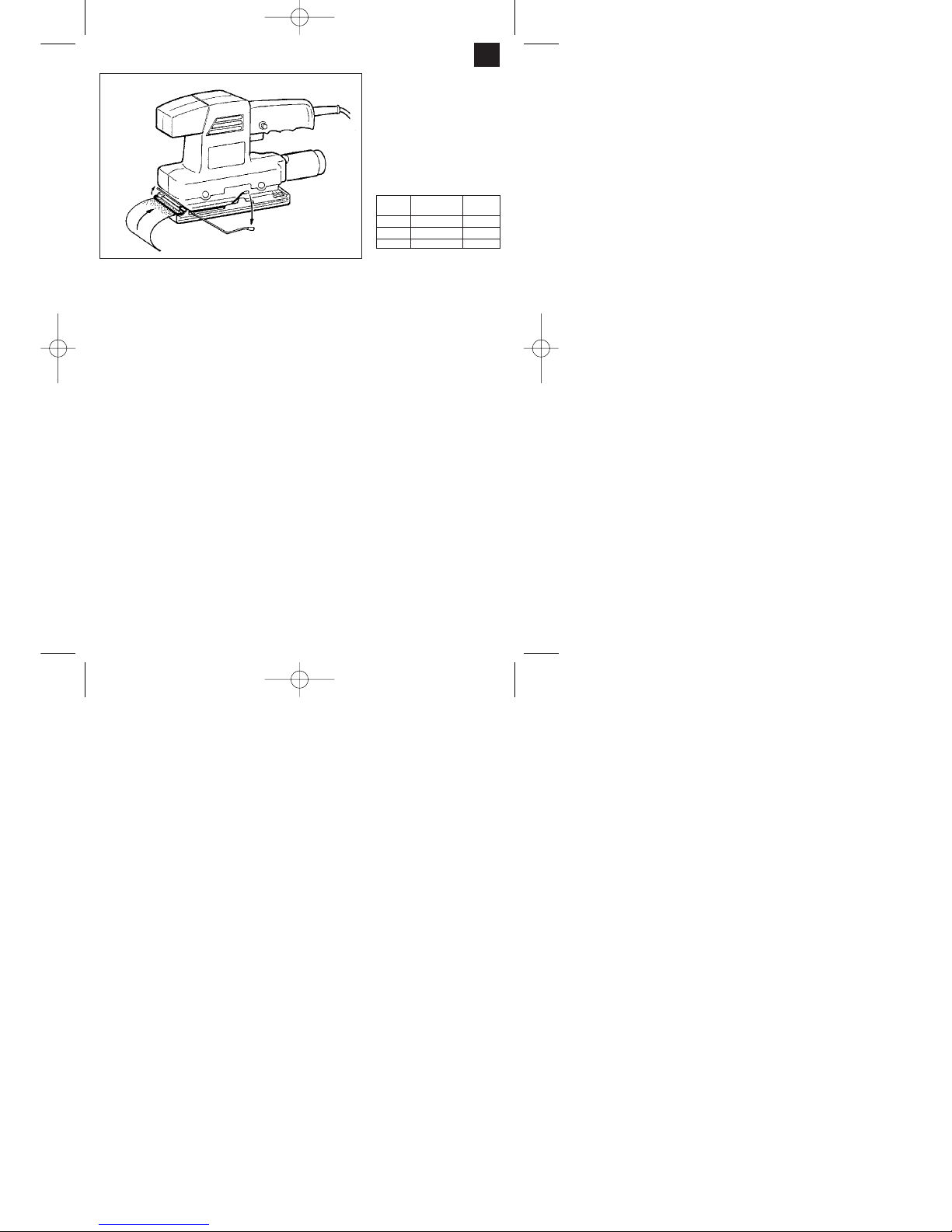

Schleifpapierbefestigung

–Netzstecker ziehen.

–Schleifpapier in geöffnete Klemm-

vorrichtung einlegen und schließen.

–Straff über die Schwingplatte legen

und abermals klemmen.

–Achten Sie darauf, daß die Lochun-

gen mit der Schwingplatte überein-

stimmen.

Wartung

–Halten Sie Ihren Schwingschleifer

immer sauber.

–Benutzen Sie zum Reinigen des

Kunststoffes keine ätzenden Mittel.

–Halten Sie die Absauglöcher in der

Schwingplatte sauber.

–Achten Sie darauf, daß keine Flüs-

sigkeiten in das Gerät gelangen.





Augenschutz tragen!

Bei Staubentwicklung Atemschutz-

maske tragen!

Anleitung SS-LE 135 12.05.2003 13:41 Uhr Seite 3











Please read these operating instruc-

tions carefully with particular attention

to the safety notes. Always store these

operating instruccions together with

the vibrating grinder.

Technical data

Voltage 230 Volts

Power consumption 135 Watts

Grinding surface area 187 x 90 mm

Sandpaper size 240 x 90 mm

Vibrations per minute 10,000

Sound pressure level LPA 76,6 dB(A)

Sound power level LWA 89,6 dB(A)

Vibration aw4,8 m/s2

Weight 1,8 kg

Totally insulated II / 

Included in delivery

SS-LE 135,

Dust extraction connector

Operating instructions,

General safety notes

–Always remove the plug from the power

supply socket before carrying out any

maintenance or repair work such as

cleaning the sander or changing the

sandpaper!

–Always disconnect the machine by

removing the plug from the socket, not

by pulling on the mains cable.

–Always wear safety goggles and dust

mask when working.

–Keep the workplace clean and well illu-

minated.

–Ensure that the workpiece is sufficiently

secured so that you are able to work

safety and effectively.

–Keep children away from the machine.

–Always keep your machine clean, and

check for possible defects of damage

after every job.

–Always ensure that the switch is swit-

ched off before you insert the plug into

the power supply socket.

–Ensure that any platforms you are wor-

king on are sturdy and stable.

–If the machine is damaged, use the

exploded diagram and the spare parts

list to determine the precise cause of

the damage, and order any neccessary

parts from Customer

Service.

–The pad sander is not designed for wet

sanding.

1 Front gripp

2 On/Off trigger

3 Locking button

4 Main grip

5 Vacuum cleaner

attachment

6 Vibration plate

7 Clamping device

Attaching the dust extraction

connector

Note!

For health reasons, you must use a dust

extraction device.

On/Off switch

On: Press trigger 2.

Continuous Lock trigger 2 with locking

operation: button 3.

Off: Briefly depress trigger 2.

Anleitung SS-LE 135 12.05.2003 13:41 Uhr Seite 4

Note!

Always wear safety goggles and a

dust mask.

Always keep the dust extraction holes

in the vibrating plate free of dirt or

other obstructions.

Vibration measured according ISO

5349.

Special acessories

Sandpaper

Grain Packed in Art. no.

units of

40, coarse 10 44.602.00

60, medium 10 44.602.01

100, fine 10 44.602.02

In order to take full advantage of your

vibrating grinder, always use original

Einhell special accessories, available

at all hardware shops.

Attaching sandpaper

–Remove the plug from the mains

supply.

–Insert the end of the sandpaper and

close the clamping mechanism.

–Draw the sandpaper tigth over the

vibrating plate and clamp the other

end.

–Ensure that the holes match with the

vibrating plate.

Maintenance

–Always keep your vibrating grinder

clean.

–Do not use caustic cleaning agents

to clean the plastic housing.

–Check the carbon brushes is an

excessive amount of sparks is gene-

rated when working.

–Always keep the dust extraction

holes in the vibrating plate free of

dirt or other obstructions.

–Water must never come into contact

with the machine.





Anleitung SS-LE 135 12.05.2003 13:41 Uhr Seite 5











Lisez attentivement le mode d'em-

ploi en prêtant une attention parti-

culière aux consignes de sécurité.

Conservez le mode d'emploi avec la

ponceuse vibrante.

Caractéristiques techniques

Alimentation 230 Volts

Consommation 135 Watts

Surface de ponçage 187 x 90

Dimensions du papier

à poncer 240 x 90

Vibrations par minute 10.000

Niveau de pression

acoustique: LPA 76,6 dB (A)

Niveau de puissance

acoustique: LWA 89,6 dB (A)

Vibration aw4,8 m/s2

Poids 1,8 Kg

A double isolation II / 

Contenu de la livraison

SS-LE 135,

Raccord pour aspirateur

Mode d'emploi,

Consignes générales de

sécurité

–Débrancher la fiche du secteur

avant toute intervention sur la

machine (nettoyage de la ponceuse,

changement du papier à poncer,

etc.).

–Retirez toujours le câble secteur en

tenant la fiche.

–Utilisez un masque à poussière et

des lunettes de protection pour pré-

server votre santé pendant vos tra-

vaux de ponçage.

–Le plan de travail doit être propre et

bien éclairé.

–Assurez-vous que la pièce à travail-

ler soit solidement maintenue et ne

puisse pas riper.

–Gardez les enfants à distance.

–Dans votre interet, gardez votre

machine propre et vérifiez, aprés

chaque travail, qu'elle n'ait subit

aucun dommage.

–Assurez-vous que l'interrupteur soit

en position arrêt lors du branche-

ment au secteur.

–Adoptez une position avant tout sta-

ble sur une èchelle ou un échafau-

dage.

–Si vous constatez des dommages,

vous pouvez vous référer de façon

précise à la vue eclatée ainsi qu'à la

1 Poignée frontale

2 Interrupteur Marche-

Arrêt

3 Bouton de blocage

4 Poignée

5 Raccord pour aspirateu

6 Plaque vibrante

7 Dispositif de serrage

Montage du raccord pour aspirateur.

Attention!

L'utilisation du raccord pour aspirateur est

absolument nécessaire pour raisons de

santé.

Interrupteur Marche-Arrêt

Mise en Marche: Enfoncer le bouton 2

Fonctionnement Bloquer le bouton 2

continu: avec le bouton 3

Arrêt: Enfoncer brièvement le

bouton 2

Anleitung SS-LE 135 12.05.2003 13:41 Uhr Seite 6

liste des pièces de rechange et vous

adresser à notre service olientèle.

-La ponceuse n'est pas adaptée au

ponçage mouillé.

Attention!

Portez des lunettes de protection et

un masque anti-poussière.

Maintenez toujours les trous d'aération

propres et dégagés.

La valeur de vibration mesureé sur la

poignée selon ISO 5349.

Accessoires

Papier à poncer

Grain Condi- No. d'art.

tionnement

40 gros 10 44.602.00

60 médium 10 44.602.01

100 fin 10 44.602.02

Pour vous assurer une utilisation opti-

male de votre ponceuse, utilisez tou-

jours les accessoires d'origine Einhell,

disponibles chez tous les revendeurs

spécialisés.

Fixation du papier à poncer

–Retirez le cordon secteur.

–Introduire le papier dans le dispositif

de serrage préalablement ouvert

puis verrouiller celui-ci.

–Bien tendre et positionner le papier

à plusieurs reprises autour de la pla-

que vibrante avant de le fixer défini-

tivement.

–Verifiez que les perforations corres-

pondent à selles de la plaque

vibrante.

Entretien

–Gardez votre ponceuse vibrante tou-

jours propre.

–N'utilisez aucun moyen corrosif pour

le nettoyage des parties en pla-

stique.

–En cas d'étincellage excessif, con-

trôlez les balais de charbon.

–Les trous d'aspiration de la plaque

vibrante doivent être maintenus pro-

pres.

–Assurez-vous qu'aucun liqiude ne

pénètre dans l'appareil.





Anleitung SS-LE 135 12.05.2003 13:41 Uhr Seite 7











Var vänlig och läs igenom bruksan-

visningen noga och lägg särskilt

märke till säkerhetsråden. Spara

bruksanvisningen tillsammans med

vibrationsslipmaskinen.

Tekniska data

Spänning 230 V ~ 50 Hz

Effektförbrukning 135 W

Slipyta 187 x 90

Slippappersformat 240 x 90

Svängningar per minut 10.000

Ljudtrycksnivå LPA 76,6 dB(A)

Ljudeffetsnivå LWA 89,6 dB(A)

Vibration aw4,8 m/s2

Vikt 1,8 kg

Dubbel isolering II / 

Omfattning

SS-LE 135

Dammsugaranslutning

Bruksanvisning

Allmänna säkerhetsråd

–Dra ut stickproppen vid rengöring av

maskinen och vid byte av slippap-

per.

–Dra inte i sladden utan alltid i stick-

proppen.

–Använd, för säkerhets skull, både

andningsmask och skyddsglasögon

vid sliparbeten.

–Håll arbetsplatsen ren och med god

belysning.

–Se till att arbetsstycket inte kan glida

iväg.

–Håll barn borta.

–Det ligger i Ert eget intresse att hålla

maskinen ren och efter sliparbetet

vara observant på skador.

–Kontrollera att strömbrytaren är

frånslagen vid anslutning till nätet.

–Se till att Ni står säkert på stegar

och ställningar.

–Skulle Ni konstatera något fel kan Ni

med hjälp av sprängskissen och

reservdelslistan peka ut och beställa

det hos vår kundservice.

1 Frontgrepp

2 Till-/frånslagsknapp

3 Låsknapp

4 Handtag

5 Dammsugaranslutning

6 Vibrationsplatta

7 Klämanordning

Montering av dammsugaranslutning

Observera!

Användandet av dammsugaranslutning är

absolut nödvändigt av hälsoskäl.

Till-/frånslag

Tillslag: Tryck in knapp 2

Kontinuerlig drift: Lås knapp 2 med

låsknapp 3

Frånslag: Tryck till på knapp 2

Anleitung SS-LE 135 12.05.2003 13:41 Uhr Seite 8





Obsevera!

Bär skyddsmask och skyddsglasö-

gon.

Håll altid luftvägarna rena och

öppna på vibrationsslipmaskinen.

Det enligt ISO 5349 uppmätta vibra-

tionsvärdet på handtaget uppgår til

4,8 m/s2.

Specialtillbehör

Slippapper

Korn- Förpacknings- Art.nr.

storlek enhet

40 grov 10 44.602.00

60 medel 10 44.602.01

100 fin 10 44.602.02

För att kunna utnyttja vibrationsslip-

maskinen optimalt, använd alltid origi-

nal-Einhell-specialtillbehör, som finns

att tillgå hos varje fackhandlare.

Fastsättning av slippapper

–Dra ut stickproppen.

–Lägg in slippapperet i den öppnade

klämanordningen och stäng.

–Lägg sträckt över svängplattan och

kläm åt en gång till.

–Se till att perforeringen stämmer

överens med svängplattan.

Skötsel

–Håll alltid Er vibrationsslipmaskin

ren.

–Använd inga etsande rengöringsme-

del på plastdelarna.

–Vid ökad gnistbildning, se över

motorkolen.

–Håll utsugningshålen rena på sväng-

plattan.

–Se till att inga vätskor tränger in i

maskinen.

Anleitung SS-LE 135 12.05.2003 13:41 Uhr Seite 9











Læs brugsanvisningen omhyggeligt

igennem og vær især opmærksom på

sikkerhedshenvisningerne. Opbevar

brugsanvisningen sammen med

rystepudseren.

Tekniske data

Spænding 230 Volt

Effektforbrug 135 Watt

Slibeflade 187 x 90

Slibepapirstørrelse 240 x 90

Svingninger pr. minut 10.000

Lydtrykniveau LPA 76,6 dB(A)

Lydeffektniveau LWA 89,6 dB(A)

Vibration aw4,8 m/s2

Vægt 1,8 kg

Dobbelisoleret II / 

Leverancens omfang

SS-LE 135

Støvsugertilslutnin

Brugsanvisning

Generelle sikkerhedshenvis-

ninger

–Træk netstikket ud før alle arbejder på

maskinen (rengøring af maskinen, uds-

kiftning af slibepapir o.a.).

–Træk altid i stikket og ikke i kablet.

–Af hensyn til sundheden bør De altid

bære beskyttelsesbriller og støvmaske

under slibearbejdet!

–Arbejdspladsen bør være ryddelig og

godt oplyst.

–Sørg for, at det arbejdsemne, som skal

bearbejdes, er sikret mod at rutsje

væk.

–Hold børn på afstand.

–Iegen interesse bør De altid holde

maskinen ren og i orden og kontrollere

den for evt. beskadigelser efter slibe-

arbejdet.

–Forvis Dem om, at afbryderkontakten

er slået fra, når De tilslutter maskinen.

–Sørg for at stå stabilt, især på stige

eller stillads.

–Hvis De konstaterer en beskadigelse,

kan De ud fra eksplosionstegningen og

styklisten definere skaden nøjagtigt og

rekvirere delen hos vores kundeser-

vice.

1 Frontgreb

2 Tænd/sluk-kontakt

3 Holdeknap

4 Håndgreb

5 Støvsugertilslutning

6 Rysteplade

7 Klemmeanordning

Montering af støvsugertilslutningen

Vigtigt!

Af hensyn til sundheden er brug af støv-

sugertilslutningen absolut påkrævet.

Tænd/sluk-kontakt

Tænd: Tryk kontakten 2 ind

Konstant drift: Hold kontakten 2 fast med

låseknappen 3

Sluk: Tryk kort på kontakten 2

Anleitung SS-LE 135 12.05.2003 13:41 Uhr Seite 10

Tabla de contenidos

Idiomas:

Otros manuales de Amoladora de EINHELL

EINHELL

EINHELL 44.306.27 Manual de usuario

EINHELL

EINHELL TC-AG 115/750 Manual de usuario

EINHELL

EINHELL bavaria BRS 380 E Manual de usuario

EINHELL

EINHELL bavaria BWS 115/850-2 Manual de usuario

EINHELL

EINHELL TC-OS 18/187 Li Manual de usuario

EINHELL

EINHELL TC-BG 175 Manual de usuario

EINHELL

EINHELL BT-BG 175 Manual de usuario

EINHELL

EINHELL TC-BG 150 Manual de usuario

EINHELL

EINHELL RT-AG 180 Manual de usuario

EINHELL

EINHELL LE-WS 230-4 Manual de usuario

EINHELL

EINHELL TP-AG 2326 Manual de usuario

EINHELL

EINHELL TC-AG 125/1 Manual de usuario

EINHELL

EINHELL NTS 2000 Manual de usuario

EINHELL

EINHELL 44.305.50 Manual de usuario

EINHELL

EINHELL TC-AG 115/850 Manual de usuario

EINHELL

EINHELL BT-MG 160 KIT Manual de usuario

EINHELL

EINHELL AXXIO 18/125 Q Manual de usuario

EINHELL

EINHELL WS 230-3 Manual de usuario

EINHELL

EINHELL TC-XG 75 Kit Manual de usuario

EINHELL

EINHELL BWS 125/850-1 Manual de usuario

EINHELL

EINHELL TC-AG 115/1 Manual de usuario

EINHELL

EINHELL AXXIO 18/115 Manual de usuario

EINHELL

EINHELL bavaria BAG 115 Manual de usuario

EINHELL

EINHELL bavaria BNTS 150 Manual de usuario

Manuales populares de Amoladora de otras marcas

Parkside

Parkside PWS 230 C3 Manual de usuario

SUHNER ABRASIVE

SUHNER ABRASIVE ASC 9 Manual técnico

PTA

PTA P1322 Manual de usuario

Crown

Crown CT13313 Manual de usuario

Parkside

Parkside 280250 Manual de usuario

Climax

Climax VM2150 Series Manual de usuario

Jet

Jet JPSG-618M1 Manual de servicio

Makita

Makita GA4030 Manual de usuario

DeWalt

DeWalt DWEN202 Manual de usuario

Grizzly

Grizzly G2790 Manual de usuario

Fein

Fein MSf843-1a Manual de usuario

Bosch

Bosch GWS 14,4 V PROFESSIONAL Manual de usuario

RAMSET

RAMSET CBAGR18 Manual de usuario

Bosch

Bosch 8-115 Z Manual de usuario

STEELE PRODUCTS

STEELE PRODUCTS SP-PB008 Manual de usuario

MW TOOLS

MW TOOLS ME15W Manual de usuario

Caravaggi

Caravaggi SP 20 Instrucciones de funcionamiento

SUHNER ABRASIVE

SUHNER ABRASIVE UWK 10-R125 Manual técnico
