EHEIM LOOP 5000 Manual de usuario
5000
10000
15000
de Bedienungsanleitung nl Bedieningshandleiding
en Operating manual da Betjeningsvejledning
fr Mode d’emploi sv Bruksanvisning
it Istruzioni per l‘uso tr Işletim kılavuzunun
es Manual de instrucciones pl Instrukcji obsługi
pt Manual de instruções ru Pуководствo по эксплуатации
7000
2
LOOP5000
LOOP7000
LOOP10000
LOOP15000
7249358
2629210 2629310
2516101 2517101
7426430
7426430
2629410 2629510
7249338 7249338
7475650 7475670
7426440
7426440
7475660
7475660
7426430
7426430
7475630 7475630
LOOP5000:
7249238
LOOP7000:
7249378 5006845 5007845
4005530 4006530
7249398
3
A
B
LOOP5000
LOOP7000
LOOP5000
LOOP7000
LOOP10000
LOOP15000
①
②②
③
①
③
①
②
⑨ ⑧
③
④
⑤
⑥
⑦
4
B
LOOP10000
LOOP15000
C
LOOP5000
LOOP7000
LOOP10000
LOOP15000
①
②
⑨⑧
③④
⑤
①
②①
②
⑥
⑦
③
③
5
ED
F
①
②
①
1¼“
1“
②
③
min 200 cm min 20 cm
6
Deutsch
Bedienungsanleitung (Original)
Durchlaulter LOOP 5000 / 7000 / 10000 / 15000
Allgemeine Benutzerhinweise
Informationen zum Gebrauch der Bedienungsanleitung
▶Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig
gelesen und verstanden werden.
▶Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und
erreichbar auf.
▶Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.
Symbolerklärung
Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.
GEFAHR!
Gefahr durch eine allgemeine Gefahrenquelle mit möglicher schwerer Körperverletzung oder Tod als
Folge.
GEFAHR!
Gefahr durch Stromschlag mit möglicher schwerer Körperverletzung oder Tod als Folge.
WARNUNG!
Warnung vor einer möglichen Körperverletzung oder einem gesundheitlichen Risiko.
VORSICHT!
Hinweis auf die Gefahr von Sachschäden.
Hinweis mit nützlichen Informationen und Tipps.
Darstellungskonvention:
Verweis auf eine Abbildung, hier Verweis auf Abbildung A.
Sie werden zu einer Handlung aufgefordert.
⌦A
Einsatzgebiet
Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt
und dürfen ausschließlich verwendet werden:
‧zur Reinigung von Gartenteichen mit und ohne Fischbesatz
‧unter Einhaltung der technischen Daten
Für das Gerät gelten folgende Einschränkungen:
‧nicht für gewerbliche oder industrielle Zwecke verwenden
‧nicht in Schwimmteichen verwenden
7
Deutsch
Inbetriebnahme
Überlaufrohr montieren (⌦A)
LOOP5000/7000
1. Stecken Sie den Auslaufstutzen
③
durch die Önung im Filtergehäuse.
2. Stecken Sie die Dichtung
②
von innen auf den Auslaufstutzen.
3. Schrauben Sie den Auslaufstutzen auf das Überlaufrohr
①
.
LOOP10000/15000
1. Stecken Sie den Auslaufstutzen
③
durch die Önung im Filtergehäuse.
2. Stecken Sie die Dichtung
②
von innen auf den Auslaufstutzen.
3. Schrauben Sie den Auslaufstutzen auf das Überlaufrohr
①
.
4. Montieren Sie das zweite Überlaufrohr in identischer Reihenfolge.
Sicherheit
Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß
bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht
beachtet werden.
Für Ihre Sicherheit
‧Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer
Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Ersti-
ckungsgefahr!). Von Tieren fern halten.
‧Dieses Gerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit verringerten
körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen
bestimmt, es sei denn, sie werden beaufsichtigt oder erhielten eine Anweisung hinsichtlich des
Gebrauches des Gerätes von einer Person, die für ihre Sicherheit verantwortlich ist. Kinder sollten
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
‧Nur für europäische Märkte:
Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden, wenn sie beaufsichtigt oder in die
sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verste-
hen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern
durchgeführt werden, es sei denn, sie sind mindestens 8 Jahre alt und werden beaufsichtigt.
‧Das Gerät wird mit einer mitgelieferten Pumpe und einem UVC-Klärer betrieben. Beachten Sie die
Bedienungsanleitung, besonders die Kapitel Sicherheit, Inbetriebnahme, Bedienung und Wartung
dieser Komponenten!
‧Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät unbeschä-
digt ist.
‧Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt
ist.
‧Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
‧Nehmen Sie niemals technische Änderungen am Gerät vor.
‧Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
‧Bei montiertem UVC-Klärer muss der Sicherheitsabstand des Gerätes zum Wasser mindestens 2 m
betragen.
8
Deutsch
UVC-Klärer montieren (⌦B)
LOOP5000/7000
1. Stecken Sie die Dichtscheibe
②
auf das Gewinde des UVC-Klärers
①
.
2. Stecken Sie den UVC-Klärer durch die Önung im Filtergehäuse.
3. Schrauben Sie das Zwischenstück
③
von innen auf den UVC-Klärer.
4. Schrauben Sie das Sprinklerrohr
④
auf das Zwischenstück.
5. Stecken Sie die Schraube
⑤
mit der Unterlegscheibe
⑥
und dem O-Ring
⑦
von innen durch die
Bohrung im Montagebügel des UVC-Klärers.
6. Schrauben Sie den UVC-Klärer mit der Mutter
⑨
und der Unterlegscheibe
⑧
fest.
LOOP10000/15000
1. Stecken Sie die Dichtscheibe
②
auf das Gewinde des UVC-Klärers
①
.
2. Stecken Sie den UVC-Klärer durch die Önung im Filtergehäuse.
3. Schrauben Sie das T-Zwischenstück
③
von innen auf den UVC-Klärer.
4. Schrauben Sie die beiden Sprinklerrohre
④
auf das T-Zwischenstück.
5. Stecken Sie die Schraube
⑤
mit der Unterlegscheibe
⑥
und dem O-Ring
⑦
von innen durch die
Bohrung im Montagebügel des UVC-Klärers.
6. Schrauben Sie den UVC-Klärer mit der Mutter
⑨
und der Unterlegscheibe
⑧
fest.
Filter einlegen (⌦C)
LOOP5000/7000
1. Befüllen Sie das beiliegende Netz mit dem EHEIM FILTERBIO Granulat (biologisches
Filtergranulat).
2. Legen Sie die Filter in folgender Reihenfolge in das Filtergehäuse:
①
Netz mit EHEIM FILTERBIO Granulat
Achtung: Das Netz muss plan auf dem Gehäuseboden liegen
②
Blauer Filterschwamm, fein
③
2x Blauer Filterschwamm, grob
LOOP10000/15000
1. Füllen Sie das EHEIM FILTERMEC Granulat (mechanisches Filtergranulat)
①
lose in das
Filtergehäuse.
2. Legen Sie die Filter in folgender Reihenfolge in das Filtergehäuse:
②
Blauer Filterschwamm, fein
③
2x Blauer Filterschwamm, grob
Anschluss Pumpe montieren (⌦D)
1. Platzieren Sie die Dichtscheibe
②
zwischen dem Schraubanschluss am Gehäuse und Anschluss-
stutzen
①
.
2. Schrauben Sie mit der Überwurfmutter den Anschlussstutzen auf den Schraubanschluss.
3. Verbinden Sie den Schlauch
③
mit dem Anschlussstutzen.
Auslauf-Schlauch anschließen (⌦E)
1. Kürzen Sie mit einer Säge den Auslaufstutzen auf den Durchmesser Ihres Schlauches.
2. Verbinden Sie Ihren Schlauch mit dem Auslaufstutzen.
Wir empfehlen die Schläuche mit Schlauchklemmen zu befestigen.
9
Deutsch
Bedienung
GEFAHR! Stromschlag!
▶Mit montiertem UVC-Klärer muss der Sicherheitsabstand des Gerätes zum Wasser mindestens
2mbetragen.
GEFAHR!
▶Beachten Sie die Bedienungsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel
Sicherheit, Inbetriebnahme und Bedienung!
1. Stellen Sie den Filter am Teichufer auf (⌦F).
2. Stellen Sie die Pumpe im Teich möglichst waagerecht, auf einen festen Untergrund, so dass das
Filtergehäuse der Pumpe mindestens 20 cm von Wasser bedeckt ist. Achten Sie auf die maximale
Tauchtiefe (siehe Technische Daten).
Pumpe und UVC-Klärer einschalten
1. Stecken Sie den jeweiligen Netzstecker in die Netzsteckdose.
Achtung: Die Pumpe läuft sofort an!
Pumpe und UVC-Klärer ausschalten
1. Ziehen Sie den jeweiligen Netzstecker aus der Netzsteckdose.
Wartung
GEFAHR! Stromschlag!
▶Ziehen vor allen Wartungsarbeiten den Netzstecker der Pumpe und des UVC-Klärers.
GEFAHR!
▶Beachten Sie die Bedienungsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel
Sicherheit und Wartung!
VORSICHT! Sachbeschädigung.
▶Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.
In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und
störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und
sichert über einen langen Zeitraum die Funktion des Gerätes.
Filter reinigen
Der Innenraum des Filters ist etwa alle 4 Wochen zu kontrollieren und je nach Verschmutzungsgrad zu reini-
gen. Gehen Sie dazu wie folgt vor:
1. Ziehen Sie den Netzstecker der Pumpe und des UVC-Klärers.
2. Önen Sie das Filtergehäuse.
3. Nehmen Sie die Filter aus dem Gehäuse (⌦C).
4. Nehmen Sie das EHEIM FILTERBIO bzw. EHEIM FILTERMEC Granulat aus dem Filtergehäuse.
5. Reinigen Sie die Filter und das Granulat unter kaltem, ießenden Wasser.
6. Reinigen Sie den Innenraum des Filtergehäuses mit einem Wasserstrahl.
7. Montieren Sie die Filter wieder in umgekehrter Reihenfolge (⌦C).
10
Deutsch
Beheben von Störungen
GEFAHR! Stromschlag!
▶Ziehen Sie vor dem Beheben von Störungen den Netzstecker.
Störung Mögliche Ursache Abhilfe
Filterleistung lässt nach Filteraufbau ist falsch ▶Prüfen Sie den Filteraufbau auf
richtige Reihenfolge.
Filter ist verschmutzt ▶Reinigen Sie die Filter
Pumpe ist verschmutzt ▶Reinigen Sie das Filtergehäuse
der Pumpe (siehe Betriebsanlei-
tung Pumpe)
Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.
Außerbetriebnahme
Lagern und Überwintern
1. Reinigen Sie das Gerät
2. Lagern Sie das Gerät an einem frostsicheren Ort.
Entsorgen
Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften.
Das Gerät darf nicht mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den
kommunalen Sammelstellen bzw. Wertstohöfen kostenlos entgegengenommen. Die Produktverpa-
ckung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese
der Wiederverwertung zu.
Technische Daten
Typ 5000 7000 10000 15000
Pumpe PLAY1500 FLOW2500 FLOW3500 FLOW5000
UVC-Klärer CLEARUVC-7 CLEARUVC-9 CLEARUVC-11 CLEARUVC-11
Abmaße (L×B×H) 400×315×263 mm 400×315×388 mm 603×398×368 mm
Wasserauslass 1“ – 1¼“
Medientemperatur +4°C – +35°C
Sie nden die technischen Daten der Pumpe und des UVC-Klärers in den zugehörigen
Bedienungsanleitungen.
Otros manuales para LOOP 5000
1
Este manual sirve para los siguientes modelos
3
Tabla de contenidos
Idiomas:
Otros manuales de Bomba de agua de EHEIM
EHEIM
EHEIM Universal 300 Manual de usuario
EHEIM
EHEIM FLOW 5000 Manual de usuario
EHEIM
EHEIM streamON+ 3500 Manual de usuario
EHEIM
EHEIM PLAY 2500 Manual de usuario
EHEIM
EHEIM compactON 3000 Manual de usuario
EHEIM
EHEIM compactON 2100 Manual de usuario
EHEIM

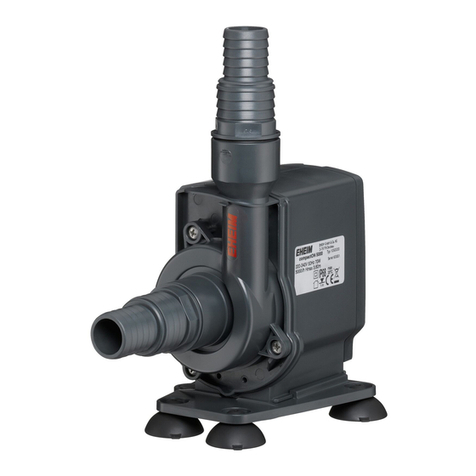

EHEIM compactON 5000 Manual de usuario
EHEIM
EHEIM PLAY 2500 Manual de usuario
EHEIM
EHEIM compactOUT600 Manual de usuario
EHEIM
EHEIM 1260 Manual de usuario
EHEIM
EHEIM 1260 Manual de usuario
EHEIM
EHEIM classic 600 Manual de usuario
EHEIM
EHEIM LOOPpro 26000 Manual de usuario
EHEIM
EHEIM Compact 1001 Manual de usuario
EHEIM
EHEIM Compact+ 2000 Manual de usuario
EHEIM
EHEIM 1000 Compact Manual de usuario
EHEIM
EHEIM compactON 5000 Manual de usuario
EHEIM
EHEIM Universal 1200 Manual de usuario
EHEIM
EHEIM 1000 Compact Manual de usuario
EHEIM
EHEIM PCPS Manual de usuario
Manuales populares de Bomba de agua de otras marcas
Sykes AmeriPumps
Sykes AmeriPumps GP100M Guía de solución de problemas
DUROMAX
DUROMAX XP WX Series Manual de usuario
BRINKMANN PUMPS
BRINKMANN PUMPS SBF550 Manual de usuario
Franklin Electric
Franklin Electric IPS Manual de usuario
Xylem
Xylem e-1532 Series Manual de usuario
Milton Roy
Milton Roy PRIMEROYAL Manual de usuario
