Efapel 40217 Manual de usuario
Folheto Informativo n.º 22/2021 (290 316)
REF. 40217 | 40417 S
REGULADOR DE LUZ ELETR. 1-10V, 50mA METERING D40 - PT
P. 2
REGULADOR DE LUZ ELECTR. 1-10V, 50mA METERING D40 - ES
P. 10
ELECTRONIC DIMMER 1-10V, 50mA METERING D40 - EN
P. 18
VARIATEUR ÉLECTRONIQUE 1-10V, 50mA METERING D40 - FR
P. 26
EINKREIS-SCHALTER 1-10V, 50mA ZÄHLWERTERFASSUNG D40 - DE
P. 34
2
PT
REGULADOR DE LUZ ELETR. 1-10V, 50mA METERING D40
LEGENDA
Botão de Programação
Botão de Seleção de
Função
LEDs de
Indicação de Função
(ON|LEVEL|OFF)
Botões de Comando
(A|B|C|D)
Botão de RESET
Nota:
Instalação e fixação por parafusos em caixas de aparelhagem (tipo
I1
)
.
3
MODOS DE FUNCIONAMENTO
FORA DA REDE - ONLINE
Quando instalado, ou após RESET, permite automaticamente regular a lumi-
nosidade de uma lâmpada, pressionando os botões:
– A: liga iluminação / iluminação 100%;
– B: desliga iluminação / diminui iluminação;
– C: liga iluminação média;
– D: liga iluminação mínima.
EM REDE - ONLINE
Quando colocado em ONLINE permite:
– realizar as mesmas funções que em OFFLINE;
– interagir com os outros aparelhos da Série Domus40, podendo:
– ser comandado por outros aparelhos;
– regular luminosidade / consultar dados de consumo / fazer agenda-
mentos para regular luminosidade para um determinado nível, a partir
de plataformas fixas e ou móveis, tais como smartphones, tablets e
computadores, quando em instalação munida de Home Server (HS -
Ref.ª 40930).
– poderá ainda, se necessário, comandar outros aparelhos.
4
COLOCAÇÃO DO REGULADOR DE LUZ ELETRÓNICO EM REDE -
ONLINE
1ºPASSO
Pressionar RESET 7”
até os LEDs ficarem
todos a meio brilho.
2ºPASSO
Click em
PROG.
2.1 - O LED ON
começa a piscar,
indicando que está
pronto a ser adicionado
à rede, durante um
período de 10” .
1.1 - O LED ON liga.
3ºPASSO
Click no botão de
comando da Chave
da Instalação (Ref.ª
40925) na proximidade
do Regulador de Luz
Eletrónico.
3.1 - O LED começa
a piscar vermelho,
indicando que está à
procura do aparelho a
adicionar.
3.2 - O LED pisca verde
e desliga, o LED ON
do aparelho desliga
e os LEDs A, B, D, C
ligam e desligam em
sequência, indicando
que o Regulador de
Luz Eletrónico foi
adicionado à rede com
sucesso.
Nota: No caso do LED da Chave
da Instalação não ficar verde e
desligar, repetir desde o 1º passo.
5
EMPARELHAMENTO DOS APARELHOS JÁ COLOCADOS EM REDE -
ONLINE
NO APARELHO EMISSOR
2ºPASSO
Conforme o botão
que deseja em-
parelhar, click A,
B, Cou Dpara
iniciar EMPARELHA-
MENTO.
2.1- O LED Afica
a piscar e todos os
aparelhos em rede
ficam igualmente a
piscar.
Nota: No caso de
aparelhos alimentados a
bateria (Ref.ª 40227), o LED
não pisca para maximizar
a durabilidade da bateria.

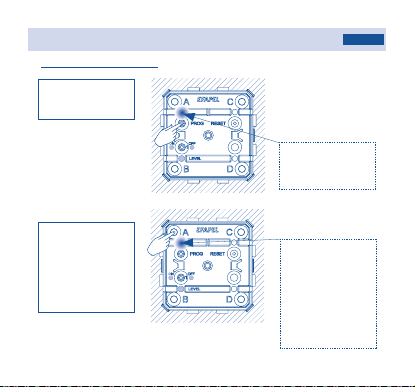

1ºPASSO
Click em PROG
(programação).
1.1- O LED A
liga, indicando que
pode iniciar o EM-
PARELHAMENTO.
6
NO REGULADOR DE LUZ
3ºPASSO
Para selecionar a
função desejada,
click no botão de
seleção de função 1
sucessivamente.
3.1 - LEDs indicam função:
ON - Aumentar lumi-
nosidade
LEVEL - Colocar luminosi-
dade num nível
OFF - Diminuir lumi-
nosidade
ON|LEVEL|OFF
DESLIGADOS - Sem
EMPARELHAMENTO
Nota: Quando a função LEVEL é
selecionada, o EMPARELHAMENTO
fica configurado no nível em que se
encontra o Regulador de Luz.
NO APARELHO EMISSOR
4ºPASSO
Click em PROG
para concluir EM-
PARELHAMENTO.
4.1- O LED Aapa-
ga, indicando que o
EMPARELHAMENTO
está concluído.
Nota: Para localizar o Atuador emparelhado a um botão Emissor, é suficiente reiniciar o EMPARELHAMENTO
(1º PASSO e 2º PASSO). Desta forma, o LED Cdos aparelhos com Atuador emparelhado fica ligado.
7
ATIVAÇÃO / DESATIVAÇÃO DA SINALIZAÇÃO DA CARGA
1ºPASSO
Pressionar OUT1
5”
para ativar ou desa-
tivar a sinalização
da carga.
1.1- Ativar - Os
LEDs Ae Bpiscam 2
vezes e ficam ligados.
1.2- Desativar - Os
LEDs Ae Bpiscam 2
vezes e ficam desli-
gados.
CARGAS MÁXIMAS RECOMENDADAS
DIMMABLE DIMMABLE CFL
DIMMABLE
LED
DIMMABLE EVG
1-10V
Tensão Min. Máx. Máx. Máx. Máx. Máx. Máx. Máx.
230V~ -
50Hz — — — — — — — 600VA
(Imáx 1-10V - 50mA)
Nota: Não utilizar o Regulador de Luz Eletrónico a controlar diferentes tipos de cargas.
8
CARACTERÍSTICAS
Função
- Regulador de Luz
- Emissor
- Contador de Energia
Alimentação 230V~ - 50Hz
Temperatura de Funcionamento -5º - +35°C
Tecnologia Rádio Frequência 2.4 GHz
DESMONTAGEM DA TECLA
9
ESQUEMA DE LIGAÇÃO
L
N
8 mm
1x1,5 mm2
0,6x3,5mmM2,5
DECLARAÇÃO DE CONFORMIDADE UE SIMPLIFICADA
A EFAPEL declara que os equipamentos com rádio pertencentes a este folheto informativo estão
conforme a diretiva 2014/53/UE.
A declaração de conformidade UE completa está disponível no site www.efapel.com/domus40
A EFAPEL reserva o direito de modificar este documento ou os produtos nele contidos sem aviso prévio.
Em caso de dúvida, contacte a EFAPEL.
10
ES
REGULADOR DE LUZ ELECTR. 1-10V, 50mA METERING D40
LEYENDA
Botón de Programación
Botón de Selección de
Función
LEDs de
Indicación de Función
(ON|LEVEL|OFF)
Botones del Mando
(A|B|C|D)
Botón de RESET
Nota:
Instalación y fijación con tornillos en cajas de mecanismos eléctricos (tipo
I1
)
.
Este manual sirve para los siguientes modelos
