©ECS 2000 AF-002-BQ-D 040700I
EINBAUANLEITUNG ELEKTROSATZ ANHÄNGERVORRICHTUNG MIT 12-N STECKDOSE lt.
DIN/ISO NORM 1724
ALFA ROMEO 156 SPORTWAGON 2000-
Bestell Nr.: AF-002-BQ
Das Minuskabel der Batterie entfernen. Die Matte und die linken Seiteverkleidung im Gepäckraum entfernen. Den Sitz des Rücksitzes entfer-
nen. Die Schwellerahmen an der linken Seite im Auto entfernen. Die Schwellerahmen an der hinten Seite im Auto enfernen. Die untere Kappe
der Lenksäule entfernen.
Die bestehende Kabeltülle hinten den linker Radschutzkasten entfernen.
Die Kabeltülle (20mm) im Loch befestigen.
Der Kabelbaum wird im Kofferraum ausgebreitet. Das Ende durch die Tülle zur Steckdose führen. (Vorsicht! heißen Auspuff!)
Die gummi Abdeckplatte über den Kabelbaum schieben. Den Kontaktträger aus der Steckdose nehmen und die Kabel wie folgt anschließen:
Die Steckdose an die Anhängerkupplung montieren.
Den 10-poligen schwarzen Steckverbinder des Kabelbaumes mit dem Weißen und rot/gel-
ben Kabel zusammen mit dem Relaisfuß an der linken Seite entlang zum 10-poligen
Steckverbinder hinten den Radschutzkasten führen.
Die 10-poligen Steckverbinder hinten den Radschutzkasten auseinandernehmen und die
10-poligen Steckverbinder des Kabelsatzes übereinstimmend anschließen.
Den Relaisfuß mit dem beiliegenden M5 Bolzen, Mutter und mit der Ringe unter der
Hutablage befestigen. Das beiliegende Relais im Relaisfuß stecken.
Links hinten das Schlußleuchte befindet sich einen originalen Massebolze.
Das weiße Kabel daran befestigen.
Das Ende des Kabelbaums mit dem gelben, grünen, roten, braunen, schwarzen und roten
Kabel an der linken Seite des Fahrzeuges entlang zum Sicherungskasten unter dem
Instrumentenbrett führen, und dieses mit Hilfe der beiliegenden Quetschverbinder
anschließen (sehe Abbildung):
Kabelbaum Auto Steckverbinder Auto
Gelb X A
Grün Y B
Rot Z B
Das braune Kabel an den Sicherungshalter mit dem braunen Kabel anschließen. Das schwarze und rote Kabel an den Sicherungshalter mit
dem schwarzen Kabel anschließen. Die roten Steckverbinder mit dem gelben, grünen und roten Kabel anschließen. Danach den blauen
Steckverbinder mit dem braunen und schwarzen Kabel an dem gelb/grünen Kabel, das sich im Steckverbinder gerade an dem Lichtschalter
befindet, befestigen. Die Sicherungen mit Kappe auf die beiden Sicherungshalter montieren.
Die Batterie wieder anschließen und sämtliche Fahrzeugfunktionen mit angeschlossenem Anhänger überprüfen.
Die abmontierten und entfernten Teile wieder montieren.
1.
2.
3.
4.
5.
6.
7.
8.
9.

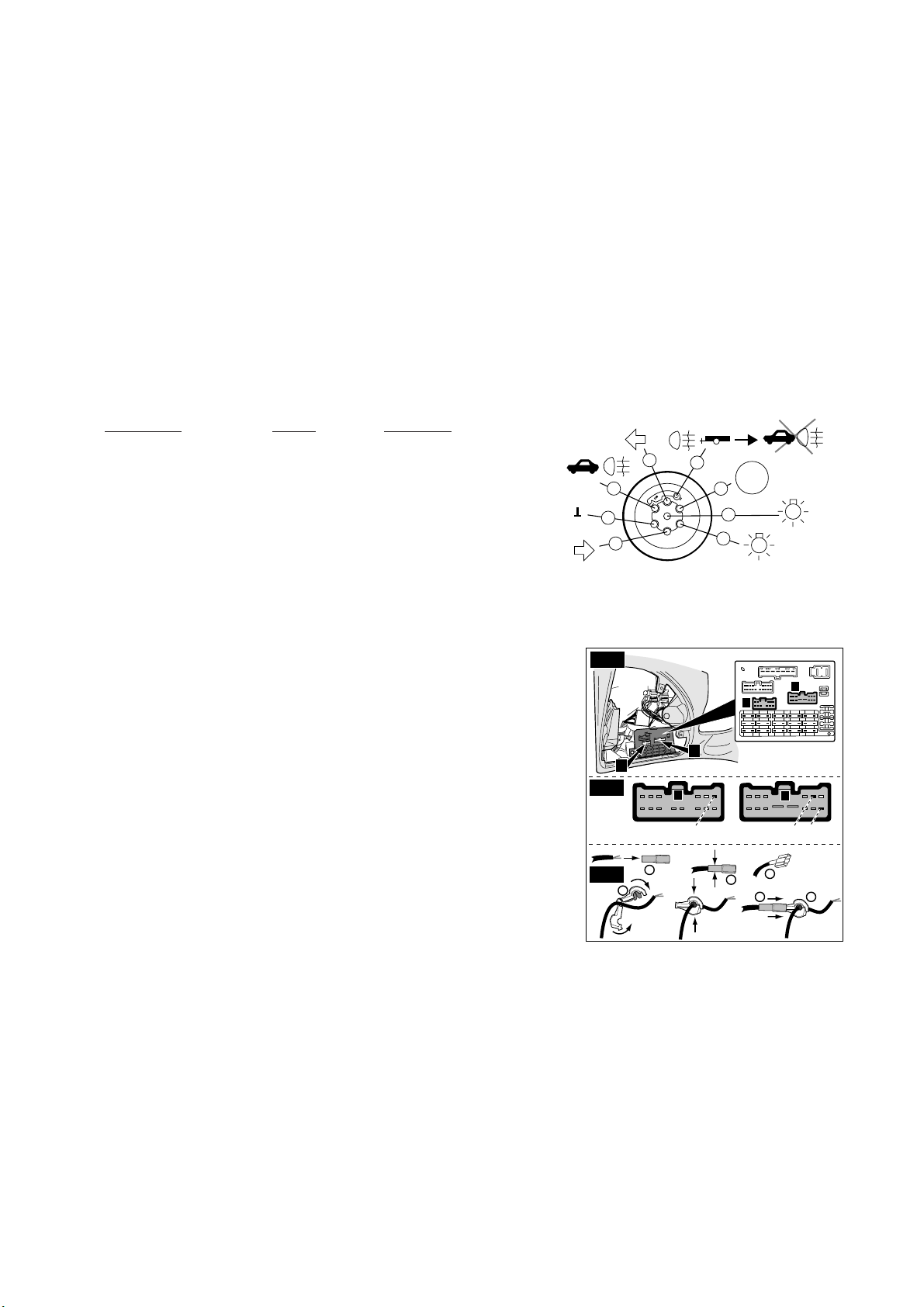

Anhänger Beleuchtung: Kontakt Nr.: Kabelfarbe:
Blinker links 1 (L) gelb
Nebelschlußleuchte 2 (54-G) blau
Masse 3 (31) weiß 2,5 mm2
Blinker rechts 4 (R) grün
Schlußleuchte rechts 5 (58-R) braun
Bremsleuchten 6 (54) rot
Schlußleuchte links 7 (58-L) schwarz
Nebelschlußleuchte 8 (58-b) grau
REVISIE 0
AB
A
B
AB
RR
Q
Q
Q
Q
x y z
Fig.1
Fig.2
Fig.3
