Ecoflam Multicalor 45 Manual de usuario

420010331107

19.09.2017

Multicalor 45

Multicalor 70

Multicalor 100

Multicalor 140

BRUCIATORI MISTI GAS + GASOLIO

GAS/LIGHT-OIL DUAL BURNERS

BRULEURS MIXTE GAZ + MAZOUT

QUEMADORES MIXTOS GAS + GASOLEO

КОМБИНИРОВАННЫЕ ГОРЕЛКИ ГАЗ/ДИЗТОПЛИВО

IT 420010331107 Multicalor 45 ÷ 140

Multicalor 45 70 100 140

Potenza termica max. kW 500 700 1000 1300

kcal/h 430.000 602.000 860.000 1.118.000

Potenza termica min. kW 190 250 300 400

kcal/h 163.400 215.000 258.000 344.000

Tensione di alim.trifase + neutro 50 HzV 230 / 400 230 / 400 230 / 400 230 / 400

Motore kW 0,55 1,1 1,1 2,2

Giri/minuto del motore N° 2800 2800 2800 2800

CARATTERISTICHE OPERATIVE

Modello : Multicalor 45-70-100-140 Categoria gas - II 2H 3+

G20 G25 G31 G30

Pressione massima mbar 25 - 45 -

Pressione minima mbar 17 - 25 -

Combustibile gas P.C.I. kcal/Nm38.570 - 22.260 -

Combustibile gasolio P.C.I. = 10.200 kcal/kg max 1,5° E a 20° C

CARATTERISTICHE TECNICHE

mbar

100

100 200 300 400 500 600 700 800 900 1000 1100

200 300 400 500 600 700 800 900 1000 1100 1200 1300 kW

kcal/h

x 1000

30 40 50 60 70 80 90 100 110

20 kg/h

Multicalor 45

Multicalor 70

Multicalor 100

Multicalor 140

CAMPO DI LAVORO DEI BRUCIATORI

Contropressione in camera di combustione

Potenza

DIMENSIONI DI INGOMBRO

MODELLI A B C D D1 E F G H1 I L M N O

Multicalor 45 1045 510 535 175 335 555 160 390 600• 190 190 M10 140 165

Multicalor 70 1045 510 535 175 395 555 180 390 600• 190 190 M10 140 165

Multicalor 100 1045 510 535 175 395 555 190 390 600• 190 190 M10 140 165

Multicalor 140 1070 510 560 307 457 555 215 390 600• 190 190 M10 140 165

D = testa corta D1 = testa lunga

• = (OPZIONE)

Dimensioni (mm)

D - D1E CB

AVVIAMENTO DEL BRUCIATORE A GAS

CONTROLLI PRELIMINARI

Prima di avviare il bruciatore effettuare i seguenti controlli :

• Tipo di gas e pressione di alimentazione

• Valvole gas chiuse

• La tenuta dei raccordi

• Sfiato tubazione gas e controllo pressione entrata

• Il cablaggio conforme allo schema e fase e neutro rispettati

• L’apertura del termostato caldaia ferma il bruciatore

• La tenuta del focolare della caldaia per evitare l’entrata di aria

• La tenuta del raccordo camino-caldaia

• Condizioni del camino ( stagno, non ostruito,.......)

Se tutte queste condizioni sono soddisfatte avviare il bruciatore.

L’apparecchiatura di controllo avvia il motore per effettuare il prelavaggio della camera di combustione.Durante questo

periodo di prelavaggio (circa 30 secondi), l’apparecchiatura controlla che la pressione dell’aria sia corretta tramite il

pressostato aria. Al termine, dà tensione al trasformatore e apre le valvole del gas. La formazione della fiamma deve

avvenire e stabilizzare entro 3 secondi, che é il tempo di sicurezza dell’apparecchiatura. Controllare visivamente la fiam-

ma prima di inserire qualsiasi strumento di controllo nel camino. Regolare e controllare al contatore la portata di gas

necessaria alla caldaia. Adeguare alla portata del gas la portata dell’aria per una corretta combustione.

CONSIGLI IMPORTANTI

Tutti gli organi regolabili devono essere fissati dall’installatore dopo le regolazioni. Ad ogni regolazione controllate la

combustione al camino. I valori di CO2 devono essere circa 9,7 (G20) 9,6 (G25) 11,7 (G30) 11,7 (G31) ed il CO

inferiore a 75 ppm.

420010331107 Multicalor 45 ÷ 140

0 - STOP

1 - GASOLIO

2 - GAS

ALLACCIAMENTO ELETTRICO

Tutti i bruciatori sono collaudati a 400 V 50 Hz trifase per i motori e 230V 50 Hz monofase con neutro per gli ausilia-

ri. Se fosse necessario alimentare il bruciatore a 230 V 50 Hz trifase senza neutro, eseguire le modifiche necessarie rife-

rendosi allo specifico schema elettrico del bruciatore e controllare che il relé termico sia entro il campo di assorbimento

del motore. Accertare inoltre il corretto senso di rotazione del motore del ventilatore.

ALLACCIAMENTO ALLA LINEA GAS

Allacciato il bruciatore alla tubazione del gas è necessario assicurarsi che quest’ultima sia a tenuta perfetta. Assicurarsi

pure che il camino non sia ostruito. Aperto il rubinetto del gas sfiatare con prudenza la tubazione attraverso l’apposita

presa di pressione e quindi controllare il valore della pressione con un manometro idoneo. Dare tensione all’impianto e

regolare i termostati alla temperatura desiderata. Alla chiusura dei termostati, il dispositivo di controllo fughe gas effet-

tua una prova di tenuta delle valvole; Al termine della prova il bruciatore riceve il consenso per effettuare il ciclo di

avviamento.

REGOLAZIONE DELLA COMBUSTIONE

ATTENZIONE : per ottenere una corretta regolazione della combustione e della portata termica occorre effettuare l'analisi dei fumi, ser-

vendosi degli appositi strumenti. La regolazione della combustione e della portata termica va eseguita contemporaneamente ad una analisi

dei prodotti della combustione, assicurandosi che i valori riscontrati siano corretti, e, in ogni caso, rispondenti alle normative di sicurezza

vigenti. A tal proposito vedere la tabella e la figura sottostanti. TALE OPERAZIONE DEVE ESSERE ESEGUITA DA PERSONALE

PROFESSIONALMENTE QUALIFICATO ED AUTORIZZATO DALLA ECOFLAM SPA .

ECCESSO D'ARIA (%)

FATTORE D'ARIA

10 10 20 30 40 50 60

100 200 300 400

500

600

700

800

900

1000 2000

1,1

1,15

1,2 1,2 1,2

1,25

1,3

POTENZA UTILE NOMINALE (kW)

Metano

CO29,6%

CO <50 ppm

VALORI DI RIFERIMENTO CONSIGLIATI

IT 420010331107 Multicalor 45 ÷ 140

AGK25... resistenza PTC

AL Segnalazione di blocco

esterma

V... Valvola combustibile

CPI Indicatore di posizione chiusa

DBR... Collegamento

EK Pulsante di sblocco (interno)

EK2 Pulsante di sblocco remoto

ION Elettrodo di rivelazione

FS Segnale di fiamma

FSV Amplificatore del segnale di

fiamma

GP Pressostato gas

H Interuttore principale

HS Contatto ausiliario rele’

K1...4 Contatti dei rele’ di controllo

interni

KL Bassa fiamma

LK Serranda aria

LKP Posizione serranda aria

LP Pressostato aria

LR Termostato alta/bassa

M Motore del bruciatore

R Termostato di lavoro

SA Servocomando

STB Termostato di sicurezza

Si Fusibile esterno

W Termostato o pressostato

limite

Z Trasformatore di accensione

ZV Valvola gas pilota

A Comando inizio ciclo

B-B´ Intervallo accensione fiamma

C Posizione funzionamento

bruciatore

C-D Funzionamento bruciatore

D Spegnimento comandato da R

t1 tempo di preventilazione

t3 tempo di preaccensione

t3n tempo di postaccensione

t4 intervallo prima del consenso

al 2° stadio

t10 Tempo disponibile per il

segnale pressostato aria

t11 Tempo d'apertura programmato

dal servocomando «SA»

t12 Tempo di chiusura programmato

dal servocomando «SA»

TSA Tempo di sicurezza

all’accensione

tw Tempo di attesa

Tabella codici LED multicolore

Stato Codice colore Colore

Stato di attesa ❍................................................................................... spento

Fase di accensione ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ giallo lampeggiante

Funzionamento, fiamma ok . ❑................................................................................... verde

Funzionamento, fiamma non ok ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ verde lampeggiante

Segnale di fiamma estraneo ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ verde-rosso

Bassa tensione ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ giallo-rosso

Blocco ▲................................................................................... rosso

Codice di errore ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ rosso lampeggiante

Trasmissione codice di errore ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ rosso lampeggiante veloce

Legenda : ....... Accesa continua ▲ rosso ❑ verde ❍ Spenta ● giallo

APPARECCHIATURA LME22

Connection diagram and control sequence LME22… / LME23…

NT μC control

RESET

FSV

ION

BV1

BV2

R / W

STB

7101a02e/0606

K2/1 K3 K4

K2/2

QRC

br bl sw

Nur LME23...

SB / R

W / GP

BV1

(LR) BV2

tw t1 t3n

TSA

t4 7101d02/0606

t11

t12

EK2

ABB´ C D

t10

Diagramma connessioni e collegamenti interni LME22...

420010331107 Multicalor 45 ÷ 140

1° STADIO GAS

ASPIRAZIONE

RITORNO

VgS

Vg2

Vg1

123

VGS

2 STADIO GAS

ASPIRAZIONE

RITORNO

VgS

Vg2

Vg1

123

VGS

CIRCUITO IDRAULICO GAS

1 - POMPA

2 - VALVOLA GASOLIO DI SICUREZZA

3 - VALVOLA GASOLIO 1° STADIO

4 - VALVOLA GASOLIO 2° STADIO

5 - UGELLO 1° STADIO

6 - UGELLO 2° STADIO

7-PRESSOSTATO GAS

8-VALVOLA GAS DI SICUREZZA

9-VALVOLA GAS

Per calcolare la portata di funzionamento, in kW, del bruciatore, procedere nel modo seguente:

Controllare al contatore la quantità di litri erogati e la durata, in secondi, della lettura, quindi procedere

al calcolo della portata secondo la seguente formula:

CALCOLO DELLA PORTATA DI FUNZIONAMENTO DEL BRUCIATORE

e x f = kW

e = Litri di gas

s = Tempo in secondi

G20 = 34,02

G25 = 29,25

G30 = 116

G31 = 88

Tabella codici errori

Lampeggi «AL» Possible cause

(LED) term. n°10

2 lampeggi on Assenza di fiamma al termine del tempo di sicurezza all’accensione «TSA»

- elettrovalvole difettose - rilevatore fiamma difettoso

- regolazione bruciatore errata - elettrodi difettosi

3 lampeggi on Guasto pressostato aria

- Mancanza del segnale pressostato aria dopo«t10»,

- Contatti pressostato aria incollati in posizione di riposo

4 lampeggi on Segnale fiamma estraneo

5 lampeggi on Segnale pressostato aria fuori tempo

Contatti pressostato aria incollati in posizione di lavoro

6 lampeggi on Non utilizzati

7 lampeggi on Troppe mancanze di fiamma durante il funzionamento

(superato il limite del n° di ripetizioni del ciclo) - elettrovalvole difettose.

- rilevatore fiamma difettoso - regolazione bruciatore errata.

8 lampeggi on Non utilizzati

9 lampeggi on Non utilizzati

10 lampeggi off Contatti in uscita difettosi o guasto del dispositivo interno od errore nel cablaggio

14 lampeggi on Indicatore di posizione chiusa aperto

IT 420010331107 Multicalor 45 ÷ 140

REGOLAZIONE DELL’ARIA DI COMBUSTIONE

Togliere il coperchio per accedere alle camme di regolazione.

Lo spostamento delle camme va effettuato con l’ausilio dell’apposita chia-

vetta in dotazione.

Descrizione :

I- Camma di regolazione posizione di apertura in 2° fiamma

(potenza max.)

II - Camma di regolazione della posizione serranda allo spegnimento

(chiusura)

III - Camma di regolazione posizione di apertura in 1° fiamma

(potenza min.)

V- Camma di consenso all’apertura dell’elettrovalvola del 2° stadio

NOTA :

La camma V (di consenso all’apertura dell’elettrovalvola del 2° stadio) va

regolata in una posizione intermedia tra quella di 1° fiamma e

quella di 2° fiamma (ad un angolo di circa 5° superiore a quello della posi-

zione di 1° fiamma).

LEVA DI BLOCCO

SERVOCOMANDO ARIA SIEMENS SQN 30 151A2700

ASSEMBLAGGIO E REGOLAZIONE DELLA RAMPA GAS

Montare la rampa gas fissando le 4 viti della flangia e facendo attenzione al corretto posizionamento della guarnizione

(O-ring) di tenuta.

Collegare elettricamente la rampa gas tramite la spina a 6 poli.

Accendere il bruciatore (in fabbrica è già stata eseguita una pre-taratura di massima) e verificare la tenuta dei raccordi

gas eseguiti in sede di installazione.

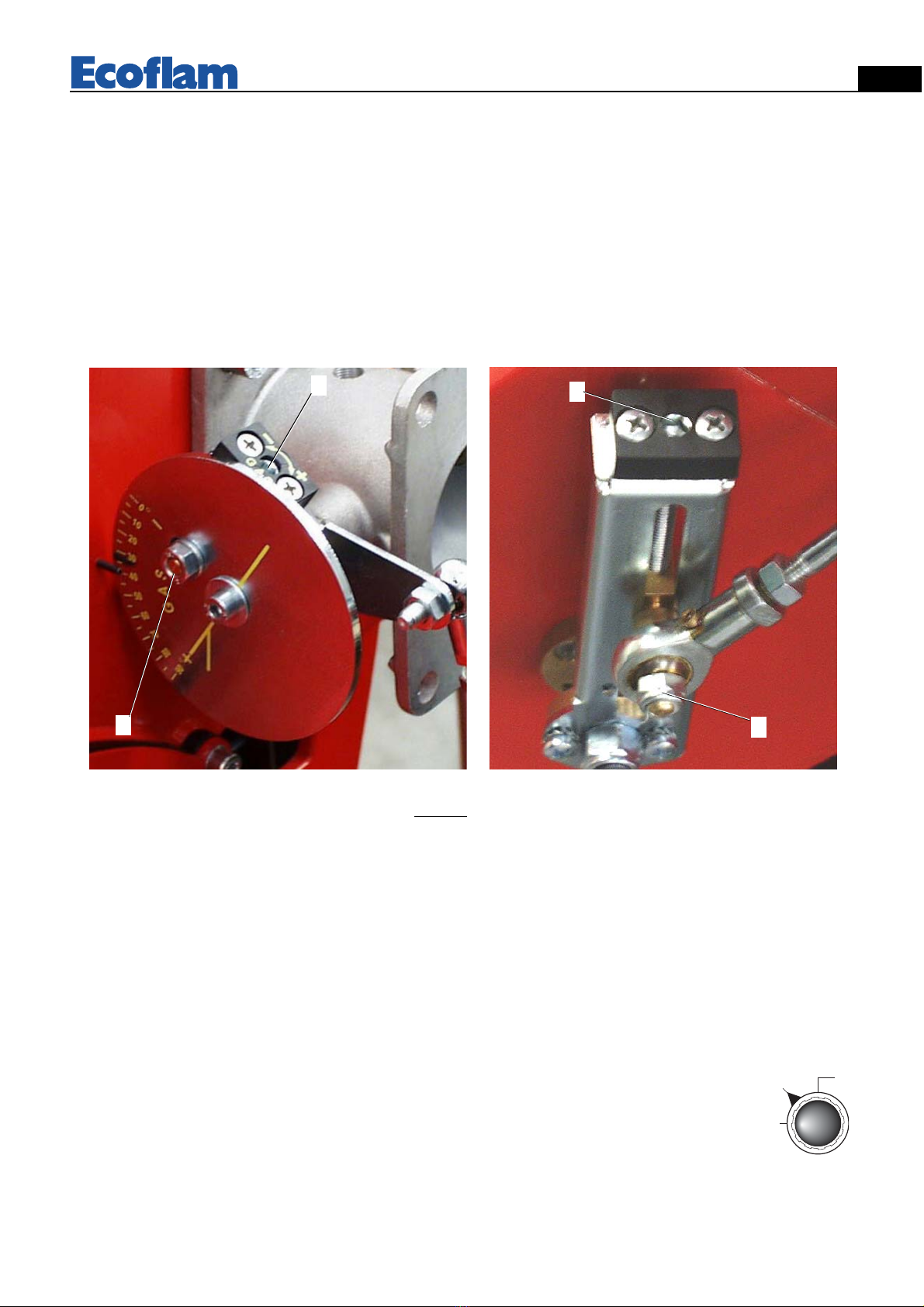

Per adeguare il bruciatore all’effettiva potenza della caldaia agire come segue:

Alta fiamma

1. Portare il bruciatore in alta fiamma (la posizione della serranda aria deve essere impostata a 75° (apertura massima),

per regolare la portata dell'aria agire sulla posizione della testa di combustione. Solo in particolari casi è necessario ridur-

re l'aria in alta fiamma, chiudendo l’aspirazione.

2. La posizione della farfalla gas dovrà essere inferoiore ai 90° (es.85°, è importante non superare i 90° per ottenere

un'ottima combustione durante il passaggio da alta a bassa fiamma). Correggere eventualmente questa posizione agendo

2,5

0,4

0,6

0,9

3,0

1,5

2,1

1,8

2,4

2,7

1,2

Regolazione del pressostato gas di minima

Il pressostato gas di minima ha la funzione di controllare la pressione minima del gas

prima della valvola gas permettendo al bruciatore di funzionare correttamente.

Svitare le viti I e L e togliere il coperchio M. posizionare la ghiera N ad un valore pari al

60% della pressione nominale di alimentazione gas (es.: per gas metano press. nominale

=20 mbar; regolatore posizionato al valore 12 mbar; per G.P.L. pressione nominale

G30-G31 30/37 mbar regolatore posizionato al valore di 18 mbar). Rimontare il coper-

chio M.

Regolazione del pressostato aria

Il pressostato aria controlla la pressione dell’ aria di ventilazione. Svitare le viti A e B e

rimuovere il coperchio C.

•Tarate la combustione con il pressostato aria regolato al minimo.

•Ostruite l’aspirazione dell’aria con un cartone facendo attenzione ai valori di O2 e CO

dell’ analizzatore.

•Progressivamente aumentate la chiusura del passaggio aria finché il valore del CO è

leggermente sopra i 1000 ppm. Fermate il cartone in questa posizione.

•Aumentate la taratura del pressostato aria fino al blocco del bruciatore.

•Ora il pressostato è tarato in modo da evitare la produzione di CO.

•Togliete il cartone e rimontare il coperchio C.

420010331107 Multicalor 45 ÷ 140

sulla vite “1” dopo aver allentato il dado “2”.

3. regolare la portata del gas in alta fiamma tramite lo stabilizzatore, o agendo sulla valvola del gas regolabile.

Bassa fiamma

4. Scegliere la posizione di primo stadio sul servocomando (normalmente compresa tra 10° e 30°) in base alla potenza

di carico ridotto richiesta, e commutare in bassa fiamma.

5. regolare la portata del gas per ottenere la combustione ottimale, variando la posizione della valvola a farfalla tramite la

vite “3” -, dopo aver allentato il dado “4”.

operazioni successive

6. portare il bruciatore in alta fiamma ,ed eventualmente riposizionare la valvola a farfalla come indicato al punto 2.

7. se necessario, ripetere più volte le operazioni descritte ai punti 5 e 6 per ottenere le posizioni esatte della valvola a far-

falla, sia in alta che in bassa fiamma.

8. fissare i dadi.

FUNZIONAMENTO DEL BRUCIATORE A GASOLIO

I bruciatori misti gas gasolio devono essere regolati sempre come prima accensione a gasolio.

Dopo aver eseguito l’installazione del bruciatore, verificare i seguenti punti:

* Tensione d’alimentazione del bruciatore ed i fusibili di protezione di rete.

* I collegamenti del motore.

* La corretta lunghezza delle tubazioni e la loro tenuta.

* Il tipo di combustibile, che deve essere adatto al bruciatore.

* Il collegamento dei termostati caldaia e le varie sicurezze.

* Il senso di rotazione del motore.

* La corretta taratura della protezione del motore.

Quando tutte queste condizioni sono verificate e soddisfatte, si può procedere con il collaudo del bruciatore.

Girare l’interruttore sulla posizione "1" gasolio; dare tensione al bruciatore. L’apparecchiatura di controllo alimenterà,

allo stesso tempo, sia il trasformatore di accensione sia il motore del bruciatore, che provvederà ad effettuare un prela-

vaggio della camera di combustione alla massima portata d’aria. Al termine del prelavaggio il servocomando si predispo-

ne nella posizione di 1° stadio gasolio, l’apparecchiatura di controllo apre le elettrovalvole “valvola di sicurezza” e “valvo-

la 1° stadio”. Essendo già presente la scarica prodotta dal trasformatore il bruciatore si accende.

Dopo l’intervallo di sicurezza di 3 secondi, ad accensione avvenuta, l’apparecchiatura di con-

trollo disinserisce il trasformatore, dopo 10 secondi passa in 2° stadio (ALTA).In caso di accen-

sione difettosa, l’apparecchiatura di controllo causa il blocco del bruciatore .In questo caso, il

riarmo manuale del bruciatore non potrà avvenire prima di 30 secondi dall’avvenuto blocco.

Per avere una combustione ottimale occorrerà regolare il 1° stadio (BASSA) e il 2° stadio

(ALTA) seguendo le istruzioni fornite più avanti. Durante tale fase si potrà passare da uno stadio all’altro manualmente

selezionando con il selettore (ALTA) 2°stadio, (BASSA) 1°stadio, alla fine delle operazioni selezionare la posizione

(ALTA).

0 - STOP

1 - GASOLIO

2 - GAS

IT 420010331107 Multicalor 45 ÷ 140

UGELLO PRESSIONE POMPA (bar)

GPH 10 11 12 13 14 15 16

2,50 9,50 9,97 10,41 10,83 11,24 11,64 12,02

3,00 11,40 11,96 12,49 13,00 13,49 13,96 14,42

3,50 13,30 13,95 14,57 15,17 15,74 16,29 16,83

4,00 15,20 15,94 16,65 17,33 17,99 18,62 19,23

4,50 17,10 17,94 18,73 19,50 20,24 20,95 21,63

5,00 19,00 19,93 20,82 21,67 22,48 23,27 24,04

5,50 20,90 21,92 22,90 23,83 24,73 25,60 26,44

6,00 22,80 23,92 24,98 26,00 26,98 27,93 28,84

6,50 23,70 25,91 27,06 28,17 29,23 30,26 31,25

7,00 26,60 27,90 29,14 30,33 31,48 32,58 33,65

7,50 28,50 29,90 31,22 32,50 33,73 34,91 36,05

8,30 31,54 33,08 34,55 35,97 37,32 38,63 39,90

9,50 36,10 37,87 39,55 41,17 42,72 44,22 45,67

10,50 40,06 41,73 43,74 45,41 47,20 48,90 50,50

12,00 45,60 47,80 50,00 52,00 54,00 55,90 57,70

13,80 52,40 55,00 57,50 59,80 62,10 64,20 66,30

15,30 58,10 61,00 63,70 66,30 68,80 71,10 73,60

17,50 66,50 69,80 72,90 75,80 78,70 81,50 84,10

19,50 74,10 77,70 81,20 84,50 87,70 90,80 93,70

21,50 81,70 85,70 89,50 93,20 96,70 100,10 103,40

24,00 91,20 95,70 99,90 104,00 107,90 111,70 115,40

GPH PORTATA kg/h

PORTATA UGELLI

Bitubo dalla sommità del serbatoio

Bitubo in aspirazione

H (m)

Dall'asse

della

pompa

Lunghezza tubazioni

ø 10

ø 12

0,5

3,5

ø 12

ø 14

AS 67

AN 77

(m)

AJ 6

(m)

RSA 60

(m)

RSA 125

(m)

ø 10

ø 12

ø 10

ø 12

ø 15

100

H (m)

Dall'asse

della

pompa

Lunghezza tubazioni

ø 10

ø 12

0,5

3,5

ø 12

ø 14

AS 67

AN 77

(m)

AJ 6

(m)

RSA 60

(m)

RSA 125

(m)

ø 10

ø 12

ø 10

ø 12

ø 15

100

Per la lunghezza delle tubazioni, bisogna considerare tutte le parti rettilinee, le curve, le salite e le discese. L'altezza statica di aspira-

zione è la distanza tra la valvola di fondo e l'asse della pompa del bruciatore.

La depressione non deve superare 0,45 bar ; in caso di depressione maggiore la pompa si può deteriorare, con conseguente aumento

dei rumori meccanici ed eventuale rottura.

ALIMENTAZIONE COMBUSTIBILE

420010331107 Multicalor 45 ÷ 140

La pompa é regolata al collaudo a 12 bar.

- Controllare la perfetta tenuta delle tubazioni. - Usare tubo rigido dove è possibi-

le. - Dimensionare correttamente la valvola di fondo. - Non eccedere nella depres-

sione (max 0,45 bar). Spurgare l' aria contenuta nella pompa attraverso la presa di

pressione e controllare la pressione. Riempire di gasolio le tubazioni per facilitare l'

innesco. Non far funzionare la pompa senza gasolio per più di tre minuti. Se l'

innesco della pompa non avviene nel primo prelavaggio del bruciatore, riarmare il blocco.

NB.: Prima di mettere avviare il bruciatore, assicurarsi che il ritorno sia aperto. Una occlusione provocherebbe la rottura

dell' organo di tenuta della pompa.

1° STADIO GASOLIO

ASPIRAZIONE

RITORNO

VgS

Vg2

Vg1

123

VGS

2° STADIO GASOLIO

ASPIRAZIONE

RITORNO

VgS

Vg2

Vg1

123

VGS

CIRCUITO IDRAULICO GASOLIO

A - FLESSIBILE

B - FILTRO

C - RUBINETTO

1 - POMPA

2 - VALVOLA GASOLIO DI SICUREZZA

3 - VALVOLA GASOLIO 1° STADIO

4 - VALVOLA GASOLIO 2° STADIO

5 - UGELLO 1° STADIO

6 - UGELLO 2° STADIO

7-PRESSOSTATO GAS DI MINIMA

8-VALVOLA GAS DI SICUREZZA

9-VALVOLA GAS

POMPA GASOLIO

1 - ASPIRAZIONE

2 - RITORNO

3 - SFIATO E PRESA MANOMETRO

4 - PRESA VUOTOMETRO

5 - REGOLAZIONE PRESSIONE

6 - ALL' UGELLO

SUNTEC AN 77

SUNTEC

SUNTEC D 67 A

SUNTEC

SUNTEC AS 67 B

SUNTEC AS 67 ... SUNTEC AJ 6 C-C

SUNTEC

PULIZIA E SOSTITUZIONE UGELLI

Utilizzare una chiave appropriata per rimuove-

re gli ugelli facendo attenzione a non rovinare

gli elettrodi.

NB. : Controllare sempre la posizione degli

elettrodi dopo il montaggio degli ugelli (vedi

fig.). Assicurarsi che gli elettrodi siano posi-

zionati in maniera corretta. Una posizione

errata comporta problemi di accensione.

5÷6 mm

3÷4 mm

2 fiamme

IT 420010331107 Multicalor 45 ÷ 140

REGOLAZIONE POSIZIONE TESTA DI COMBUSTIONE

La regolazione della posizione

della testa di combustione

viene effettuata per ottenere il

miglior rendimento di com-

bustione. Nelle applicazioni

alle portate minime del bruciatore la testa

viene arretrata, alle potenze massime viene avanzata

Esecuzione :

- allentare la vite di fissaggio della leva A.

- spostare la leva sino al raggiungimento della posizione

desiderata.

- ribloccare la vite di fissaggio.

min. max.

MULTICALOR

45-70-100

MULTICALOR

140

DESCRIZIONE DEL PANNELLO DI COMANDO DEI BRUCIATORI

SMONTAGGIO DEL BOCCAGLIO

Il controllo della corrente di rivelazione si effettua inserendo un microamperome-

tro con fondo scala di 1000 µA (corrente continua) in serie alla fotocellula.

Se la corrente di rivelazione è troppo bassa verificare il collegamento fase e neutro

del bruciatore e la messa a terra del bruciatore stesso. Normalmente il valore della

corrente di rivelazione è 200 µA.

LME22

QRA

AGQ3.1A27

RIVELAZIONE FIAMMA

SW = NERO

BL = BLU

1 - fusibile

2 - lampada di blocco termico

3 - lampada di funzionamento gasolio

4 - lampada di funzionamento gas

5 - commutatore

bloccaggio degli apparati per il funzionamento in una posizione intermedia

funzionamento alla massima potenza

funzionamento alla minima potenza

AUTO

funzionamento automatico

6 - interruttore I / O

7 - commutatore : 0 / Gasolio / Gas

8 - pulsante di sblocco

OIL GAS

AUTO

I bruciatori sono prodotti con i collegamenti adatti all’alimentazione 400 V trifase.

I bruciatori con motori elettrici di potenza inferiore o uguale a 7,5 kW possono essere adattati per alimentazione a 220-

230 V (seguire le istruzioni sul retro); per i motori con potenze superiori è possibile solo l’alimentazione a 380-400 V

trifase. In caso di richiesta di bruciatori diversi dallo standard sopra indicato si raccomanda di farne specifica menzione

nell’ordine.

Istruzioni: come adattare motori elettrici di potenza uguale o inferiore a 7,5 kW per alimentazione 220-230 V

E’ possibile modificare il voltaggio del bruciatore operando come segue:

1. modificare il collegamento all’interno della scatola di alimentazione del motore elettrico: da stella a triangolo (vedi

figura);

Otros manuales para Multicalor 45

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Quemador de Ecoflam

Ecoflam

Ecoflam BLU 8000.1 PR Manual de usuario

Ecoflam

Ecoflam MAX GAS 350 PAB TC Manual de usuario

Ecoflam

Ecoflam BLU 700.1 P AB Manual de usuario

Ecoflam

Ecoflam BLU 1700.1 PR Manual de usuario

Ecoflam

Ecoflam Multicalor 400.1 Manual de usuario

Ecoflam

Ecoflam MAX GAS 350 P Manual de usuario

Ecoflam

Ecoflam BLU 500.1 P Manual de usuario

Ecoflam

Ecoflam MAX 15 Manual de usuario

Ecoflam

Ecoflam MAX 15 TC J-F 115 Manual de instrucciones

Ecoflam

Ecoflam MAX GAS 350 PR Manual de usuario

Ecoflam

Ecoflam MAX GAS 170 E P Manual de usuario

Ecoflam

Ecoflam Multicalor 500.1 PR Manual de usuario

Ecoflam

Ecoflam MULTICALOR 500.1 PRE Series Manual de usuario

Ecoflam

Ecoflam MAX P 15 AB HS TC LMO Manual de usuario

Ecoflam

Ecoflam Multicalor 45 Manual de usuario

Ecoflam

Ecoflam MAIOR P 300 AB Manual de usuario

Ecoflam

Ecoflam MAX 15 TC HT 230-50 TW VC Manual de usuario

Ecoflam

Ecoflam OILFLAM 300.1 PR Manual de usuario

Ecoflam

Ecoflam Multiflam 170.1 AB/AB Manual de usuario

Ecoflam

Ecoflam BLU 15000.1 Manual de usuario

Ecoflam

Ecoflam MAX GAS 170 LN P TL SGT HT 230-50 TW Manual de usuario

Ecoflam

Ecoflam GAS 170 LN Manual de usuario

Ecoflam

Ecoflam MAIOR P 700.1 PRE Manual de usuario

Ecoflam

Ecoflam Maior P 150.1 PR Manual de usuario

Manuales populares de Quemador de otras marcas

Riello

Riello RS 28/M Guía de inicio rápido

True Induction

True Induction TI4B Manual de usuario

Weishaupt

Weishaupt WG20 Series Manual de usuario

Carolina Cooker

Carolina Cooker M116672 Manual de usuario

Riello

Riello RX 500 S/PV Manual de instrucciones

Unigas

Unigas HTP2000 Manual de usuario

baltur

baltur BT 250 DSG 4T Manual de usuario

muenkel design

muenkel design round burner Manual de usuario

baltur

baltur BT 14 DSGW Manual de usuario

artisan

artisan Art-SB1 Guía

Riello

Riello P 140 T/G Guía de inicio rápido

AESYS

AESYS TurboFire II Manual de usuario

Riello

Riello RG1RKD Guía de inicio rápido

IKEA

IKEA GRILLSKÄR Manual de usuario

RUSTA

RUSTA SAREK Manual de usuario

PROPOINT

PROPOINT 8933657 Manual de usuario

baltur

baltur TBL 1000 ME Manual de referencia

Riello Burners

Riello Burners P 200 P/G Guía de inicio rápido
