Ecoflam MAX P 45 AB Manual de usuario

420010243500

19.10.2009

MAIOR P 45 AB

MAIOR P 60 AB

MAIOR P 80 AB

MAIOR P120 AB

MOTORIDUTTORE

AIR DAMPER MOTOR

SERVOMOTEUR

MOTORREDUCTOR

BRUCIATORI DI GASOLIO

OIL BURNERS

BRULEURS A MAZOUT

QUEMADOR DE GASOLEO

Ь О

Библиотека СОК 

420010243500 Maior P 45/60/80/120 AB

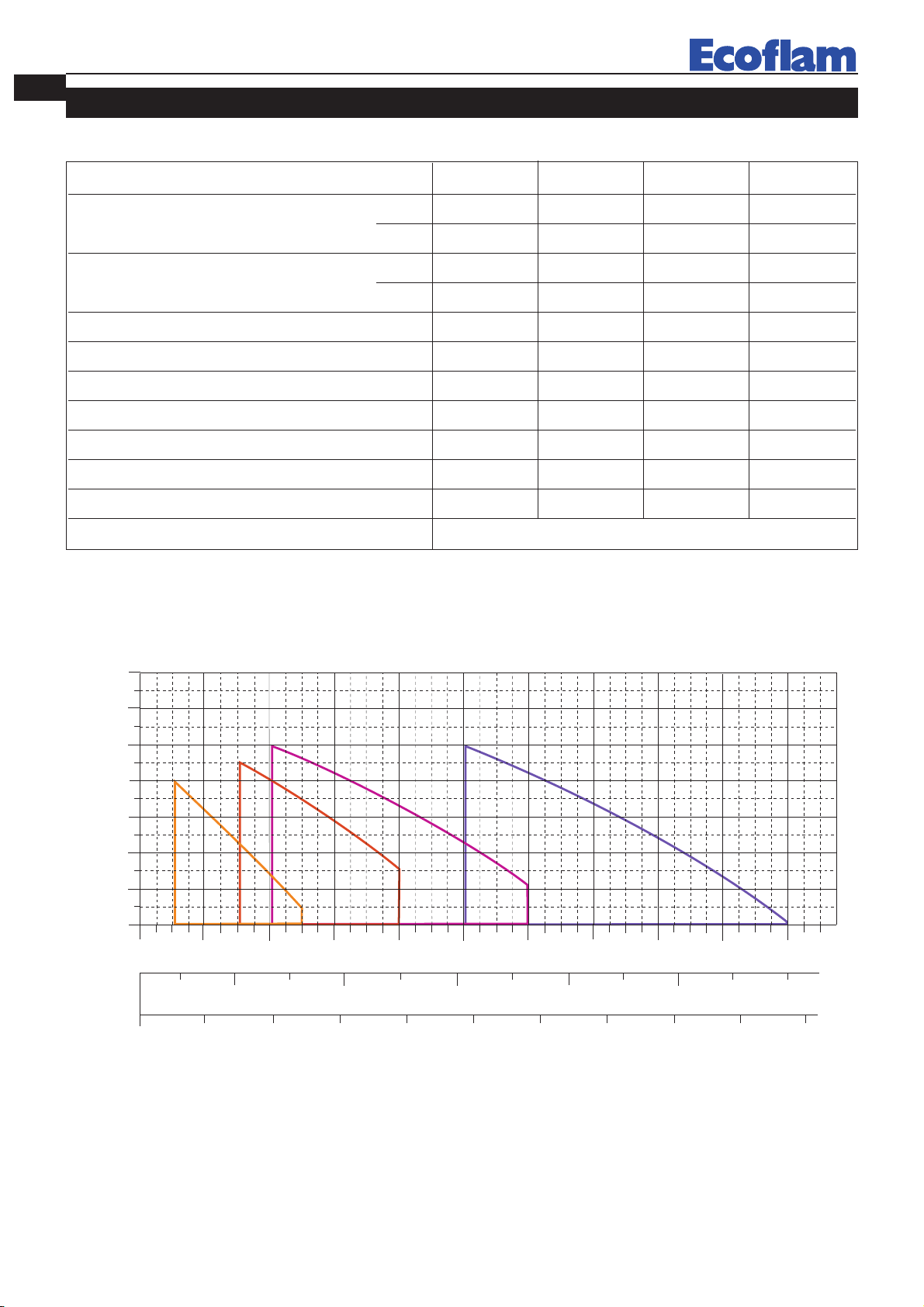

CARATTERISTICHE TECNICHE

CURVE DI LAVORO

MODELLO MAIOR P 45 MAIOR P 60 MAIOR P 80 MAIOR P 120

Portata termica max. kcal/h 459.000 600.000 800.000 1.200.000

kW 532 710 949 1423

Portata termica min. kcal/h 255.000 350.000 400.000 700.000

kW 296 415 474 830

Max. portata gasolio kg/h 45 60 80 120

Min. portata gasolio kg/h 25 35 40 70

Tensione alimentazione 50 Hz V 230/400 230/400 230/400 230/400

Potenza motore kW 0,55 0,74 1,1 2,2

Giri-minuto Nº 2.800 2.800 2.800 2.800

Trasformatore di accensione kV/mA 10/20 10/20 10/20 10/20

App. controllo fiamma LANDIS LMO 44 LMO 44 LMO 44 LMO 44

Combustibile : gasolio kcal/kg 10.200 max. visc 1,5°E a 20°C

PRESSIONE IN CAMERA DI COMBUSTIONE

PORTATA

1000 1200

800 1100 13001000600500300

30 40 50 60 70 80 90 100 110 120

400 700 900 1200 1400

mbar

kcal/h

x 1000

kg/h

MAIOR P 45

200 300 400 500 600 700 800 900 1100

MAIOR P 80

MAIOR P 120

MAIOR P 60

420010243500 Maior P 45/60/80/120 AB IT

1345

1 - BRUCIATORE / BURNER / BRULEUR / QUEM

2 - DADO / NUT / ECROU / DADO

3 - RONDELLA / WASHER / RONDELLE / ANILL

4 - GUARNIZIONE ISOMART / GASKET / JOINT /

5 - PRIGIONIERO / BOLT / VIS PRISONNIERS / T

6 - CALDAIA / BOILER / CHAUDIERE / CALDERA

7 - MATERIALE DI RIEMPIMENTO / GASKET

CORDON D'ETANCHEITE / CORDON AISLA

CIRCUITO IDRAULICO

1 - FLESSIBILI

2 - FILTRO

3 - RUBINETTO

4 - ASPIRAZIONE

5 - RITORNO

DIMENSIONI DI INGOMBRO

INSTALLAZIONE DEL BRUCIATORE

1 - BRUCIATORE

2 - DADO

3 - RONDELLA

4 - GUARNIZIONE ISOMART

5 - PRIGIONIERO

6 - CALDAIA

7 - MATERIALE DI RIEMPIMENTO

MODELLO ABCDD1EFGILM

MAIOR P 45 AB 590 330 260 225 385 555 160 376 190 190 M10

MAIOR P 60 AB 590 330 260 230 390 555 180 376 190 190 M10

MAIOR P 80 AB 590 330 260 230 390 555 180 376 190 190 M10

MAIOR P 120 AB 690 350 340 220 440 555 190 376 190 190 M10

D = testa corta D1 = testa lunga

D - D1E

420010243500 Maior P 45/60/80/120 AB

(m)

ø 10 mm ø 12 mm

0,5

3,5

ø 14 mm ø 16 mm

AS 67 / AN 77

(m)

AJ 6

(m)

ø 10 mm ø 12 mm

0,5

3,5

---

ø 14 mm ø 16 mm

AS 67 / AN 77

(m)

AJ 6

(m)

ALIMENTAZIONE COMBUSTIBILE

La lunghezza corretta delle tubazioni è data dalla somma di tutti i tratti rettilinei orizzontali, verticali e delle

curve. L’altezza statica di aspirazione è (max. 3.5m) data dalla distanza tra la valvola di fondo e l’asse della

pompa del bruciatore. La depressione non deve superare 0,45 bar; un valore maggiore potrebbe causare un

deterioramento della pompa con conseguente aumento dei rumori meccanici ed eventuale rottura.

Bitubo in aspirazione

UGELLO PRESSIONE POMPA (bar)

GPH 10 11 12 13 14 15 16

2,50 9,50 9,97 10,41 10,83 11,24 11,64 12,02

3,00 11,40 11,96 12,49 13,00 13,49 13,96 14,42

3,50 13,30 13,95 14,57 15,17 15,74 16,29 16,83

4,00 15,20 15,94 16,65 17,33 17,99 18,62 19,23

4,50 17,10 17,94 18,73 19,50 20,24 20,95 21,63

5,00 19,00 19,93 20,82 21,67 22,48 23,27 24,04

5,50 20,90 21,92 22,90 23,83 24,73 25,60 26,44

6,00 22,80 23,92 24,98 26,00 26,98 27,93 28,84

6,50 23,70 25,91 27,06 28,17 29,23 30,26 31,25

7,00 26,60 27,90 29,14 30,33 31,48 32,58 33,65

7,50 28,50 29,90 31,22 32,50 33,73 34,91 36,05

8,30 31,54 33,08 34,55 35,97 37,32 38,63 39,90

9,50 36,10 37,87 39,55 41,17 42,72 44,22 45,67

10,50 40,06 41,73 43,74 45,41 47,20 48,90 50,50

12,00 45,60 47,80 50,00 52,00 54,00 55,90 57,70

13,80 52,40 55,00 57,50 59,80 62,10 64,20 66,30

15,30 58,10 61,00 63,70 66,30 68,80 71,10 73,60

17,50 66,50 69,80 72,90 75,80 78,70 81,50 84,10

19,50 74,10 77,70 81,20 84,50 87,70 90,80 93,70

21,50 81,70 85,70 89,50 93,20 96,70 100,10 103,40

24,00 91,20 95,70 99,90 104,00 107,90 111,70 115,40

GPH PORTATA kg/h

PORTATA UGELLI

DELAVAN B - MONARCH PLP

Bitubo dalla sommità del serbatoio Lunghezza tubazioni

Lunghezza tubazioni

420010243500 Maior P 45/60/80/120 AB IT

Utilizzare solo la apposita chiave fornita in dotazione pre rimuovere l’ugello, facendo attenzione a non dan-

neggiare gli elettrodi. Montare il nuovo ugello con la medesima cura.

N.B.: Verificare sempre la posizione degli elettrodi dopo il montaggio dell’ugello (vedi figura). Una posizione

errata può comportare problemi di accensione.

3,5 mm

6 mm

PULIZIA E SOSTITUZIONE DELL’UGELLO

SUNTEC

SUNTEC AN 77

SUNTEC AJ 6 C-C

INNESCO E REGOLAZIONE DELLA POMPA GASOLIO

1 - ASPIRAZIONE

2 - RITORNO

3 - SFIATO E PRESA MANOMETRO

4 - PRESA VUOTOMETRO

5 - REGOLAZIONE PRESSIONE

6 - ALL' UGELLO

CONTROLLARE:

- Che le tubazioni siano perfettamente a tenuta;

- Che siano usati tubi rigidi (preferibilmente di rame), ove possibile;

- Che la depressione in aspirazione non ecceda 0,45 bar, per evitare

che la pompa entri in cavitazione;

- Che la valvola di fondo sia dimensionata correttamente;

La pressione della pompa viene regolata al valore di 12 bar durante il

collaudo del bruciatore. Prima di avviare il bruciatore, spurgare l’aria

contenuta nella pompa attraverso la presa del manometro. Riempire

le tubazioni di gasolio per facilitare l’innesco della pompa. Avviare il

bruciatore e verificare la pressione di alimentazione della pompa. Se l’innesco della pompa non dovesse avve-

nire durante il primo prelavaggio, con conseguente, successiva entrata in blocco del bruciatore, riarmarne il

blocco per riavviarlo, premendo il pulsante rosso sull’apparecchiatura di controllo. Se, ad innesco della pompa

avvenuto, il bruciatore dovesse andare in blocco dopo la fase di prelavaggio, a causa di una caduta di pressione

del gasolio nella pompa, riarmarne il blocco per riavviarlo. Non permettere che la pompa funzioni per più di

tre minuti senza gasolio. Nota: prima di avviare il bruciatore, assicurarsi che il tubo di ritorno sia aperto. Una

sua eventuale occlusione provocherebbe una rottura dell’organo di tenuta della pompa.

SUNTEC

SUNTEC AS 67 B

SUNTEC

420010243500 Maior P 45/60/80/120 AB

Dopo aver eseguito l’installazione del bruciatore, verificare i seguenti punti:

- Tensione di alimentazione del bruciatore ed i fusibili di protezione di rete.

- I collegamenti del motore.

- La corretta lunghezza delle tubazioni e la loro tenuta.

- Il tipo di combustibile, che deve essere adatto al bruciatore.

- Il collegamento dei termostati caldaia e delle varie sicurezze.

- Il senso di rotazione del motore.

- La corretta taratura della protezione termica del motore.

Quando tutte queste condizioni sono verificate e soddisfatte, si può procedere con il collaudo del bruciatore.

Dare tensione al bruciatore. L’apparecchiatura di controllo alimenterà, allo stesso tempo, sia il trasformatore

di accensione che il motore del bruciatore, che provvederà ad effettuare un prelavaggio della camera di com-

bustione per un periodo di 20 secondi circa. Al termine del prelavaggio, l’apparecchiatura di controllo apre le

elettrovalvole della pompa gasolio e quella del 1° stadio (Bassa fiamma), il trasformatore d’accensione produce

una scintilla ed il bruciatore si accende. Dopo l’intervallo di sicurezza di 5 secondi, ad accensione avvenuta,

l’apparecchiatura di controllo disinserisce il trasformatore di accensione quindi, dopo altri 10 secondi, aziona

il servocomando dell’aria alla massima apertura ed apre l’elettrovalvola del 2° stadio (Alta fiamma).

In caso di accensione difettosa, l’apparecchiatura di controllo causa il blocco del bruciatore entro 5 secondi.

In questo caso, il riarmo manuale del bruciatore non potrà avvenire prima che siano trascori 30 secondi

dall’entrata in blocco. Per avere una combustione ottimale, occorrerà regolare la portata dell’aria in ALTA e

BASSA fiamma, seguendo le istruzioni fornite più avanti. Durante tale fase, si potrà passare manualmente

dalla posizione ALTA fiamma ( II ) a quella di BASSA fiamma ( I ), e viceversa, tramite l’interruttore di

ALTA/BASSA fiamma. Al termine delle regolazioni, lasciare l’Interruttore in posizione II (Alta fiamma).

La pressione di alimentazione della pompa gasolio dovrà aggirarsi sui 12 bar.

AVVIAMENTO E REGOLAZIONE DEL BRUCIATORE

SOLO PER APPARECCHIATURA LANDIS LMO 44

In caso di blocco é disponibile l’indicazione della causa che ha provocato il blocco. Operare come segue: con

l’apparecchiatura in blocco (led rosso acceso) tenere premuto il pulsante di sblocco per più 3 secondi, quindi

rilasciarlo. Il led rosso inizierà a lampeggiare indicando la causa secondo la seguente tabella:

Codice errore Possibile causa

2 lampeggi Assenza di fiamma al termine del tempo di sicurezza all’accensione «TSA»

- elettrovalvole difettose - rilevatore fiamma difettoso - regolazione bruciatore errata

- elettrodi difettosi

3 lampeggi Non utilizzati

4 lampeggi Luci estranee durante la fase di pre-ventilazione

5 lampeggi Non utilizzati

6 lampeggi Non utilizzati

7 lampeggi Troppe mancanze di fiamma durante il funzionamento (superato il limite del n° di

ripetizioni del ciclo) - elettrovalvole difettose - rilevatore fiamma difettoso - regolazione

bruciatore errata

8 lampeggi Controllo del tempo riscaldamento combustibile

9 lampeggi Non utilizzati

10 lampeggi Contatti in uscita difettosi o guasto del dispositivo interno

420010243500 Maior P 45/60/80/120 AB IT

REGOLAZIONE DELLA PORTATA DELL’ARIA DI COMBUSTIONE (ALTA-BASSA FIAMMA)

Togliere il coperchio per accedere alle camme di regolazione. Lo spostamento delle camme va effettuato con

l’ausilio dell’apposita chiavetta in dotazione. Descrizione :

I - Camma di regolazione posizione di apertura in 2° fiamma (potenza max.)

II - Camma di regolazione della posizione serranda allo spegnimento (chiusura)

III - Camma di regolazione posizione di apertura in 1° fiamma (potenza min.)

IV - Camma non utilizzata.

V - Camma di consenso all’apertura dell’elettrovalvola del 2° stadio.

NOTA : la camma V (di consenso all’apertura dell’elettrovalvola del 2° stadio) va regolata in una posizione

intermedia tra quella di 1°fiamma e quella di 2°fiamma(ad un angolo di circa 5° superiore a quello della posi-

zione di 1° fiamma).

LANDIS SQN 30-31 121A2700

Leva di sblocco

Tutti i bruciatori vengono collaudati a 400V - 50Hz trifase per i motori, e 230V - 50Hz monofase con neutro

per le apparecchiature ausiliarie. Se si rendesse necessario alimentare il bruciatore con 230V - 50Hz trifase

senza neutro, modificare i collegamenti sul motore e sulla morsettiera come indicato in figura. Proteggere la

linea di alimentazione del bruciatore con fusibili adeguati.

COLLEGAMENTI ELETTRICI

MIN

MAX A

REGOLAZIONE TESTA DI COMBUSTIONE

1000 1200

800 1100 13001000600500300

30 40 50 60 70 80 90 100 110 120

400 700 900 1200 1400

mbar

kcal/h

x 1000

kg/h

MAIOR P 45

200 300 400 500 600 700 800 900 1100

MAIOR P 80

MAIOR P 120

MAIOR P 60

420010243500 Maior P 45/60/80/120 AB

EN TECHNICAL DATA

WORKING FIELDS

MODELS MAIOR P 45 MAIOR P 60 MAIOR P 80 MAIOR P 120

Thermal power max. kcal/h 459.000 600.000 800.000 1.200.000

kW 532 710 949 1423

Thermal power min. kcal/h 255.000 350.000 400.000 700.000

kW 296 415 474 830

Max. flow rate light oil kg/h 45 60 80 120

Min. flow rate light oil kg/h 25 35 40 70

Feeding power 50 Hz V 230/400 230/400 230/400 230/400

Motor kW 0,55 0,74 1,1 2,2

Rpm Nº 2.800 2.800 2.800 2.800

Ignition transformer kV/mA 10/20 10/20 10/20 10/20

Control box LANDIS LMO 44 LMO 44 LMO 44 LMO 44

Fuel : light oil kcal/kg 10.200 max. visc 1,5°E a 20°C

PRESSURE IN THE COMBUSTION CHAMBER

BURNER OUTPUT

420010243500 Maior P 45/60/80/120 AB

D - D1E

1345

1 - BRUCIATORE / BURNER / BRULEUR

2 - DADO / NUT / ECROU / DADO

3 - RONDELLA / WASHER / RONDELLE

4 - GUARNIZIONE ISOMART / GASKET /

5 - PRIGIONIERO / BOLT / VIS PRISON

6 - CALDAIA / BOILER / CHAUDIERE /

7 - MATERIALE DI RIEMPIMENTO / GAS

CORDON D'ETANCHEITE / CORD

HYDRAULIC CIRCUIT

1 - HOSE

2 - OIL FILTER

3 - OIL COCK

4 - SUCTION

5 - RETURN

OVERALL DIMENSIONS

BURNER INSTALLATION

1 - BURNER

2 - NUT

3 - WASHER

4 - GASKET

5 - BOLT

6 - BOILER

7 - GASKET

MODELS ABCDD1EFGI LM

MAIOR P 45 AB 590 330 260 225 385 555 160 376 190 190 M10

MAIOR P 60 AB 590 330 260 230 390 555 180 376 190 190 M10

MAIOR P 80 AB 590 330 260 230 390 555 180 376 190 190 M10

MAIOR P 120 AB 690 350 340 220 440 555 190 376 190 190 M10

D = short head D1 = long head

420010243500 Maior P 45/60/80/120 AB

EN MAXIMUM LENGTH OF SUCTION LINES FOR TWO-PIPE SYSTEM

NOZZLE PUMP PRESSURE (bar)

GPH 10 11 12 13 14 15 16

2,50 9,50 9,97 10,41 10,83 11,24 11,64 12,02

3,00 11,40 11,96 12,49 13,00 13,49 13,96 14,42

3,50 13,30 13,95 14,57 15,17 15,74 16,29 16,83

4,00 15,20 15,94 16,65 17,33 17,99 18,62 19,23

4,50 17,10 17,94 18,73 19,50 20,24 20,95 21,63

5,00 19,00 19,93 20,82 21,67 22,48 23,27 24,04

5,50 20,90 21,92 22,90 23,83 24,73 25,60 26,44

6,00 22,80 23,92 24,98 26,00 26,98 27,93 28,84

6,50 23,70 25,91 27,06 28,17 29,23 30,26 31,25

7,00 26,60 27,90 29,14 30,33 31,48 32,58 33,65

7,50 28,50 29,90 31,22 32,50 33,73 34,91 36,05

8,30 31,54 33,08 34,55 35,97 37,32 38,63 39,90

9,50 36,10 37,87 39,55 41,17 42,72 44,22 45,67

10,50 40,06 41,73 43,74 45,41 47,20 48,90 50,50

12,00 45,60 47,80 50,00 52,00 54,00 55,90 57,70

13,80 52,40 55,00 57,50 59,80 62,10 64,20 66,30

15,30 58,10 61,00 63,70 66,30 68,80 71,10 73,60

17,50 66,50 69,80 72,90 75,80 78,70 81,50 84,10

19,50 74,10 77,70 81,20 84,50 87,70 90,80 93,70

21,50 81,70 85,70 89,50 93,20 96,70 100,10 103,40

24,00 91,20 95,70 99,90 104,00 107,90 111,70 115,40

GPH OUTPUT kg/h

NOZZLE FLOW RATE

DELAVAN B - MONARCH PLP

To correct length of pipes is calculated by summing up the length of all vertical and horizontal right sections

and bends. The static suction head will be the distance between the non-return valve and the

burner’s pump axle. The depression must not be greater than 0.45 bar; should it be higher, some damages

could occur to the pump, with consequent increase in mechanical noises and ,eventually, a failure.

(m)

ø 10 mm ø 12 mm

0,5

3,5

ø 14 mm ø 16 mm

AS 67 / AN 77

(m)

AJ 6

(m)

ø 10 mm ø 12 mm

0,5

3,5

---

ø 14 mm ø 16 mm

AS 67 / AN 77

(m)

AJ 6

(m)

Two-pipe lift system

Two-pipe siphon feed system Pipe length

Pipe length

Otros manuales para MAX P 45 AB

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Quemador de Ecoflam

Ecoflam

Ecoflam Multicalor 170.1 PR Manual de usuario

Ecoflam

Ecoflam MULTIFLAM 500.1 PRE Manual de usuario

Ecoflam

Ecoflam MAX P 15 AB LN CONFORT 100 Manual de usuario

Ecoflam

Ecoflam Multicalor 1500.1 Manual de usuario

Ecoflam

Ecoflam MAX 1 Manual de usuario

Ecoflam

Ecoflam Multicalor 300.1 Manual de usuario

Ecoflam

Ecoflam OILFLAM 50.1 AB Manual de usuario

Ecoflam

Ecoflam Multicalor 500.1 PR Manual de usuario

Ecoflam

Ecoflam MINOR 4.1/R Manual de usuario

Ecoflam

Ecoflam OILFLAM 300.1 PR Manual de usuario

Ecoflam

Ecoflam MAX 15 Manual de usuario

Ecoflam

Ecoflam MINOR 1.1 Manual de usuario

Ecoflam

Ecoflam MAIOR P 300.1 AB Manual de usuario

Ecoflam

Ecoflam MAX GAS 350 P AB Manual de usuario

Ecoflam

Ecoflam BLU 700.1 P Manual de usuario

Ecoflam

Ecoflam MAIOR P 60 AB Manual de usuario

Ecoflam

Ecoflam MAX GAS 170 PAB Manual de usuario

Ecoflam

Ecoflam BLU 7000.1 MD Manual de usuario

Ecoflam

Ecoflam Multicalor 700.1 PR Manual de usuario

Ecoflam

Ecoflam Blu 350.1 Manual de usuario

Ecoflam

Ecoflam Multiflam 700.1 Manual de usuario

Ecoflam

Ecoflam BLU TS 3000.1 PRE HT Manual de usuario

Ecoflam

Ecoflam MAIOR P 15 Manual de usuario

Ecoflam

Ecoflam Multiflam 1500.1 Multiflam 1800.1 Manual de usuario

Manuales populares de Quemador de otras marcas

Riello

Riello RS 28/M Guía de inicio rápido

True Induction

True Induction TI4B Manual de usuario

Weishaupt

Weishaupt WG20 Series Manual de usuario

Carolina Cooker

Carolina Cooker M116672 Manual de usuario

Riello

Riello RX 500 S/PV Manual de instrucciones

Unigas

Unigas HTP2000 Manual de usuario

baltur

baltur BT 250 DSG 4T Manual de usuario

muenkel design

muenkel design round burner Manual de usuario

baltur

baltur BT 14 DSGW Manual de usuario

artisan

artisan Art-SB1 Guía

Riello

Riello P 140 T/G Guía de inicio rápido

AESYS

AESYS TurboFire II Manual de usuario

Riello

Riello RG1RKD Guía de inicio rápido

IKEA

IKEA GRILLSKÄR Manual de usuario

RUSTA

RUSTA SAREK Manual de usuario

PROPOINT

PROPOINT 8933657 Manual de usuario

baltur

baltur TBL 1000 ME Manual de referencia

Riello Burners

Riello Burners P 200 P/G Guía de inicio rápido
