Handbuch
ECO-DIM.04
LED-Dimmer Phasenabschnitt/trailing edge (R,C)
DE
Einstellung der Mindestlichtstärke
Schalten Sie das Licht mit der Dimmerwelle ein. Drehen Sie dann die Dimmerwelle so weit
wie möglich nach links (minimale Lichtleistung). Wenn das Licht blinkt, drehen Sie das
MIN-Potentiometer mit einem Schraubenzieher langsam nach rechts, um stabiles Licht zu
erhalten. Ist das Licht bereits stabil? Dann drehen Sie das MIN-Potentiometer für eine noch
bessere Dimmbarkeit langsam nach links, bis kurz vor den Punkt, an dem die Lampen zu
blinken beginnen. Das ist die beste Dimmbarkeit dieser LED-Lampen.
Einpoliges Schalten Umschaltschaltung
L Draht L Draht
N Draht N Draht
LED
LOAD
LED
LOAD
Anmerkung:
• Es handelt sich um einen Zweidraht-Dimmer, der wie unter der Überschrift
“Schaltplan” gezeigt, angeschlossen werden muss.
• Die Installation des Dimmers an einem 230V-Netz sollte von einem qualifizierten
Fachmann unter Berücksichtigung der nationalen Vorschriften durchgeführt werden.
Stellen Sie sicher, dass der Strom während aller Arbeiten abgeschaltet ist.
• Sie können nicht mehr als einen Dimmer parallel anschließen. Um dann die gleiche
Last von zwei Punkten aus zu steuern.
• Dimmer ist nicht für gewickelte/magnetische oder Kerntransformatoren geeignet.
EcoDim B.V.
Dr. Huber Noodtstraat 89
7001 DV, Doetinchem, Netherlands
(Imported by NJ Trading B.V.)
Made in China

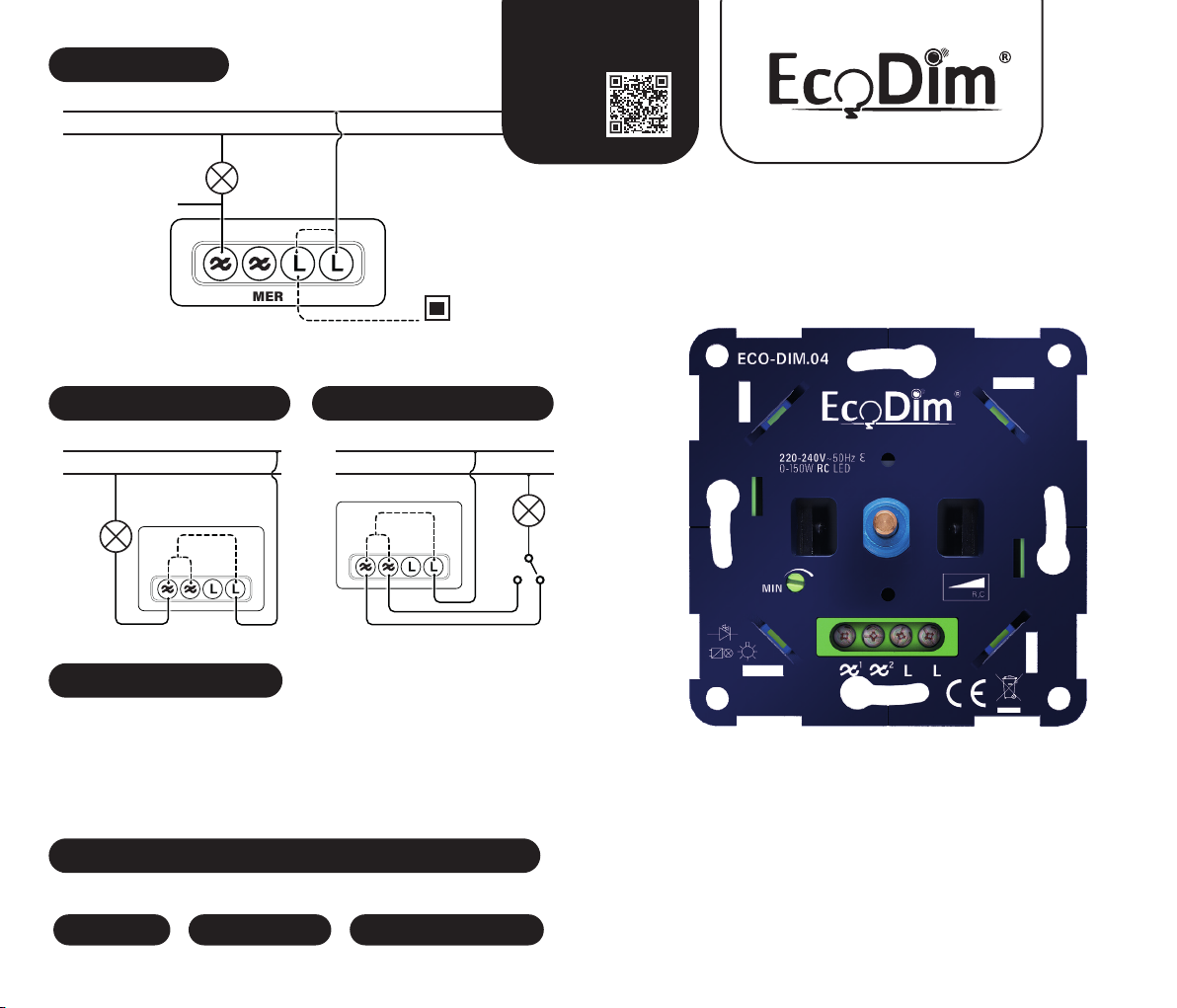

Schaltplan
DIMMER
L Draht (Phasenkabel, oft braun)
(Nullleiter, oft blau)
(Schaltdraht, oft schwarz)
N Draht
LED
LOAD
Durchschleifen zur benachbarten
Steckdose/Schalter möglich.
NENNLEISTUNG LED /
POWERFACTOR.
Berücksichtigen Sie bei der Berechnung der LED-Anschlussleistung des Dimmers den
PowerFactor der dimmbaren LED-Beleuchtung. Siehe dazu die globale Berechnung unten.
Zum beispiel: 10 Lampen * (5W pro Lampe / 0,8 PowerFactor) = 62,5 Watt
Verringerung der Anschlusskapazität durch PowerFactor
NOMINALE
LEISTUNG
ANZAHL DER LED-
LICHTQUELLEN
=*
