Dustcontrol TPD 30 Manual de usuario

TPD 30/36 9.2 kW/16.9 hp P

Bruksanvisning i original

Original instructions

Originalbetriebsanleitung

Oorspronkelijke gebruiksaanwijzing

Original brugsanvisning

VARNING!Läs bruksanvisningen före användning av maskinen.

WARNING!Read the instruction manual before using the machine.

ACHTUNG!Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme der Maschine

sorgfältig durch.

WAARSCHUWING!Lees de gebruiksaanwijzing voor het gebruik van de mach-

ine.

ADVARSEL!Læs brugsanvisningen, inden maskinen anvendes.

Part No 9043-A

TPD 30/36 9.2 kW/16.9 hp P - 2 Part No 9043-A2017-10-17

Dustcontrol reserves the right to change speciﬁcations without notice and is under no obligation to alter

previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.

Dustcontrol reserverar sig för tryckfel och produktförändringar.

Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.

Tillverkare/Manufactured by/Hersteller/Fabri-

kant//Fremstillet af:

Dustcontrol AB

Box 3088, Kumla Gårdsväg 14

SE-145 03 Norsborg

Tel: + 46 8 531 940 00

suppor[email protected]

www.dustcontrol.com

Såld av/Sold by/Verkauft von/Verkocht door/

Solgt af:

Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wij-

zigingen. Dustcontrol behoudt zich het recht voor de speciﬁcaties van haar machines te wijzigen zonder

voorafgaande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen.Uitvo-

ering en leveringsomvang kunnen plaatselijk afwijken.

Dustcontrol forbeholder sig ret til at ændre speciﬁkationerne uden forudgående varsel og er ikke forpligtet

til ændring af tidligere leverede produkter. Dustcontrol er ikke ansvarlig for trykfejl etc. i denne manual.

TPD 30/36 9.2 kW/16.9 hp P - 3 Part No 9043-A

Innehållsförteckning

Säkerhetsföreskrifter _________ 4

Tekniska data_____________ 4-5

Funktionsbeskrivning_________ 5

Installation _________________ 5

Provkörning ________________ 6

Underhåll__________________ 6

Tillbehör___________________ 7

Garanti____________________ 7

Felsökning _________________ 8

Reservdelar ____________ 29-30

CE-försäkran ____________31-32

Dustcontrol Worldwide_______ 33

Contents

Safety Considerations ________ 9

Technical Data____________9-10

System Description _________ 10

Installation ________________ 10

Test Running ______________ 11

Service __________________ 11

Accessories_______________ 12

Warranty _________________ 12

Trouble Shooting ___________ 13

Spare Parts ____________ 29-30

CE declaration___________31-32

Dustcontrol Worldwide_______ 33

Inhaltsverzeichnis

Sicherheitsvorschriften ______ 14

Technische Daten ________14-15

Funktionsbeschreibung ______ 15

Installation ________________ 15

Probelauf _________________ 16

Wartung__________________ 16

Zubehör__________________ 17

Garantie__________________ 17

Fehlersuche_______________ 18

Ersatzteile _____________ 29-30

CE-Erklärung____________31-32

Dustcontrol Worldwide_______ 33

SVENSKAENGLISHDEUTSCH

Inhoud

Veiligheidsvoorschriften______ 19

Technische gegevens _____19-20

Systeem beschrijving________ 20

Installatie _________________ 20

Testen ___________________ 21

Service __________________ 21

Accessoires_______________ 22

Garantie__________________ 22

Probleemoplossingen _______ 23

Onderdelen ____________ 29-30

CE-verklaring____________31-32

Dustcontrol Worldwide_______ 33

NEDERLANDS

Sikkerhedsregler ___________ 24

Tekniske data____________24-25

Funktionsbeskrivelse ________ 25

Installation ________________ 25

Afprøvning ________________ 26

Vedligeholdelse ____________ 26

Tilbehør __________________ 27

Garanti___________________ 27

Fejlﬁnding ________________ 28

Reservedele ___________ 29-30

CE-erklæring ____________31-32

Dustcontrol Worldwide_______ 33

DANSK

Indholdsfortegnelse

TPD 30/36 9.2 kW/16.9 hp P - 4 Part No 9043-A2017-10-17

Tekniska data

Säkerhetsföreskrifter

Läs hela detta instruktionshäfte innan maskinen/

installationen idriftsätts.

Utrustningen får monteras och skötas endast av

behöriga personer som tagit del av denna skrift.

Dustcontrol ansvarar ej för skador på utrustningen

som uppkommit pga felaktig installation eller felak-

tigt handhavande av utrustningen.

Varning! Vid användandet av elektriska maskiner

ska nedanstående grundläggande säkerhetsföre-

skrifter följas för att minska risken för brand, elstöt

eller personskada.

1. Arbetsmiljön

Håll utrymmet vid centralenheten rent. Lagra

eller hantera inte lättantändliga vätskor eller

gaser i närheten.

2. Överbelastning

Vid larmindikation - återstarta inte

maskinen förrän felet är konstaterat och åtgär-

dat. Använd maskinen för avsett ändamål och

följ föreskrifterna för det material som sugs.

3. Kroppsskador

Varning för starkt undertryck

Starta aldrig pumpen utan att kanalerna är an-

slutna och justera aldrig vakuumventilen under

drift. Låt aldrig sugpunkten komma i kontakt

med någon kroppsdel. Prova aldrig under-

trycket med handﬂatan eller andra kroppsde-

lar. Det starka undertrycket kan skada hudens

blodkärl.

Varning för het utblåsluft

Tänk på att utblåsningsluften kan vara 150 oC

varm.

4. Elektricitet

En separat, låsbar arbetsbrytare måste instal-

leras och vara lätt åtkomlig från den plats där

pumpen står. Försök aldrig att på egen hand

ändra elektriska kopplingar. Ett fel kan med-

föra livsfara. Den elektriska installationen får

endast utföras av behörig elektriker. Se också

punkt 7 - Varning.

5. Viktig åtgärd

Bryt och lås arbetsbrytaren före de-montering

av skyddsplåtar och kanaler.

6. Kontroll av skador

Kontrollera regelbundet att maskinen inte har

skador eller förslitningar. Uppstår skador ska

dessa åtgärdas av en auktoriserad service-

verkstad som är godkänd av Dustcontrol eller

av Dustcontrol själva.

7. Varning

Använd endast tillbehör och utbytesdelar som

ﬁnns i Dustcontrols katalog.

OBS! Vid användandet av felaktiga delar eller

piratdelar (framförallt ﬁlter och plastsäckar)

kan maskinen läcka hälsofarligt damm med

personskador som följd.

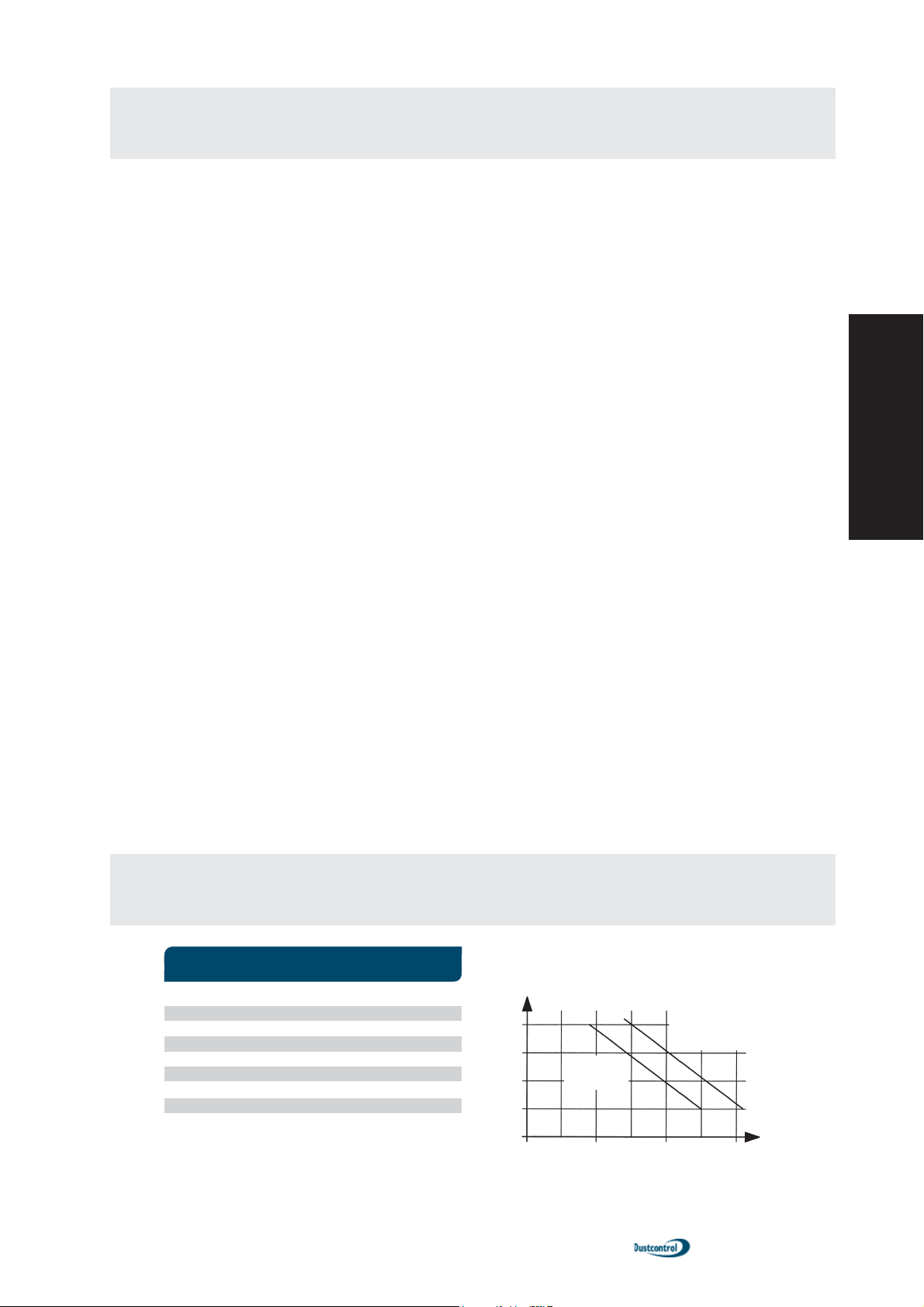

TEKNISKA DATA TPD 30 TPD 36

Elnät Hz 50 60

Varvtal RPM 3000 3600

Vikt kg 90 110

Max dP kPa 21 20

Nominellt tryck kPa 18 17

Max Q m3/h 900 1050

Ljudnivå

Kåpa 1 m dB(A) 75 75

Inlopp/Utlopp Ø mm 108/108 108/108

kPa Pu

0 100 200 300

m3/h

50 Hz

60 Hz

Tryckalstring och luftöde

TPD 30/36 9.2 kW/16.9 hp P - 5 Part No 9043-A

SVENSKA

Tekniska data

TPD 30/36

Art nr Hz TPD 30 TPD 36

9,2 kW 16,9 HP P

230 V 50 4910

400 V 50 4911

460 V US/

CAN 60 4881000

Funktionsbeskrivning

Sidokanalstyp

Dustcontrol TPD 30/36 är turbopumpar av sidoka-

nalstyp med ett turbinhjul. Mellan inlopp och utlopp

löper skovlar genom en passage med mycket små

spel. Det är därför viktigt att det inte kommer in

några partiklar i pumpen - haveririsk! Turbopum-

pen komprimerar luft och det är därför helt naturligt

att den blir het under drift.

Direktdrift

Pumpen är direktdriven av en 3-fas motor.

Kylluft

Kylluft till pumpen ska normalt tas från en vakuum-

ventil, art nr 8001, som monteras på sugsidan i

direkt anslutning till pumpen.

Installation

1. Anslut inlopp och utlopp. Starta aldrig pumpen

utan att kanalerna är anslutna.

2. Inloppet ska alltid vara anslutet till en stoftav-

skiljare med ﬁlter.

Inga partiklar får komma in i pumpen.

3. Utloppet kan utrustas med ljuddämpare.

Utloppsljudet sänks då till ca 75 dB(A). Se

Tillbehör.

4. Om utloppet riktas uppåt ska det avslutas med

en böj så att inte regnvatten kommer in i utlop-

pet. Tänk på att blåsluften kan vara 100-150

0C varm.

5. Den elektriska installationen ska göras av

behörig elektriker. En separat, låsbar arbets-

brytare ska monteras i närheten av pumpen.

6. Styrskåpet ska utrustas med termiskt motor-

skydd som ställs och testas av elektriker. Kon-

trollera att pumpen har rätt rotationsriktning.

3014

3069

3055

4942

3054

3007

3078

3077

3037

TPD 30/36 9.2 kW/16.9 hp P - 6 Part No 9043-A2017-10-17

Provkörning

1. Se till att arbetsbrytaren är frånslagen och

låst. Kontrollera att inlopp och utlopp är or-

dentligt anslutna samt att vakuumventilen sitter

på plats.

2. Kontrollera så att det är möjligt att starta pum-

pen utan att någon som beﬁnner sig i närheten

kan skadas och att alla uttag i systemet är

stängda.

3. Anslut en manometer till sugsidan så nära

pumpen som möjligt. Manometern ska vara

kalibrerad till minst -30 kPa.

4. Slå till arbetsbrytaren. Starta pumpen och

lyssna. En hög ton från turbinhjulen hörs. När

Underhåll

Pumpen ska ses över en gång per år. Kontrollera

att anslutningar och kablar är intakta.

Efter 10 000 drifttimmar ska motorns lager kontrol-

leras och smörjas.

Vakuumventilens inställning (trycknivå) kan juste-

ras med justerskruven.

pumpen hämtar luft från vakuumventilen hörs

även ett svagt väsande.

5. Mät trycket på sugsidan. Jämför med det

tryck som anläggningen är dimensionerad för.

Trycket kan justeras genom att vakuumventi-

lens inställning ändras - Ändring av vakuum-

ventilens undertryck.

6. Kontrollera sugsystemets funktion.

7. Öppna det antal uttag som systemet är dimen-

sionerat för och kontrollera att vakuumventilen

nu är helt stängd.

8. Det är helt normalt att pumpens utlopp blir

mycket varmt efter någon timmes körning.

Vakuumventil

TPD 30/36 9.2 kW/16.9 hp P - 7 Part No 9043-A

Garantitiden är ett år vid enskiftsarbete eller mot-

svarande tid vid ﬂerskift. Garantin avser fabrika-

tionsfel och gäller under förutsättning att maskinen

används på normalt sätt och får det underhåll som

krävs. Dustcontrol tar inte ansvar för maskiner

utustade med annat än originaldelar.

Garanti

Tillbehör

Art nr 4477 Pumpfundament

För separat uppställning.

Art nr 4942 Ljuddämpare 100 300/200

Används till utblås.

Art nr 8001 Vakuumventil ø 76

Vakuumventilen monteras på rörsystemet (inlopps-

sidan) med grenrör. Den ger pumpen kylluft och

justeras till lämplig trycknivå för systemet.

Art nr 42297 Backventil ø108

Monteras på inloppssidan när ﬂera pumpar paral-

lellkopplas.

Reparationer ska utföras av Dustcontrol eller av

personal som godkänts av Dustcontrol. I annat fall

förverkas garantin.

SVENSKA

TPD 30/36 9.2 kW/16.9 hp P - 8 Part No 9043-A2017-10-17

Felsökning

Orsak

Elen avstängd.

Termoprotektorn utlöst.

Motorskyddet i elskåpet ut-

löst - motorn överbelastad.

Elen når inte fram.

Arbetsbrytaren

avslagen.

Felaktig säkring.

Termisk säkring för lågt

ställd.

Rör och slangar ej anslut-

na eller stopp i dessa.

Det ﬁns ingen uppsam-

lings-anordning ansluten

till stoftavskiljaren.

Pumpen roterar åt fel håll.

Hål på slangar eller otätt

rörsystem.

Igensatt ﬁlter i stoft-avskil-

jaren.

Partiklar kan ha kommit in i

pumpen.

Problem

Motorn går inte.

Motorn stannar direkt efter

start.

Motorn går men anläggningen

suger inte.

Motorn går men anläggningen

suger dåligt.

Onormalt ljud från pumpen.

Åtgärd

Slå på elen.

Om termoprotektor på pump

brutit ska felet undersökas och

åtgärdas på pumpen. Därefter

kan larmet återställas med

RESET.

Om motorskydd löst ut ska

felet undersökas och åtgärdas.

Därefter kan motorskyddet

återställas.

Låt en elektriker se över

kopplingar och ledningar.

Undersök varför den stängts

av och om pumpen är redo att

startas. Slå sedan på arbets-

brytaren.

Byt till rätt säkring.

Låt elektriker justera.

Anslut eller rensa.

Anslut en uppsamlings-

anordning (säck eller annan

behållare).

Låt en elektriker åtgärda.

Kontrollera.

Rensa eller byt.

Stäng av och beställ

service.

TPD 30/36 9.2 kW/16.9 hp P - 9 Part No 9043-A

Safety Considerations

Read all instructions before the machine/installation

is commissioning.

Theequipmentmust beinstalled andmaintainedpro-

perlybyqualiﬁedpersonnelwhohavestudythis user

instruction. Dustcontrol does not take responsibility

for defective installation or maintenance.

Warning! When using electric machines, basic sa-

fetyprecautionsshould alwaysbe followedtoreduce

the risk of ﬁre, electric shock and personal injury,

including the following:

1. Work area environment

Keep the area around the central unit clean.

Do not store or work with ﬂammable liquids or

gases near the machine.

2. Overload

If there is an alarm signal it should be care-

fully checked out to see that the machine is

undamaged. If there are any damaged parts

these should be repaired by a Dustcontrol

authorized service centre. Always follow the

regulations pertinent to the material you are

working with. Do not use the machine for pur-

poses that it is not intended for.

3. Bodily injuries

Warning - High negative pressure

Do not start the pump without having it con-

nected to the duct work. Do not adjust the

vacuum relief valve while the pump is ope-

rating. Never let the suction come in contact

with parts of the body, for example a hand.

The pump generates a high negative pressure,

severe injury may result.

Warning - Very hot exhaust air

Exhaust air can be very hot, up to 150OC.

4. Electricity

A separate lockable disconnect must be instal-

led where it is readily accessible to the pump.

Do not repair the electric components yourself,

get somebody qualiﬁed. Faults may cause

injury. The electrical connections may only be

performed by a certiﬁed electrician. See also

under section 7, ’Warning’.

5. Important measure

The electrical disconnect should be locked in

the ”off” position before demounting the safety

panels or ducting.

6. Checking for damage

Check the machine regularly for damage. If

there are any damaged parts these should be

repaired by a Dustcontrol authorized service

centre.

7. Warning

Use only accessories and replaceable parts

which are available in Dustcontrol catalogue.

When using non-genuine parts, especially

ﬁlters and plastic sacks, dust leaks could occur

which may be hazardous to health.

TECHNICAL DATA, descriptionTPD 30TPD 36

Power Supply Hz 50 60

Pump RPM 3000 3600

Weight kg/lb 90 110/242

Max dP kPa 21 20

Nominal PressurekPa 18 17

Max Q m3/h/cfm 900 1050/618

Sound Level of

Unit 1m dB(A) 75 75

Inlet/Outlet Ø mm 108/108 108/108/4.25”/4.25”

Technical Data

kPa Pu

0 100 200 300

m3/h

50 Hz

60 Hz

Capacity

ENGLISH

TPD 30/36 9.2 kW/16.9 hp P - 10 Part No 9043-A2017-10-17

System Description

Regenerative blowers

Dustcontrol’s turbopumps are regenerative blo-

wers. The TPD 30/36 has one impeller. The impel-

ler rotate in the blower housing through extremely

low tolerances. The pump cannot tolerate conta-

minated airﬂow. The TPD 30/36 compresses air

and it is therefore natural that it becomes hot while

running.

Direct operating

The pump is direct operating by a 3-phase motor.

Cooling air

Cooling air is bled into the pump through a vacuum

relief valve, Part No 8001, which is installed on the

low side in direct connection with the pump.

Technical Data

TPD 30/36

Installation

1. Connect the ducting to both the inlet and the

outlet. Do not start the pump without having it

connected to the ductwork.

2. The pump inlet should always be connected to

a separator with a ﬁlter unit. The pump cannot

tolerate contaminated airﬂow .

3. Extra silencing can be installed if the outlet

sound level is to be lowered to approximately

75 dB(A). See Accessories.

4. If the outlet is vertical, and exposed to the

elements, rain protection should be installed.

Exhaust air can be very hot, up to 150 0C.

5. Electrical connections may only be performed

by a certiﬁed electrician. A separate locka-

ble disconnect should be installed where it

is readily accessible and within view of the

pump.

6. The control panel must be equipped with an

over-load protection that should be adjusted

3014

3069

3055

4942

3054

3007

3078

3077

3037

Part No Hz TPD 30 TPD 36

9.2 kW 16.9 HP P

230 V 50 4910

400 V 50 4911

460 V US/

CAN 60 4881000

and tested by a certiﬁed electrician. Check for

correct motor rotation.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Bomba de agua de Dustcontrol

Dustcontrol

Dustcontrol TED 30 Manual de usuario

Dustcontrol

Dustcontrol TPR 40 Manual de usuario

Dustcontrol

Dustcontrol DC Storm 500 Manual de usuario

Manuales populares de Bomba de agua de otras marcas

Neptun

Neptun NPHW 5500 Manual de usuario

Sensidyne

Sensidyne Gilian BDX-II Instrucciones de instalación y funcionamiento

Draper

Draper 47808 Manual de usuario

Trolla

Trolla 12820 Manual de usuario

Sunfab

Sunfab SVH Series Manual de usuario

WilTec

WilTec 50740 Manual de usuario

Fieldmann

Fieldmann FVC 5015 EK Manual de usuario

Everbilt

Everbilt EFSUB5-122HD Manual de usuario

Graco

Graco Husky 3300e Manual de usuario

esotec

esotec 101018 Manual de usuario

moyno

moyno 2000 CC Manual de usuario

Becker

Becker BASIC VASF 2.80/1-0.AC230 Manual de usuario

Sykes AmeriPumps

Sykes AmeriPumps GP100M Guía de solución de problemas

DUROMAX

DUROMAX XP WX Series Manual de usuario

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Manual de usuario

Franklin Electric

Franklin Electric IPS Manual de usuario

Xylem

Xylem e-1532 Series Manual de usuario

Milton Roy

Milton Roy PRIMEROYAL Manual de usuario
