Innehållsförteckning

Säkerhetsföreskrifter _________ 5

Tekniska data ______________ 5

Funktionsbeskrivning ________ 6

Drift ______________________ 6

Service ___________________ 7

Tillbehör __________________ 8

Garanti ___________________ 8

Felsökning ________________ 8

Reservdelar____________ 29-31

CE-intyg ______________ 32-33

Dustcontrol Worldwide ______ 34

SVENSKAENGLISHDEUTSCH

FRANCAIS

Contents

Safety Considerations ________ 9

Technical Data _____________ 9

Description _______________ 10

Operation ________________ 10

Service __________________ 11

Accessories_______________ 12

Warranty _________________ 12

Trouble Shooting ___________ 12

Spare Parts ____________ 29-31

CE-certificate __________ 32-33

Dustcontrol Worldwide ______ 34

Inhaltsverzeichnis

Sicherheitsvorschriften ______ 13

Technische Daten __________ 13

Funktionsbeschreibung______ 14

Betrieb___________________ 14

Wartung__________________ 15

Zubehör__________________ 16

Garantie _________________ 16

Fehlersuche ______________ 16

Ersatzteile _____________ 29-31

CE-Zertifikat ___________ 32-33

Dustcontrol Worldwide ______ 34

Sommaire

Conditions de sécurité ______ 17

Caractéristiques techniques __ 17

Description _______________ 18

Fonctionnement ___________ 18

Entretien _________________ 19

Accessoires_______________ 20

Garantie _________________ 20

Problèmes et interventions ___ 20

Pieces detachees _______ 29-31

CE-certificat ___________ 32-33

Dustcontrol Worldwide ______ 34

Inhoud

NEDERLANDS

Veiligheidsvoorschriften _____ 21

Technische gegevens _______ 21

Beschrijving ______________ 22

Bediening ________________ 22

Service __________________ 23

Accessoires_______________ 24

Garantie _________________ 24

Probleemoplossingen _______ 24

Onderdelen ____________ 29-31

CE-verklaring __________ 32-33

Dustcontrol Wereldwijd ______ 34

DC 2800c, 4 Art nr 9453

Contenido

Normas de seguridad _______ 25

Datos técnicos_____________ 25

Descripción _______________ 26

Funcionamiento ___________ 26

Mantenimiento_____________ 27

Accesorios _______________ 28

Garantía _________________ 28

Detección de averías _______ 28

Recambios ____________ 29-31

Certificado CE__________ 32-33

Dustcontrol en el Mundo _____ 34

ESPAÑOL

DC 2800c, 5 Art nr 9453

TEKNISKA DATA

HxBxL 990x420x400 mm

Vikt 14 kg

Inlopp φ50 mm

Uppsamlingssäck 11 l 500x550 mm

Slanglängd max 5 m

Flöde max 190 m3/h

Undertryck max 21 kPa

Effektuttag 1200 W

Finfilter polyester, area 1,5 m2

Avskiljningsgrad

(DIN 24184/3) 99,9 %

Filteryta mikrofilter 0,85 m2

Avskiljningsgrad

mikrofilter (DOP) > 99,97 %

Ljudnivå < 70 dB(A)

Säkerhetsföreskrifter

Läs följande säkerhetsinstruktion innan du startar

maskinen. Spara instruktionen.

Varning! Vid användandet av elektriska maskiner

ska grundläggande säkerhetsföreskrifter följas för

att minska risken för brand, elstöt eller person-

skada.

1. Arbetsmiljön

Utsätt inte maskinen för väta. Använd den ej i

fuktiga och våta utrymmen eller i närheten av

lättantändliga vätskor eller gaser.

2. Överbelastning

Låt inte maskinen gå helstrypt.Använd maski-

nen för avsett ändamål. Följ föreskrifterna för

det material som sugs, t ex asbest.

3. Kroppsskador

Låt aldrig sugpunkten komma i kontakt med

någon kroppsdel. Det starka undertrycket kan

skada hudens blodkärl. Försök aldrig att på

egen hand ändra elektriska kopplingar. Ett fel

kan medföra livsfara. Se också nedan under

varning.

4. Sladden

Dra aldrig maskinen med hjälp av sladden.

Utsätt inte sladden för värme eller skarpa

föremål. Kontrollera elkabeln regelbundet.

Maskinen får inte användas om kabeln eller

kontakten är skadad.

5. Viktig åtgärd

Vid rengöring och skötsel ska maskinen göras

strömlös genom avstängning och utdragning av

kontakten.

6. Omsorg

Håll maskinen ren och se till att sugslangen är

hel och att alla packningar är täta. Följ instruk-

tionerna. Håll bärhandtagen torra och fria från

olja och fett.

7. Kontroll

Kontrollera alltid att maskinen är oskadad

innan användandet av maskinen. Finns det

skador måste maskinen repareras av en

auktoriserad serviceverkstad som är godkänd

av Dustcontrol.

8. Varning

Använd endast tillbehör och utbytesdelar som

finns i Dustcontrol´s katalog.

OBS! Vid användandet av felaktiga eller pirat-

delar (framförallt filter och plastsäckar) kan

maskinen läcka hälsofarligt damm med person-

skada som följd.

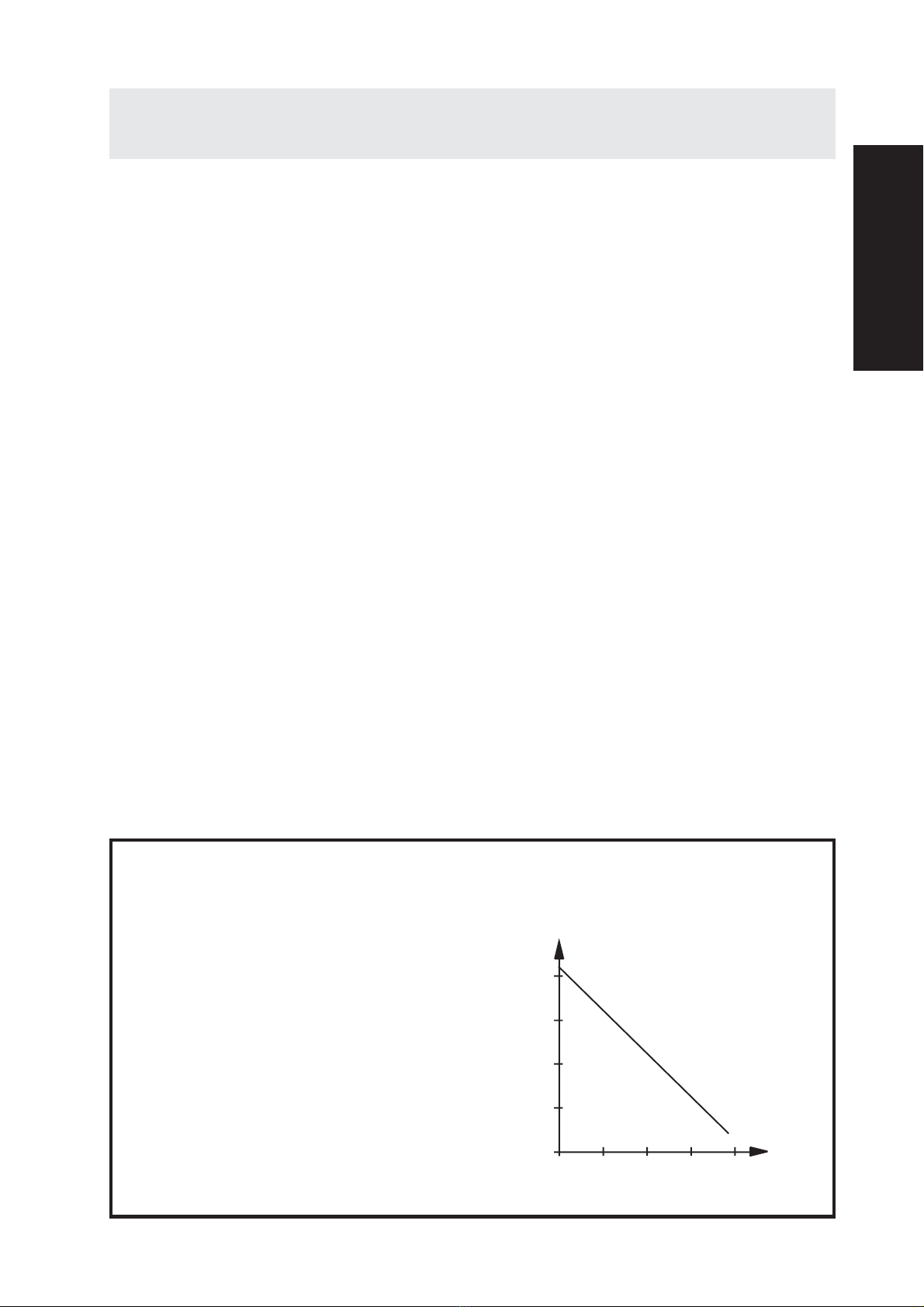

0 50 100 150 200 m3/h

kPa

Tryckalstring

och luftflöde

SVENSKASVENSKA

DC 2800c, 6 Art nr 9453

Maskinen är avsedd för uppsugning och avskiljning

av torrt ej lättantändligt damm. Maskinen uppfyller

kravenför avskiljningav hälsofarligtdamm enligtAFS

Asbest, AFS Kvarts (mobila dammsugare).

DC 2800c är en liten men fullvärdig maskin från

Dustcontrol. Den är stabil, oöm och driftsäker. Den

passar till punktutsugning i många sammanhang.

Funktionsbeskrivning

Drift

Anslut maskinen till ett eluttag med

spänningenligt specifikationernapå ma-

skinens märkplåt. Vid skarvning av

elkabeln ska skarvsladden vara vatten-

skyddad.

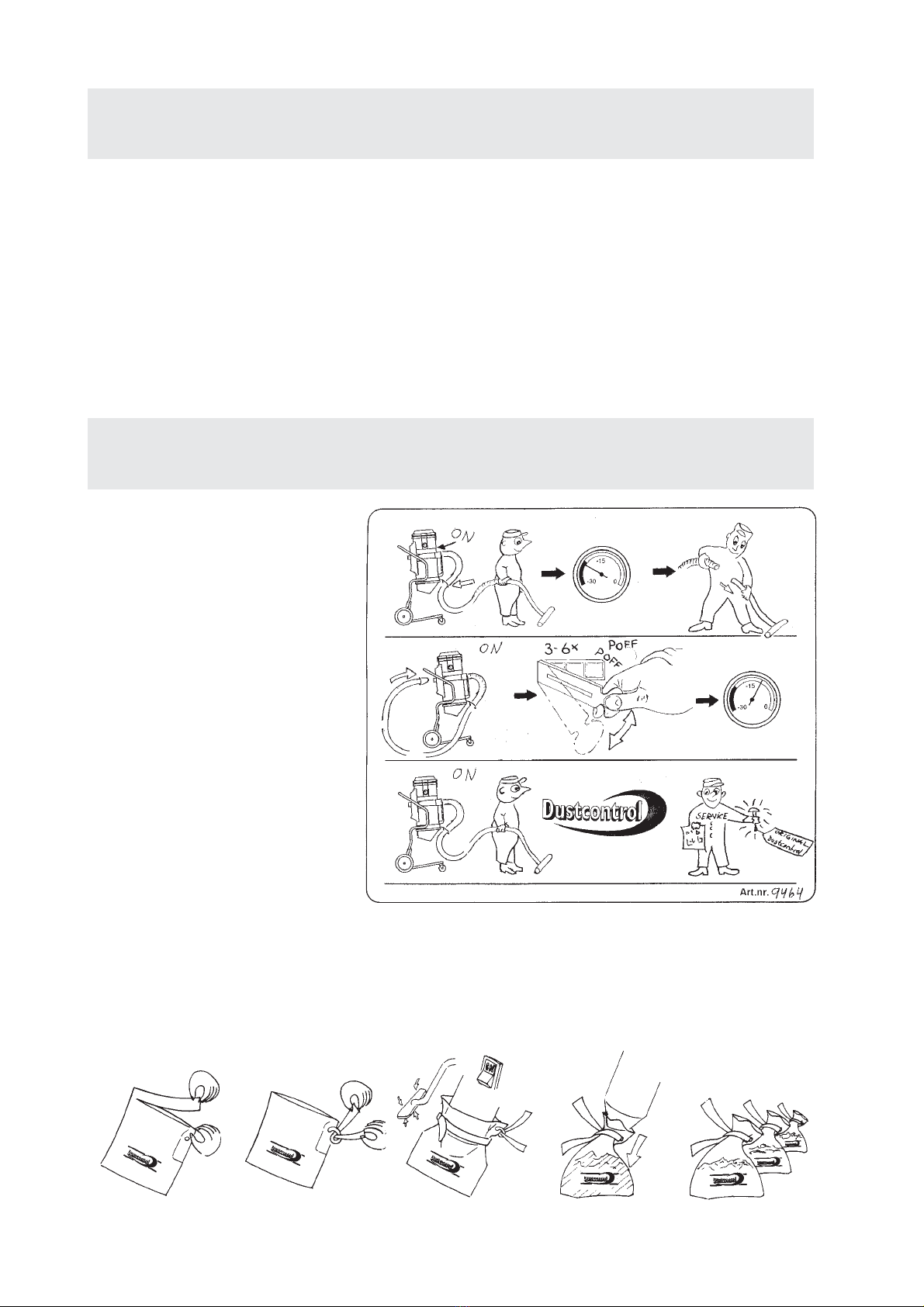

Filtren ska rensas 1-2 gånger om da-

genvid kontinuerliganvändning.Aggre-

gatet ska vara igång vid filterrensning.

Lossa slangen från sugröret och tryck

in plasthylsan mot den svarta stopp-

klacken på utblåsningskanalen, så att

maximaltundertryckskapas i cyklonen.

Öppnaluckanpåsidan3-6gånger. Luf-

ten rusar in i maskinen och rensar filtret

med pulsverkan.

Plastsäcken får endast bytas efter det

att filtren har rensats. Den ska bytas

när dammnivån ligger ca 5 cm under

gummiklaffen.

Tillexempelvidborrning, svetsning, slipning,person-

lig sanering och städning.

Designen är ergonomisk och funktionell. Den låga

ljudnivångörattDC2800ckananvändasiljudkänsliga

miljöer.

Plastsäcken måste förslutas efter att den tagits av maskinen. Lämpligen görs detta med säckens eget knyt-

band. Glöm ej att knyta fast det nya knytbandet på den nya säcken innan säcken sätts fast på maskinen. Följ

bildinstruktionenenligtnedan.

Använd endast originalsäckar:

Plastsäck, standard Art Nr 4713

Plastsäck, asbest Art Nr 4890

DC 2800c, 7 Art nr 9453

Service

Vid rengöringochskötsel avmaskinenska manstänga

av maskinen och dra ur kontakten.

Finfiltret bör bytas minst en gång per år. Endast

originalfilter får användas. Om maskinen har mikro-

filter ska det bytas efter ca 300 timmar. Använd

skyddsmask vid bytet och gör det i ett slutet rum.

Utbytta filter ska läggas i en plastsäck som försluts.

Filterbyte:

Lossa och lyft av motordelen. Lyft filtret rakt uppåt.

Trä vid behov en plastsäck över cyklonen för att und-

vika att dammet i filtret sprids.

Vid filterbyte kontrollera packningen. En otät pack-

ningkanförorsakautsläppavhälsofarligtdamm.An-

vänd aldrig gamla packningar eller piratfilter. Maski-

nen får således inte användas för hälsofarligt damm

med ett insatt piratfilter, även om detta är testat och

godkänt av någon testinstitution.

Kontrollera regelbundet att elkabeln inte är skadad.

DC 2800c ska funktionsprovas och ses över minst

en gång per år eftersom det är en maskin för

hälsofarligt material. Slitna delar måste bytas ut.

Äventyra aldrig funktion och livslängd. Använd en-

dastoriginaldelar.

Maskinens fläkt är underhållsfri.

SVENSKASVENSKA

DC 2800c, 8 Art nr 9453

Problem Orsak Åtgärd

Motorn går inte. El ej ansluten. Anslut el.

Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring.

efter start.

Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen.

suger inte. Stopp i slangen. Vänd slangen eller rensa.

Cyklonen saknar plastsäck. Sätt dit plastsäck.

Motorn går men maskinen Hål på sugslangen. Byt slang.

suger dåligt. Igensatt filter. Rensa eller byt.

Sugslangen för lång Byt slang.

eller smal.

Slangen delvis igensatt. Vänd slangen eller rensa.

Maskinens topp dåligt Justera monteringen.

monterad.

Stoft har fastnat i cyklonen. Ta bort toppen och rensa

cyklonen.

Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov.

gått sönder.

Onormalt ljud från maskinen. Beställ service.

FELSÖKNING

Garantitiden är två år och avser fabrikationsfel.

Garantin gäller under förutsättning att maskinen an-

vänds på normalt sätt och får den service som krävs.

Normalt slitage ersätts inte.

Garanti

Reparationer ska utföras av DustcontrolAB eller av

personer som godkänts av Dustcontrol AB. I annat

fall förverkas garantin.

Övriga tillbehör, se Dustcontrols katalog.

Tillbehör

Benämning Art nr

Plastsäck, standard 4713

Plastsäck, asbest 4890

Finfilter, cellulosa med

integrerat filterskydd 42029

Finfilter, polyester med

integrerat filterskydd 42028

Mikrofilter 42027

DC 2800c, 9 Art nr 9453

Safety Considerations

Read all instructions before attempting to operate

this machine and save these instructions.

Warning! When using electric machines, basic

safety precuations should always befollowedto

reduce the risk of fire, electric shock and personal

injury,includingthefollowing:

1. Work area environment

Don´t expose the machine for rain. Don´t use it

in damp or wet locations or in presence of

flammable liquids or gases.

2. Overload

Never let the machine operate fully throttled.

Always follow the regulations pertinent to the

material you are working with ie asbestos.

Don´t use the machine for purposes that it isn´t

intended for.

3. Body injuries

Never let the suction come in contact with

parts of the body. The strong suction effect

can

hurt the blood-vessels in the skin. Don´t repair

the electric components yourself, get some-

body qualified. Faults may cause injury. See

also below under warnings.

4. Don´t abuse cord

Never pull the machine by cord. Keep cord

from heat and sharp edges. Check the electric

cable regularly if damage.

5. Important measure

With cleaning and maintenance on the

machine, the power cable should be dis-

connected from the supply.

6. Maintain the machine with care

Keep machine clean and check that the hose is

entired and that all gaskets are tight. Follow

instructions. Keep handles dry and free from

oil and grease.

7. Checking of damage

Before futher use of the machine it should be

carefully checked that the machine is unda-

maged. If there are any damaged parts these

should be repaired by of a Dustcontrol authori-

zed service center.

8. Warning

Use only accessories and replacable parts

which are available in Dustcontrol catalogue.

TECHNICAL DATA

HxWxL 990x420x400 mm

Weight 14 kg

Inlet φ50 mm

Hose length 5 m

Collecting sack, 11 l 500x550 mm

Flow, max 190 m3/h

Neg. pressure, max 21 kPa

Power consumption 1200 W, 220V/110V

Fine filter polyester, area 1.5 m2

Degree of separation

(DIN 24184/3) 99,9 %

Filter area, microfilter 0.85 m2

Degree of separation,

microfilter (DOP) > 99,97 %

Sound level < 70 dB(A)

0 50 100 150 200 m3/h

kPa

Vacuum

producer

capacity

ENGLISH

DC 2800c, 10 Art nr 9453

Description

The machine should be used for suction and separa-

tionofdried not inflammable dust. The machinefulfil

the demands for separation of unhealthy dust.

The DC 2800c is, despite it’s compact size, a full

capacity Dustcontrol machine. It is stable, tough and

reliable and particularly suited to spot extraction in

manydifferent applications ie:welding,grinding, san-

ding and cleanup with the 38 mm program.

Dust separation is in any case as efficient as with the

larger Dustcontrol machines.

The design is ergonomic and appealing.With a very

low sound level of 70 dB(A) at 1m distance, the

DC 2800c is suitable for use in areas which are sen-

sitiveto noise.Thedirect drivetwostage highpressure

fan is integrated into the units top. The 1200W capa-

city fan is double insulated for higher safety.

Operation

Connect the unit to a suitable power

source, note requirements on the ID

plate. If an extension cord is to be used,

only waterproof cords are acceptable.

The filter is genereally cleaned once or

twice daily during normal continuous

operation. The unit must be in opera-

tionto perform filtercleaning.Loose the

tubefromthe suction pipe and press the

plastic cage against the black stop head

on the exhaust channel so that maxi-

mum pressure is created in the cyclone.

Opentheport on thesideothe unit three

to six times. This reverse pulse of air

cleans the filter.

Theplasticsack should bechangedonly

after filter cleaning is done and when

the collected material level is about 5

cm under the foot valve.

The collection sack must be tied off when it is removed from the unit. This is most easily done with the

sacks own tie strap. Be sure to put on a new strap before installing a new collection sack. Follow the

instructionsbelow.

Use only original Dustcontrol spare parts.

Otros manuales para DC 2800c

Tabla de contenidos

Idiomas:

Otros manuales de Aspiradora de Dustcontrol

Dustcontrol

Dustcontrol DC Tromb Turbo EX Manual de usuario

Dustcontrol

Dustcontrol DC 2900a Manual de usuario

Dustcontrol

Dustcontrol DC 2900a Manual de usuario

Dustcontrol

Dustcontrol DC 5900H Asbest Manual de usuario

Dustcontrol

Dustcontrol DC Tromb 600 Manual de usuario

Dustcontrol

Dustcontrol 1800 H EX Manual de usuario

Dustcontrol

Dustcontrol Tromb Twin a Manual de usuario

Dustcontrol

Dustcontrol DC 2800 H Asbest Manual de usuario

Dustcontrol

Dustcontrol DC 5800 H Turbo EX Manual de usuario

Dustcontrol

Dustcontrol DC 5900 TR Manual de usuario

Dustcontrol

Dustcontrol DC 3800 Manual de usuario

Dustcontrol

Dustcontrol DC 5900 Manual de usuario

Dustcontrol

Dustcontrol DC 11000 Instrucciones de instalación

Dustcontrol

Dustcontrol DC 1800 EX Manual de usuario

Dustcontrol

Dustcontrol DC 3800 H Asbest Manual de usuario

Dustcontrol

Dustcontrol DC 3900 Series Manual de usuario

Dustcontrol

Dustcontrol DC Tromb 400a Manual de usuario

Dustcontrol

Dustcontrol DC Tromb 400 a Asbest Manual de usuario

Dustcontrol

Dustcontrol DC 3800 H Manual de usuario

Dustcontrol

Dustcontrol DC 1800 TR EX Manual de usuario

Dustcontrol

Dustcontrol DC Tromb Turbo Manual de usuario

Dustcontrol

Dustcontrol DC 3900c Manual de usuario

Dustcontrol

Dustcontrol DC 2800c/Auto Manual de usuario

Dustcontrol

Dustcontrol DC 11-Module XL Series Instrucciones de instalación

Manuales populares de Aspiradora de otras marcas

Bissell

Bissell LittleGreen Proheat 1425 Series Manual de usuario

Panasonic

Panasonic MC-YL637S147-AE Manual de usuario

NEFF

NEFF N17XH10 0 Series Manual de usuario

LG A9 Series Manual de usuario

Oreck

Oreck Cordless Captura BK51700 Series Manual de usuario

Kogan

Kogan KAVACROBVWA Manual de usuario

Kränzle

Kränzle VENTOS 50 ID Guía del usuario

EVVO

EVVO Ai35 Manual de usuario

DeWalt

DeWalt DWH200D Manual de usuario

Pontec

Pontec Pondomatic Vacuum Cleaner Manual de usuario

Cleanmaxx

Cleanmaxx PC-P007E Manual de usuario

Exido

Exido 240-114 Manual de usuario

RIDGID

RIDGID WD1685AU0 Manual de usuario

Ezviz

Ezviz RE4P Manual de usuario

STG global

STG global TANVAC HDV3000 Manual de usuario

Shark

Shark ROTATOR PRO COMPLETE NV550 Series Manual de usuario

Factory

Factory M3340 Manual de usuario

Shop-Vac

Shop-Vac VN92 SERIES Manual de usuario
