DURKOPP ADLER 531 - Manual de usuario

Teileliste

Parts List

531

Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Strasse 190, D-33719 Bielefeld

Telefon +49 (0) 5 21 / 9 25-00 • Telefax +49 (0) 5 21 / 9 25 24 35 • www.duerkopp-adler.com

Ausgabe / Edition: Änderungsindex Teile-Nr./Part.-No.:

04/2010 Rev. index: 01.0 Printed in Federal Republic of Germany 0791 531801

Teileliste

Parts List

531

Inhaltsverzeichnis Tafel / Table Contents

Nadelstange 1 Needle bar

Armwelle 2 Arm shaft

Fadenwischer 3 Thread wiper

Klammerlueftung 4 Clamp lift

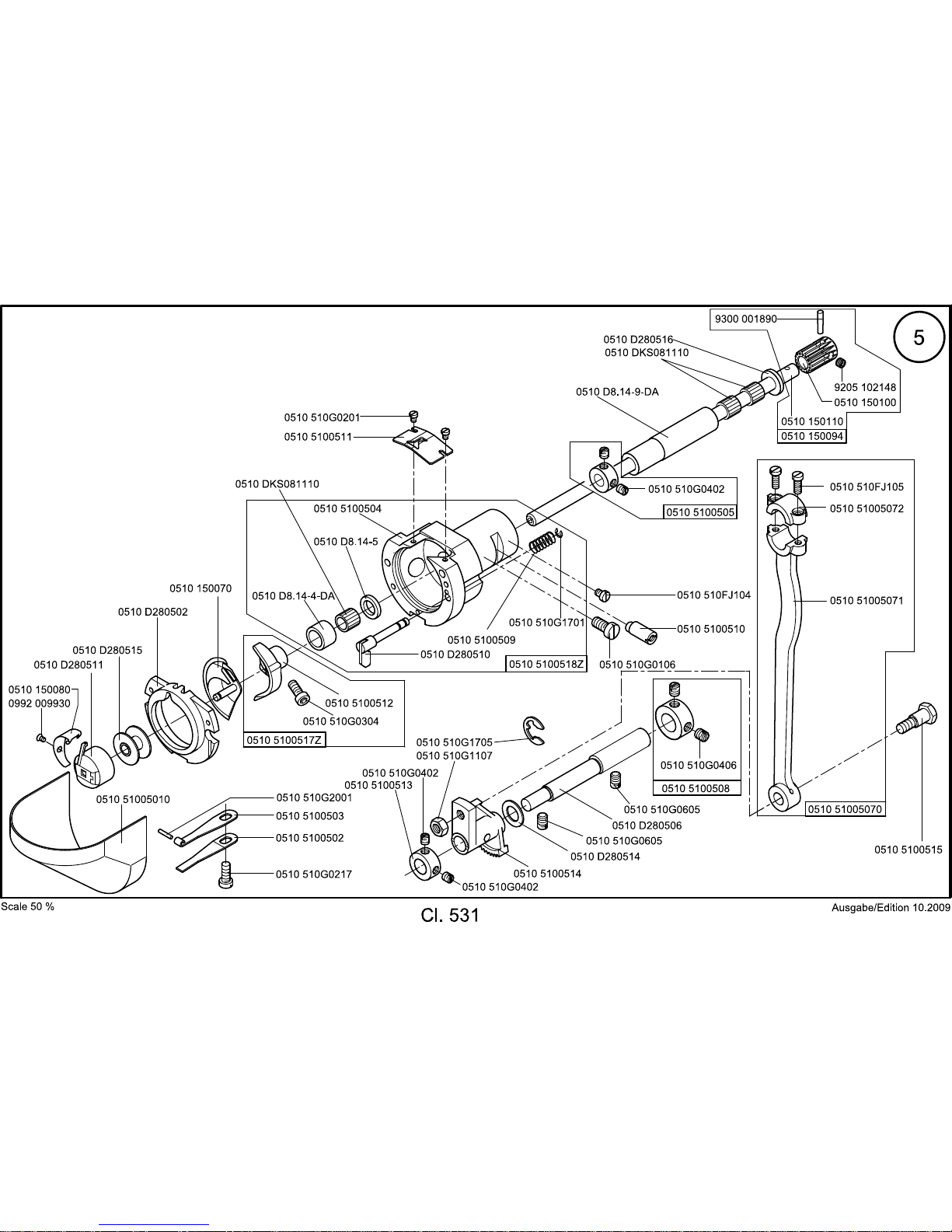

Greifertreiber 5 Hook driver

Fadenspannung 6 Thread tension

Fadenabschneider 7 - 9 Thread cutter

Transporteinrichtung (Klammer) 10 Feed drive (clamp)

Stielbildner 11 Button shank shaper

Knopfklammer 12 Button clamp

Oesenknopfklammer 13 Shank button clamp

Transporteinrichtung (Schrittmotore) 14 Feed drive (Step motors)

Spuler 15 Winder

Rahmen und Abdeckung 16 Frame and covering

Schmierung 16 Lubrication

Gestell 17 - 19 Stand

Elektroteile 20 Electronics

Bedienfeld 21 Control panel

Handtaster 22 Push buttons

Lasermarkierungsleuchte 23 Laser mark lamp

Beipack / 24 Accessories /

Zusatzausstattung Optional equipment

Plaene Plans

Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise

Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG

verboten.

Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any

manner, even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.

Dürkopp

teile de 31

Wearing parts of class 531

Part-Nr.: 0791 531800

ition: 10/2009

Seite 1 / 2

Verschleiß r Klasse 5 Ed

Adler AG

12 3 4

0510 D280515

0570 001015 Ersatz /

replacement

Spule, normal

Bobbin

0510 D280511

Spulenkapsel, normal

Bobbin case

0510 150070

Greifer, normal

Hook

0510 5100517Z

Treiber, normal

Driver

56 7 8

0530 5300207 (∅1,6)

0530 5300208 (∅2,0)

Stichplatteneinsatz

Throat plate insert

0510 350060

Gegenmesser FA

Counter-knife

0510 350033

Hakenmesser

Hooked blade

910 11 12

0510 5101204

Abreißmesser

Tear off knife

0510 D281219

Gummiring

Rubber ring

0531 360240

0531 360220

Klammerfuss, links

Clamping foot, left

0531 360230

0531 360210

Klammerfuss, rechts

Clamping foot, right

Dürkopp Adler AG

Verschleißteile der Klasse 531

Wearing parts of class 531

Part-Nr.: 0791 531800

Edition: 10/2009

Seite 2 / 2

24B0510 E380207

25B0570 092974 a

Fadenführung

8BThread guide

0510 510G0204 (M3x4)

Schraube für Pos.15

9BScrew for pos. 15

9092 013500 090

Nadel

10BNeedle

0510 150080

Spannungsfeder

17BThread tension spring

17 18 19 20

26B0510 D8.05-5

0467 110220

Spannungsscheibe

Tension disc

0510 5100714 (Cl. 531-211)

0510 5100719 (Cl. 531-213)

Fadenanzugsfeder

11BThread take-up lever

0933 001544

Ölpumpe

18BOil pump

9825 810219 (F6,3A)

9825 810417 (T6,3A)

Sicherung

12BFuse

9822 642010

Halogenlampe 12/20W

13BHalogen bulb 12/20W
