Montageanleitung
DORMA VISUR
Drehtürsystem
Installation instruction
DORMA VISUR
pivoting door system
Seite / Page 1 /11 DORMA−Glas
800.52.244.6.32
06/07
Stand / Issue
Wichtige Informationen:
Important information:
Vor der Montage Glasflächen
mit handelsüblichen Glasreiniger
im Bereich der Klemmflächen reinigen.
All glass clamping areas are to
be cleaned with standard glass
cleaning products prior to installation.
keine Verdünnung verwenden
do not use thinners
!
Bauteil/Baugruppe
component
Montagefolge
installation sequence
1 =
1.; 1.1;...=
Montagewerkzeug:
Installation tool:
5 mm
2,5 mm 6 mm
!
Überdrehen der Tür verhindern!
Stopper verwenden!
Prevent excessive opening of the door,
Please use a stopper.
Wichtige Hinweise:
Important points:
Geeignete, auf den Untergrund abgestimmte Ankersysteme verwenden!
Please use suitable anchorsystems according to foundation!
!
Es ist nur der RTS 85 EN3 90° Feststellung zugelassen.
Only the RTS 85 EN3 90° hold open angle is certified.
!
Glassauger / glass suction lifter
!
Das Bodenlager ist nicht gegen eindringendes Wasser geschützt!
The bearing is not protected against water intrusion!
Hammerbohrkrone ø126 /
hammer core bit ø126
* bei max. Wanddicke von 120mm
* with max. wall thickness of 120mm
* 5mm Glas/Wand sowie Glas/Glas
* 5mm glass/wall as well as glass/glass
Seite / Page 2 /11 DORMA−Glas
06/07
Stand / Issue
*max. 130°
5*5 5
8
70 70
8
98
Stopper: z.B. Art.−Nr.: 29.950
stopper: e.g. Art.−No.: 29.950
70
Profilbreite
min. 120
profile width
min. 120
DETAIL X
Glasbearbeitung:
Glass preparation:
Lieferumfang:
Scope of delivery:
DETAIL X
Ausführung der Glaszungen oben und unten gleich!
Top and bottom glass tongues of identical design!
max. 85 kg
Glasverwendung: 10/12 mm Einscheibensicherheitsglas
Glass application: 10/12 mm toughened safety glass
7
1x
8x
4x
1x
1x
1x
2x
1x
1x
4x
2x
10
12 1x
Seite / Page 3 /11 DORMA−Glas
06/07
Stand / Issue
max. Höhe: 2500mm
max. height: 2500mm
max. Breite: 1100mm
max. width: 1100mm
R15
30
33
65
min. Breite: 800 mm
min. width: 800 mm
min. Höhe: 1996 mm
min. hight: 1996 mm
4
2
3
5
6
9
8
1
65
min. 120
11
Bei 12mm Glasdicke: Vorbereitung der Beschläge 2 , 3
With 12mm glass thickness: Preparation of hinges 2 , 3
1. Montage des Montagewinkels 12 :
1. Assembly of mounting angle 12 :
Beim Komplett−Set inkl. Schließerkasten
ist der Montagewinkel 12 bereits montiert.
In the complete set, incl. transom box,
the mounting angle 12 is already assembled.
!
!
6mm
heraus schrauben
unscrew
Seite / Page 4 /11 DORMA−Glas
06/07
Stand / Issue
12.1
12.2
Zwischenlage entfernen.
Remove gaskets.

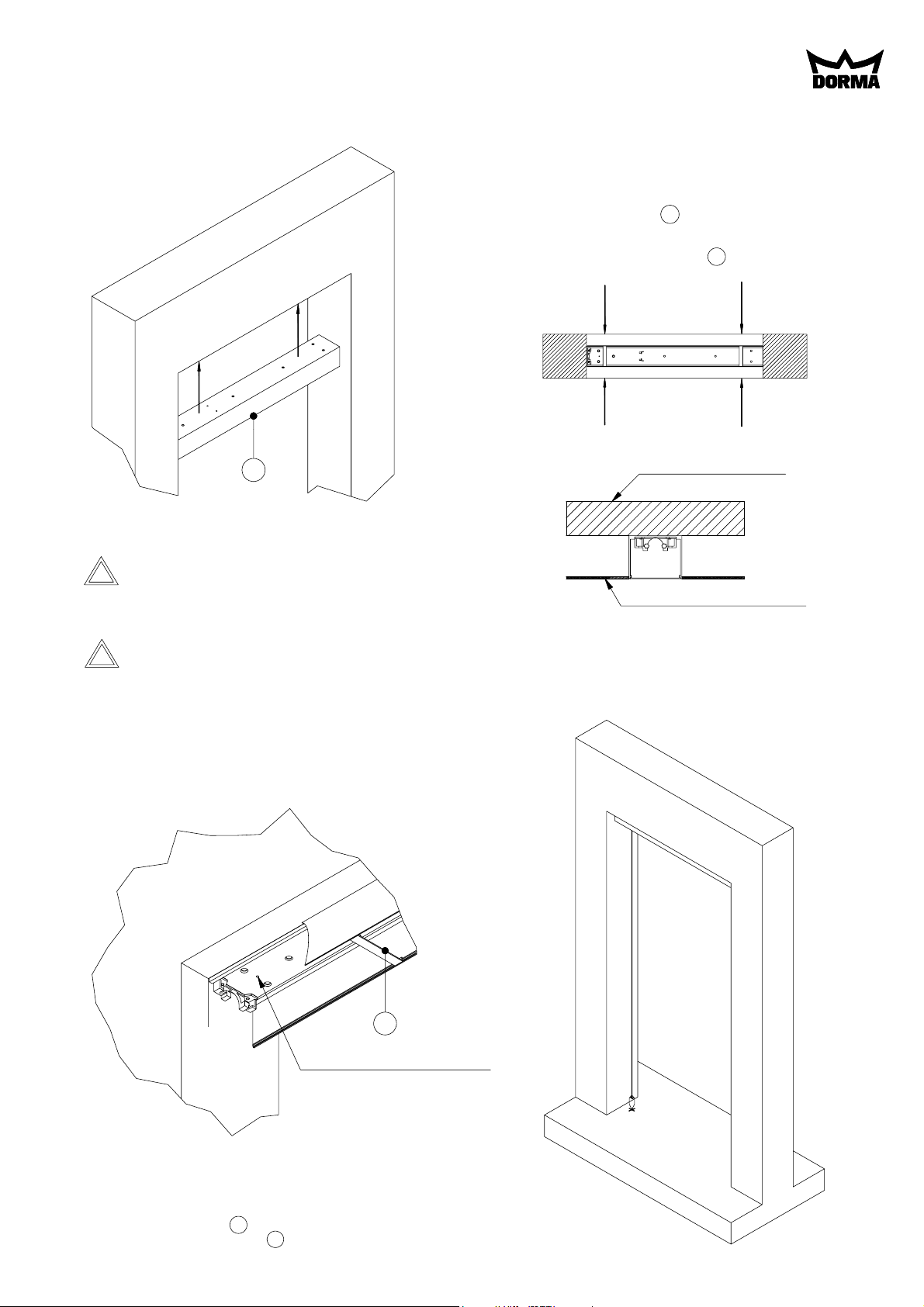

2. Montage des Schließerkastens:
2. Installation of the transom box:
Schrauben und Dübel zur Befestigung, sind nicht im Lieferumfang enthalten!
Geeignete, auf den Untergrund abgestimmte Ankersysteme verwenden z.B.
Schrauben DIN 912 M8x... oder DIN 7996 6x...
Voraussetzung für die Montage des Schließerkastens ist eine ausgerichtete
und tragfähige Unterkonstruktion bzw. Wand mit einer max. Toleranz von
2mm pro Meter.
Screws and plugs for connection are not part of delivery!
Please use suitable anchorsystems according to foundation e.g.
screws DIN 912 M8x... or DIN 7996 6x...
Pre−condition for the assembly of transom box is an aligned and
load−carrying substructure and/or wall with a max. tolerance
of 2mm per meter.
!
2.1
2.1
!
2.2
2.2 Drehpunkt aus Schließerkasten übernehmen und runterloten.
2.2 Transfer pivot point from transom box perpendicular to the floor.
2.3 Abstandshalter 10 demontieren.
2.3 Dismount spacer bars 10 .
Abstandshalter 10 bei flächenbündiger
Deckenanbindung.
Reinforcing spacer bars 10 to be used
when transom box is flush with ceilling.
Beispiel / Example
10
2.3
Seite / Page 5 /11 DORMA−Glas
06/07
Stand / Issue
1
2.2 Lotpunkt / perpendicular point
Rohdecke / rough ceilling
Gipsdecke / plasterboard ceilling
3. Montage Lagertopf im Boden:
3. Installation of casing into floor:
3.1 Bohrung ø126 für Lagertopf im Boden einbringen.
Hammerbohrkrone, Fa. HILTI (TE−Y−BK125/430)
Art.−Nr.: 00307066 (HILTI)
3.1 Setting of bottom hole (ø126) for casing.
hammer core bit, company HILTI (TE−Y−BK 125/430)
Art.−No.: 00307066 (HILTI)
Der Untergrund muss tragfähig sein.
Geeignete, auf den Untergrund abgestimmte Ankersysteme verwenden!
The foundation must be load−carrying.
Please use suitable achorsystems according to foundation!
4. Montage des oberen Beschlags:
4. Installation of the top fitting:
!
3.3
3.2
4.2
4.1
4.2
3.1
5 mm
nur lösen / only release
4.1
3.2
!
Vormontiert für 10mm Glasdicke!
Bitte Hinweis auf Seite 4 beachten!
Preassembled for 10mm glass thickness!
Please pay attention to note on page 4.
Seite / Page 6 /11 DORMA−Glas
06/07
Stand / Issue
ø126, 64mm tief
70
ø126, 64mm deep
Befestigungslöcher
Attachment holes
5 mm
15 Nm
4.3
3.2
4. Montage des oberen Beschlags:
4. Installation of the top fitting:
5. Montage des unteren Beschlags:
5. Installation of the bottom fitting:
6 mm
Schrauben lösen
unscrew
4.4
3.3
4.5
3.4
5 mm
nur lösen / only release
5.1
2.2
5 mm
15 Nm
5.3
2.2
2.1
5.2
65
Seite / Page 7 /11 DORMA−Glas
06/07
Stand / Issue
6. Montage der Drehtür:
6. Installation of pivoting door:
6.1
7.1 7.2
7.2 Rahmentürschließer einführen.
7.2 Insert the transom door closer as shown.
Lappen zum Schutz über die Glaskante legen! Bauseits.
Protect glass using cloths! On site.
!
Seite / Page 8 /11 DORMA−Glas
06/07
Stand / Issue
6.2
6.3
6.3
7. Montage des Rahmentürschließers:
7. Installation of the transom door closer:
7.1 Tür an RTS−Kasten lehnen.
7.1 Lean the door against the transom box.
8
Scheibe auf 8mm Klötze aufstellen.
Position glass onto 8mm blocks.
DETAIL X DETAIL Y
7. Montage des Rahmentürschließers:
7. Installation of the transom door closer:
8. Montage der Drehtür:
8. Installation of the pivoting door:
Sicht: unter den Sturz!
View: under the lintel!
DETAIL X DETAIL Y
8.1 Tür einschwenken.
8.1 Align the door.
6 mm
15 Nm
3.4 3.3
8.2 8.3
± 1,2°
Seite / Page 9 /11 DORMA−Glas
06/07
Stand / Issue
7.3 Schrauben fixieren
7.3 Fix screws
7.3 Schrauben fixieren
7.3 Fix screws
DETAIL X
DETAIL Y
3D Verstellung / 3D adjustment
Sicht von oben auf Lagertopf
View from above onto casing
X
Y
Z
X
Y
Z
± 3
± 2,5
± 2,5
Verstellung der Höhe und Neigung!
Adjustment of the height and inclination.
Verstellung der Lage.
Adjustment of position.
9. Drehtüranlage justieren:
9. Adjustment of pivoting door system:
10. Endmontage der Beschläge:
10. Final assembly of the fittings:
DETAIL X
DETAIL Y
10.1
10.2
4 mm
5
6
10.1
10.2
6
5
4 mm
Seite / Page 10 /11 DORMA−Glas
06/07
Stand / Issue
8
5
5
