Dorma RSP 80 Guía del usuario

Mounting instruction

DORMA RSP 80

Sliding door to wall

Montageanleitung

DORMA RSP 80

Schiebetür an Wand

Stand/Issue 09.08 / 003441 800.52.198.6.32

DORMA-Glas

Wand

Wall

Schiebetür

Sliding door

All glass clamping areas are to

be cleaned with standard glass

cleaning products prior to installation.

Vor der Montage Glasflächen

mit handelsüblichem Glasreiniger

im Bereich der Klemmflächen reinigen.

Montagefolge

Mounting sequence

1. ; 1.1 ; ... =

1 = Bauteil/Baugruppe

Component

keine Verdünnung verwenden

Do not use thinners

Wichtige Informationen:

Important information:

Stand/Issue 09.08Seite/Page 2/13

DORMA-Glas

Glas Anbindung

Glass connection

Holz Anbindung

Wooden connection

Glasbearbeitung:

Glass preparation:

4 mm

Montagewerkzeug:

Requisite tool:

3 mm

5 mm

2 mm

Holztürbearbeitung:

Wooden door preparation:

Stand/Issue 09.08Seite/Page 3/13

DORMA-Glas

Stand/Issue 09.08Seite/Page 4/13

18x

Schrauben und Dübel zur

Wandbefestigung sind nicht

im Lieferumfang entahlten!

Screws and wall plugs for wall

connection are not included in

delivery!

Lieferumfang:

Scope of delivery:

DORMA-Glas

Glas Anbindung

Glass connection

Schrauben und Dübel zur

Wandbefestigung sind nicht

im Lieferumfang entahlten!

Screws and wall plugs for wall

connection are not included in

delivery!

Holz Anbindung

Wooden connection

11x

8.4

Schrauben und Dübel zur

Wandbefestigung sind nicht im

Lieferumfang entahlten!

Screws and plugs for wall

connection are not

included in delivery!

1.4

1.3

1.2

1.1

1. T-Profil an Wand schrauben:

1. Mounting of T-profile onto wall:

DORMA-Glas

Aussparung nach unten

Recess facing downwards

8.6

Lieferumfang:

Scope of delivery:

Stand/Issue 09.08Seite/Page 5/13

8.5

1.4

1.2

1.1

Holz Anbindung

Wooden connection

Glas Anbindung

Glass connection

Aussparung nach unten

Recess facing downwards

Stand/Issue 09.08Seite/Page 6/13

3.2

3.1

10 Nm

4 mm

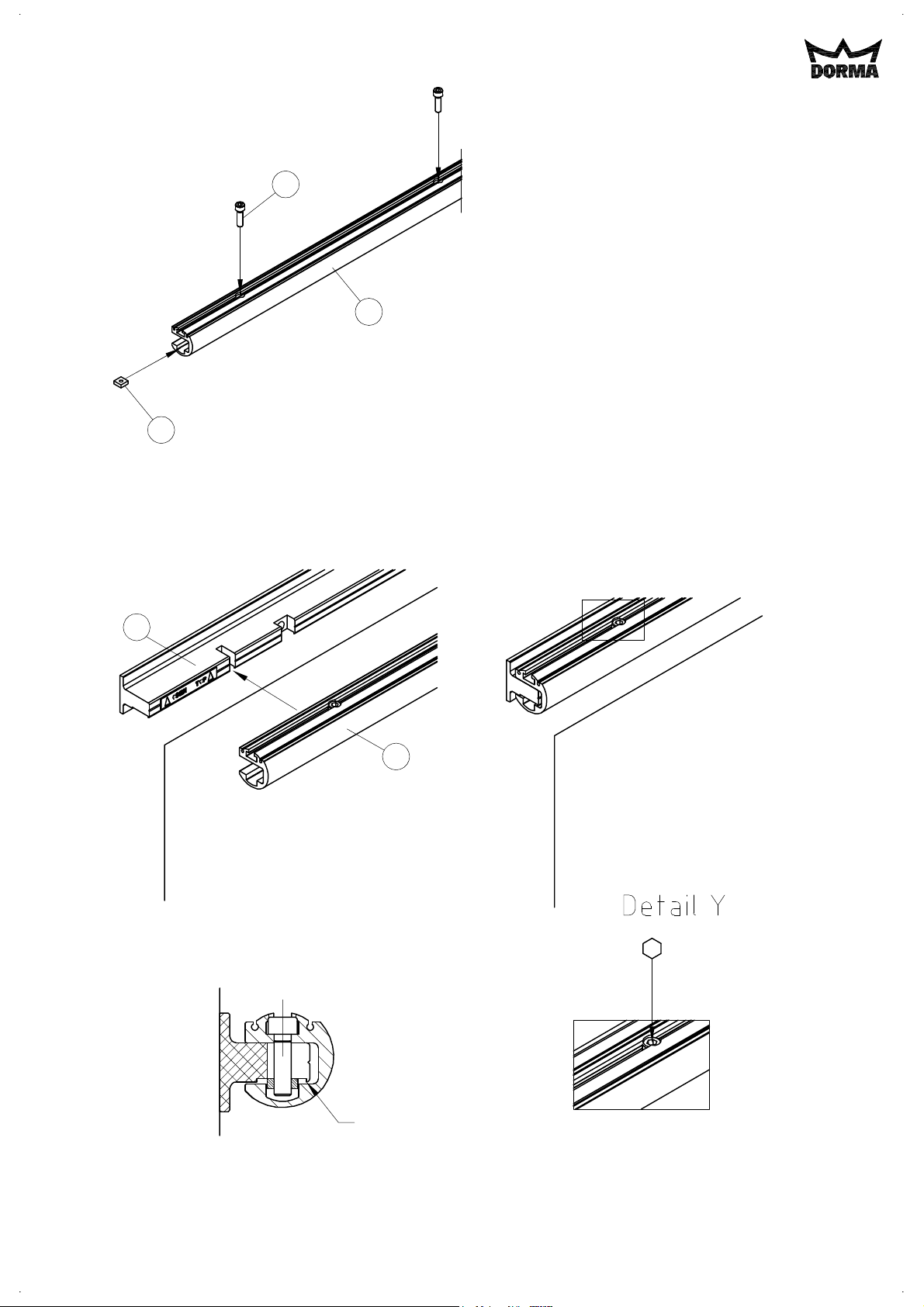

3. Laufschiene auf T-Profil verschrauben:

3. Mounting of track profile on T-profile:

2.2

2.2 Schrauben ein Gewindegang in Nutsteine schrauben!

2.2 Tigthen screws one convolation in slot nuts!

2.2

2.1

2. Vorbereitung des Laufschienenprofils:

2. Preparing of the track rail profil:

DORMA-Glas

5.1

5. Vorbereitung Rollenwagen:

5. Preparing the track rail:

5.2

8.4

4 mm

8.6

5 mm

4.1

4. Rollprofil auf Laufschiene klippsen:

4. Roll-profil connect to track rail:

Seite/Page 7/13 Stand/Issue 09.08

DORMA-Glas

6.4

6.3

6.2

6.1

Ansicht von oben

Top view

7.1 Fit sliding door and mark the floor guide 9/10

9/10

7.1

Wand

Wall Position

7.1 Schiebetür einhängen und Bodenführung 9/10 makieren

7. Bodenführung montieren:

7. Mounting of the floor guide:

8.2

8.1

6.3 Aufstecken und leicht anschrauben

6.3 Attach and tighten easily

6. Montage Rollenwagen an Glas:

6. Mounting roller on glass:

Seite/Page 8/13 Stand/Issue 09.08

DORMA-Glas

6.4

6.2

6.1

6.3

9.1

9.2

Holz Anbindung

Wooden connection

Glas Anbindung

Glass connection

Wand

Wall

Position

Ansicht von oben

Top view

Glas Anbindung

Glass connection

Holz Anbindung

Wooden connection

7.6

7.5

7.4

Detail W

7.3 Bohren der Löcher

7.3 Drilling the holes

Wand

Wall

7.2

7. Bodenführung montieren:

7. Mounting of the floor guide:

7.2 Schiebetür aushängen und Bohrungen makieren

7.2 Lift out sliding door and mark the holes

Seite/Page 9/13 Stand/Issue 09.08

DORMA-Glas

7.5

Wand

Wall

Glas / glass Holz / wooden

8.1 Schiebetür einhängen

8.1 Fit sliding door

8. Türstopper montieren:

8. Mounting of the door stoppers:

Seite/Page 10/13 Stand/Issue 09.08

DORMA-Glas

8.5

8.4 Tür vollständig öffnen

8.4 Open the door completly

8.3

geöffnet/opened

geschlossen/closed

8.2 Tür vollständig schließen

8.2 Close the door completly
