Dorel Ameriwood INDUSTRIES 5598026PCOM Manual de usuario

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345598026PCOM1

5598026PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

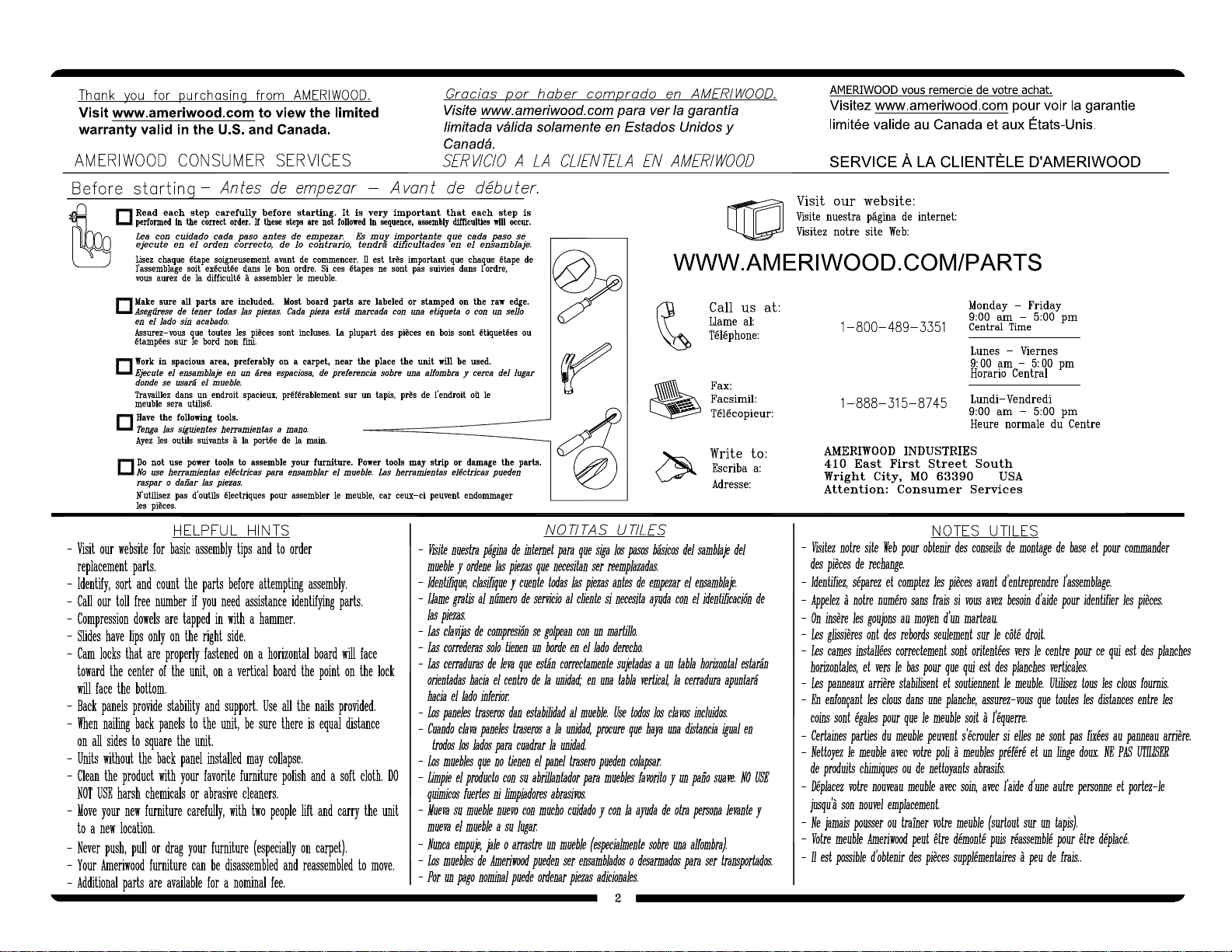

B345598026PCOM1

3 /16

?? www.ameriwood.com ??

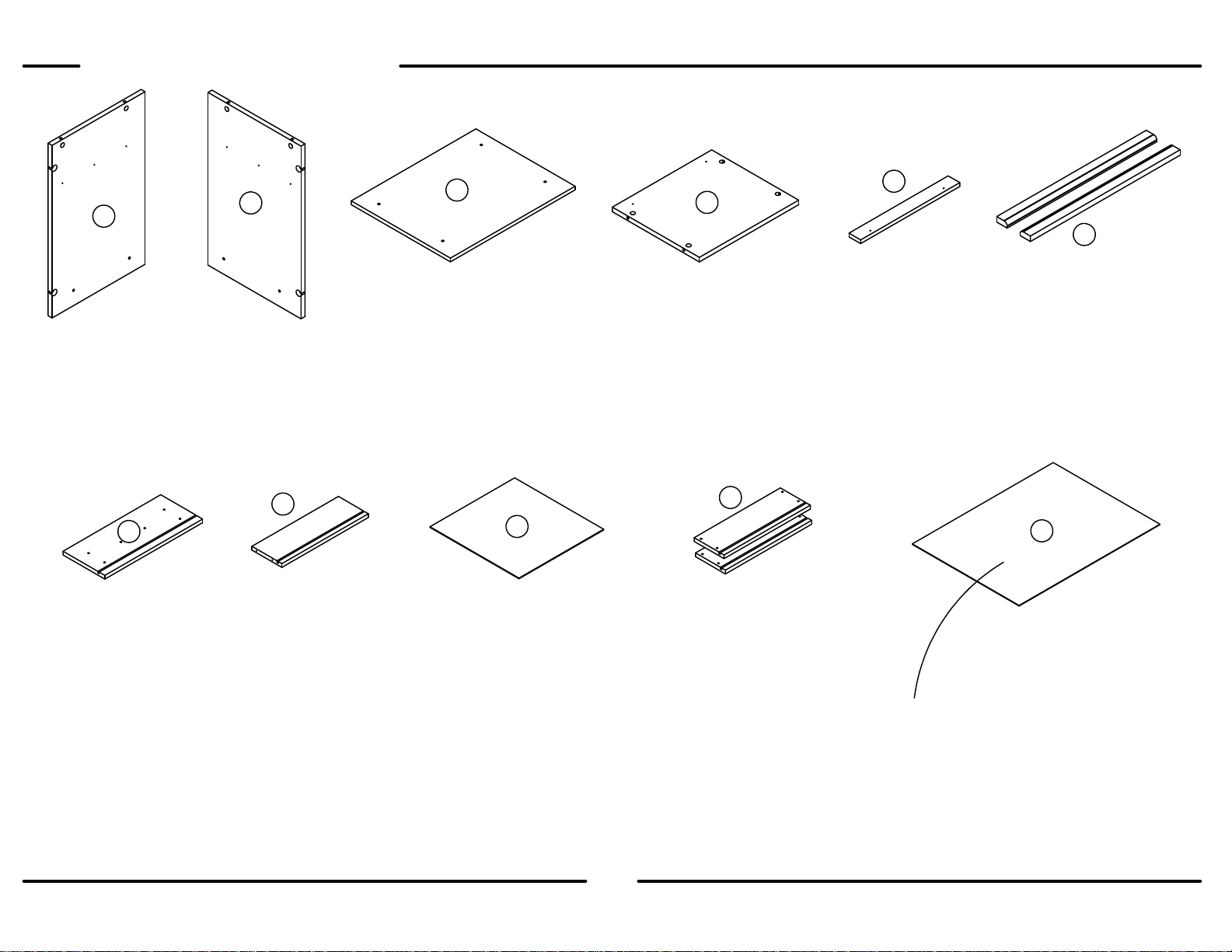

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

35598026010

right panel

panel derecho

panneau droit

35598026020

top

parte superior

panneau supérieur

35598026030

kick

retroceso

plaque de poussée

35598026050

back panel

panel trasero

panneau arriere

K559802600

ABCDE

GHIJ

bottom

fondo

fond

35598026040

drawer front

cajon del frente

devant du tiroir

35598026070

drawer back

cajon trasero

dos du tiroir

35598302080

2 drawer sides

2 cajones de los lados

2 côtés du tiroir

35515302100

drawer bottom

cajon inferior

fond de tiroir

35598302090

This piece is paperboard construction. It is not made

from wood but is required for the assembly of your unit.

Esto pedazo son la construcción del cartón.

Ello no son hecho de madera, pero se requlere

para la asamblea de su unidad.

Ces peèce sont de construction en carton.

Alle ne sont pas fabriquées de bois, mais nécessaires

pour l'assemblage de votre meuble.

2 vertical molding

moldeo vertical 2

2 moulage vertical

35598026060

B345598026PCOM1

4 /16

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

#A12700

7/8" pan head

cabeza redondo 7/8"

tête ronde

x32

#A53600

angle bracket

support de l'angle

anaquel del ángulo

#A12210

1/2" pan head

cabeza redondo 1/2"

tête ronde

#A53760

drawer bracket

soporte del cajón

support de tiroir

#A15600

drawer screw

tornillo euro del cajón

vis de tiroir

10 4

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

13 1

#A50695

handle

el tirón

poignée

12 20

#A21110

nail

clavo

clou

#A22500

cam lock

cerradura de leva

serrure de came

cam bolt

#A22510

perno de leva

boulon de came

#A11080

7/16" cabeza plano

7/16" flat head

7/16" tête plate

#A22920

connector

comectador

raccord

#A22910

connector bolt

perno del conectador

boulon de reccordement

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

1414

14 1

#A56030

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

B345598026PCOM1

5 /16

?? www.ameriwood.com ??

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

B345598026PCOM1

6 /16

?? www.ameriwood.com ??

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

14 a

Lightly tap connectors into hole with hammer.

Golpee ligeramente en el orificio con un martillo.

Tapez légèrement dans le trou avec un marteau.

111

14a

11 3

B345598026PCOM1

7 /16

?? www.ameriwood.com ??

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Lightly tap connectors into hole with hammer.

Golpee ligeramente en el orificio con un martillo.

Tapez légèrement dans le trou avec un marteau.

14b

11 3

B345598026PCOM1

8 /16

?? www.ameriwood.com ??

32x

Finished Edge

Borde Acabado

Bord Fini

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345598026PCOM1

9 /16

?? www.ameriwood.com ??

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

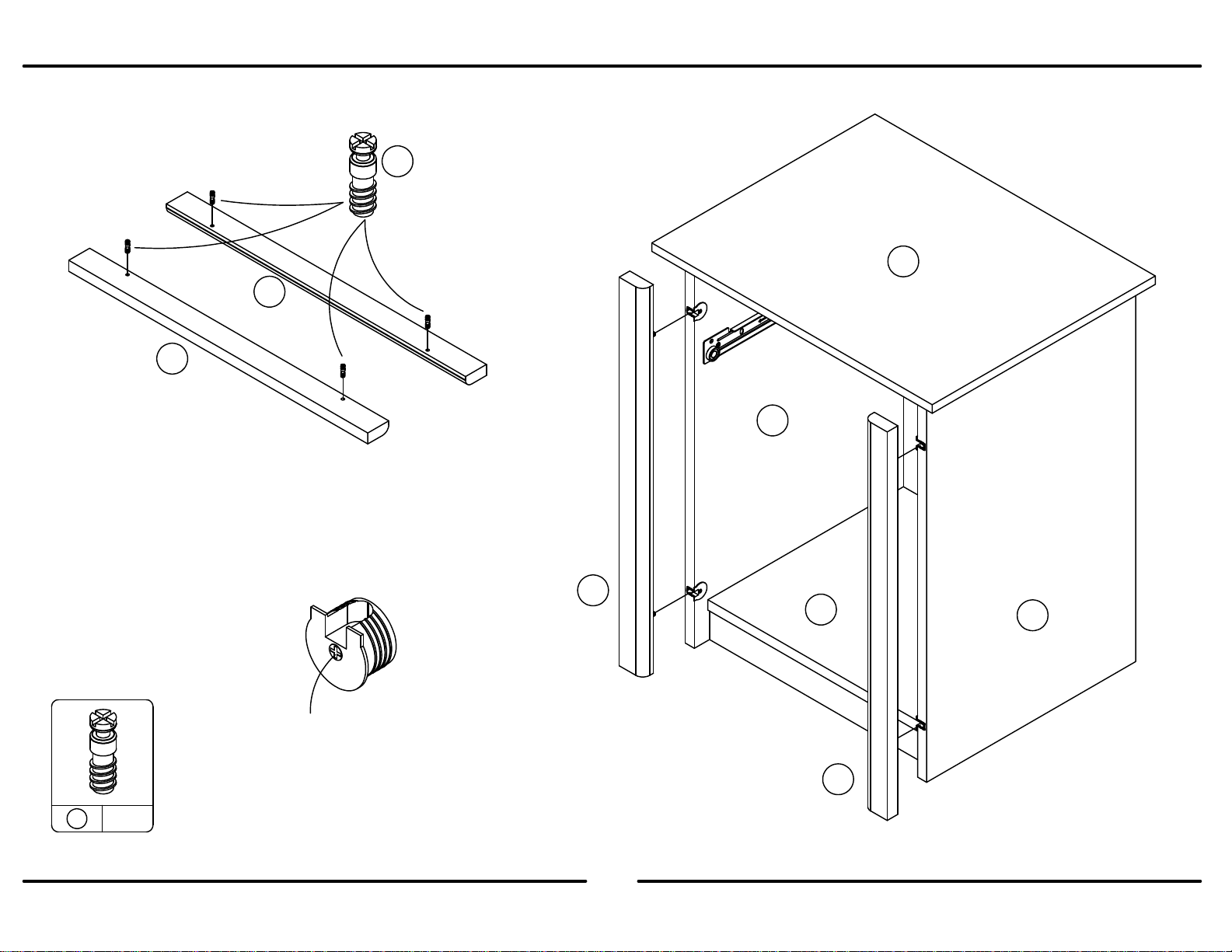

B345598026PCOM1

10 /16

?? www.ameriwood.com ??

Turn connector screw clockwise to lock in place.

Gire el conector tornillo en sentido horario para

bloquearlo en su lugar.

Tourner la vis du connecteur vers la droite pour

verrouiller en place.

Otros manuales de Mobiliario de interior de Dorel

Dorel

Dorel AMERIWOOD INDUSTRIES 9416083ST Manual de usuario

Dorel

Dorel AMERIWOOD 5596012PCOM Manual de usuario

Dorel

Dorel Ameriwood 5676322PCOM Manual de usuario

Dorel

Dorel AMERIWOOD INDUSTRIES 9115025PCOM Manual de usuario

Dorel

Dorel DA6794 Manual de usuario

Dorel

Dorel DA7465-SF Manual de usuario

Dorel

Dorel Baby Relax DA7501W Manual de usuario

Dorel

Dorel DA6921 Manual de usuario

Dorel

Dorel DA4059449CL Manual de usuario

Dorel

Dorel AMERIWOOD INDUSTRIES 3598318PCOM Manual de usuario

Dorel

Dorel DAS002316 Manual de usuario

Dorel

Dorel 9257196COMUK Manual de usuario

Dorel

Dorel DA3759 Manual de usuario

Dorel

Dorel Ameriwood Industries 5664213PCOM Manual de usuario

Dorel

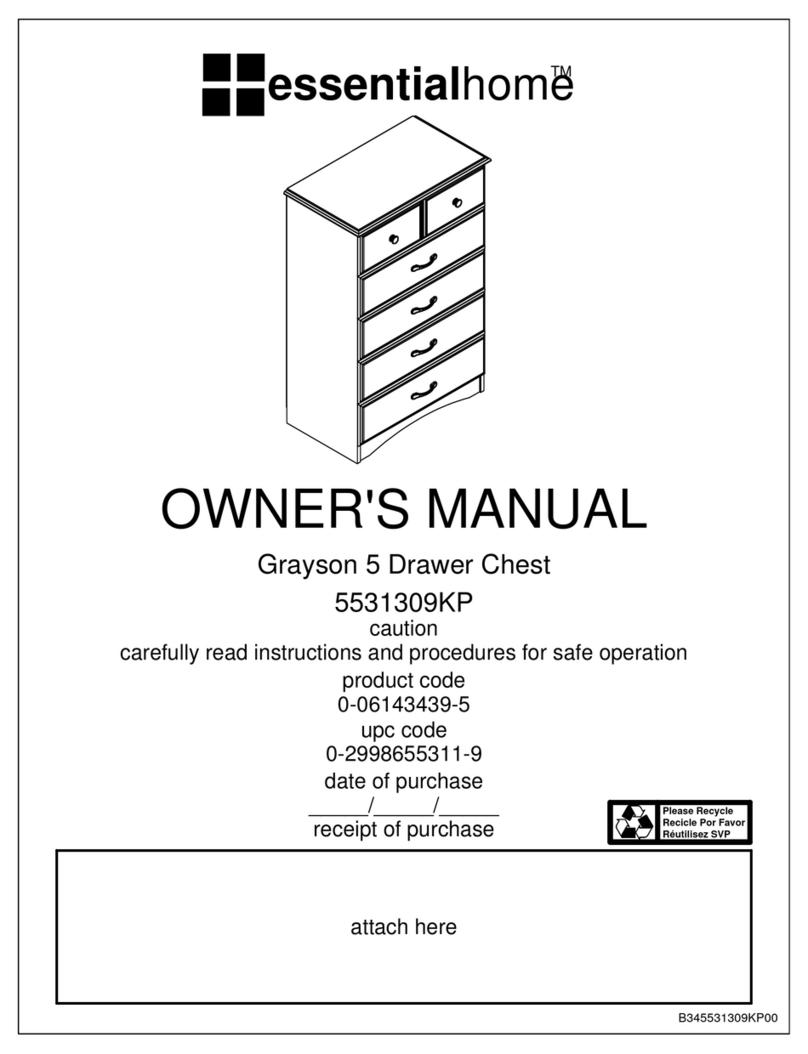

Dorel AMERIWOOD INDUCTRIES essential home Grayson... Manual de usuario

Dorel

Dorel DL3474 Manual de usuario

Dorel

Dorel Ameriwood essential home Anderson 5916303KP Manual de usuario

Dorel

Dorel WM2059BR Manual de usuario

Dorel

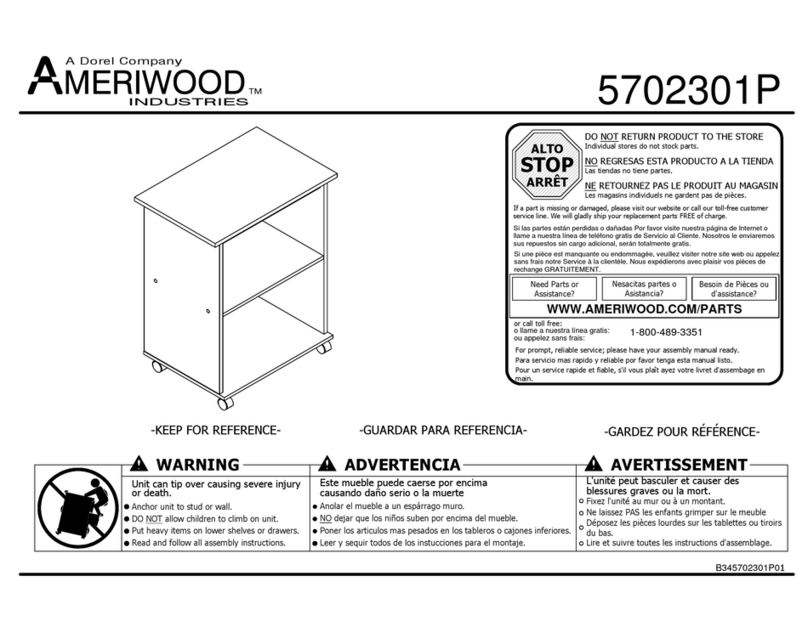

Dorel Ameriwood 5702301P Manual de usuario
