Dirt Devil Royal Swiffy Manual de usuario

Bodenstaubsauger

Bedienungsanleitung

Cylinder vacuum cleaner

Operating Manual

Aspirateur

Mode d‘emploi

Vloerstofzuiger

Bedieningshandleiding

SWIFFY

Royal Appliance International GmbH

Itterpark 7-9 ·-D-40724 Hilden

Germany

Tel.: +49(0)21 03/20 0710

Fax: +49(0) 2103/20 07 77

E-Mail: [email protected]

www.dirtdevil.de www.dirtdevil.de

Rev. 00553-01 02.09.2005

Cover Swiffy.indd 1Cover Swiffy.indd 1 02.09.2005 18:27:1702.09.2005 18:27:17

DGFO

Bedienungsanleitung ................................................................................ 4 - 17

Operating Manual ....................................................................................... 18 - 31

Mode d'emploi............................................................................................. 32 - 45

Bedieningshandleiding .............................................................................. 46 - 59

Swiffy_de.book Seite 2 Freitag, 2. September 2005 6:46 18

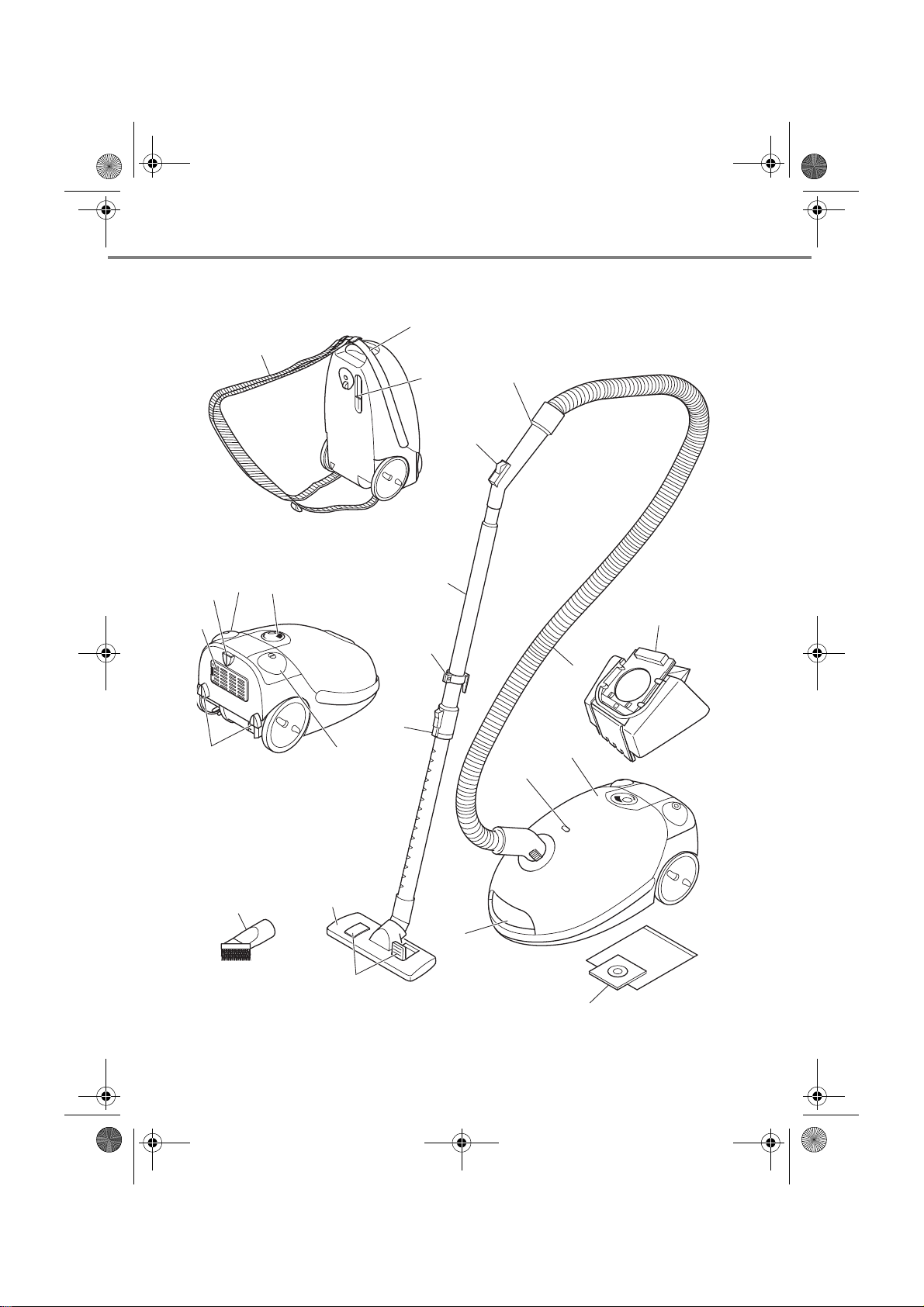

Abb. 1

15 17 16

18 9

Swiffy_de.book Seite 3 Freitag, 2. September 2005 6:46 18

Übersicht über Ihren Swiffy

Vielen Dank!

Es freut uns, dass Sie sich für den Bodenstaubsauger Swiffy entschieden haben!

Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!

Geräteteile/Lieferumfang

Technische Daten

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Ände-

rungen vor.

1 Handgriff

2 Nebenluftregler

3 Saugschlauch

4 Verstauhaken

5 Teleskoprohr oder 2-tlg. Metall-

steckrohr (je nach Modell und Aus-

stattung)

6 Teleskoprohr-Arretierung (je nach

Modell und Ausstattung)

7 Bodendüse

8 Umschalter Teppich/Hartboden

9 Staubraumdeckel

10 Staubbeutel-Wechselanzeige

11 Entriegelung für den Staubraumde-

ckel

12 Tragegriff

13 Verstauhalterung

14 Kombischultergurt

15 Schultergurthalterungen

16 Saugleistungsregler

17 Kabelaufrolltaste

18 Ein-/Ausschalter

19 Ausblasfilter-Abdeckung

20 2in1-Kombidüse

21 Staubbeutel

(1 x im Gerät, 2 x Ersatz)

22 Staubbeutelhalter

Geräteart : Bodenstaubsauger

Modell : Swiffy

Spannung : 230 V ~50 Hz

Leistung : 1200 W nom. - 1400 W max

Filter : Motorschutz-Filter

Ausblasfilter

Staubbeutel : 2 l Volumen

Saugschlauch : ca. 1,5 m Länge

Netzkabel mit Stecker : ca. 4,5 m Länge

Gewicht : ca. 4,3 kg

Swiffy_de.book Seite 4 Freitag, 2. September 2005 6:46 18

Inhaltsverzeichnis

1 Sicherheitshinweise ................................................................. 6

1.1 zur Bedienungsanleitung............................................................................................. 6

1.2 zu den verwendeten Symbolen ................................................................................... 6

1.3 zur Stromversorgung................................................................................................... 6

1.4 zu Kindern .................................................................................................................. 7

1.5 zur bestimmungsgemäßen Verwendung..................................................................... 7

1.6 falls das Gerät defekt ist.............................................................................................. 8

2 Auspacken und Anschließen................................................... 8

2.1 Auspacken................................................................................................................... 8

2.2 Montieren..................................................................................................................... 8

2.3 Weitere Düsen (Zubehör) verwenden ......................................................................... 9

3 Bedienung ................................................................................. 9

3.1 Staubsaugen ............................................................................................................... 9

3.2 Ausschalten und Stromkabel aufrollen........................................................................ 10

3.3 Aufbewahren ............................................................................................................... 11

3.4 Kombischultergurt verwenden..................................................................................... 11

3.5 Staubbeutel wechseln ................................................................................................. 12

4 Filter ........................................................................................... 13

4.1 Motorschutzfilter austauschen..................................................................................... 14

4.2 Ausblasfilter austauschen............................................................................................ 14

5 Fehlerbehebung........................................................................ 15

6 Reinigung .................................................................................. 15

6.1 Gehäuse reinigen ........................................................................................................ 15

6.2 Filter reinigen............................................................................................................... 15

7 Entsorgung................................................................................ 16

8 Ersatzteile.................................................................................. 16

8.1 Verschleißteilliste......................................................................................................... 16

8.2 Bezugsquellen............................................................................................................. 16

9 Garantie ..................................................................................... 17

9.1 Garantiebedingungen.................................................................................................. 17

9.2 Im Garantiefall............................................................................................................. 17

Inhaltsverzeichnis

Swiffy_de.book Seite 5 Freitag, 2. September 2005 6:46 18

1 Sicherheitshinweise

zur Bedienungsanleitung

1 Sicherheitshinweise

1.1 zur Bedienungsanlei-

tung Lesen Sie diese Bedienungsanleitung vollständig durch,

bevor Sie mit dem Gerät arbeiten.

Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an

Dritte weitergeben, geben Sie auch die Bedienungsanlei-

tung mit.

Die Nichtbeachtung dieser Anleitung kann zu schwe-

ren Verletzungen oder Schäden am Gerät führen.

Für Schäden, die aufgrund der Nichtbeachtung dieser Be-

dienungsanleitung entstehen, übernehmen wir keine Haf-

tung.

Das Gerät darf nur im Haushalt eingesetzt werden. Es

ist für eine gewerbliche Nutzung nicht geeignet.

1.2 zu den verwendeten

Symbolen Wichtige Hinweise für Ihre Sicherheit sind besonders ge-

kennzeichnet. Beachten Sie diese Hinweise unbedingt, um

Unfälle und Schäden am Gerät zu vermeiden:

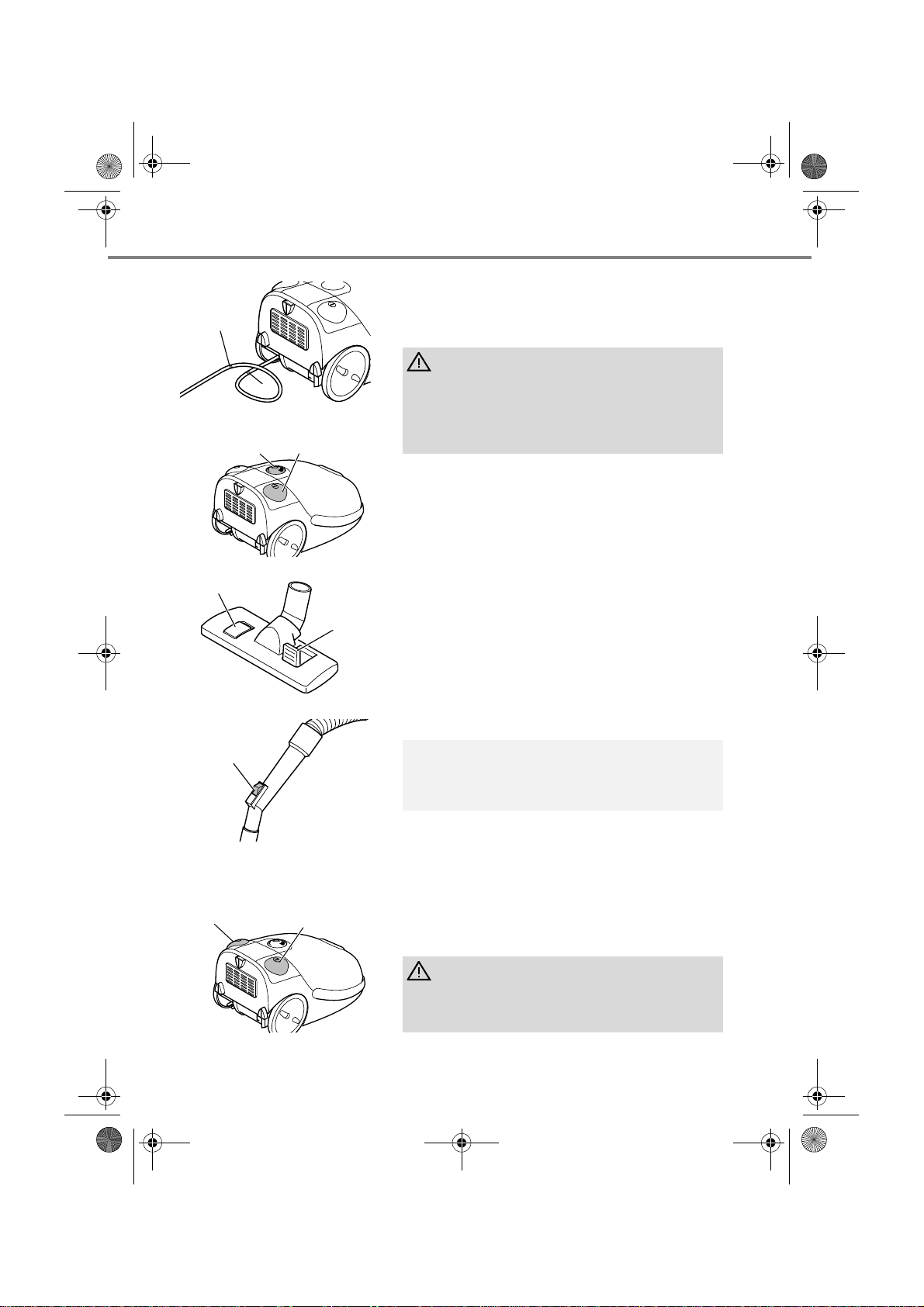

1.3 zur Stromversorgung Das Gerät wird mit elektrischem Strom betrieben, dabei

besteht grundsätzlich die Gefahr eines elektrischen

Schlags. Achten Sie daher besonders auf Folgendes:

- Fassen Sie den Stecker niemals mit nassen Händen

an.

- Wenn Sie den Stecker aus der Steckdose herauszie-

hen wollen, ziehen Sie immer direkt am Stecker. Zie-

hen Sie niemals am Kabel, es könnte beschädigt wer-

den.

- Achten Sie darauf, dass das Stromkabel nicht ge-

knickt, eingeklemmt, überfahren wird, oder mit Hitze-

quellen in Berührung kommt.

- Verwenden Sie nur Verlängerungskabel, die für die

Leistungsaufnahme des Gerätes ausgelegt sind.

- Tauchen Sie das Gerät niemals in Wasser oder ande-

re Flüssigkeiten und halten Sie es von Regen und

Nässe fern.



WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögli-

che Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder

andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Swiffy_de.book Seite 6 Freitag, 2. September 2005 6:46 18

1 Sicherheitshinweise

zu Kindern

- Betreiben Sie das Gerät nur, wenn die auf dem Ty-

penschild an der Unterseite des Gerätes angegebene

elektrische Spannung mit der Spannung Ihrer Steck-

dose übereinstimmt. Eine falsche Spannung kann

das Gerät zerstören.

1.4 zu Kindern Lassen Sie das Gerät nicht unbeaufsichtigt und ver-

wenden Sie es mit größter Vorsicht, wenn Kinder oder Per-

sonen, die die Gefahren nicht einschätzen können, in der

Nähe sind.

Kinder oder Personen, die die Gefahren nicht einschät-

zen können, dürfen das Gerät nicht benutzen. Bewahren

Sie es unzugänglich auf.

Verpackungsmaterialien dürfen nicht zum Spielen ver-

wendet werden. Es besteht Erstickungsgefahr.

1.5 zur bestimmungsge-

mäßen Verwendung Der Bodenstaubsauger ist ausschließlich für das Reinigen

von normalverschmutzten Böden, Teppichen und Gardinen

zu verwenden. Jede weitere Verwendung gilt als nicht be-

stimmungsgemäß und ist untersagt. Insbesondere die im

Folgenden aufgeführten Tätigkeiten dürfen auf keinen

Fall mit dem Bodenstaubsauger ausgeführt werden:

Das Saugen von:

- glühender Asche, brennenden Zigaretten oder

Streichhölzern. Es kann zum Brand kommen.

- spitzen Gegenständen, wie Glassplittern, Nägeln,

etc. Diese Gegenstände zerstören die Filter.

- Wasser und anderen Flüssigkeiten, insbesondere

feuchten Teppich-Reinigungsmitteln. Feuchtigkeit im

Inneren kann zum Kurzschluss führen.

- Toner (für Laserdrucker, Kopierer, etc.). Es besteht

Brand und Explosionsgefahr.

- Gips, Zement, etc. Die Filter können verstopfen.

- Kleidungsstücken (z.B. Schuhbänder, Schals, etc.).

Sie könnten eingezogen werden und schwere Verlet-

zungen hervorrufen.

- Haaren, Fingern und anderen Körperteilen. Sie könn-

ten eingezogen werden und schwere Verletzungen

hervorrufen.

Die Verwendung in der Nähe von explosiven oder leicht

entzündlichen Stoffen. Es besteht Brand- oder Explosions-

gefahr.

Die Verwendung im Freien. Es besteht die Gefahr, dass

Regen und Schmutz das Gerät zerstören.

Das Hineinstecken von Gegenständen in die Öffnungen

des Gerätes. Es könnte überhitzen.

Swiffy_de.book Seite 7 Freitag, 2. September 2005 6:46 18

2 Auspacken und Anschließen

falls das Gerät defekt ist

1.6 falls das Gerät defekt

ist

Betreiben Sie niemals ein defektes Gerät, oder ein Ge-

rät mit einem defekten Kabel. Es besteht erhebliches Ver-

letzungsrisiko.

Geben Sie ein defektes Gerät zur Reparatur an einen

Fachhändler oder den Royal®Appliance Kundendienst.

Adresse, ZSeite 17, „Garantie“.

2 Auspacken und Anschließen

2.1 Auspacken Packen Sie das Gerät und alle Zubehörteile aus und über-

prüfen Sie den Inhalt auf Vollständigkeit. Informationen

zum Lieferumfang ZSeite 4, „Übersicht über Ihren Swiffy“.

2.2 Montieren

1. Stecken Sie das Ende des Saugschlauchs (Abb. 2/1) in

den Anschluss (Abb. 2/2) des Bodenstaubsaugers, bis

die Verriegelung hörbar einrastet.

2. Für Geräte mit 2-tlg. Metallsteckrohr: Stecken Sie die

beiden Rohrhälften zusammen.

3. Stecken Sie den Handgriff (Abb. 3/1) in das obere Ende

des Metallsteck- bzw. des Teleskoprohres (Abb. 3/2).

4. Stecken Sie die Bodendüse (Abb. 3/3) auf das untere

Ende des Metallsteck- bzw. Teleskoprohres (Abb. 3/4).

ACHTUNG:

Transportieren/versenden Sie das Gerät grundsätzlich

immer in der Originalverpackung, damit es keinen Scha-

den nimmt. Heben Sie dazu die Verpackung auf.

Entsorgen Sie nicht mehr benötigtes Verpackungsmate-

rial entsprechend den in Ihrem Land geltenden Vorschrif-

ten.

HINWEIS:

Sollten Sie einen Transportschaden bemerken, wenden

Sie sich umgehend an Ihren Händler.

WARNUNG:

Montieren Sie das Gerät nur, wenn der Stecker aus der

Steckdose ausgezogen ist. Es könnte versehentlich ein-

geschaltet werden.

HINWEIS:

Das Gerät wird je nach Modell mit einem Teleskoprohr

oder einem 2-tlg. Metallsteckrohr geliefert.

HINWEIS:

Eventuell ist es erforderlich etwas fester zu drücken.

Abb.

Swiffy_de.book Seite 8 Freitag, 2. September 2005 6:46 18

3 Bedienung

Weitere Düsen (Zubehör) verwenden

5. Für Geräte mit optionalem Teleskoprohr: Stellen Sie die

Länge des Teleskoprohrs ein. Drücken Sie dazu die Te-

leskoprohr-Arretierung (Abb. 4/1) nach unten

(Abb. 4/a). Ziehen Sie dann das Teleskoprohr am unte-

ren Teil (Abb. 4/2). auf gewünschte Länge (Abb. 4/b).

Zum Verriegeln lassen Sie die Teleskoprohr-Arretie-

rung während Sie ziehen los. Sie hören ein deutliches

Klicken.

Ihr Bodenstaubsauger ist jetzt einsatzbereit.

2.3 Weitere Düsen (Zube-

hör) verwenden Neben der soeben installierten Bodendüse können Sie mit

der 2in1-Kombidüse den Funktionsumfang Ihres Boden-

staubsaugers erweitern.

Die Kombidüse (Abb. 6) kann in der Zubehörhalterungen

auf der Rückseite des Gerätes aufbewahrt werden

(Abb. 5). Sie können die Kombidüse als Fugendüse oder

Möbelbürste verwenden.

Möbelbürste (Abb. 6/1)

Benutzen Sie diese, um Staub von Gegenständen zu sau-

gen, die empfindliche Oberflächen haben (z.B. Schränke

oder Tische).

Fugendüse (Abb. 6/2)

Benutzen Sie diese, um Staub aus schwer zugänglichen

Stellen zu saugen. Entfernen Sie den Möbelbürsten-Auf-

satz (Abb. 6/3), um die Kombidüse als Fugenbürste zu ver-

wenden.

3 Bedienung

3.1 Staubsaugen .

Abb. 4

Abb.

WARNUNG:

Prüfen Sie den Bodenstaubsauger und das Stromkabel

vor jeder Benutzung. Ein beschädigtes Gerät darf nicht

verwendet werden. Es besteht ein Verletzungsrisiko.

ACHTUNG:

Verwenden Sie den Bodenstaubsauger nur, wenn alle

Filter und der Staubbeutel ordnungsgemäß eingesetzt

sind und sichergestellt ist, dass keine Öffnungen ver-

stopft sind. Filter und Staubbeutel dürfen keine Beschädi-

gungen aufweisen und müssen trocken sein. Bei Nicht-

beachtung kann der Bodenstaubsauger beschädigt

werden.

Swiffy_de.book Seite 9 Freitag, 2. September 2005 6:46 18

3 Bedienung

Ausschalten und Stromkabel aufrollen

1. Stecken Sie die gewünschte Düse auf, ZKapitel 2.3,

„Weitere Düsen (Zubehör) verwenden“.

2. Ziehen Sie das Kabel am Stecker bis zur gelben Mar-

kierung heraus (Abb. 7/1).

3. Schalten Sie den Bodenstaubsauger am Ein-/Ausschal-

ter (Abb. 8/1) ein.

4. Stellen Sie die Saugleistung am Saugleistungsregler

(Abb. 8/2) ein.

5. Stellen Sie den Umschalter Teppich/Hartboden

(Abb. 9) ihrem Bodenbelag entsprechend ein:

-Hartboden (Abb. 9/1)

Laminat, Fliesen, PVC, etc.

-Teppich (Abb. 9/2)

Lang- und kurzflorige Teppiche, Läufer, etc.

6. Ziehen Sie zum Saugen den Bodenstaubsauger wie ei-

nen Schlitten hinter sich her. Beachten Sie zum Saugen

die entsprechenden Empfehlungen der Bodenbe-

laghersteller.

3.2 Ausschalten und

Stromkabel aufrollen 1. Schalten Sie den Bodenstaubsauger am Ein-/Ausschal-

ter (Abb. 11/1) aus und ziehen Sie den Stecker aus der

Steckdose.

2. Nehmen Sie den Stecker in die Hand und halten Sie ihn

fest.

3. Drücken Sie die Kabelaufrolltaste (Abb. 11/2), um das

WARNUNG:

Falls die rote Markierung (Abb. 7/2) sichtbar ist, ziehen

Sie das Kabel wieder soweit ein, bis diese nicht mehr zu

sehen ist, ZKapitel 3.2, „Ausschalten und Stromkabel

aufrollen“. Ansonsten kann das Kabel abreißen. Es

besteht die Gefahr eines elektrischen Schlages.

HINWEIS:

Mit dem Nebenluftregler (Abb. 10/1) können Sie die

Saugleistung schnell reduzieren, z.B. um eingesaugte

Gardinen wieder freizugeben.

Abb.

Abb. 9

Abb. 1

WARNUNG:

Beim Einziehen des Stromkabels kann dieses umher-

schlingern, zur Stolperfalle werden oder Gegenstände

umreißen.

Abb. 11

Swiffy_de.book Seite 10 Freitag, 2. September 2005 6:46 18

Tabla de contenidos

Idiomas:

Otros manuales de Aspiradora de Dirt Devil

Dirt Devil

Dirt Devil Let's go UD20120 Manual de usuario

Dirt Devil

Dirt Devil Rebel22 DD2220 Manual de usuario

Dirt Devil

Dirt Devil Mop Vac 2 Manual de usuario

Dirt Devil

Dirt Devil DD9002 Manual de usuario

Dirt Devil

Dirt Devil BLADE 2 MAX Manual de usuario

Dirt Devil

Dirt Devil Raider upright DDRU Manual de usuario

Dirt Devil

Dirt Devil M082550 Manual de usuario

Dirt Devil

Dirt Devil Classic Manual de usuario

Dirt Devil

Dirt Devil Infinity V8 Manual de usuario

Dirt Devil

Dirt Devil DDC1800P Manual de usuario

Dirt Devil

Dirt Devil SD20015 Manual de usuario

Dirt Devil

Dirt Devil Infinity V12 eco Manual de usuario

Dirt Devil

Dirt Devil LET'S GO UD70170 Manual de usuario

Dirt Devil

Dirt Devil MAGNUM MPR Manual de usuario

Dirt Devil

Dirt Devil M088300 Vision Turbo Manual de usuario

Dirt Devil

Dirt Devil Handy Duo Manual de usuario

Dirt Devil

Dirt Devil BD20045 Manual de usuario

Dirt Devil

Dirt Devil BD10040 Manual de usuario

Dirt Devil

Dirt Devil Versa Cordless BD22025 Manual de usuario

Dirt Devil

Dirt Devil Royal CENTRINO SX Manual de usuario

Dirt Devil

Dirt Devil Matrixx Swirl Y12 Manual de usuario

Dirt Devil

Dirt Devil Yazz DD 2325 Manual de usuario

Dirt Devil

Dirt Devil M08100 Manual de usuario

Dirt Devil

Dirt Devil Centrixx CPR Manual de usuario

Manuales populares de Aspiradora de otras marcas

Bissell

Bissell LittleGreen Proheat 1425 Series Manual de usuario

Panasonic

Panasonic MC-YL637S147-AE Manual de usuario

NEFF

NEFF N17XH10 0 Series Manual de usuario

LG A9 Series Manual de usuario

Oreck

Oreck Cordless Captura BK51700 Series Manual de usuario

Kogan

Kogan KAVACROBVWA Manual de usuario

Kränzle

Kränzle VENTOS 50 ID Guía del usuario

EVVO

EVVO Ai35 Manual de usuario

DeWalt

DeWalt DWH200D Manual de usuario

Pontec

Pontec Pondomatic Vacuum Cleaner Manual de usuario

Cleanmaxx

Cleanmaxx PC-P007E Manual de usuario

Exido

Exido 240-114 Manual de usuario

RIDGID

RIDGID WD1685AU0 Manual de usuario

Ezviz

Ezviz RE4P Manual de usuario

STG global

STG global TANVAC HDV3000 Manual de usuario

Shark

Shark ROTATOR PRO COMPLETE NV550 Series Manual de usuario

Factory

Factory M3340 Manual de usuario

Shop-Vac

Shop-Vac VN92 SERIES Manual de usuario
