dirna Bergstrom TRP Compact Manual de instrucciones
Manual del usuario ES
User´s handbook EN
Manuel de l´utilisateur FR
Benutzerhandbuch GE
Manule per l´utente IT
Instrukcja montażu PL
Návod k montáži CZ
Handleiding NL
Felhasználói kézikönyv HU
Manual de instruções PT
1001858521
F-4219 rev.01
®
COMPACT
Dirna Bergstrom DAF
1001857879 1541252
ES COMPACT
®
2
ATENCIÓN:
Si durante el montaje el equipo se inclina o
se abate la cabina con el equipo montado,
se deberá esperar un mínimo de 60 minutos,
desde que el quipo quede horizontal, antes
de ponerlo en marcha.
Gracias por su adquisición y por conar en nuestra gama de productos. COMPACT es
un equipo de Aire Acondicionado diseñado y fabricado por dirna Bergstrom para ser
utilizado a motor del vehículo parado durante los períodos de descanso a la sombra y/o
por la noche.
El único mantenimiento requerido es la limpieza periódica del condensador al menos 1
vez al año (1) (ver página 9).
COMPACT está diseñado con la más avanzada tecnología para lograr un ecaz
rendimiento, una reducción en el gasto de combustible y en las emisiones de CO2a
la atmósfera. Son estas características lo que lo hace único en el mercado del Aire
Acondicionado para vehículos.
Si la temperatura en la cabina de su vehículo es muy elevada para el descanso, enfrie la
cabina con el Aire Acondicionado del vehículo durante unos minutos y después conecte
el COMPACT para mantener la temperatura de confort.
Para cualquier duda consulte a su concesionario o directamente a dirna Bergstrom, s.l.
No olvide solicitar a su concesionario su tarjeta de garantía.
!
(1) Para realizar esta operación, es necesario desmontar la tapa superior de plástico del equipo (8 tornillos
roscachapa) y soplar con aire a presión. Es recomendable que esta operación la realice un Servicio Autorizado
por dirna Bergstrom, s.l.
ES
COMPACT
®
3
ºC
ºF
TEMP
ON/OFF
+
-
2
3
1
4
1.- On/off: encendido y apagado del equipo y selección de modos de funcionamiento.
2.- Indica el funcionamiento del compresor.
3.- Display: Pantalla donde se indica la función seleccionada y el estado del equipo.
4.- Selectores de temperatura: Selección de la temperatura ambiente y la velocidad del soplador
(esta sólo en modo manual), programación del mando y grados Fahrenheit.
• Al conectar, el equipo hace un chequeo de los leds y aparece en display 88--bd y se apaga.
Funciones del Mando a distancia:
Encendido / Apagado del equipo.
Control de las velocidades del soplador.
Control de temperatura.
Dar de alta el mando a distancia:
Para dar de alta el mando a distancia, con el equipo apagado mantener pulsada la tecla
-
del panel de control. Aparecerá en el display
C
C
parpadeando. Cuando quede jo,
Panel de control
Mando a distancia
Mensajes especiales del display (por favor mirar Diagnosis de averías):
l8
: Batería baja.
E2
: Fallo electroventilador o soplador.
E3
: Fallo compresor.
E5
: Sobrecalentamiento del módulo del compresor.
E9
: Protección compresor (cabina abatida).
E0
: Mal contacto de los cables del sensor de aire de retorno o sensor de aire de retorno averiado.
ec
: Fallo cable de comunicaciones.
1
2
3
1
2
3
ES COMPACT
®
4
Al seleccionar
F0
en el display se muestra la temperatura seleccionada y le permite
al usuario elegir la temperatura de confort que aparecerá en el display de 15ºC a 27ºC
o 59ºF a 71ºF así como variar la velocidad del soplador del equipo (5 velocidades
señaladas con las siglas
u1
a
u5
).
La temperatura de confort se controla pulsando las teclas
-
+
del panel de control o
del mando.
Las velocidades del soplador será controlado manteniendo pulsadas las teclas
-
+
o del panel de control o desde del mando apareciendo en el display las siglas
u1
,
u2
,
u3
,
u4
,
u5
. Cuando el equipo está en funcionamiento aparecerá en el display
los grados seleccionados.
Pulsar la tecla On/off del panel de control o del mando. El equipo siempre arranca en
Función
F4
(Función Automática). Para cambiar de función se debe mantener pulsado
continuamente On/off del panel de control, irán apareciendo las distintas funciones
en el display, soltar al obtener la función deseada. En la primera puesta en marcha el
equipo se iniciará con los parámetros establecidos de fábrica.
Encendido del equipo
Función
F0
-Funcionamiento Manual
Dar de baja el mando a distancia:
Para dar de baja el mando a distancia se debe mantener pulsada la tecla
-
del panel
de control hasta que aparezca en el display
C
C
, parpadeando, cuando quede jo pulsar
la tecla
+
del panel antes de 30 seg. o habrá que repetir la operación completa.
Funciones del equipo:
-
F0
- Función manual.
-
F1
- Función termómetro digital.
-
F2
- Función programadora de tiempo
-
F4
- Función funcionamiento automático del equipo.
-
F6
- Función Selección º F.
pulsar la tecla On/Off del mando antes de 30 seg. y el equipo emitirá una señal
acústica de conrmación. En caso de que esto no suceda, repetir la operación completa.
ES
COMPACT
®
5
Seleccionando esta función se indica en su display la temperatura interior de la cabina.
Función
F1
-Función termómetro digital
F2
programa al equipo para su desconexión automática en un período de entre 1 y
9 horas. Para programar mantener pulsada la tecla On/off hasta visualizar en el
display
F2
, seleccionar el tiempo de funcionamiento con las teclas
-
+
y conrmar
pulsando On/off .
Al seleccionar
F4
le permite al usuario elegir la temperatura de confort 15ºC a 27ºC, o
59ºF a 71ºF que selecionará desde las teclas
-
+
del panel de control o de las teclas
del mando. Al seleccionar aparecerá en el display intercalados
CA
y los
grados seleccionados. Con esta función el equipo regula y controla automáticamente la
temperatura de confort actuando sobre las velocidades del ventilador y los compresores.
Pulsando la tecla del mando a distancia se anula la función
F4
y pasa a
F0
(Función Manual).
Para activar esta función se debe mantener pulsada la tecla On/off hasta que
aparezca en el display
F6
, soltar la tecla y se activará directamente ºF. Para volver a
ºC se debe mantener pulsada la tecla
-
del panel de mandos con el equipo apagado,
aparecerá en el display
C
C
parpadeando, cuando se quede fijo pulsar la tecla
+
del panel de mando. Al realizar esta operación el mando se desactiva por lo que al
nalizar se debe dar de alta el mando.
Función
F2
-Función Programadora de tiempo
Función
F4
-Funcionamiento automático del equipo
Función
F6
- Selección ºF
ES COMPACT
®
6
TODOS LOS MODELOS CON TOMA ORIGINAL EN ESCOTILLA
Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se
enciende y el equipo no funciona.
N
N
N
N
Na
N
B
M
M
RB
B
M
-
+
+
R
M
F
I
C
P
T
-
+
+
F
I
C
P
T
R
M
NR
NR
RR
M
N
Az
Na
R
A
N
R B
M
B
B
M
M
M
B
M
B
R
R
B
M
RB
Az Azul
NNegro
RRojo
V Verde
BBlanco
AAmarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Control
electrónico
Soplador
centrífugo
Ventilador del
condensador
Módulo
electrónico
Compresor
Módulo
electrónico
Compresor
Fusible 25A
(en caja de fusibles
original)
Compresor
Compresor
2 Amp.
PWM.
NTC 15KΩ a 25º
Consumo 30 mAmp.
4 Amp.
ES
COMPACT
®
7
TODOS LOS MODELOS EURO 5 DETRÁS DE LAS GUANTERAS
Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se
enciende y el equipo no funciona.
N
N
N
N
Na
N
B
M
M
RB
B
M
-
+
+
R
M
F
I
C
P
T
-
+
+
F
I
C
P
T
R
M
NR
NR
RR
M
N
Az
Na
R
A
N
R B
M
B
B
M
M
M
B
M
B
R
R
B
M
RB
Az Azul
NNegro
RRojo
V Verde
BBlanco
AAmarillo
Na Naranja
M Marrón
Control
electrónico
fusible 40A
(en caja de fusibles
original)
Conectores
originales
NTC 15KΩ a 25º
Consumo 30 mAmp.
4 Amp.
Sensor
aire de retorno
Soplador
centrífugo
Ventilador del
condensador
Módulo
electrónico
Compresor
Módulo
electrónico
Compresor
Compresor
Compresor
2 Amp.
PWM.
ES COMPACT
®
8

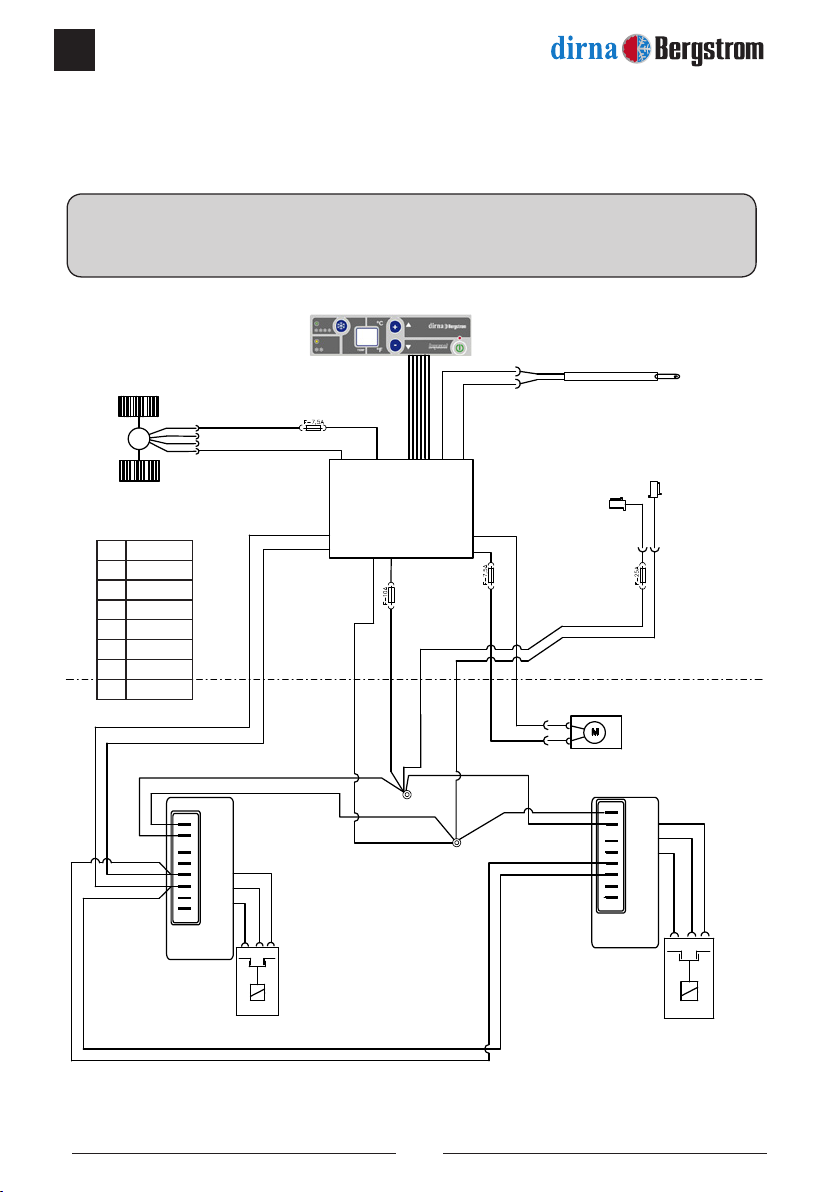

TODOS LOS MODELOS EURO 6 SIN TOMA ORIGINAL EN ESCOTILLA
Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se
enciende y el equipo no funciona.
N
N
N
N
Na
N
B
M
M
RB
B
M
-
+
+
R
M
F
I
C
P
T
-
+
+
F
I
C
P
T
R
M
NR
NR
RR
M
R B
N
Az
Na
R
A
N
R B
Az M
M
B
B
M
M
M
B
M
B
M
Az Azul
NNegro
RRojo
V Verde
BBlanco
AAmarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Control
electrónico
Soplador
centrífugo
Ventilador del
condensador
Módulo
electrónico
Compresor
Módulo
electrónico
Compresor
Fusible 25A
en conector
original
Compresor
Compresor
2 Amp.
PWM.
NTC 15KΩ a 25º
Consumo 30 mAmp.
4 Amp.
ES
COMPACT
®
9
Para limpiar el condensador o las válvulas de drenaje (*) es necesario desmontar la tapa
superior de plástico del equipo (7 tornillos roscachapa) y soplar con aire a presión el
condensador, las válvulas de drenaje hay que desmontarlas y limpiarlas interiormente.
Es recomendable que esta operación la realice un Servicio Autorizado por Dirna
Bergstrom.
(*)
EN COMPACT
®
10
CAUTION:
If the cabin is tilted during assembly with
the unit in place, wait for at least 60 minutes
with the unit in horizontal position before
starting it up.
Thank you for your purchase and for placing your trust in our range of products.
COMPACT is an air conditioning unit designed and manufactured by dirna Bergstrom
to run off a stationary vehicle’s engine during rest periods in the shade and/or at night.
The only maintenance required is periodic cleaning of the condenser at least once per
year (1) (see page 17).
COMPACT is designed with cutting-edge technology to achieve high performance,
reduced fuel consumption and a lower level of CO2 emissions. These are the features
which make it unique on the vehicle air conditioning market.
If the temperature in the vehicle cabin is too hot for comfort, cool down the cabin with the
vehicle’s air conditioning for a few minutes and then connect the COMPACT to maintain
this comfort temperature.
For any questions, ask your dealer or contact dirna Bergstrom, s.l. directly.
Remember to ask your dealer for your warranty card.
!
(1) In order to carry out this operation, rst take down the unit’s plastic top cover (8 self-tapping screws) and
blow with pressurised air. We recommend entrusting this operation to a technical service authorised by dirna
Bergstrom, s.l.
Otros manuales para TRP Compact
1
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Acondicionador de aire de dirna Bergstrom
dirna Bergstrom
dirna Bergstrom Bycool Green Line Compact 3.0 Manual de usuario
dirna Bergstrom
dirna Bergstrom DAF Cool Ultimate Manual de instrucciones
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.6 Manual de instrucciones
dirna Bergstrom
dirna Bergstrom bycool green Series Instrucciones de funcionamiento
dirna Bergstrom
dirna Bergstrom TRP Compact Manual de usuario
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.4 Manual de usuario
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.4 Manual de usuario
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.4 Manual de usuario
dirna Bergstrom
dirna Bergstrom bycool green line INTEGRAL POWER Instrucciones de funcionamiento
dirna Bergstrom
dirna Bergstrom Bycool Compact Manual de instrucciones
dirna Bergstrom
dirna Bergstrom Bycool Green Line Compact 3.0 Manual de usuario
dirna Bergstrom
dirna Bergstrom bycool green Series Manual de usuario
dirna Bergstrom
dirna Bergstrom bycool green Series Manual de instrucciones
dirna Bergstrom
dirna Bergstrom Bycool Green Line Compact 3.0 Manual de usuario
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.4 Manual de usuario
dirna Bergstrom
dirna Bergstrom Bycool INTEGRAL POWER Manual de instrucciones
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.4 MAN TGX Manual de usuario
dirna Bergstrom
dirna Bergstrom Bycool Compact 1.4 Manual de instrucciones
dirna Bergstrom
dirna Bergstrom bycool green line LITE Manual de usuario
dirna Bergstrom
dirna Bergstrom bycool SLIM COOL TRP Manual de instrucciones
dirna Bergstrom
dirna Bergstrom Bycool Green Line Dinamic 1.1 Manual de instrucciones
dirna Bergstrom
dirna Bergstrom Bycool Green Line Compact 3.0 Manual de usuario
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.4 Manual de usuario
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.4 Manual de usuario
