Dirna Bergstrom COMPACT N&D Manual de usuario

Instrucciones de Montaje ES

Mounting Instructions EN

Instructions de Montage FR

Montageanweisungen GE

Istruzioni di Montaggio IT

1001859240

F-4218 rev.01

COMPACT N&D

Dirna Bergstrom DAF

1001857893 1541256

COMPACT N&D

Atención

Al instalar el equipo de aire acondicionado en el techo

se debe proteger la parte superior de la cabina con un

paño o manta protectora para evitar posibles arañazos.

Al instalar Compact en el techo hay que tener en

cuenta que, normalmente, las cabinas que vienen

provistas de escotilla, tienen una estructura suciente

para soportar el peso del equipo. Sin embargo, cuando

no ocurra así y sea necesario realizar corte en el techo

ó incluso si en el caso de llevar escotilla el material no

es lo sucientemente resistente (caso de techo de bra,

plástico, etc...) es el instalador el que debe decidir, bajo

su responsabilidad, sobre la necesidad de reforzar

el techo para evitar posibles deformaciones, roturas,

entradas de agua, etc... habilitando los medios para

que esto no ocurra.

En las cabinas DAF XF 105 altas de techo de bra se

debe tener especial cuidado y únicamente apoyarse

en los nervios de la misma para evitar hundimientos

en la parte de bra.

Atención

Si durante el montaje el equipo se inclina o se abate

la cabina con el equipo montado, se deberá esperar

un mínimo de 60 minutos, desde que el quipo quede

horizontal, antes de ponerlo en marcha.

Herramientas

Juego de Llaves Torx

Juego de Llaves Allen

Llave ja 10, 13, 14

Tijeras

Flexómetro

Documentación relacionada

Instrucciones de montaje 1001859240

Manual del usuario 220AA61002

Diagnosis de averías 1001268881

Listado de recambios 1001859232

Documentación incluida

Guía rápida 1000959581

Garantía 220AA10017

Advertencias

El personal instalador debe poseer una formación

suciente en Aire Acondicionado de vehículos.

dirna Bergstrom, s.l.quedaexentaderesponsabilidad

si se producen averías que procedan de una

inadecuada manipulación o instalación del equipo,

o por modicaciones y sustituciones efectuadas sin

nuestra expresa autorización por escrito.

Equipo precargado con gas refrigerante. en

cada circuito. (No manipular el circuito de gas

refrigerante).

Véase procedimiento de garantía del producto

incluido en Diagnosis de Averías.

Véase Manual de Usuario del equipo para el correcto

funcionamiento del mando a distancia y del panel de

control.

Al nalizar la instalación se debe entregar al usuario:

Manual del Usuario, Garantía y Diagnosis de averías.

Recomendaciones

Para el montaje

• Antes de iniciar el montaje leer las instrucciones y

seguirlas durante el proceso de instalacion.

• Usar las herramientas adecuadas para cada operación.

Electricidad

• Desconectar la llave de contacto.

• Desconectar la batería antes de empezar el montaje.

• Asegurar el conexionado de los componentes

eléctricos, vericando su correcto encaje.

Simbología

Frágil

Atención corte!

Riesgo eléctrico

COMPACT N&D

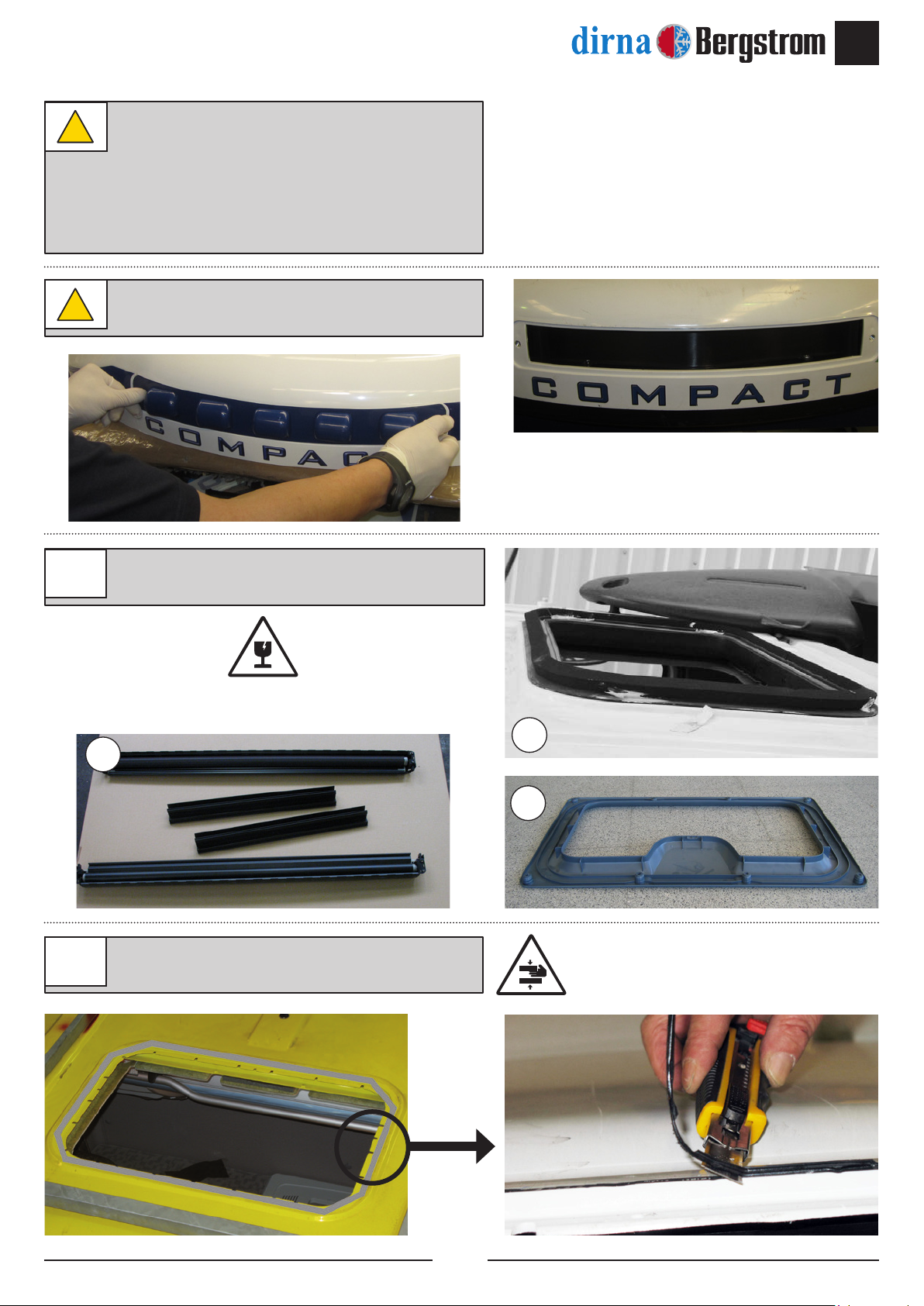

1Desmontar tapa escotilla, los elementos de

jación y entregar éstos al cliente (*).

Antes de empezar con el montaje, montar

rejilla entrada aire delantera.

ATENCIÓN: Para realizar la instalación del

equipo en un vehículo XF 105 es necesario

adquirir el kit de cableado 1002106036

no incluido en este conjunto y seguir las

instrucciones de instalación contenidas en

el kit.

2Quitar los residuos sobrantes adheridas al

techo antes de pegar la junta EPDM.

COMPACT N&D

Junta

Eliminar

Junta

Techo cabina

Junta

100 mm Aprox. (papel protector)

15 mm

3Pegue la junta EPDM alrededor del hueco

de escotilla (mirar el detalle para cortar los

bordes nales de unión de la junta).

COMO CORTAR LA JUNTA EPDM

PARA EVITAR FILTRACIÓN DE AGUA

EN LA CABINA

A- Pegar la junta, manteniendo 100 mm de

papel protector por cada lado.

B- Quitar los dos piezas de papel.

C- Pegue presionado ambos nales.

4EXTERIOR CABINA:

Posicionar el Compact en el hueco de la

escotilla.

¡Atencion! Al colocar el equipo encima del

hueco escotilla, revisar que las salidas de

desagüe no queden obstruidas por la junta

EPDM.

Escotilla

COMPACT N&D

6INTERIOR CABINA:

Roscar 5 mm aproximadamente (4)

espárragos 8/125x100-70 o 120, la medida

se elegirá tras presentar los soportes de

sujeción y teniendo en cuenta que los

espárragos deben sobresalir de los mismos

por la parte inferior unos 20 mm.

20 mm

5 mm

Soporte

Espárrago

Base Compact

7Colocar (1) arandela Ø 7 de goma, (1)

arandela plana Ø 8 ala ancha, (2) tuerca M8

y (1) arandela plana Ø 8 ala ancha, en cada

uno de los espárragos anteriores; siguiendo

dicho orden.

6 6

Arandela

goma

Arandela plana

Ø 8 ala ancha

Arandela plana

Ø 8 ala ancha

Tuerca M8

5Colocar canalizador gomaespuma quedando

la parte más blanda en la base del equipo.

Atención: Dependiendo de la cabina, es

posible que sea necesario usar los (2)

canalizadores suministrados para que el

panel de distribución de aire quede totalmente

ajustado con ellos.

COMPACT N&D

8Colocar (2) soportes sujeción, con (1) arandela

y (1) tuerca autoblocante M8, sin llegar a

apretar.

9Roscar 10 mm (4) espárragos M6 x 80, donde

se indica, según distancia (D) del esquema

del punto 16.

10 Colocar (1) arandela Ø6 de goma, (1)

arandela plana Ø6 ala ancha y (1) tuerca M6,

sobre cada uno de los espárragos de M6. A

continuación apretar la tuerca hasta que la

arandela de goma quede un poco oprimida.

(D) 70 mm

Arandela

goma

Arandela

ala ancha

Tuerca M6

COMPACT N&D

10a Colocar (1) tuerca M6 sin apretar en cada

espárrago. 10a

Tuerca M6

10b Entre la base y el panel interior de distribución

de aire, conectar (2) cajas de dos vías de

sensor antihielo (cables blancos) y sensor aire

de retorno (cables negros), caja de 4 vías del

soplador, (2) cables de comunicación y caja

de 8 vías de cableado a conexión con control

electrónico.

Cable de comunicación

Soplador

Sensor antihielo

Caja de 8 vías

sensor aire de retorno

cable de comunicación

10b

COMPACT N&D

Panel interior de distribución de aire

Tapizado

Junta

EPDM

Techo cabina Tuerca M6

Espárrago M6

11 Base Compact

Gomaespuma

11 Colocar el panel interior de distribución de

aire en los espárragos anteriores con (1)

arandela M6 ala ancha y (1) tuerca M6 en

cada espárrago. Apretar tuercas hasta que el

canalizador del panel interior de distribución

de aire haga tope en goma espuma superior

del equipo.

Importante: El canalizador del panel

interior de distribución de aire debe hacer

tope contra la goma espuma superior del

equipo para evitar fugas de aire.

Tener la precaución de no pillar los

cableados entre el canalizador y la

gomaespuma colocada en la base del

equipo.

Tuerca M6 (10a)

Tapizado

Junta

EPDM

Techo cabina Tuerca M6

Espárrago M6

12 Base Compact

Gomaespuma

12 Apretar tuerca del punto 10a hasta hacer

tope con la parte superior del panel interior de

distribución de aire.

Panel interior de distribución de aire

COMPACT N&D

Comprobar la

compresión de la

junta EPDM usando

un exómetro en las

cuatro esquinas.

Junta EPDM

Base

Soporte

Apretar las tuercas hasta

el apriete de la junta de

goma entre 3 y 6 mm.

3-6mm.

Techo cabina

Junta EPDM

10 mm*

(*) (aprox. después de apretar)

14 Fijar los soportes de sujección apretando las

tuercas hasta el apriete de la junta de EPDM

exterior (Punto 4a) del equipo entre 3 y 6mm;

la junta debe quedar con un espesor entre 19

y 22 mm.

Importante: Para evitar posibles ltraciones

de agua al interior de la cabina se debe

asegurar el apriete de la junta EPDM con la

base del Compact tal y como se indica en el

esquema.

15 Apretar (4) tuercas M8 al soporte y (4) a la

base del Compact.

13 Presentar consola y centrar el equipo en el

sitio más conveniente del techo de la cabina.

Una vez centrado quitar consola.

COMPACT N&D

Hexágono M6

Super Space Cab

Resto de modelos

Tapizado

1 mm

Aprox. 10 mm

Base Compact

(A)

16 Colocar tuerca M6 (A) tras la tuerca de jación

del panel interior de distribución de aire en

cada espárrago. Colocar hexágonos M6

roscandolo hasta que quede 1 mm por encima

del tapizado en vehículos con cabina Super

Space Cab y 10 mm por debajo del tapizado

en el resto de vehículos. Desenroscar tuercas

M6 (A) de este punto hasta que haga tope con

los hexágonos y apretar contra estos.

16 16

Resto de cabinas Cabina Super Space Cab

Panel interior de distribución de aire

Tapizado

Space Cab - 1 mm.

Resto modelos - 10 mm.

Junta

EPDM

Techo cabina

Hexágonos M6

Tuerca M6

Espárrago M6

16 Base

(A)

Gomaespuma

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Acondicionador de aire de dirna Bergstrom

dirna Bergstrom

dirna Bergstrom bycool COMPACT 3.0 Manual de usuario

dirna Bergstrom

dirna Bergstrom bycool green line INTEGRAL POWER Instrucciones de funcionamiento

dirna Bergstrom

dirna Bergstrom DAF Cool Ultimate Manual de instrucciones

dirna Bergstrom

dirna Bergstrom bycool green line LITE Manual de usuario

dirna Bergstrom

dirna Bergstrom Bycool Green Line Compact 3.0 Manual de usuario

dirna Bergstrom

dirna Bergstrom bycool SLIM COOL TRP Manual de instrucciones

dirna Bergstrom

dirna Bergstrom bycool COMPACT 3.0 Manual de usuario

dirna Bergstrom

dirna Bergstrom Bycool Compact 1.4 Manual de usuario

dirna Bergstrom

dirna Bergstrom TRP LITE Instrucciones de funcionamiento

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Manual de usuario

dirna Bergstrom

dirna Bergstrom bycool green line INTEGRAL POWER Manual de usuario

dirna Bergstrom

dirna Bergstrom bycool green line INTEGRAL POWER Instrucciones de funcionamiento

dirna Bergstrom

dirna Bergstrom Bycool Compact Manual de instrucciones

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Manual de usuario

dirna Bergstrom

dirna Bergstrom bycool green Series Instrucciones de funcionamiento

dirna Bergstrom

dirna Bergstrom Bycool Green Line Compact 3.0 Manual de usuario

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Manual de usuario

dirna Bergstrom

dirna Bergstrom bycool green Series Manual de instrucciones

dirna Bergstrom

dirna Bergstrom bycool green line LITE Manual de usuario

dirna Bergstrom

dirna Bergstrom bycool SLIM FIT Manual de usuario

dirna Bergstrom

dirna Bergstrom Bycool Green Line Compact ADR Manual de usuario

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Manual de usuario

dirna Bergstrom

dirna Bergstrom bycool SPLIT Manual de usuario

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Manual de usuario

Manuales populares de Acondicionador de aire de otras marcas

Spheros

Spheros CC 355 Manual de usuario

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Manual de usuario

Panasonic

Panasonic CS-E12HKEW Manual de usuario

nedis

nedis ACMB1WT7 Manual de usuario

Samsung

Samsung AR KV Series Guía

Daikin

Daikin FCFV50A Manual de usuario

Fujitsu

Fujitsu Inverter ASBA30JFC Manual de usuario

Toshiba

Toshiba RAS-M10SMUV-E Manual de usuario

Daikin

Daikin FXLQ20MAVE Manual de usuario

Hitachi

Hitachi RAS-E24CAK Manual de usuario

CIAT

CIAT Magister 2 Series Guía

Bestron

Bestron AAC6000 Manual de usuario

Hisense

Hisense 7K Manual técnico

Frigidaire

Frigidaire FFRE0533S1E0 Manual de usuario

Samsung

Samsung AS09HM3N Manual de usuario

Frigidaire

Frigidaire CRA073PU11 Manual del propietario

Soleus Air

Soleus Air GB-PAC-08E4 Manual de usuario

McQuay

McQuay MCK020A Manual de usuario

dirna Bergstrom COMPACT N&D Manual de usuario

Manuales populares de Acondicionador de aire de otras marcas
