Dirna Bergstrom Bycool Compact Series Manual de usuario

220AA61001

Air conditioning for vehicles

F-4218 rev.01

Instrucciones de Montaje ES Spanish

Mounting Instructions EN English

Instructions de Montage FR French

Montageanweisungen GE German

COMPACT

Air conditioning for vehicles

Atención

Al instalar el equipo de aire acondicionado en el techo

se debe proteger la parte superior de la cabina con un

paño ó manta protectora para evitar posibles arañazos.

Al instalar Compact en el techo hay que tener en

cuenta que, normalmente, las cabinas que vienen

provistas de escotilla, tienen una estructura suciente

para soportar el peso del equipo. Sin embargo, cuando

no ocurra así y sea necesario realizar corte en el techo

ó incluso si en el caso de llevar escotilla el material no

es lo sucientemente resistente (caso de techo de bra,

plástico, etc...) es el instalador el que debe decidir, bajo

su responsabilidad, sobre la necesidad de reforzar

el techo para evitar posibles deformaciones, roturas,

entradas de agua, etc... habilitando los medios para

que esto no ocurra.

En las cabinas DAF XF 105 altas de techo de bra se

debe tener especial cuidado y únicamente apoyarse

en los nervios de la misma para evitar hundimientos

en la parte de bra.

Atención

Si durante el montaje el equipo se inclina ó se

abate la cabina con el equipo montado, se deberá

esperar un mínimo de 60 minutos, desde que

el quipo quede horizontal, antes de ponerlo en

marcha.

Herramientas

Juego de Llaves Torx

Juego de Llaves Allen

Llave ja 10, 13, 14

Tijeras

Flexómetro

Documentación incluída

Instrucciones de montaje 220.AA6.1001

Manual del usuario 220.AA6.1002

Diagnosis de averías 220.AA6.1003

Garantía 220.AA1.0017

Advertencias

El personal instalador debe poseer una formación

suciente en Aire Acondicionado de vehículos.

dirna Bergstrom, s.l. queda exenta de

responsabilidad si se producen averías que procedan

de una inadecuada manipulación ó instalación

del equipo, ó por modicaciones y sustituciones

efectuadas sin nuestra expresa autorización por

escrito.

Equipo precargado con gas refrigerante. en

cada circuito. (No manipular el circuito de gas

refrigerante).

Véase procedimiento de garantía del producto

incluido en Diagnosis de Averías.

Véase Manual de Usuario del equipo para el correcto

funcionamiento del mando a distancia y del panel de

control.

Al nalizar la instalación se debe entregar al usuario:

Manual del Usuario, Garantía y Diagnosis de

averías.

Recomendaciones

Para el montaje

• Antes de iniciar el montaje leer las instrucciones y seguirlas

durante el proceso de instalacion.

• Usar las herramientas adecuadas para cada operación.

Electricidad

• Desconectar la llave de contacto.

• Desconectar la batería antes de empezar el montaje.

• Asegurar el conexionado de los componentes eléctricos,

vericando su correcto encaje.

Simbología

Frágil

Atención corte!

Riesgo eléctrico

COMPACT ES

Air conditioning for vehicles

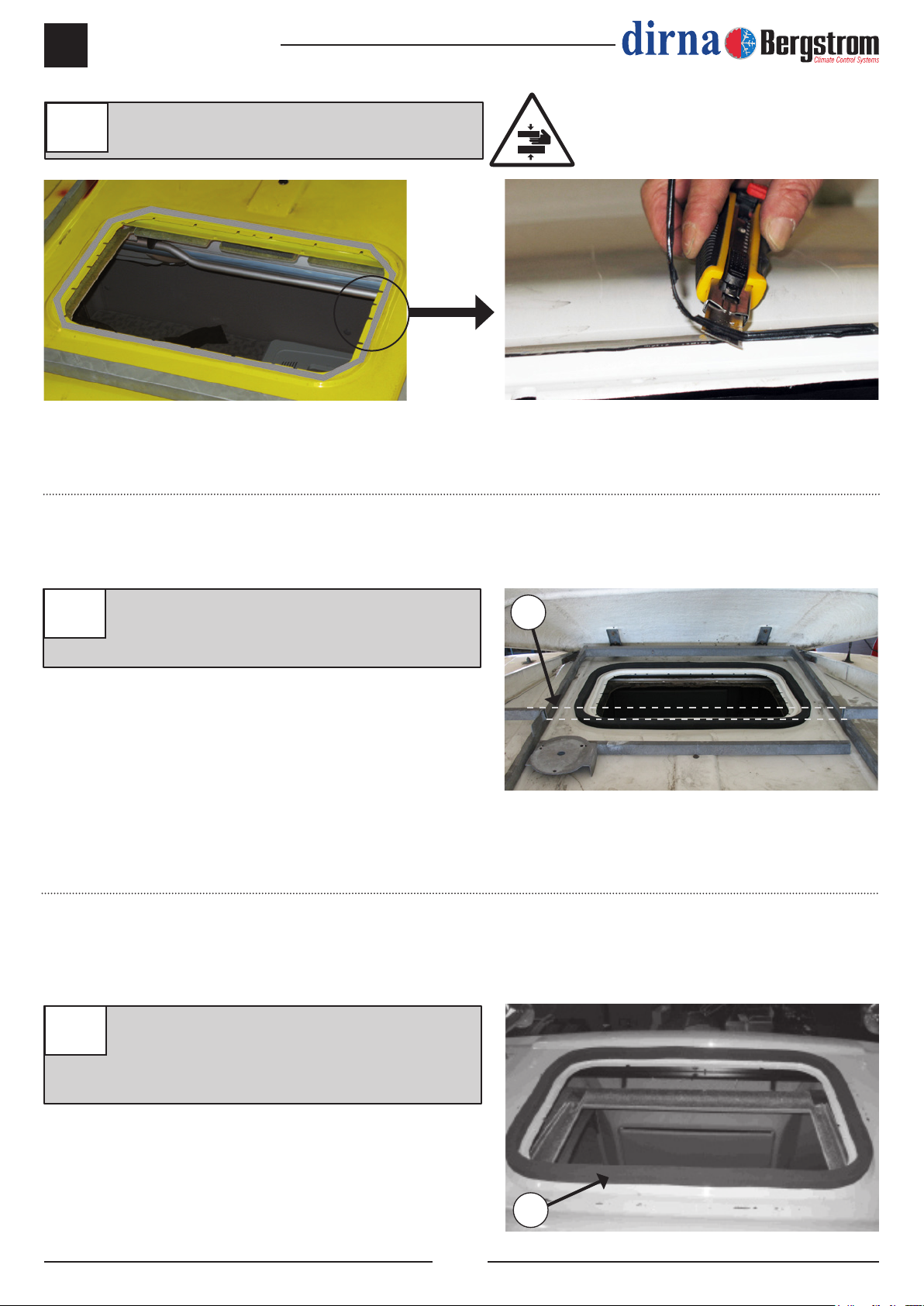

1En el caso de que el vehículo venga con spoiler:

- Si no viene con las barras laterales (*), pedir

kit spoiler 0911020018.

- Si viene con las barras laterales (*), pedir kit

spoiler 0911020018 y 0911020014.

2Desmontar tapa escotilla, los elementos de

jación y entregar éstos al cliente (*).

Antes de empezar con el montaje, montar

rejilla entrada aire delantera.

COMPACT

Air conditioning for vehicles

4En caso de que vehículo tenga spoiler con

la barra central, cortar la barra mostrada por

líneas de punto para instalar el equipo.

4a Pegue la junta EPDM alrededor del hueco

de escotilla (mirar el detalle para cortar los

bordes nales de unión de la junta).

3Quitar los residuos sobrantes adheridas al

techo antes de pegar la junta EPDM.

COMPACT ES

Air conditioning for vehicles

Junta

Eliminar

Junta

Techo cabina

Junta

100 mm Aprox. (papel protector)

15 mm

COMO CORTAR LA JUNTA EPDM PARA

EVITAR FILTRACIÓN DE AGUA EN LA

CABINA

A- Pegar la junta, manteniendo 100 mm de

papel protector por cada lado.

B- Quitar los dos piezas de papel.

C- Pegue presionado ambos nales.

5EXTERIOR CABINA:

Posicionar el Compact en el hueco de la

escotilla.

¡Atencion! Al colocar el equipo encima del

hueco escotilla, revisar que las salidas de

desagüe no queden obstruidas por la junta

EPDM.

Escotilla

COMPACT

Air conditioning for vehicles

6Colocar canalizador gomaespuma quedando

la parte más blanda en la base del equipo.

7INTERIOR CABINA:

Roscar 5 mm aproximadamente (4)

espárragos 8/125x100-70 ó 120, la medida

se elegirá tras presentar los soportes de

sujección y teniendo en cuenta que los

espárragos deben sobresalir de los mismos

por la parte inferior unos 20 mm.

20 mm

5 mm

Soporte

Espárrago

Base Compact

8Colocar (1) arandela Ø 7 de goma, (1)

arandela plana Ø 8 ala ancha, (2) tuerca M8

y (1) arandela plana Ø 8 ala ancha , en cada

uno de los espárragos anteriores; siguiendo

dicho orden.

7 7

Arandela

goma

Arandela plana

Ø 8 ala ancha

Arandela plana

Ø 8 ala ancha

Tuerca M8

COMPACT ES

Air conditioning for vehicles

8a Colocar (2) soportes sujeción, con (1) arandela

y (1) tuerca autoblocante M8, sin llegar a

apretar.

9Roscar 10 mm (4) espárragos M6 x 80, donde

se indica, según distancia (D) del esquema

del punto 16.

10 Colocar (1) arandela Ø6 de goma, (1)

arandela plana Ø6 ala ancha y (1) tuerca M6,

sobre cada uno de los espárragos de M6. A

continuación apretar la tuerca hasta que la

arandela de goma quede un poco oprimida.

(D) 70 mm

Arandela

goma

Arandela

ala ancha

Tuerca M6

COMPACT

Air conditioning for vehicles

10a Colocar (1) tuerca M6 sin apretar en cada

espárrago.

10b

10c

Conectar (2) cables de comunicación (A), las

(2) cajas de 4 vías y (4) de 2 vías; del panel

interior de distribución de aire con las del

Compact.

Tener en cuenta que la caja de 2 vías marcada

con cables blancos se une al conector con

cables blancos que sale por la parte central

del equipo.

Introducir cableados en el hueco existente (H)

en el panel interior de distribución de aire para

no interferir en el ajuste de los canalizadores

con la base del equipo.

10a

10c

Tuerca M6

10b

COMPACT ES

Air conditioning for vehicles

Panel interior

de distribución de aire

Tapizado

Junta

EPDM

Techo cabina Tuerca M6

Espárrago M6

11 Gomaespuma

11 Colocar panel interior de distribución de aire en

los espárragos anteriores con (1) arandela M6

ala ancha y (1) tuerca M6 en cada espárrago.

Apretar tuercas hasta que el canalizador de

gomaespuma haga tope en goma espuma

superior del equipo.

Importante: El canalizador de gomaespuma

debe hacer tope contra la goma espuma

superior del equipo para evitar fugas de

aire.

Tuerca M6 (10a)

Panel interior

de distribución de aire

Tapizado

Junta

EPDM

Techo cabina Tuerca M6

Espárrago M6

12 Base Compact

Gomaespuma

12 Apretar tuerca del punto 10a hasta hacer

tope con la parte superior del panel interior de

distribución de aire.

13 Presentar consola y centrar el equipo en el

sitio más conveniente del techo de la cabina.

Una vez centrado quitar consola.

Canalizador de gomaespuma

Base Compact

COMPACT

Air conditioning for vehicles

Comprobar la

compresión de la

junta EPDM usando

un exómetro en las

cuatro esquinas.

Junta EPDM

Base

Soporte

Apretar las tuercas hasta

el apriete de la junta de

goma entre 3 y 6 mm.

3-6mm.

Techo cabina

Junta EPDM

10 mm*

(*) (aprox. después de apretar)

14 Fijar los soportes de sujección apretando las

tuercas hasta el apriete de la junta de EPDM

exterior (Punto 4a) del equipo entre 3 y 6mm;

la junta debe quedar con un espesor entre 19

y 22 mm.

Importante: Para evitar posibles ltraciones

de agua al interior de la cabina se debe

asegurar el apriete de la junta EPDM con la

base del Compact tal y como se indica en el

esquema.

15 Apretar (4) tuercas M8 al soporte y (4) a la

base del Compact.
