DIMASA mini-W Manual de usuario
1
mini-W
MINI-W
Installation manual
Manual de instalación
Manuale di installazione
Asennusopas
Manuel d’installation.
Motorised wall mount
Soporte motorizado de pared
Stand a parete motorizzato
Moottoroitu näytön teline seinäkiinnityksellä
Solution murale réglable en hauteur électriquement
100 kg
34 - 95”
620,00
941,00
553,02
1650
1428
778,00
955,31
620,00
941,00
553,02
DIMASA MINI-W
ALLEN M8
ALLEN M6
CONTENIDO/CONTENTS/CONTENUTO/SISÄLLYS/CONTENU:
HERRAMIENTAS NECESARIAS/TOOLS NEEDED/ATTREZZI
NECESSARI/TARPEELLISET TYÖKALUT/OUTILS NÉCESSAIRES:
Spanner M10
8xM6x25mm DIN 912
8xWasher DIN125 M6
8xM8x25mm DIN 912
8xWasher DIN 125 M8
3
MINI-WDIMASA
1
2
ALLEN M8
ALLEN M6
Spanner M10
ALLEN M8
ALLEN M6
x12
8xM6x16mm DIN 912+washer
DIN125 A M6
4xM8x16mm DIN 912 + washer
DIN 125 A M8
DIMASA MINI-W
4
3
ALLEN M8
ALLEN M6
x12
4xM8x80mm DIN 912
4xWasher DIN125 M8
CALIBRACIÓN MOTOR / MOTOR CALIBRATION
Presionar 3 seg botón
bajada en posición
baja / Hold down
button for 3 sec in low
position
5
MINI-WDIMASA
x4
6
7
5
x4
x4
x4
2xM8x70 DIN912
2xWasher DIN125
M8
ALLEN M6
DIMASA MINI-W
8
7
MINI-WDIMASA
DIAGRAMA ELÉCTRICO DEL MOTOR / ELECTRICAL DIAGRAM OF THE LIFTING SYSTEM / DIAGRAMMA DELL’IMPI-
ANTO ELETTRICO DI SOLLEVAMENTO / NOSTOJÄRJESTELMÄN TEKNINEN KAAVA
/ SCHÉMA ÉLÉCTRIQUE DU SYSTÈME DE REHAUSSE.
Input: AC 100V-240V, 1.500mA;
50/60Hz
Output: DC29V - 2A
Max. Load: 6.000N; IP44
Power Rating 24 DVC, Max: 2AMP
910
DIMASA MINI-W

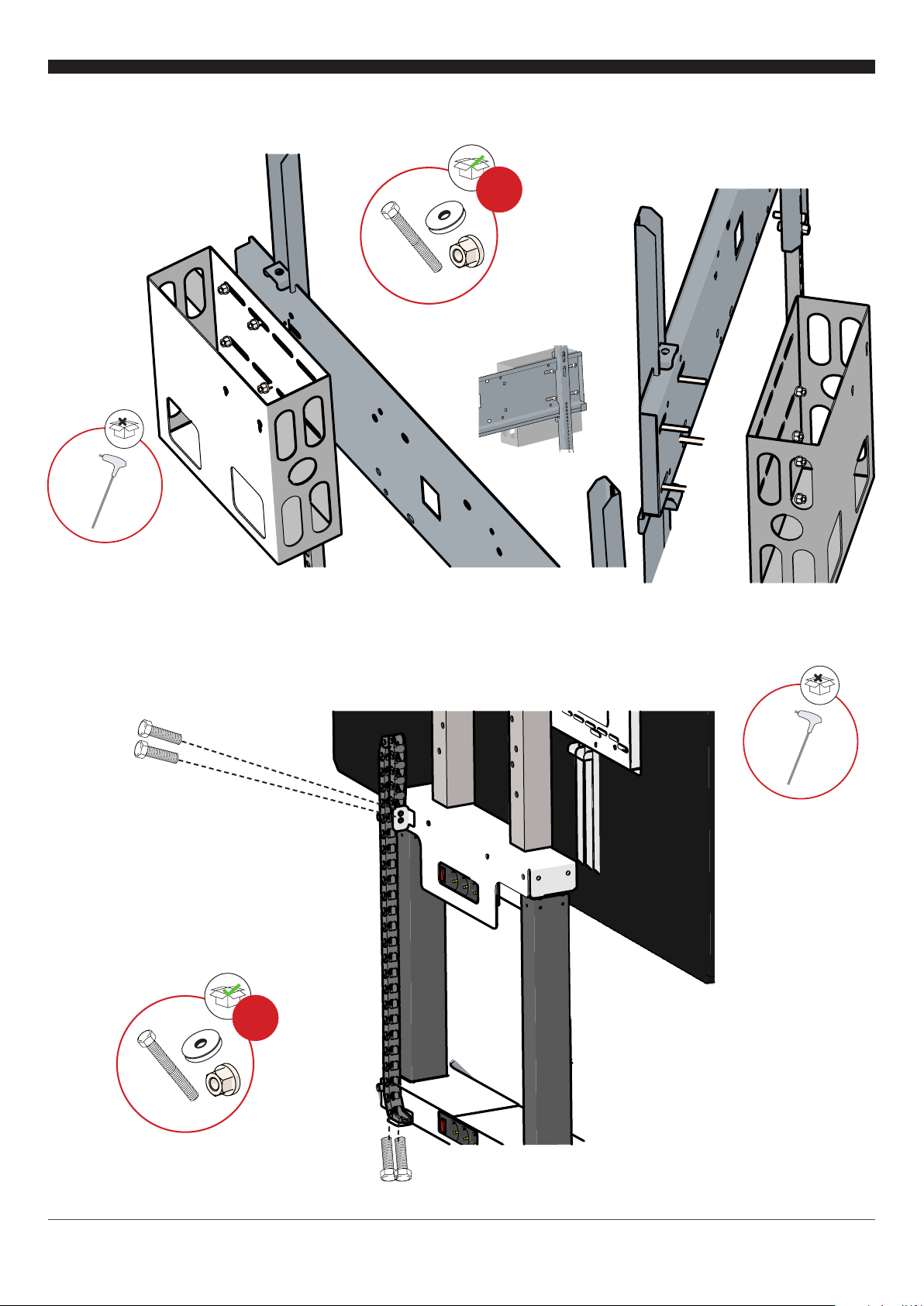

MI BOX: Accesorio // ACCESORY
Cadena: Accesorio // ACCESORY
ALLEN M4
x4
4xM4x16mm DIN 912
8xWasher DIN125 M4
4xNut M4
x12
4xM8x16mm DIN 912
8xWasher DIN125 M8
4xNut M8
ALLEN M8
9
MINI-WDIMASA
