Digital Projection E-Vision 7500 Series Manual de usuario

Rev B August 2014

E-Vision 7500 Series

114-739B

Super High Brightness Digital Video Projector

3 Important Information

Super High Brightness Digitaler Videoprojektor

7 Wichtige Informationen

Vidéo projecteur numérique à forte luminosité

11 Informations importantes

Vídeo-proyector digital de alta luminosidad

15 Información importante

Proiettore video digitale ad alta luminosità

19 Informazioni importanti

Digital videoprojektor Super High Brightness

23 Viktig information

超高亮度数字投影机

27 重要信息

Digital Projection E-Vision 7500 WUXGA & 7500 WXGA Series

Important Information

Digital Projection

Digital Projection Asia

16 New Industrial Road

#02-10 Hudson Technocentre

Singapore 536204

Tel (+65) 6284-1138

Fax (+65) 6284-1238

Digital Projection Inc.

55 Chastain Road, Suite 115

Kennesaw, GA 30144, USA

Tel (+1) 770 420 1350

Fax (+1) 770 420 1360

[email protected]

www.digitalprojection.com

Digital Projection China

中国北京市朝阳区芍药居北里101号

世奥国际中心A座2006室(100029)

Rm A2006

ShaoYaoJu 101 North Lane

Shi Ao International Center

Chaoyang District

Beijing 100029, PR CHINA

Tel (+86) 10 84888566

Fax (+86) 10 84888566-805

[email protected]

www.dp-china.com.cn

Digital Projection Limited

Greenside Way, Middleton

Manchester M24 1XX, UK

Registered in England No. 2207264

Registered Ofce: as above

Tel (+44) 161 947 3300

Fax (+44) 161 684 7674

[email protected]

www.digitalprojection.co.uk

Digital Projection E-Vision 7500 WUXGA & 7500 WXGA Series

Rev B August 2014 Page 3

Important Information

Super High Brightness Digital Video Projector

Important Information

Full information about operating, connecting and setting up the projector can be found in the User

Guides, located on the CD.

Symbols used in the User Guides

ELECTRICAL WARNING: this symbol indicates that there is a danger of electrical shock

unless the instructions are closely followed.

WARNING: this symbol indicates that there is a danger of physical injury to yourself

and/or damage to the equipment unless the instructions are closely followed.

NOTE: this symbol indicates that there is some important information that you should read.

Specications are subject to change without notice.

Contents

Symbols used in the User Guides ...............................................................................................3

Electrical and physical specications........................................................................................4

General precautions ........................................................................................................................4

Installation precautions..................................................................................................................5

Operation and conguration precautions.................................................................................6

Compliance with international standards .................................................................................6

RF Interference...............................................................................................................................6

Noise ...............................................................................................................................................6

European Waste Electrical and Electronic Equipment (WEEE) Directive ................................6

Digital Projection E-Vision 7500 WUXGA & 7500 WXGA Series

Rev B August 2014

Page 4

Important Information

Electrical and physical specications

Mains voltage 100-240 VAC, 50-60Hz (single phase)

Power consumption 880W

in Standby: <3.5W (Eco: <0.5W)

Thermal Dissipation 3003 BTU/hr max.

Operating Temperature 0-2500m (0-8500ft): 0 to 40°C

Storage Temperature 0-9100m (0-30000ft): -5 to 40°C

Operating Humidity 10% to 95% non-condensing

Weight approximately 20 kg (44.1 lbs)

General precautions

Do not open the cabinet. There are no user serviceable parts inside.

Use only the power cable provided.

Ensure that the power outlet includes a Ground connection, as this equipment MUST be

earthed.

Take care to prevent small objects such as paper or wire from falling into the projector.

If this does happen, switch off immediately, and have the objects removed by

authorised service personnel.

Do not expose the projector to rain or moisture, and do not place any liquids on top of

the projector.

Unplug before cleaning, and use a damp, not wet, cloth.

Do not touch the power plug with wet hands.

Do not touch the power plug during a thunder storm.

Handle the power cable carefully and avoid sharp bends. Do not use a damaged power

cable.

Do not use the lamp for more than 2000 hours (Eco: 3000 hours), as this may cause

serious lamp failure, damage the lamp module and cause extra cost on replacement.

Do not look directly at the light coming from the lamp housing, or the lens, or allow

items such as magnifying lenses to be placed in the light path. This could result in

serious eye damage.

Do not touch the ventilation outlets, as they will become hot in use.

Do not cover or obstruct the ventilation outlets or inlets.

Do not cover the lens whilst the projector is switched on. This could cause a re.

Always allow the projector to cool for 5 minutes before disconnecting the power or

moving the projector.

Never use strong detergents or solvents such as alcohol or thinners to clean the

projector and lens.

Digital Projection E-Vision 7500 WUXGA & 7500 WXGA Series

Rev B August 2014 Page 5

Important Information

Installation precautions

The projector must be installed only by suitably qualied personnel, in accordance with

local building codes.

The lamp and colour wheel must be changed only by suitably qualied personnel.

The projector should be installed as close to the power outlet as possible.

The power connection should be easily accessible, so that it can be disconnected in an

emergency.

Ensure that there is at least 70cm (28in) of space between the ventilation outlets and

any wall, and 50cm (20in) on all other sides.

If ceiling mounting, ensure there is 30cm (12in) of space between the projector and

ceiling.

Do not install the projector close to anything that might be affected by its operational

heat, for instance, polystyrene ceiling tiles, curtains etc.

The projector is heavy. Use safe handling techniques when lifting the projector.

Before installation, make sure that the surface, ceiling or rigging that is to support the

projector is capable of supporting the combined weight of the projector and lens.

Backup safety chains or wires should always be used with ceiling mount installations.

Do not place heavy objects on top of the projector chassis.

Do not stack the projectors.

Do not drop or knock the projector.

Place the projector in a dry area away from sources of dust, moisture, steam, smoke,

sunlight or heat.

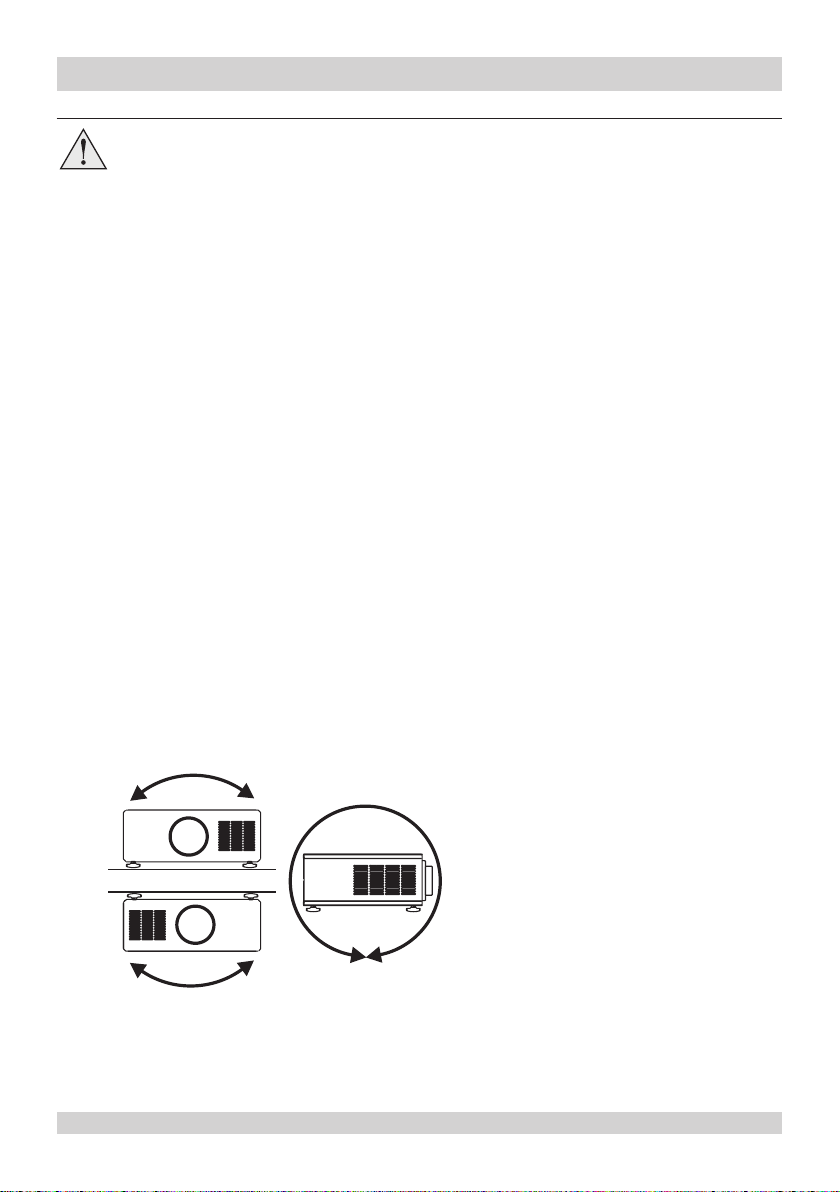

Do not tilt the projector more than ±10° from side to side when in use, as this may

cause serious lamp failure, damage the lamp module and cause extra cost on

replacement.

±10°

±360°

±10°

Desktop

Ceiling

Digital Projection E-Vision 7500 WUXGA & 7500 WXGA Series

Rev B August 2014

Page 6

Important Information

Operation and conguration precautions

Software update should NOT be carried out except by, or with the supervision of, Digital

Projection Service personnel.

Compliance with international standards

RF Interference

FCC

The Federal Communications Commission does not allow any modications or changes to the unit

EXCEPT those specied by Digital Projection in this manual. Failure to comply with this government

regulation could void your right to operate this equipment.

This equipment has been tested and found to comply with the limits for a Class B digital device,

pursuant with Part 15 of the FCC Rules. These limits are designed to provide reasonable protection

against harmful interference when the equipment is operated in a residential environment. This

equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in

accordance with the instruction manual, may cause harmful interference to radio communications.

Noise

GSGV Acoustic Noise Information Ordinance

The sound pressure level is less than 43 dB (A) according to ISO 3744 or ISO 7779.

European Waste Electrical and Electronic Equipment (WEEE) Directive

Digital Projection Ltd is fully committed to minimising Waste Electrical and Electronic

Equipment. Our products are designed with reuse, recycling and recovery of all components

in mind. To this end, at end of life, your projector may be returned to Digital Projection Ltd or

its agent so that the environmental impact can be minimised.

Digital Projection E-Vision 7500 WUXGA & 7500 WXGA Series

Rev B August 2014 Page 7

Wichtige Informationen

Super High Brightness Digitaler Videoprojektor

Wichtige Informationen

Vollständige Informationen über den Betrieb, den Anschluss und die Einstellungen des Projektors

nden Sie im Benutzerhandbücher auf der CD.

Symbol in diesem Benutzerhandbücher

ELEKTRISCHE WARNUNG: Dieses Symbol weist darauf hin, dass Stromschlaggefahr

besteht, wenn die Anweisungen nicht strikt befolgt werden.

WARNUNG: Dieses Symbol weist darauf hin, dass die Gefahr von Körper- und

Sachschäden besteht, wenn die Anweisungen nicht strikt befolgt werden.

HINWEIS: Dieses Symbol weist auf wichtige Informationen hin, die Sie lesen sollten.

Änderungen der Spezikationen vorbehalten.

Inhalt

Symbol in diesem Benutzerhandbücher ...................................................................................7

Elektrisch und Physisch Technische Daten .............................................................................8

Allgemeine Vorsichtsmaßnahmen...............................................................................................8

Vorsichtsmaßnahmen bei der Installation.................................................................................9

Vorsichtsmaßnahmen bei Betrieb und Konguration .........................................................10

Übereinstimmung mit internationalen Normen .....................................................................10

Funkstörung .................................................................................................................................10

Lärm ..............................................................................................................................................10

Europäische Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) ................................10

Digital Projection E-Vision 7500 WUXGA & 7500 WXGA Series

Rev B August 2014

Page 8

Wichtige Informationen

Elektrisch und Physisch Technische Daten

Netzspannung 100-240 VAC, 50-60Hz (single phase)

Power consumption 880W

im Standby-Modus: <3.5W, (Eco <0.5W)

Thermal Dissipation 3003 BTU/Stunden max.

Temperatur bei Betrieb 0-2500m: 0 bis 40°C

Temperatur bei Lagerung 0-9100m: -5 bis 40°C

Feuchtigkeit bei Betrieb 10% bis zu 95 % nicht-kondensierend

Weight etwa 20 kg

Allgemeine Vorsichtsmaßnahmen

Öffnen Sie den Schrank nicht. Er enthält keine Teile, die durch Benutzer gewartet

werden können.

Verwenden Sie nur das mitgelieferte Netzkabel.

Stellen Sie sicher, dass die Steckdose einen Erdungsanschluss hat, weil diese

Ausrüstung geerdet sein MUSS.

Achten Sie darauf, dass keine kleinen Gegenstände wie Papier oder Draht in den

Projektor fallen. Wenn es trotzdem passiert, schalten Sie das Gerät sofort ab, und

lassen Sie die Gegenstände durch einen qualizierten Techniker entfernen.

Setzen Sie den Projektor nicht Regen oder Feuchtigkeit aus und stellen Sie keine

Flüssigkeiten auf den Projektor.

Ziehen Sie zum Reinigen stets den Netzstecker heraus. Verwenden Sie ein leicht

angefeuchtetes (kein nasses) Tuch.

Berühren Sie den Netzstecker nicht mit nassen Händen.

Berühren Sie den Netzstecker nicht während eines Gewitters.

Gehen Sie sorgfältig mit dem Netzkabel um, damit keine Knicke entstehen. Benutzen

Sie ein beschädigtes Netzkabel nicht mehr.

Betreiben Sie die Lampe nicht länger als 2000 Stunden (Eco 3000 Stunden), sonst

riskieren Sie Betriebsstörungen der Lampe und Schäden am Lampenmodul, deren

Ersatz Ihnen zusätzliche Kosten verursacht.

Schauen Sie nicht direkt in das Licht, das aus dem Lampengehäuse oder von der Linse

kommt, und bringen Sie keine Gegenstände wie z.B. ein Vergrößerungsglas in den

Lichtweg. Sie riskieren dadurch schwere Augenschäden.

Berühren Sie die Lüftungsöffnungen nicht. Sie werden bei Betrieb heiß.

Bedecken oder blockieren Sie nicht die Eingänge und Ausgänge der Lüftung.

Bedecken Sie die Linse nicht, während der Projektor eingeschaltet ist. Es besteht

Feuergefahr.

Lassen Sie den Projektor fünf Minuten abkühlen, bevor Sie die Stromversorgung

trennen oder den Projektor bewegen.

Reinigen Sie Projektor und Linse nie mit scharfen Reinigungs- oder Lösungsmitteln wie

z.B. Alkohol oder Verdünner.

Digital Projection E-Vision 7500 WUXGA & 7500 WXGA Series

Rev B August 2014 Page 9

Wichtige Informationen

Vorsichtsmaßnahmen bei der Installation

Der Projektor darf nur von qualiziertem Fachpersonal in Übereinstimmung mit den

einschlägigen lokalen Vorschriften installiert werden.

Die Lampe und das Farbenrad darf nur von qualiziertem Fachpersonal ersetzt werden.

Der Projektor muss so nahe wie möglich bei der Steckdose installiert werden.

Der Stromanschluss muss leicht zugänglich sein, so dass der Strom in einem Notfall

sofort abgeschaltet werden kann.

Stellen Sie sicher, dass mindestens 70 cm Platz zwischen den Lüftungsöffnungen und

jeder Wand und 50 cm auf allen anderen Seiten sind.

Stellen Sie bei Deckeninstallation sicher, dass 30 cm Platz zwischen dem Projektor und

der Decke ist.

Installieren Sie den Projektor nicht in der Nähe von etwas, das unter der Betriebswärme

leiden kann (z.B. Polystyroldecken, Fliesen, Vorhänge usw.

Der Projektor ist schwer. Achten Sie beim Tragen des Projektors darauf, dass dieser gut

gesichert ist.

Stellen Sie vor der Installation sicher, dass die Oberäche, die Decke oder die

Vorrichtung, die den Projektor trägt, das kombinierte Gewicht von Projektor und Linse

aushält (exakte Gewichtsangaben nden Sie in den technischen Daten).

Separate Sicherungsketten oder -drähte müssen stets für Deckeninstallationen benutzt

werden.

Stellen Sie keine schweren Gegenstände auf das Projektorgehäuse.

Stapeln Sie nicht die Projektoren.

Lassen Sie den Projektor nicht fallen, und verkratzen Sie ihn nicht. Stellen Sie den

Projektor in einem trockenen Bereich fern von Staub-, Feuchtigkeits-, Dampf-, Rauch

oder Wärmequellen und von Sonnenlicht auf.

Neigen Sie den Projektor höchstens ±10° von Seite zu Seite, wenn er in Betrieb

ist. Andernfalls riskieren Sie Störungen der Lampe und schwere Schäden am

Lampenmodul, deren Ersatz Ihnen zusätzliche Kosten verursacht.

±10°

±360°

±10°

Desktop

Ceiling

Digital Projection E-Vision 7500 WUXGA & 7500 WXGA Series

Rev B August 2014

Page 10

Wichtige Informationen

Vorsichtsmaßnahmen bei Betrieb und Konguration

Eine Softwareaktualisierung MUSS durch Personal von Digital Projection Service

beaufsichtigt werden.

Übereinstimmung mit internationalen Normen

Funkstörung

FCC

Die FCC (Federal Communications Commission) lässt keine Modizierungen oder Änderungen am

Gerät zu, AUSGENOMMEN jene, die durch Digital Projection in diesem Handbuch beschrieben sind.

Bei Missachtung dieser Regierungsvorschrift verlieren Sie möglicherweise das Recht, das Gerät zu

betreiben.

Dieses Gerät wurde geprüft und entspricht den Grenzwerten für ein Digitalgerät der Klasse B, gemäß

Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Störungen

gewährleisten, wenn das Gerät in einer Wohnumgebung betrieben wird. Das Gerät erzeugt, verwendet

und kann Funkfrequenzenergie ausstrahlen und kann, wenn es nicht in Übereinstimmung mit dem

Anweisungshandbuch installiert und betrieben wird, Störungen an Funkanlagen verursachen.

Lärm

GSGV Acoustic Noise Information Ordinance

Der Schalldruckpegel beträgt weniger als 43 dB (A)gemäß ISO 3744 oder ISO 7779.

Europäische Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)

Digital Projection Ltd. setzt sich aktiv dafür ein, die Auswirkungen von Elektro- und

Elektronik-Altgeräten auf die Umwelt zu reduzieren. Bei der Herstellung unserer Produkte

achten wir darauf, dass alle Komponenten wiederverwendet, recycelt und wiedergewonnen

werden können. Um Auswirkungen auf die Umwelt zu reduzieren, können Sie Ihren Projektor

deshalb am Ende dessen Lebensdauer an Digital Projection Ltd. oder einen unserer

Vertreter zurückgeben.

Otros manuales para E-Vision 7500 Series

Tabla de contenidos

Idiomas:

Otros manuales de Proyector de Digital Projection

Digital Projection

Digital Projection LIGHTNING 38-WUXGA 3D Ultra Contrast Manual de usuario

Digital Projection

Digital Projection E-Vision Laser 6500 Series Manual de usuario

Digital Projection

Digital Projection HIGHlite 660 Series Manual de usuario

Digital Projection

Digital Projection M-Vision LED 1000 1080p Manual de usuario

Digital Projection

Digital Projection LIGHTNING 35HD Manual de usuario

Digital Projection

Digital Projection TheaterScope System Manual de usuario

Digital Projection

Digital Projection Titan HD-500 Manual de usuario

Digital Projection

Digital Projection E-VISION 4500 series Manual de usuario

Digital Projection

Digital Projection Titan Super Quad Manual de usuario

Digital Projection

Digital Projection HIGHlite Cine 330 3D Series Manual de usuario

Digital Projection

Digital Projection M-Vision Cine 320 Series Manual de usuario

Digital Projection

Digital Projection M-Vision Cine 400 3D series Manual de usuario

Digital Projection

Digital Projection TITAN 1080p-600 Manual de funcionamiento

Digital Projection

Digital Projection E-Vision 6900 Series Manual de usuario

Digital Projection

Digital Projection INSIGHT 4K Dual LED Series Manual de usuario

Digital Projection

Digital Projection Titan series Instrucciones de instalación y funcionamiento

Digital Projection

Digital Projection HIGHlite 660 3D Series Manual de usuario

Digital Projection

Digital Projection M-Vision LED+IR series Manual de usuario

Digital Projection

Digital Projection E-Vision Laser 7500 Series Manual de usuario

Digital Projection

Digital Projection Titan 800 Manual de usuario

Digital Projection

Digital Projection TITAN sx+-500 Manual de usuario

Digital Projection

Digital Projection E-Vision Laser 15000 Series Hoja de datos

Digital Projection

Digital Projection DPC 10i Manual de usuario

Digital Projection

Digital Projection E-Vision Laser 13000 WU Series Hoja de datos

Manuales populares de Proyector de otras marcas

iEmmet

iEmmet MP-312 Manual de usuario

Epson

Epson VS400 Manual de usuario

Sony

Sony VPL-HS10 Marketing Specifications & Features Manual de usuario

Sony

Sony VPL-HW65ES Manual de servicio

Toshiba

Toshiba TLP-791U Manual de usuario

Philips

Philips LC1341 Guía de referencia

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Manual de usuario

NEC

NEC NP600S EDU Manual de usuario

BenQ

BenQ SH753P Manual de usuario

Eiki

Eiki EK-623U series Manual de usuario

Epson

Epson PowerLite Pro Cinema 6020UB Manual de usuario

Epson

Epson PowerLite Home Cinema 705HD Manual de usuario

Christie

Christie LHD700 Manual de usuario

Navitar

Navitar FX Manual de usuario

InFocus

InFocus LitePro 560 Manual de usuario

Sony

Sony SRX-R815P Manual de usuario

Vivitar

Vivitar DP1500 X Manual de usuario

Acer

Acer C20 Series Manual de usuario
