USER MANUAL

600013-000000 · Rev 1 · 202008

HANDHELD READER

ID-110

ID-110 ID-1102

600013-000000 · Rev 1 · 202008

Inhaltverzeichnis / Contents

1 Inbetriebnahme /

Set Up........................................................................................................................................................................ 3

2 Artikelliste /

Article list.................................................................................................................................................................... 3

3 Abmessungen /

Dimensions ................................................................................................................................................................ 4

4 Pinbelegung /

Reader Pinouts........................................................................................................................................................... 4

5 Technische Daten /

Technical data (typ.).................................................................................................................................................... 4

6 Handhabung /

Handling..................................................................................................................................................................... 6

7 Optimierung von DPM Lesungen /

Optimizing DPM Reading............................................................................................................................................ 6

8 Lesemodus und Barcodetyp /

Reading Modes and Barcode Types ........................................................................................................................... 6

9 Lesebereich /

Reading Ranges......................................................................................................................................................... 7

10 Reader /

Reader Feedback....................................................................................................................................................... 7

11 Symbologien „Ein“ in Standardeinstellung /

Symbologies Defaulted On ......................................................................................................................................... 8

12 Symbologien „Aus“ in Standardeinstellung /

Symbologies Defaulted O ......................................................................................................................................... 8

13 Reader-ID und Firmwareversion /

Reader ID and Firmware Version................................................................................................................................ 8

14 Reinigung und Pﬂege /

Maintenance............................................................................................................................................................... 9

15 Technische Unterstützung und Reklamation /

Technical Support and Returns................................................................................................................................... 9

16 Hinweise zu Open Source Software /

Notes on open source software................................................................................................................................ 10

ID-1102 3

600013-000000 · Rev 1 · 202008

Bluetooth®sowie die entsprechenden Logos sind eingetragene Warenzeichen von Bluetooth SIG, Inc.

The Bluetooth®word mark and logos are registered trademarks owned by Bluetooth SIG, Inc.

1 Artikelliste / Article list

ID-Handlesegerät / ID-Handheld Produktbezeichnung / Product-ID

ID-Handlesegerät / ID-Handheld ID-110-IM3-2-BT

Wechselakku / Battery cartridge ID-110-BAT

Ladestation / Charging Station

Für Handlesegerät ID-110 / For Handheld Reader ID-110 ID-110-PS-Base

Für bis zu vier Wechselakkus ID-110-BAT /

For up to four Battery cartridge ID-110-BAT ID-110-BAT-CH-EU

Modem / Modem

Bluetooth Modem / Bluetooth modem ID-BT-Interface-S

Ladestation inclusive Bluetooth Modem / Charging station inclusive bluetooth modem

Ladestation, Bluetooth Modem / Charging station, bluetooth modem ID-110-PS/BT-BASE

Kabel / Cable

Länge / Length 2,4m SUB-D/DC Jack/ RJ50 ID-K-SD/DCJ-RJ50-2

Länge / Length 1.8m RJ50/ USB-A ID-K-RJ50/U-2

Netzteil / Power supply

Betriebsspannung / Service voltage 230V ID-PS-230/5V-DCJ

ID-110 ID-1104

600013-000000 · Rev 1 · 202008

2 Inbetriebnahme / Set Up

3 Batterie ein- und ausbauen / Battery installation and removal

4 Batteriestatusanzeige / Fuel gauge battery status indicator

Vor der ersten Inbetriebnahme vollständig auﬂaden!

Completely charge before initial use!

<10%

<25%

25…50 %

50…75 %

75…10 0 %

ID-1104 5

600013-000000 · Rev 1 · 202008

5 Laden des ID-110 / Charging the ID-110

4 Std./ Hrs.

2.5 Std./ Hrs.

6 Ein-/Ausschalten / Powering On/O the Reader

11 Sek./Sec.

ID-110 ID-1106

600013-000000 · Rev 1 · 202008

7 Bluetooth-Verbindung aufbauen / Establishing a Bluetooth Connection

1 2 3

ID-1106 7

600013-000000 · Rev 1 · 202008

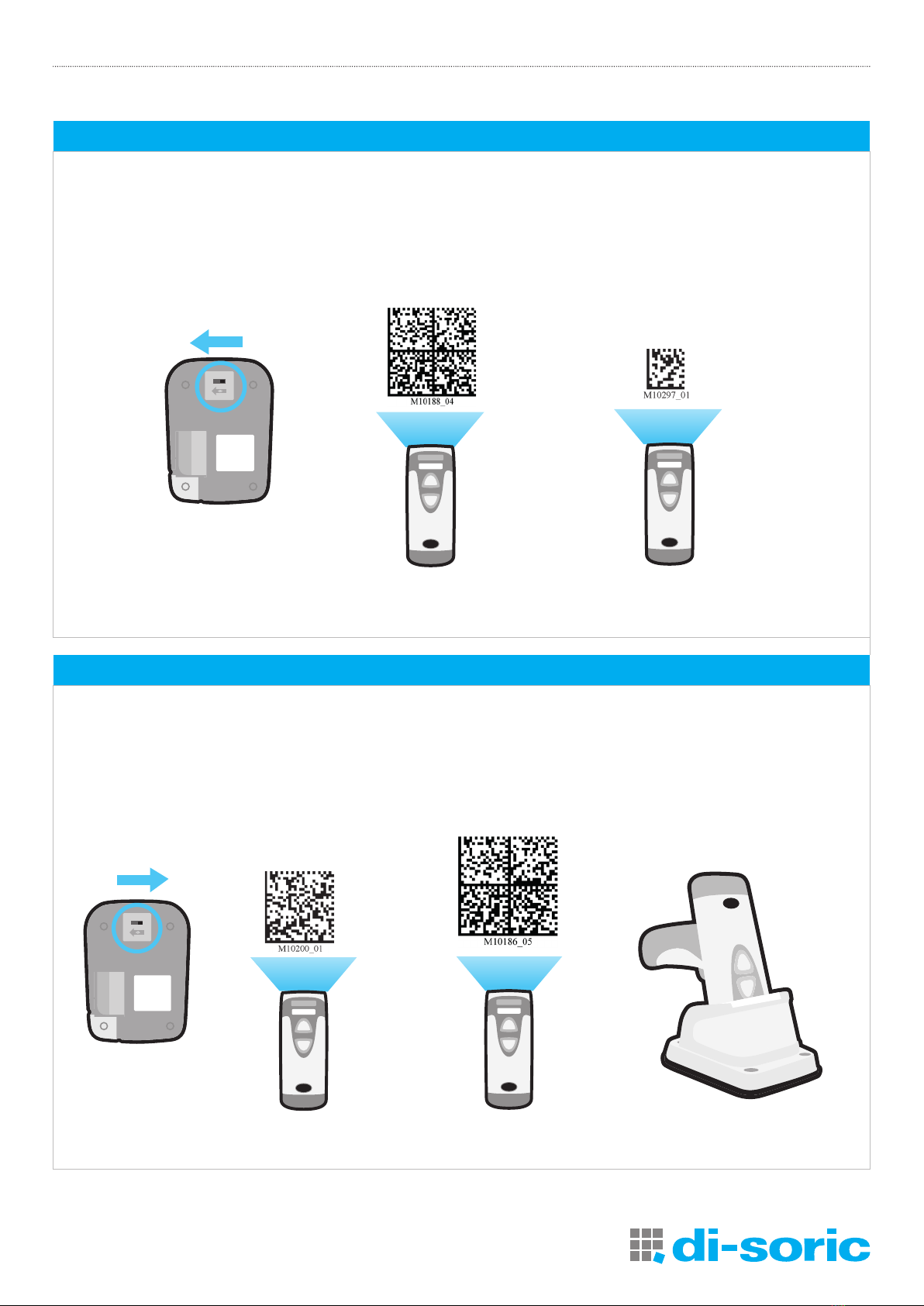

8 Datenübertragung über Bluetooth / Transmitting Batch Data via Bluetooth Communication

Scan the Batch Mode Enable -

Log Only conﬁguration barcode to save

scanned data to reader memory.

Scan the Batch Mode

Transfer All Data in Memory

conﬁguration barcode to transfer

data to the host device.

1 2 3

9 Datenübertragung über USB / Transmitting Batch Data via USB Communication

1 2 3 4

Scan the USB Keyboard

Communication Mode conﬁ-

guration barcode:

Scan the Batch Mode Enable

- Send and Log conﬁguration

barcode to save scanned data

to reader memory:

Open an application on the host

device. Dock the reader into the

charging station to transfer data to

the host device.

ID-110 ID-1108

600013-000000 · Rev 1 · 202008

10 Datenübertragung über Download Modus / Wired Communication via USB Downloader Mode

1 2 3 4

Open CortexTools™ Scan USB Downloader (HID

Mode conﬁguration barcode:

11 Statusrückmeldung des Lesegeräts / Reader Feedback

Scenario LED Light (grün / green) Ton / Sound Vibration / Vibration

ID-110 wurde erfolgreich gestartet /

ID-110 successfully powers Up All LEDs Flash 1 Beep Ja / Yes

ID-110 erfolgreich mit Host verbunden /

ID-110 Successfully connects with Host Wireless Icon Flashes 1 Beep Ja / Yes

Verbindung mit Host fehlerhaft /

Unsuccessfully connects with Host 3 Beeps

Dekodierung und Datentransfer erfolgreich /

Successful Decode and Data Transfer

Good Read Indicator will

Flash 1 Beep Ja / Yes

Dekodierung und Datentransfer nicht erfolgreich /

Unsuccessful Decode and Data Transfer 3 Beeps

Konﬁgurationscode dekodiert und verarbeitet /

Conﬁguration Barcode successfully decoded and processed

Good Read Indicator will

Flash 2 Beeps Ja / Yes

Konﬁgurationscode konnte nicht gelesen und verarbeitet werden /

Conﬁguration Code unsuccessfully Decoded and Processed 4 Beeps

Batch Modus eingeschaltet, keine Daten vorhanden /

Batch Mode enabled and No Data is Stored Batch Icon O

Batch Modus eingeschaltet, Daten vorhanden /

Batch Mode enabled and Data Stored Batch Icon Remains Solid

Speicherplatz des Batch Modus ist voll /

Memory Space for Batching is Full

Batch Icon Flashes 5

Times a Second

Batch Modus eingeschaltet, Daten vorhanden, Lesegerät im Schlafmodus /

Batch Mode Enabled, Data Stored, and Reader is in Sleep Mode

Batch Icon Flashes Once

Every 10 Seconds

ID-1108 9

600013-000000 · Rev 1 · 202008

13 Technische Daten / Technical data (typ.)

Betriebsspannung Service voltage 4,2 V DC

Eigenstromaufnahme Internal power consumption 362mA Spitze bei /Peak at 4,2V DC / Standby: 20mA / Idle: 80mA

Abmessungen Dimensions 135x 130 x51 mm

Umgebungstemperatur Ambient temperature -20… 55 °C

Gewicht Weight 170g

Schutzart Protection class IP 65

Sicherheitszertiﬁkate Safety Certiﬁcations

FCC

14 Codearten / Symbologies

1D-Codes (Barcodes) 1D-Codes

Code 11 Code 32 Code 39

Code 93 Code 128 Interleaved 2 of 5

Codabar

Jata 2 of 5 GS1 DataBar (RSS) Hong Kong 2 of 5

Martix 2 of 5 MSI Plessey NEC 2 of 5

Pharmacode Plessey Straight 2 of 5

Telepen Trioptic UPC/ EAN /JAN

Gestapelte 1D-Codes Stacked 1D-Codes

Codablock F MicroPDF PDF417

GS1 Composite (CC-A/CC-B / CC-C)

2D-Codes 2D-Codes

Data Matrix QR Code Micro QR

Aztec Code Han Xin Maxi Code

Geschützte 2D-Codes Protected 2D-Codes

GoCode® (zusätzliche Lizenz benötigt / additional license required)

Postalische Codes Postal Codes

Australian Post Intelligent Mail Japan Post

KIX Code Korean Post Planet

Postnet UK Royal Mail UPU ID-tags

12 Abmessungen des ID-110 / Dimensions of the ID-110

51 130

135

ID-110 ID-11010

600013-000000 · Rev 1 · 202008

CMOS

Hohe Auﬂösung / High resolution (1280 x 960)

Zieleinrichtung / Aimer

Tilt / Tilt (°)

Pitch / Pitch (°)

Skew / Skew (°)

USB 2.0

Bluetooth

ID-Handlesegerät / ID-Handheld Produktbezeichnung

Product-ID

nnn 180 ±65 ±60 nID-110-IM3-2-BT

Tilt, Pitch und Skew / Tilt, Pitch and Skew

ID-110

Skew ± 60°

Tilt ± 180°

Pitch ± 60°

15 Handhabung / Handling

100 mm

16 Abmessungen / Dimensions

11583

66.5

66.8

117

Ø 5.1 (8x) THRU ALL

∨

Ø 9.78x82°

83.98

8.90

7.43

16.57

M4x0.7 (4x)

BURR

DIRECTION
