Devolo Magic LAN 1-1-1 Manual de usuario

Installation

devolo Magic LAN 1-1-1

Mit der neuen und intuitiven devolo App ist die Einrichtung, Leistungsübersicht und Einstellung der

devolo Magic-Adapter ganz einfach.

Set up, extend, adapt, maintain an overview: the new, intuitive devolo App for controlling the devolo

Magic adapter.

Conguration, extension, modication, enregistrement – la nouvelle application intuitive de devolo

permet de contrôler l‘adaptateur devolo Magic.

Instellen, uitbreiden, aanpassen, bijhouden – de nieuwe, intuïtieve devolo App om de devolo Ma-

gic-adapter te bedienen.

Congura, amplía, adapta, controla: la nueva e intuitiva aplicación devolo para controlar los ad-

aptadores devolo Magic.

Congure, amplie, adapte, mantenha uma visão geral: a nova e intuitiva aplicação devolo para cont-

rolar os adaptadores devolo Magic.

Potete congurare, espandere e adattare i dispositivi, tenendo sempre tutto sotto controllo, con la

nuova e intuitiva app devolo per il controllo degli adattatori devolo Magic.

| DE |

| GB |

| FR |

| NL |

| ES |

| PT |

| IT |

devolo Home Network App

devolo Software

www.devolo.com/cockpit

Download

now!

3 4

Information

devolo Magic LAN adapter

15 sec

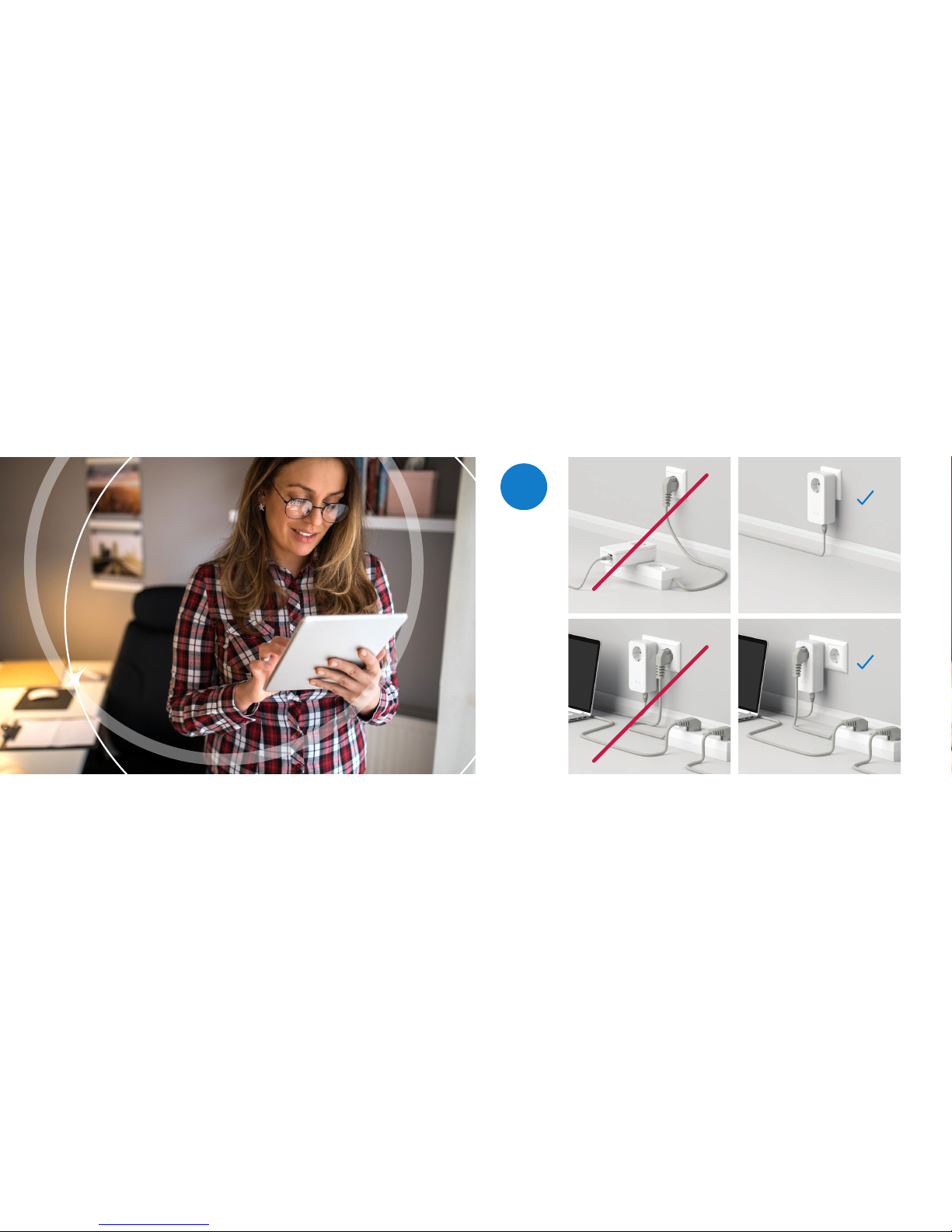

Stecken Sie den devolo Magic LAN-Adapter in eine freie Wandsteckdose und warten Sie, bis die LED

schnell weiß blinkt (ca. 15 Sek).

Connnect the devolo Magic LAN adapter to a free wall socket and wait until the LED quickly ashes

white (approx. 15 sec).

Branchez l‘adaptateur devolo Magic LAN dans une prise murale libre et attendez que la LED clignote

blanc rapidement (env. 15 secondes).

Steek de devolo Magic LAN-adapter in een vrij stopcontact en wacht totdat de LED snel wit knippert

(ca. 15 seconden ).

Introduzca el adaptador devolo Magic LAN en un enchufe de pared libre y espere hasta que el LED

parpadee rápidamente en blanco (aprox. 15 segundos).

Ligue o adaptador devolo Magic LAN a uma tomada e espere até o LED começar a piscar rapidamente

a branco (cerca de 15 segundos).

Collegare l’adattatore devolo Magic LAN a una presa elettrica libera e attendere no a che il LED non

inizia a lampeggiare velocemente a luce bianca (15 secondi circa).

| DE |

| GB |

| FR |

| NL |

| ES |

| PT |

| IT |

Drücken Sie, innerhalb von 3 Minuten, den Taster an der Seite Ihres devolo Magic LAN Adapters,

welcher mit dem Router verbunden ist.

Within 3 minutes, press the button on the side of your devolo Magic LAN adapter which is connected

to the router.

Dans les 3 minutes qui suivent, appuyez sur le bouton situé sur le côté de votre adaptateur devolo

Magic LAN qui est connecté au routeur.

Druk binnen 3 minuten op de toets aan de zijkant van uw devolo Magic LAN-adapter, die met de

router is verbonden.

Pulse el botón lateral de su adaptador devolo Magic LAN conectado al router, antes de que transcur-

ran 3 minutos.

Tem 3 minutos para premir o botão no lado do adaptador devolo Magic LAN que estiver ligado ao

router.

Entro 3 minuti, premere il tasto posto sul lato dell’adattatore devolo Magic LAN connesso al router.

| DE |

| GB |

| FR |

| NL |

| ES |

| PT |

| IT |

devolo Magic LAN adapter

1 sec

devolo Magic LAN adapter

Der Verschlüsselungsvorgang ndet automatisch statt. In dieser Zeit blinken die LEDs beider Adapter

weiß.

The encryption process takes place automatically. During this time, the LEDs of both adapters ash

white.

Le processus de cryptage s‘eectue automatiquement. Pendant ce temps, la LED des deux adapta-

teurs clignotent blanc.

Het coderingsproces wordt automatisch uitgevoerd. Gedurende deze tijd knipperen de LED‘s van

beide adapters wit.

La encriptación se realiza automáticamente. Durante este tiempo, los LED de ambos adaptadores

parpadean en blanco.

A codicação começa automaticamente. Enquanto isso, os LEDs dos dois adaptadores piscam a

branco.

Il processo di crittograa si svolge automaticamente. Durante questo lasso di tempo i LED di entrambi

gli adattatori lampeggiano a luce bianca.

| DE |

| GB |

| FR |

| NL |

| ES |

| PT |

| IT |

devolo Magic LAN adapter

Der Vorgang ist abgeschlossen, sobald alle LEDs der Geräte permanent weiß leuchten. Dieser Vorgang

dauert maximal 3 Minuten.

The process is complete as soon as all of the LEDs on the devices light up solid white. The process

takes a maximum of 3 minutes.

Le processus est terminé dès que toutes les LED des appareils sont allumées en blanc en continu. Ce

processus dure 3 minutes maximum.

Het proces is voltooid zodra alle LED‘s van de apparaten permanent wit branden. Dit proces duurt

maximaal 3 minuten.

La operación naliza en cuanto los LED de los dispositivos se iluminan permanentemente en blanco.

Esta operación dura 3 minutos como máximo.

O processo ca concluído quando todos os LEDs dos aparelhos cam acesos sem piscar, a branco. Este

processo demora, no máximo, 3 minutos.

Il processo è concluso non appena i LED dei dispositivi si accendono a luce bianca ssa. Il processo ha

una durata massima di 3 minuti.

| DE |

| GB |

| FR |

| NL |

| ES |

| PT |

| IT |

PLC-Taste

PLC-LED Der devolo Magic LAN-Adapter ... LED-Verhalten

Dauer des Tasten-

drucks Aktion LED-Verhalten

leuchtet weiß

blinkt schnell weiß

leuchtet weiß und blinkt dabei kurz

rot auf

leuchtet rot

keins

blinkt langsam weiß

blinkt abwechselnd weiß und rot

1 Sekunde

>10 Sekunden

Verbindung mit anderen devolo Magic-Adaptern starten

… funktioniert einwandfrei. Er ist mit anderen

devolo Magic-Adaptern verbunden.

… baut gerade eine Pairing-Verbindung zu einem

anderen Adapter auf.

… hat eine schlechte Powerline-Verbindung.

… bendet sich im Startvorgang.

… sieht keine weiteren devolo Magic-Adapter.

… hat keine LED-Funktion mehr, da sie vom

Benutzer deaktiviert wurde.

… ist nicht in das Netzwerk eingebunden*

… bendet sich im Standby Modus.

… macht gerade ein Software-Update.

devolo Adapter auf Werkeinstellungen zurücksetzen

blinkt weiß

leuchtet rot

blinkt rot

| DE |

1413

* Auf Seite 21 erfahren Sie, wie ein manuelles Pairing durchgeführt werden kann.

| GB | PLC button

PLC LED The devolo Magic LAN adapter ... LED behaviour

Duration of the

button press Action LED behaviour

Lights up white

Quickly ashes white

Lights up white and then briey

ashes red

Lights up red

None

Slowly ashes white

Alternately ashes white and red

1 second

> 10 seconds

Start pairing with other devolo Magic adapters

... is working perfectly. It is connected to other devolo

Magic adapters.

... is currently establishing a pairing connection with

another adapter.

... has a poor Powerline connection.

... is currently in the start-up process.

... cannot see any other devolo Magic adapters.

... no longer has any LED function since it was disabled by

the user.

... is not connected to the network*

... is in standby mode.

... is currently undergoing a software update.

Reset devolo adapter to factory settings

Flashes white

Lights up red

Flashes red

* On page 21 you will see how to carry out manual pairing.

| FR | Bouton PLC

LED PLC L’adaptateur devolo Magic LAN... Comportement de la LED

Durée de pression

du bouton Action Comportement de la LED

Brille blanc

Clignote blanc rapidement

Brille blanc et clignote rouge

brièvement

Brille rouge

Éteinte

Clignote blanc lentement

Clignote blanc et rouge en alter-

nance

1 seconde

>10 secondes

Commencer l‘appairage avec d‘autres adaptateurs

devolo Magic

... fonctionne correctement. Il est connecté à d‘autres

adaptateurs devolo Magic.

... est en train d‘établir une connexion d’appairage avec

un autre adaptateur.

... a une mauvaise connexion CPL.

... est en cours de démarrage.

... ne détecte pas d‘autres adaptateurs devolo Magic.

... n‘a plus de fonction LED, car elle a été désactivée par

l‘utilisateur.

... n’est pas associé au réseau*

... est en mode veille.

... est en train d’eectuer une mise à jour logiciel.

Réinitialiser l‘adaptateur devolo aux paramètres d‘usine

Clignote blanc

Brille rouge

Clignote rouge

PLC-toets

PLC-LED De devolo Magic LAN-adapter … LED-functie

Toets indrukken

gedurende Actie LED-functie

brandt wit

knippert snel wit

brandt wit en knippert kort rood

brandt rood

geen

knippert langzaam wit

knippert afwisselend wit en rood

1 seconde

>10 seconden

Pairing met andere devolo Magic-adapters starten

… werkt correct. Hij is met andere devolo Magic-adapters

verbonden.

… brengt een pairing-verbinding met een andere adapter

tot stand.

… heeft een slechte Powerline-verbinding.

… wordt opgestart.

… kan geen andere devolo Magic-adapters vinden.

… heeft geen LED-functie meer omdat deze door de

gebruiker is gedeactiveerd.

… is niet met het netwerk verbonden*

… bevindt zich in de stand-by modus.

… voert een software-update uit.

devolo adapter resetten naar fabrieksinstellingen

knippert wit

brandt rood

knippert rood

| NL |

*Voir page 21 pour savoir comment eectuer un appairage manuel. * Op pagina 21 leest u hoe u een handmatige pairing kunt uitvoeren.

| ES | Tecla del PLC

LED del PLC El adaptador devolo Magic LAN … Comportamiento LED

Duración de la

presión de la tecla Acción Comportamiento LED

se ilumina en blanco

parpadea rápidamente en blanco

se ilumina en blanco y parpadea

brevemente en rojo

se ilumina en rojo

ninguno

parpadea despacio en blanco

parpadea alternativamente en

blanco y rojo

1 segundo

>10 segundos

Iniciar el emparejamiento con otros adaptadores

devolo Magic

… fonctionne correctement. Il est connecté à d‘autres

adaptateurs devolo Magic.

… está estableciendo una conexión de emparejamiento

con otros adaptadores.

… tiene una mala conexión Powerline.

… se está iniciando.

… no detecta ningún adaptador devolo Magic adicional.

… ya no tiene función LED, porque que ha sido desactiva

da por el usuario.

… no está conectado a la red*

… se encuentra en modo Standby.

… está actualizando el software.

restaurar la conguración original del adaptador devolo

parpadea en blanco

se ilumina en rojo

parpadea en rojo

| PT | Tecla PLC

LED do PLC O adaptador devolo Magic LAN… Modo de operação do LED

Quanto tempo tem

de premir a tecla Ação Modo de operação do LED

pisca a branco

pisca rapidamente a branco

ca aceso a branco ao mesmo

tempo que pisca brevemente a

vermelho

pisca a vermelho

nenhum

pisca lentamente a branco

pisca alternadamente a branco e a

vermelho

1 segundo

>10 segundos

Iniciar o emparelhamento com outros adaptadores

devolo Magic

…funciona sem problemas. Está ligado a outros ad

aptadores devolo Magic.

…está a emparelhar-se com outro adaptador.

…tem uma ligação má à Powerline.

…está a iniciar.

…não consegue localizar nenhum outro adaptador

devolo Magic.

…já não tem a função LED ativada, por ter sido desativa

da pelo utilizador.

…não está ligado à rede*

…está no modo de Standby.

…está a atualizar o software.

Repor as congurações de fábrica do adaptador devolo

pisca a branco

pisca a vermelho

* En la página 21 se describe el procedimiento de emparejamiento manual. * Consulte a página 21 para car a saber como pode fazer o emparelhamento manual.

Este manual sirve para los siguientes modelos

Otros manuales de Adaptador de Devolo

Devolo

Devolo dLAN 500 AVpro UNI Manual de usuario

Devolo

Devolo Highspeed Ethernet II Manual de instrucciones

Devolo

Devolo 200 AV Wireless G Manual de usuario

Devolo

Devolo Magic WiFi 2-1-3 Manual de usuario

Devolo

Devolo 200 AV Wireless G Manual de usuario

Devolo

Devolo dLAN 550 WiFi Manual de usuario

Devolo

Devolo 200 AVdesk Manual de usuario

Devolo

Devolo dLAN 550 WiFi Manual de usuario

Devolo

Devolo MicroLink dLAN ADSL Modem Manual de usuario

Devolo

Devolo dLAN 200 AVpro Manual de usuario

Devolo

Devolo dLAN pro 1200+ Manual de usuario

Devolo

Devolo dLAN 1200 triple Plus Manual de usuario

Devolo

Devolo dLAN 500 AVpro+ Guía de instalación

Devolo

Devolo Vianect AIR TV Guía de instalación

Devolo

Devolo dlan pro 1200+ wifi ac Manual de usuario

Devolo

Devolo dLAN 550 WiFi Manual de usuario

Devolo

Devolo 200 AVdesk Manual de usuario

Devolo

Devolo dLAN 500 AV Wireless+ Manual de usuario

Devolo

Devolo dLAN 1200 triple+ Manual de usuario

Devolo

Devolo dLAN 500 WiFi Manual de usuario

Devolo

Devolo Magic 2 WiFi next Manual de usuario

Devolo

Devolo dLAN 200 AVpro Manual de usuario

Devolo

Devolo dLAN pro 1200+ PoE Manual de usuario

Devolo

Devolo Magic Series Manual de usuario

Manuales populares de Adaptador de otras marcas

PCB Piezotronics

PCB Piezotronics 090B274 Manual de usuario

Auvidea

Auvidea J20 Manual del producto

Gossen MetraWatt

Gossen MetraWatt AT3-III E Manual de usuario

Akribis

Akribis ITF-21-BISS-MIT Manual de usuario

Tenda

Tenda W54U Manual de usuario

ROHO

ROHO AGILITY Manual de usuario

PROLiNK

PROLiNK WN2001 Manual de usuario

Hawking

Hawking HUF2 Manual de usuario

Airlink101

Airlink101 AWLC4030 Manual de usuario

NETGEAR

NETGEAR XAV101v1 - Powerline AV Ethernet Adapter Manual de usuario

Philips

Philips SWA4554S/10 Manual de usuario

JVC

JVC TS-C9D2B Manual de instrucciones

NETGEAR

NETGEAR A6100 Manual de usuario

D-Link

D-Link DWA-121 Manual de usuario

Philips

Philips SWA2037 Manual de usuario

Basalte

Basalte 0610-20 Manual de usuario

Yealink

Yealink EHS40 Manual de usuario

Balluff

Balluff BIC 1B0-IT1A7-Q40KFU-SM4A4A Manual de usuario
