Dennard 2006 Manual de usuario

Type 2006

1. Introduction - Introduction - Einleitung page 1

Congratulations on choosing the Dennard Type 2006, representing one of the most advanced

Pan & Tilts currently available in the market place today. Clean designs with pressure die cast

components ensure high quality finishes and build quality, previously unavailable in this price

range and a striking & innovative appearance ensure it will remain the preferred pan & tilt

amongst proffessional CCTV installers into the next millenia.

This product guide will provide all the necessary information to set-up, install and run the Type

2006 pan & tilt. Please refer to the product handbook for any additional in-depth information.

S.D.P. Iss.01 Aug.98

Index

Page 1 .................................Introduction

2.............................List of contents

3...................Mounting instructions

4...............Mounting configurations

5..................Electrical connections

6.......................................Tilt limits

7.....................................Pan limits

8.......................Motor replacement

9...............Infra red lamp mounting

10..............................Side platform

Other technical documents available

1.Type 2006 Handbook (available on request)

Page 1 ......................Component spares

2..............Side platform conversion

3...............Low temp. heater option

4..........................Pan preset option

5...........................Tilt preset option

6..............................Circuit diagram

2. Type 2006 Data sheet

Congratulations, vous avez choisi la tête Dennard Type 2006, la tête réglable en site et azimut la plus

sophistiquée actuellement disponible. Un design net et des composants coulés sous pression garantissent

une finition de haute qualité et une construction fiable, qui n’étaient pas disponibles jusqu’alors dans cette

gamme de prix. L’aspect remarquable et innovateur de la tête assure qu’elle restera le choix préféré parmi

les installateurs professionnels de télévision en circuit fermé.

Ce guide de produit fournit toutes les informations nécessaires au réglage, à l’installation et à l’exploitation

de la tête Type 2006. Veuillez consulter le livret du produit pour des informations supplémentaires plus

détaillées.

Wir freuen uns, daß Sie sich für den Dennard Typ 2006, eine der fortschrittlichsten Schwenk-

und Neigeeinheiten, entschieden haben, die heute angeboten werden. Saubere Konstruktionen

aus Druckgußteilen gewährleisten ein erhältlich waren. Das auffällige und innovative

Erscheinungsbild stellt sicher, daß dieses Gerät für den CACTV-Fachmann auch in Zukunft die

bevorzugte Wahl für Schwenk- und Neigegeräte sein wird.

Diese Produktanleitung enthält alle zum Einrichten, Einbau und Betrieb der Schwenk- &

Neigeeinheit der Baureihe 2006 erforderlichen Anleitungen. Weitere vertiefte Angaben ent-

nehmen Sie bitte dem Produkthandbuch.

Table des matières

Page 1........................................Introduction

2.................................Liste du contenu

3.....................Instructions de montage

4................Configurations de montage

5......................Connexions électriques

6.....................Limites de basculement

7...........................Limites d’orientation

8..................Remplacement du moteur

9......Montage du projecteur infrarouge

10..........................Plate-forme latérale

Inhalt

Seite 1 ....................................Einleitung

2................................Inhaltstabelle

3...........................Einbauanleitung

4.....................Einbaukonfiguration

5.............................Stromanschluß

6.........................Neigungsgrenzen

7..........................Schwenkgrenzen

8........................Austausch - Motor

9...................Einbau der IR-Lampe

10.............................Seitenständer

Autres documents techniques disponibles

1.Livret Type 2006 (disponible sur demande)

Page 1.............................Pièces de rechange

2.....Conversion en plate-forme latérale

3.................Option de chauffage basse

température

4.............Option d’orientation préréglée

5.......Option de basculement préréglée

6...............................Schéma électrique

2.Fiche technique Type 2006

Weitere verfügbare technische dokumente

1.Typ 2006 Handbuch (auf Anforderung)

Seite 1 ....................................Ersatzteile

2..................Umbau- Seitenständer

3........................Heizgeräat (option)

4.........Schwenkeinstellung (option)

5.........Neigungseinstellung (option)

6......................................Schaltbild

2. Typ 2006 Datenblatt

2. List of contents - Liste du contenu - Inhaltsliste page 2

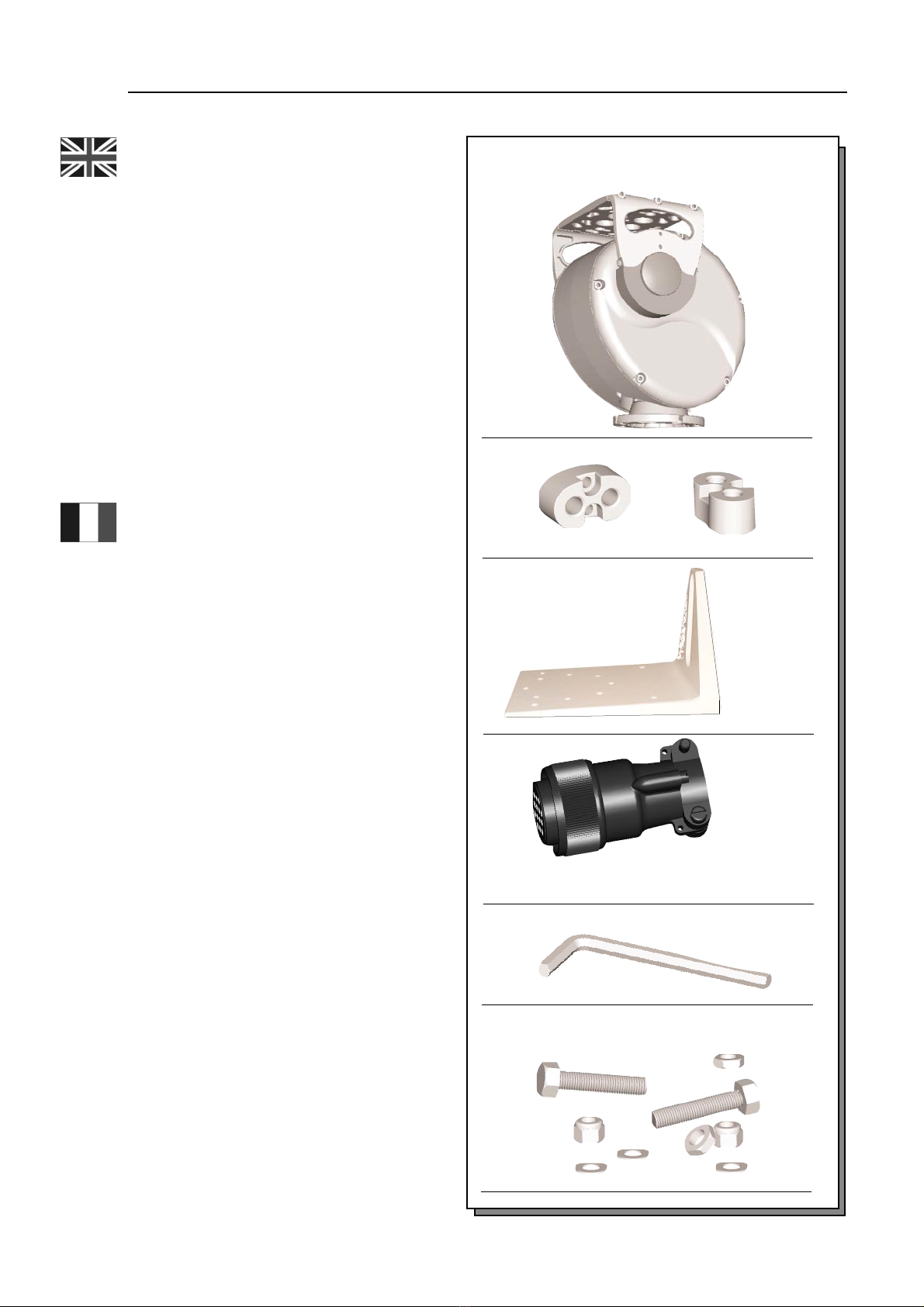

Fig.1 Components supplied, Composants fournis,

Mitgelieferte Bauteile

Components supplied

A. 1 x Type 2006 Pan & Tilt head

B. 2 x I.R. Lamp mounting spacers

C. 1 x Side platform (/SP version only)

D. 1 x Free socket connector kit

E. 1 x 5mm A/F Hexagonal socket key

F. 1 x Fixing bag containing the following:

4 x M6 x 30 Hex. hd. screws

4 x M6 x 20 Soc. cap. hd. screws

2 x M10 x 16 Hex. hd. screws

4 x M6 Plain washers

2 x M10 Spring washers

2 x M10 Plain washers

4 x M6 Half nuts

4 x M6 Nyloc nuts

In addition to the above components, a type

2006 product guide, a final test procedure

and a safety bond assembly are supplied.

Composants fournis

A. 1 x Tête réglable en site et azimut Type 2006

B. 2 x Entretoises de montage de projecteur IR

C. 1 x Plate-forme latérale (version /SP seulement)

D. 1 x Kit de connecteur de douille libre

E. 1 x Clé pour six pans creux de 5 mm

F. 1 x Sac de composants de fixation contenant :

4 x Vis à tête hexagonale M6 x 30

4 x Vis à six pans creux M6 x 20

2 x Vis à tête hexagonale M10 x 16

4 x Rondelles plates M6

2 x Rondelles élastiques M10

2 x Rondelles plates M10

4 x Demi-écrous M6

4 x Ecrous Nyloc M6

En plus des pièces ci-dessus, un guide de produit Type

2006, une procédure d’essai final et un ensemble de

tresse de sécurité sont également fournis.

Mitgelieferte Bauteile

A. 1 x Schwenk - und Neigekopf, Baureihe 2006

B. 2 x Distanzstücke - IR-Lampenmontage

C. 1 x Seitenständer (nur ISP-Ausfuhrung)

D. 1 x Anschlußkit - lose Steckbuchse

E. 1 x 5mm A/F Inbusschlüssel

F. 1 x Säckchen mit Befestigungsteilen,

einschließlich den folgenden:

4 x M6 x 30 Sechskantschrauben

4 x M6 x 20 Innensechskantsschrauben

2 x M10 x 16 Sechskantschrauben

4 x M6 Scheiben

2 x M10 Federscheiben

2 x M10 Scheiben

4 x M6 Halbmuttern

4 x M6 Nyloc-Muttern

Neben den o.g. Bauteilen zählen die Produktanleitung

für Baureihe 2006, ein Endabnahmeplan und eine

Sicherheitsblombengruppe zum Lieferumfang.

S.D.P. Iss.01 Aug.98

3. Mounting instruction - Instructions de montage - Einbauanleitung page 3

Method 1.

Pass mounting bolts through mounting slots (shown above) Screw locknut supplied into recess on the underside of

base. The Pan & Tilt can now be mounted on the bracket and secured with washers and nyloc nuts.

Methode 1.

Faire passer les boulons de fixation dans les encoches de fixation (illustrees ci-dessus) et visser les ecrous de

blocage fournis dans l’espace menage dans le dessous de la base. La tourelle Pan & Tilt peut maintenant etre

montee sur son support et maintenue au moyen d’ecrous Nyloc st de rondelles.

Einbauweise 1

Einbauschrauben durch die Schlitze stecken (siehe oben). Die gelieferte Sicherungsmutter in die Aussparung an

der. Sockelunterseite schrauben. Die Schwenk- und Neigevorrichtung kann jezt auf dem Einbauwinkel angerbracht

und mit den Scheiben und Nyloc Muttern gesichert.

M6 locknut

Ecrous de blocage M6

Sicherungsmutter M6

M6 x 30 Hex.hd.

M6 x 30 Tete hex

Sechskantschraube

M6 x30

M6 Nyloc nut & washer.

Ecrou Nyloc M6 et rondelle

Nyloc Mutter M6 & Scheibe

Mounting slots

Encoches de fixation

Einbauschlitze

Fig.2 Unit mounting (method 1)

Montage de l’unité (Méthode 1)

Einbau der Einheit (Einbauweise 1)

Fig.3 Unit mounting (method 2)

Montage de l’unité (Méthode 2)

Einbau der Einheit (Einbauweise 2)

Method 2.

Screw bolts supplied into mounting surface leaving at least 12mm of thread beneath head showing. Position base over bolts in

keyhole slots & rotate anti-clockwise until shank of bolt is locked in slot. Mounting bolts can now be tightened.

Methode 2.

Visser les boulons fournis dans la surface de support en laissant au moins 12mm de la partie filetee apparents. Mettre en position

la base sur les boulons ceux-ci etant introduits dans les decoupes en forme de trous de serrure, et faire tourner dans le sens con-

traire des aiguilles d’une montre jusqu’a’ce que les tiges des boulons se trouvent logees et bloquees dans les decoupes. Les

boulons de fixations peuvent alors etre serres a fond.

Einbauweise 2.

Die gelieferten Schrauben in die Einbauflache schrauben. Dabei solltan mindestens 12mm Gewinde unter dem Kopf freiliegen.

Sockel uber dem Schrauben in den Schlusselloch-Schlizen aubringen und im entgegengesetzenten Uhrzeigersinn drehen, bis der

Schraubenschaft fest im Schlitz sitzt. Dann konnen die Einbauschrauben ganz angezogen werden.

M6 x 30 Hex.hd.

M6 x 30 Tete hex

Sechskantschraube M6 x30

Mounting surface

Surface de support

Einbauflache

Rotate

Faire tourner

Drehen

Keyhole slots

Decoupes en trou de serrure

Schlusselloch-Schlitze

S.D.P. Iss.01 Aug.98

Die Baurihe 2006 läßt sich aufrecht oder umgestülpt montieren, siehe Darstellung oben. Anmerkung: Bei

umgestülptem Einbau (nur bei Seitenständer) wirken die Schwenk- und Neigungsrichtungen umgekehrt, d.h. rechts

verwandelt sich in links und auf in ab. Pins A bis D am losen Anschlußteil sind umzukehren.

4. Mounting configurations - Configurations de montage - Einbauforman page 4

Unit identification - Identification de l’unite - Teilebezeichnung

La tête Type 2006 peut être monté verticale ou inversée comme illustré ci-dessus. NB: Si elle est montée inversée (plate-forme

latérale seulement), les directions de basculement et panoramique sont inversées, à savoir la gauche devient la droite, et vers le

haut devient vers le bas. Les broches A et D du connecteur libre doivent aussi être inversées.

The Type 2006 can be mounted upright or inverted as shown above. Note: if mounted inverted(side platform only)

the pan & tilt directions become reversed. i.e. right becomes left, up becomes down. Pins A to D on the free con-

nector should be reversed.

1. Schwenk-und Neigeeinheit (Typ 2006)

2. Distanzstück - Säule (Typ 426)

3. Anbauwinkel (Typ 436)

4. IR- Lampe (Typ 2020)

5. Gehäuse (Typ 515, 500-130)

6. Seitenständermontage (Option)

1. Tête (Type 2006)

2. Colonne d’espacement

3. Equerre (Type 436)

4. Projecteur IR (Type 2020)

5. Boîtier (Type 515, 500-130)

6. Monture de plate-forme latérale

1. Pan & Tilt (Type 2006)

2. Column spacer (Type 426)

3. Bracket (Type 436)

4. I.R. Lamp (Type 2020)

5. Housing (Type 515, 500-130)

6. Optional side platform mount

S.D.P. Iss.01 Aug.98

Fig.5 Inverted mounting - Montage inverse - Umgekehrter Einbau

Fig.4 Standard mounting - Montage standard - Standardeinbau

Connector - pin functions

Steker Teile

Connecteur Composants

A. Pan Drive

B. Pan Return

C. Tilt Drive

D. Tilt Return

E. Pan preset +ve (opt.)

F. Pan preset signal (opt.)

G. Pan preset -ve (opt.)

H. Tilt preset +ve (opt.)

I. Tilt preset signal (opt.)

J. Tilt preset -ve (opt.)

K. N/U

L. Heater live (opt.)

M. Heater return (opt.)

N. Earth

J K A

F M E

Fig.7 Connector assembly - Assemblage du connecteur - Steker

Fig.6 View on connector at rear of unit

5. Electrical connections - Reglage des limite de courses - Stromanschluss page 5

2 3 6 7

1 4 5 8 9

Connector Components

1. Seal

2. Connector socket housing

3. mating shell

4. Conductors, stripped & tinned

5. Seal

6. Threaded housing

7. Cable sheath

8. Cable clamp housing

9. Cable

S.D.P. Iss.2 Apr.99

1. Cachet

2. albergar de enchufe

3. coquille

4. Conducteurs

5. Cachet

6. Logement enfilé

7. Sheath

8. Serre-joint de câble

9. Câble

1. abdichtung

2. durchzogenen unterbringen

3. schale

4. Führer

5. abdichtung

6. durchzogenen unterbringen

7. Shutz

8. Kabeln sie klammer

9. Kabel

Important Note:

When wiring pan & tilt control inputs care should be taken

to ensure the correct response is achieved for a given

input.

ie. When the joystick is pushed to the right the pan func-

tion should move clockwise. If the response is anti clock-

wise and the left limit is reached it will run through the

limit causing damage.

This problem is easily corrected by swapping the pan

drive, pan return inputs.

This can also happen with the tilt function and is rectified

in the same way.

The required angular tilt movement of the camera platform can be set to any angle within the range of +20 Deg to

-90 Deg down from the horizontal. A friction clutch design eliminates the need for tools, simply rotate the actuators

by hand to give the desired movement. A graduated scale is provided on the side arm to aid set-up.

Fig.8 Tilt limits - Limite de course de

basculement - Neigeanschlage

Set-up procedure

1. Remove the 2 cover fixings (A) and remove the cover moulding (B) to expose the limits beneath.

2. Rotate tilt up (C) and tilt down (D) actuators to give the desired angle of tilt movement.

Note: An angled scale in 10 deg. increments is provided on the platform side arm to aid set up.

3. A limit stop is encorporated to prevent the platform from tilting over +20Deg. & into the casing (E)

4. The limit pin (F) actuates the internal microswitches to stop the supply to tilt motor.

Le basculement angulaire de la plate-forme de caméra peut être réglé à tout angle compris dans la gamme de +20 degrés à -90

degrés à partir de l’horizontale. Un embrayage à friction élimine les outils pour le réglage, il suffit de tourner les déclencheurs à la

main pour obtenir le mouvement désiré. Une échelle graduée est prévue sur le bras latéral pour faciliter le réglage.

Die erforderliche Neigungsbewegung des Kameraständers läßt sich auf einen beliebigen Winkel im Bereich von +20 bis -90

abwärts von der Horizontalen einstellen. Ein Rutschkupplungskonzept eliminiert jeden Werkzeugbedarf. Einfach die Aktuatoren

per Hand einstellen, um die gewünschte Bewegungsfreiheit zu bestimmen. Als Einrichtungshilfe befindet sich am Seitennarm eine

graduierte Skala.

6. Tilt limits - Limite de course de basculement - Neigeanschlage page 6

Procédure de réglage

1. Déposer les deux fixations de couvercle (A) et retirer le couvercle moulé pour révéler les limites.

2. Tourner les déclencheurs de butée haute de basculement (C) et de butée basse de basculement (D) pour donner l’angle de

basculement désiré.

NB : Un échelle d’angle graduée en incréments de 10° est prévue sur le bras latéral pour faciliter le réglage.

3. Une butée fixe est incorporée pour empêcher le basculement de la plate-forme à plus de +20 degrés et le contact avec le boîti

er (E).

4. La broche de butée (F) déclenche les micro-contacts internes qui coupent l’alimentation du moteur de basculement.

Einrichten

1. Die 2 Abdeckungsbefestigungen (A) entfernen und das Abdeckungsprofil (B) abziehen. Dadurch werder die darunterliegenden Anschläge

freigelegt.

2. Die Neigen-aufwärts-(C)-und Neigen aufwärts-(D)-Aktuatoren drehen, um den gewünschten Winkel der Neigungsbewegung zu bestimmen. Als

Einrichtungshilfe ist am Seitenarm des Ständers eine Winkelskala mit einer Auflösung von Grad vorgesehen.

3. Ein Anschlag ist vorgesehen, der das Neigen des Ständers über +20º hinaus, d.h. ein Aufprallen auf das Gehäuse, verhindert.

4. Der Grenzstift (F) betätigt die internen Mikroschalter, wodurch der Neigungsmotor stillgelegt wird.

S.D.P. Iss.01 Aug.98

The required angular pan movement of the unit can be set to any angle within the range of 5 to 350 Deg. A friction

clutch design, as in tilt, eliminates the need for tools, The pan actuators are situated around the mounting base.

Simply rotate by hand to set the desired angle of movement.

Fig.9 Pan limits - Limite de course panoramique - Schwenkanschlage

Set-up procedure

1. The pan actuators are located in a pocket around the mounting base (D) as shown in fig.9

2. Rotate pan right (A) and pan left (B) actuators to give the desired angle of pan movement.

Note: It may be necessary to push actuators with a tool in certain restrictive positions.

3. The limit pin (C) actuates the internal microswitches to stop the supply to pan motor.

Le déplacement angulaire panoramique de l’unité peut être réglé dans la gamme de 5 à 350 degrés. Un embrayage à friction, de

conception similaire à celui de l’inclinaison, élimine l’emploi d’outils. Les déclencheurs panoramiques sont situés autour de la base

de montage, et sont simplement positionnés à la main pour obtenir le déplacement angulaire requis.

Die gewünschte Schwenkbewegung der Einheit läßt sich stufenlos im Bereich von 5 bis 350º einstellen. Ein

Rutschkupplungskonzept eliminiert, wie bei der Neigungseinstellung, jeden Werkzeugbedarf. Die Schwenkaktuatoren sind um

Ständer angeordnet. Einfach per Hand drehen, um den gewünschten Bewegungswinkel einzustellen.

7. Pan limits - Limite de course panoramique - Schwenkansclage page 7

Procédure de réglage

1. Les déclencheurs panoramiques sont situés dans une pochette autour de la base de montage (D)

comme illustré à la Figure 9.

2. Tourner les déclencheurs panoramique droit (A) et panoramique gauche (B) pour donner le déplace

ment angulaire requis. NB : Il sera peut-être nécessaire de pousser les déclencheurs à l’aide d’un

outil dans certaines positions restreintes.

3. La broche de butée (C) déclenche les micro-contacts internes qui coupent l’alimentation électrique du moteur

panoramique.

Einrichten

1. Die Schwenkaktuatoren sind in einer Aussparung des Ständers (D) ausgeführt, siehe Bild 9.

2. Die Schwenken-nach rechts (A) und Schwenken-nach-links (B)- Aktuatoren drehen, bis sich der gewünschte

Schwenkwinkel ergibt. Anmerkung: Unter Umständen müssen die Aktuatoren in gewissen beengten mit einem

Werkzeug gedrückt werden.

3. Der Grenzstift (C) betätigt die internen Mikroschalter, wodurch der Schwenkmotor stillgelegt wird.

S.D.P. Iss.01 Aug.98

8. Motor Gearbox replacement page 8

Fig.10 Motor gearbox replacement

Fig. 10 Motor gearbox positions (Refer to 2006 handbook for detailed fitment instructions)

S.D.P. Iss.01 Aug.98

A. Tilt gearbox

B. Tilt motor gearbox

C. Pan gearbox

D. Pan motor gearbox

E. Idler side cover

9. Infra red lamp mounting positions - Positions de montage du projecteur infrarouge page 9

Einbaulage der IR-Lampe

Fig.12 Standard platform mounting

Montage de plate-forme standard

Montage des Standardständers

A. Pan & Tilt

B. Mounting spacer

C. M6x20 screws

D. M10 plain washer

E. M10 spring washer

F. M10x16 screw

G. Infra red lamp cradle

A. Tête réglable en site et azimut

B. Entretoise de montage

C. Vis M6 x 20

D. Rondelle plate M10

E. Rondelle élastique M10

F. Vis M10 x 16

G. Support de projecteur

infrarouge

A.Schwenk-& Neigungseinheit

B. Befestigungsscheibe

C. M6 x 20 Schrauben

D. M10 Scheibe

E. M10 Federscheibe

F. M10x16 Schraube

G. Halterung - IR-Lampe

Components

Composants

Bauteile

S.D.P. Iss.01 Aug.98

Tabla de contenidos

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
