DeLOCK 63992 Manual de usuario

USB 3.0 Dual Docking Station for

2 x SATA HDD / SSD with Clone and

Erase Function in Metal Housing

Product-No:63992

User manual no:63992-a

www.delock.com

User manual

Mode d’emploi

Uživatelská příručka

Manuale utente

Manual de utilizare

Korisnički priručnik

Bedienungsanleitung

Manual del usuario

Instrukcja obsługi

Bruksanvisning

Használati utasítás

Εγχειρίδιο χρήστη

-2-

English

Diagnosis of LEDs

• This device consists of 13 LEDs

• LED Activity chart: this chart describes LED activity under various conditions.

R: Read

W: Write

S3: PC enters into sleep mode

S4: PC enters into hibernation mode

Normal Mode:

Operation /

Congurations

Operation Activities

PWR USB HDD1 HDD2 PC Clone

button

HDD status LED Status

HDD1 HDD2 Normal Power HDD1 HDD2

1 Power OFF

2 Power ON • • Red

3 No USB cable connected

3.1 No USB

connected

HDD1 inserted

• • OFF • Red

3.2 No USB

connected

HDD2 inserted

• • OFF • Red

3.3 No USB

connected

Both HDDs

inserted

• • • OFF OFF • Red

4 Normal mode- USB cable connected

4.1 USB connected

No HDD

• • • • Blue

4.2 USB connected

HDD1 inserted

• • R/W• • ON • Blue Blue

ash

4.3 USB connected

HDD2 inserted

• • R/W• • ON • Blue Blue

ash

4.4 USB connected

HDD1/2

inserted

• • R/W• R/W• • ON ON • Blue Blue

ash

Blue

ash

5 Power synchronization mode -Power saving

5.1 PC enters

Standby,

Hibernate

mode

• • • • S3,S4 OFF OFF • Red

5.2 PC Power OFF • • • • OFF OFF OFF • Red

5.3 USB Cable

Removed

• • • • OFF OFF • Red

-3-

English

Clone Mode:

Operation /

Congurations

Operation Activities

PWR HDD1 HDD2 Clone

button

HDD LED LED Status

HDD1 HDD2 Clone Error 25% 50% 75% 100%

6 Clone operation

6.1 Power OFF

6.2 Power ON • •

6.3 Both HDDs

inserted

Clone started

• • • • ON ON •

6.4 Clone

Operation

In progress

• R• W• Flash Flash • Flash

ON Flash

ON ON Flash

ON ON ON Flash

6.5 Clone

Operation

Complete

• • • ON ON • ON ON ON ON

6.6 Clone

Operation

Cannot start

Or HDD1 >

HDD2

• • • ON ON • Flash

6.7 Clone

Operation

Failed

• • • ON ON • Flash

Erase Mode:

Operation /

Congurations

Operation Activities

PWR HDD1 HDD2 Clone

button

HDD LED LED Status

HDD1 HDD2 Erase Error 25% 50% 75% 100%

7 Erase-All 0 & Random operation

7.1 Power OFF

7.2 Power ON • •

7.3 HDD2 inserted

Erase started

• • • ON •

7.4 Erase

Operation

In progress

• W• Flash • Flash

ON Flash

ON ON Flash

ON ON ON Flash

7.5 Erase

Operation

Complete

• • ON • ON ON ON ON

7.6 Erase

Operation

Failed

• • OFF • Flash

-4-

English

Operation /

Congurations

Operation Activities

PWR HDD1 HDD2 Clone

button

HDD LED LED Status

HDD1 HDD2 Erase Error 25% 50% 75% 100%

8 Erase-Secure operation

8.1 Power OFF

8.2 Power ON • •

8.3 HDD2 inserted

Erase started

• • • ON •

8.4 Erase

Operation

In progress

• W• Flash • Rolling Flash

8.5 Erase

Operation

Complete

• • ON • ON ON ON ON

8.6 Erase

Operation

Failed

• • OFF • Flash

-5-

English

Description

This HDD / SSD Docking Station in metal frame by Delock enables an external

connection of two 2.5″ or 3.5″ SATA HDDs / SSDs through the USB interface.

This solution does not requires an external enclosure since the HDD / SSD will be

plugged into the docking station directly. Furthermore the clone function enables

to copy the content of one HDD to another without using a PC. By the help of the

erase function, the data of the inserted memory can be deleted with 3 different

modes.

Specication

• Connectors:

2 x SATA 6 Gb/s 22 pin receptacle

1 x USB 3.0 Type-B female

1 x DC jack

• Chipset: JMicron JMS561U

• Function key:

1 x clone / erase button

1 x On / Off switch

• For 2.5″ and 3.5″ SATA HDD / SSD

• Suitable for all SATA HDDs / SSDs up to SATA 6 Gb/s

• Data transfer rate up to:

SuperSpeed 5 Gb/s,

Hi-Speed 480 Mb/s,

Full-Speed 12 Mb/s,

Low-Speed 1.5 Mb/s

• 2 x eject button

• LED indicator for power, access, copy and erase status

• Dimensions (LxWxH): ca. 151 x 109 x 59 mm

• Plug & Play

Power supply specication

• Wall power supply

• Input: AC 100 ~ 240 V / 50 ~ 60 Hz / 1 A

• Output: 12 V / 3 A

• Ground outside, plus inside

• Dimensions:

inside: ø ca. 2.1 mm

outside: ø ca. 5.5 mm

length: ca. 12.0 mm

-6-

English

System requirements

• Chrome OS

• Linux Kernel 4.9.4 or above

• Mac OS 10.13.6 or above

• Windows 7/7-64/8.1/8.1-64/10/10-64

• PC or laptop with a free USB Type-A port

Package content

• Dual Docking Station

• 1 x cable USB 3.0 A male to USB 3.0 B male, length ca. 1 m

• External power supply

• User manual

Safety instructions

• Protect the product against moisture

• Protect the product against direct sunlight

• Pay attention that the HDD can be hot when it is connected to the device.

Installation of the Docking Station

1. Start your Computer.

2. Connect the power supply to the DC jack of the Docking Station and connect

the power supply to the socket-outlet.

3. Plug the USB cable to the Docking Station and to a free USB port of your

computer.

4. Insert your 2.5″ or 3.5″ HDD into one of the slots of the Docking Station.

5. Switch on the Docking Station.

6. The HDD will be recognized by your computer as a drive and is ready to use.

If necessary you may need to set or partition your drive through the data

manager.

Clone Function

Note:

Make sure that the hard drive to which you want to transfer the data has the

same or higher capacity than the hard drive from which you want to copy.

All data which are on the target HDD will be overwritten during the copy

procedure! Therefore we recommend to save the old data before or to use an

empty memory card.

-7-

English

Clone Function without PC

1. Connect the power supply to the DC jack of the Docking Station and connect

the power supply to the socket-outlet.

2. Make sure that the USB cable is not connected.

3. Insert the HDD from which you want to copy the data into slot HDD 1 (Source).

4. Insert the HDD on which you want to save the data into slot HDD 2 (Target).

5. Turn the switch "PM CL/Er" to position "CL/Er".

6. After that you need to set the mode switch 1 and 2 to position "ON".

7. Switch on the Docking Station.

8. Press the clone button for about 3 sec. in order to activate the clone process.

9. The LED indicates a copy process.

10. The copy process is completed as soon as all LEDs ash orange.

Note:

If the clone process failed the LED HDD 2 lights up red.

Erase function without PC

Note:

The erase function can only be executed in the "Target" slot.

1. Connect the power supply to the DC jack of the Docking Station and connect

the power supply to the socket-outlet.

2. Make sure that the USB cable is not connected.

3. Insert the HDD on which you want to erase the data into slot HDD 2 (Target).

4. Turn the switch "PM CL/Er" to position "CL/Er".

5. After that you need to set the mode switch 1 and 2 to the required erase

mode. See picture and table below.

6. Switch on the Docking Station.

7. Press the clone button for about 3 sec. in order to activate the erase process.

8. The LED indicates the erase process.

9. The copy process is completed as soon as all LEDs ash orange.

-8-

English

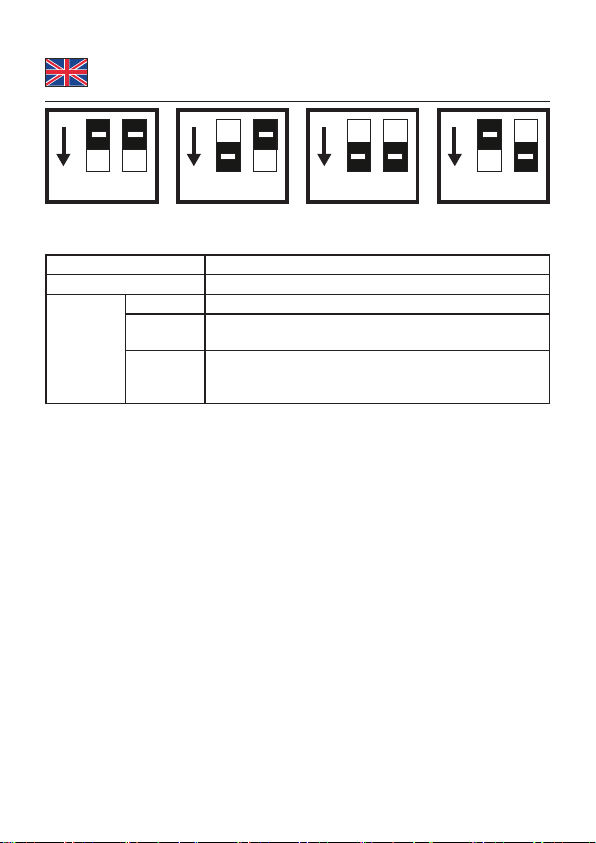

ON 12

Secure Random Clone All-0

Mode Operation Mode Description

Clone Fully backup data from HDD1 to HDD2.

Erase

All-0 Writing zero to all across the entire hard disk surface.

Random Writing zero or one randomly across the entire hard

disk surface.

Secure Send ATA secure erase command to HDD, then HDD

performs erasing operation itself.

Support Delock

If you have further questions, please contact our customer support

[email protected]

You can nd current product information on our homepage: www.delock.com

Final clause

Information and data contained in this manual are subject to change without

notice in advance. Errors and misprints excepted.

No part of this user manual may be reproduced, or transmitted for any purpose,

regardless in which way or by any means, electronically or mechanically, without

explicit written approval of Delock.

Edition: 12/2018

-9-

Deutsch

Kurzbeschreibung

Diese HDD / SSD Dockingstation im Metallrahmen von Delock dient zum

externen Anschluss von zwei 2.5″ oder 3.5″ SATA HDDs / SSDs über die USB

Schnittstelle. Durch diese Lösung wird kein externes Gehäuse benötigt, da die

HDD / SSD direkt in die Dockingstation eingesetzt wird. Zudem ermöglicht die

Klon Funktion, dass der Festplatteninhalt von einer Festplatte auf eine andere

Festplatte kopiert werden kann ohne Verwendung eines PCs. Mithilfe der Lösch-

Funktion können die Daten auf dem eingesetzten Speicher mit 3 verschiedenen

Modi gelöscht werden.

Spezikation

• Anschlüsse:

2 x SATA 6 Gb/s 22 Pin Buchse

1 x USB 3.0 Typ-B Buchse

1 x DC Strombuchse

• Chipsatz: JMicron JMS561U

• Funktionstasten:

1 x Klon- / Lösch-Taste

1 x Ein-/ Ausschalter

• Für 2.5″ und 3.5″ SATA HDDs / SSDs

• Für alle SATA HDDs / SSDs bis zu SATA 6 Gb/s geeignet

• Datentransferraten bis zu:

SuperSpeed 5 Gb/s,

Hi-Speed 480 Mb/s,

Full-Speed 12 Mb/s,

Low-Speed 1,5 Mb/s

• 2 x Auswurftaste

• LED Anzeige für Power, Zugriff, Kopier- und Löschstatus

• Maße (LxBxH): ca. 151 x 109 x 59 mm

• Plug & Play

Netzteilspezikation

• Steckernetzteil

• Eingang: AC 100 ~ 240 V / 50 ~ 60 Hz / 1 A

• Ausgang: 12 V / 3 A

• Masse außen, Plus innen

• Maße:

innen: ø ca. 2,1 mm

außen: ø ca. 5,5 mm

Länge: ca. 12,0 mm

-10-

Deutsch

Systemvoraussetzungen

• Chrome OS

• Linux Kernel 4.9.4 oder höher

• Mac OS 10.13.6 oder höher

• Windows 7/7-64/8.1/8.1-64/10/10-64

• PC oder Notebook mit einem freien USB Typ-A Port

Packungsinhalt

• Dual Dockingstation

• 1 x Kabel USB 3.0 A Stecker zu USB 3.0 B Stecker, Länge ca. 1 m

• Externes Netzteil

• Bedienungsanleitung

Sicherheitshinweise

• Produkt vor Feuchtigkeit schützen

• Produkt vor direkter Sonneneinstrahlung schützen

• Achten Sie darauf, dass die Festplatte am Gerät sehr heiß sein könnte.

Installation der Dockingstation

1. Starten Sie Ihren Computer.

2. Schließen Sie das Netzteil an die DC Buchse der Dockingstation an und

stecken Sie das Netzteil in die Steckdose.

3. Stecken Sie das USB Kabel an die Dockingstation und an einen freien USB

Port Ihres Computers.

4. Setzen Sie Ihre 2.5″ oder 3.5″ HDD einfach in den jeweiligen Schacht der

Dockingstation.

5. Schalten Sie die Docking Station ein.

6. Die Festplatte wird von Ihrem Computer als Laufwerk erkannt und kann nun

verwendet werden. Gegebenenfalls müssen Sie Ihre Laufwerke über den

Datenträgermanager einrichten bzw. partitionieren.

Klon Funktion

Hinweis:

Achten Sie darauf das Ihre Festplatte, auf welche Sie die Daten kopieren

möchten mindestens die gleiche oder eine höhere Kapazität hat als die Festplatte

von der Sie kopieren möchten.

Alle Daten, die sich auf der Ziel-Festplatte benden, werden beim Kopiervorgang

überschrieben! Daher ist es empfehlenswert entweder eine leere Speicherkarte

zu verwenden oder die Daten vorher zu sichern.

Tabla de contenidos

Otros manuales de Estación de acoplamiento de DeLOCK

DeLOCK

DeLOCK 64000 Manual de usuario

DeLOCK

DeLOCK 64177 Manual de usuario

DeLOCK

DeLOCK 87743 Manual de usuario

DeLOCK

DeLOCK 63957 Manual de usuario

DeLOCK

DeLOCK 87721 Manual de usuario

DeLOCK

DeLOCK 87731 Manual de usuario

DeLOCK

DeLOCK 87895 Manual de usuario

DeLOCK

DeLOCK 87772 Manual de usuario

DeLOCK

DeLOCK 64178 Manual de usuario

DeLOCK

DeLOCK SuperSpeed 61858 Manual de usuario

DeLOCK

DeLOCK 63205 Manual de usuario

DeLOCK

DeLOCK 62661 Manual de usuario

DeLOCK

DeLOCK 63958 Manual de usuario

DeLOCK

DeLOCK SuperSpeed 87728 Manual de usuario

DeLOCK

DeLOCK 87771 Manual de usuario

DeLOCK

DeLOCK 87742 Manual de usuario

DeLOCK

DeLOCK 88017 Manual de usuario

DeLOCK

DeLOCK 87297 Manual de usuario

DeLOCK

DeLOCK 87683 Manual de usuario

DeLOCK

DeLOCK 64098 Manual de usuario

DeLOCK

DeLOCK 87865 Manual de usuario

DeLOCK

DeLOCK Thunderbolt 3 Manual de usuario

DeLOCK

DeLOCK 88050 Manual de usuario

Manuales populares de Estación de acoplamiento de otras marcas

Sony

Sony Dream Machine XDR-DS12iP Manual de usuario

Acer

Acer USB Type-C Dock II Manual de usuario

ATEN

ATEN UC-2000 Manual de usuario

Xcellon

Xcellon HDD-202 Manual de usuario

Dok

Dok CR09 Manual de usuario

Philips

Philips BTM630/12 Manual de usuario

IOGear

IOGear Travel Pro GUD3C09 Manual de usuario

RKI

RKI SDM-E2 Manual de usuario

iHome

iHome iP15 Manual de usuario

VITURE ONE

VITURE ONE MOBILE DOCK Manual de usuario

Lindy

Lindy 42984 Manual de usuario

CipherLab

CipherLab 8001 Manual de usuario

Pyle

Pyle PIPDSP2 Manual de usuario

Avol

Avol AS2350 Manual de usuario

Datalogic

Datalogic JoyaTouch Manual de usuario

Philips

Philips DC190/79 Manual de usuario

Targus

Targus DOCK315EUZ Manual de usuario

Akasa

Akasa DuoDockX3 AK-DK08U3-BK Manual de usuario
