Danfoss SH-E01 Manual de usuario

Electronic Solar Heat Regulator

SH-E01

User Guide

Danfoss Heating

MAKING MODERN LIVING POSSIBLE

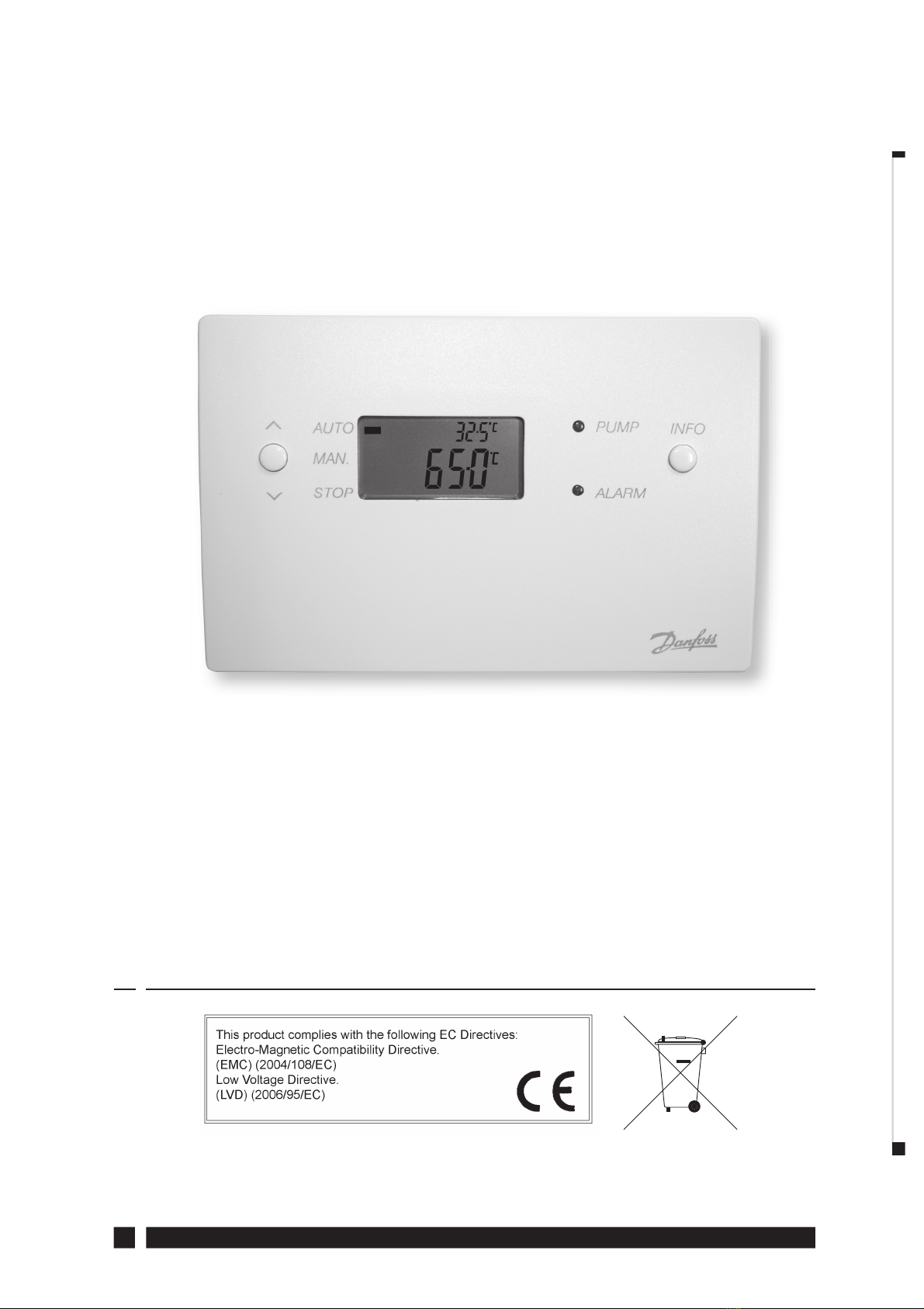

SHE01

SH-E01

Electronic Solar Heat Regulator

For a large print version of these instructions

please call Marketing on 0845 121 7400.

Danfoss can accept no responsibility for possible errors in catalogues, brochures, and other

printed material. All trademarks in this material are property of the respective companies.

Danfoss Heating 3

Thank you for buying a Danfoss product

Wir bedanken uns, dass Sie sich für ein Danfoss Produkt

entschieden haben

Tak fordi du købte et Danfoss produkt

Merci d’avoir choisi les produits Danfoss

Gracias por adquirir productos Danfoss

Obrigado por comprar um produto Danfoss

SHE01

Index

1.0 Basics

1.1 Description of Function...................................................................5

1.2 Temperature Display.........................................................................5

2.0 Advanced

2.1 Power Failure.......................................................................................6

2.2 Forced Cooling....................................................................................6

2.3 Regulator Fault Display....................................................................6

2.4 Solar Heat Output..............................................................................6

2.5 Solar Heat In Europe.........................................................................7

2.6 Solar Heat is For Free ........................................................................7

Danfoss Heating 5

1.0 Basics

1.1 Description of function

The regulator controls the heat transmitted from the solar collector

to the utility water tank.

The pump of the solar heat installation is controlled automatically via

temperature sensors.

LEDs

Green LED indicates the pump is running

Red LED indicates fault INFO

This button is used

to switch between

the two modes:

Temperature or

solar heating

output

PUMP

This button is used to switch between pump operation patterns:

AUTO Automatic operation of circulation pump Normal operation

MAN Circulations pump runs continuously Used e.g. for service

STOP The pump does not run Used e.g. for service

1.2 Temperature display

The display shows either temperature or solar heat output. Select

by pressing the INFO button. If temperature is displayed, the

temperature is given at both the solar collector and the bottom of the

hot-water tank. The solar collector installation is in operation when

the temperature of the solar collector is higher than the temperature

of the hot-water tank.

Temperature in hot-water tank

Temperature in solar collector

SHE01

2.0 Advanced

2.1 Power Failure

In case of power failure, the regulator remembers the accumulated

solar heat output and the days counter for 24 hours. The pump mode

setting is also retained.

2.2 Forced cooling

If the temperature of the hot-water tank exceeds 90°C, the pump will

run until the hot water has been cooled to 60°C. The pump must be

on AUTO.

2.3 Regulator fault display

If the temperature sensors have a fault, this is shown by the red LED

being lit and F1 or F2 ﬂashing. Call in the installer.

If the red LED is lit and the tank temperature ﬂashes at the same time,

the temperature of the hot-water tank may be too high. If this state

continues, call your installer.

2.4 Solar Heat Output

Days counter

Solar heat output

Solar Heat Output

Gives the performance of the solar heat installation. The ﬁgure is

calculated on the basis of the diﬀerence between the temperature

in the solar collector and the temperature in the tank, as well as the

time in which the pump is running in AUTO.

Max. display value is 2999.

Danfoss Heating 7

Days Counter

Gives the number of days for which the solar heat output has been

calculated. The max. calculation covers 30 days.

Automatic reset of Solar Heat Output and Days Counter is eﬀected

when the days counter reaches 30.

A manual reset can be made by pressing the INFO button for 3

seconds.

2.5 Solar Heat In Europe

The graph indicates the amount of solar heat per month that can be

expected in diﬀerent regions of Europe.

2.6 Solar heat is free - go for it!

The performance of the solar heat system relates directly to the

amount of hot water used. The higher consumption the better

performance.

During longer periods of absence, eg. during summer holidays, in

which plenty of free solar heat may be expected, one might observe

that the performance is below average.

SHE01

Index

1.0 Das Wesentliche

1.1 Funktionsbeschreibung ..................................................................9

1.2 Temperaturanzeige...........................................................................9

2.0 Fortgeschritten

2.1 Netzausfall......................................................................................... 10

2.2 Zwangskühlung .............................................................................. 10

2.3 Regler-Fehleranzeige..................................................................... 10

2.4 Solarwärmeleistung....................................................................... 10

2.5 Geschätzte Solarwärme in Europa ..............................................7

2.6 Solarwärme ist frei - bedienen Sie sich!.....................................7

Danfoss Heating 9

1.0 Das Wesentliche

1.1 Funktionsbeschreibung

Der Regler regelt die vom Solarkollektor in den Warmwasserspeicher

abgegebene Wärme.

Die Umwälzpumpe der Solaranlage wird automatisch von

Temperatursensoren geregelt (Auto).

LEDs

Grüne LED: Pumpe läuft

Rote LED: Fehler

INFO

Umschalter für die

Anzeigemodi

Temperatur

und

Solarwärmeleistung

PUMPE

Umschalter für die Pumpenbetriebsmodi:

AUTO Automatischer Umwälzpumpenbetrieb, Normalbetrieb

MAN Dauerbetrieb der Umwälzpumpe, z.B. Betrieb bei Wartung

STOP Pumpe läuft nicht, z.B. Betrieb bei Wartung

1.2 Temperaturanzeige

Das Display zeigt entweder die Temperaturen oder die

Solarwärmeleistung an. Die Umschaltung erfolgt mit der INFO-Taste.

Bei Temperaturanzeige werden die Temperaturen im Solarkollektor

und im Warmwasserspeicher angezeigt.

Die Solaranlage arbeitet, wenn die Temperatur im Solarkollektor

höher als im Warmwasserspeicher ist.

Temperatur im

Warmwasserspeicher

Temperatur im Solarkollektor

SHE01

2.0 Zusätzliche Funktionen

2.1 Netzausfall

Bei Netzausfall hält der Regler die kumulierte Solarwärmeleistung

und den Inhalt des Tageszählers für 24 Stunden gespeichert. Auch

die Einstellung des Pumpenmodus bleibt erhalten.

2.2 Zwangskühlung

Wenn die Temperatur im Warmwasserspeicher 90 °C übersteigt, läuft

die Pumpe, bis die Wassertemperatur auf 60 °C gesunken ist. Die

Pumpe muss sich hierfür im Modus AUTO beﬁnden.

2.3 Regler-Fehleranzeige

Ein Fehler der Temperatursensoren wird durch die leuchtende rote

LED bei blinkender Anzeige von „F1“ bzw. „F2“ angezeigt. Bitte

Installateur benachrichtigen.

Leuchtet die rote LED bei gleichzeitig blinkender

Speichertemperaturanzeige, so kann die Temperatur im

Warmwasserspeicher zu hoch sein. Dauert dieser Zustand an,

benachrichtigen Sie bitte Ihren Installateur.

2.4 Solarwärmeleistung

Tageszähler

Solarwärmeleistung

SOLARWÄRMELEISTUNG

Zeigt die Leistung der Solaranlage an. Der Anzeigewert wird auf

der Basis der Temperaturdiﬀerenz zwischen Solarkollektor und

Warmwasserspeicher sowie der Pumpenlaufzeit im Modus AUTO

berechnet.

Der maximale Anzeigewert beträgt 2999 (°C x h).
