Danfoss VHX-DUO Manual de instrucciones de instalación

⇐

⇒

Fittings for Soft steel

and copper tube

M4 Hex

“A”

“A” + “B” “A” + “B”

“B”

CD-ST 013R9431 VI.UY.B1.02 © Danfoss 01/2006 1

Mounting guide

Danfoss VHX-DUO valve set for wall connection

DK: Valgfri termostattilslutning, V eller H.

Vigtigt: Returﬂow nærmest termostaten.

F : Montage libre de l’élément thermostatique (gauche ou droit)

Retour radiateur toujours du côté de l’élément thermosta-

tique

NL: Vrije keuze van plaatsing thermostatisch element (links of

rechts) - retour radiator altijd aan thermostaatzijde!

D : Fühlerelement wahlweise rechts oder links montierbar.

Wichtig: Rücklaufanschluss immer auf der Fühlerseite!

GB: Free connection (left or right) - return always on thermostat

side

DK : Monter ventilen løst på radiatoren og mål afstand “A” fra

ventil til væg .

F : Déposez le radiateur sur une surface plane (sol). Placez la van-

ne (ne pas ﬁxer) et mesurez la distance “A” entre la vanne et

le sol.

NL: Leg de radiator op een vlak oppervlak (vloer). Plaats het

kraanhuis (los) en meet de afstand “A” van kraanhuis tot

vloer.

D : Montieren Sie das Ventil am Heizkörper und messen Sie den

Wandabstand “A”

GB: Place radiator on ﬂoor, with mounted brackets, - ﬁt valve

(loose) and measure distance “A” from valve to ﬂoor.

DK: Montér vægtilslutningsrørene og afkort til afstand “A”+”B”

F : Placez les tubes de liaison dans le mur et coupez à partir de :

distance “A”+”B”

NL: Plaats de verbindingsbuizen in de muur en snij : afstand

“A”+”B”

D : Montieren Sie die Wandanschlussverbindungen und kürzen

Sie auf das benötigte Maß “A”+”B”

GB: Fit cu-tube in wall and cut: Length = “A”+”B”

DK: Anbring radiatoren så ventilen styres på tilslutningsrørene.

F : Montez la vanne sur les tubes de liaison et ﬁxez-là

NL: Breng het kraanhuis aan op de verbindingsbuizen en maak

vast

D : Setzen Sie den Heizkörper mit dem Ventil auf die Anschluss-

rohre.

GB: Use hexagon pads in valve inlets to align radiator on pipes

DK: Markér position for radiatorbeslag

F : Indiquez la place des supports du radiateur et montez le

radiateur selon les instructions du fabricant

NL: Markeer de plaats van de radiatorsteunen en monteer de

radiator zoals voorgeschreven door de fabrikant

D : Zeichnen Sie die Wandhalterungen an und montieren Sie

den Heizkörper.

GB: Mark position of brackets and mount radiator

Dim. Danfoss Code “B” (mm)

8 013G4108 18

10 013G4110 18

12 013G4112 18

14 013G4114 18

15 013G4115 24

16 013G4116 24

12X1,1 013G4143 16

12X2 013G4142 16

14X2 013G4144 16

15X2,5 013G4147 16

16X2 013G4146 16

12X2 013G4172 16

14X2 013G4174 16

16X2 013G4176 16

Fittings for VPE PEX

tubes

Fittings for Alupex

tubes

⇒

⇐

Min. 20 30 40 50 oC

1 2 3 4

Presetting

8 12 16 20 24 28 °C

0 * I II III IIII

M4 Hex

RAX RTX

CD-ST 013R9431 VI.UY.B1.02 © Danfoss 01/2006 2

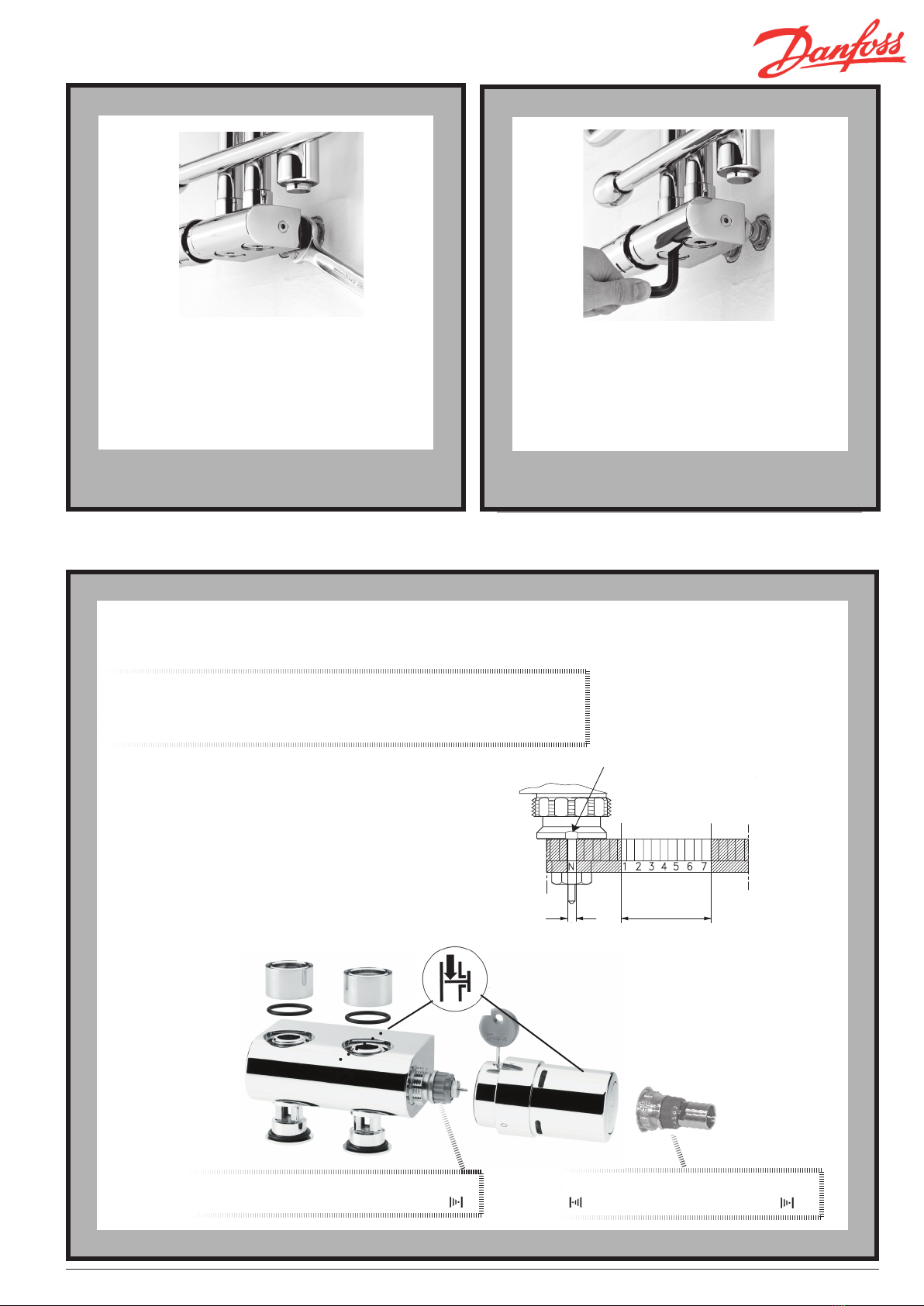

DK: Fastspænd ventilen mod radiatoren

F : Fixez la vanne sur le radiateur

NL: Maak het kraanhuis vast op de radiator

D : Ziehen Sie das Ventil am Heizkörper fest.

GB: Tighten valve to radiator

DK: Forindstil ventilen og montér termostaten

F : Réglez la valeur kv et placez l’élément thermostatique sur la

vanne, si ce n’est pas encore fait

NL: Stel de kv-voorinstelling in en plaats de radiatorthermostaat

op het kraanhuis indien dit nog niet het geval is

D : Zum abschluss der Installation werden die Ventile

voreingestellt und die Fühlerelemente montiert.

GB: Kv preset valve and connect thermostat if not already done

Technical data

Presetting and kv-values for Xp = 0.5 -2K

Valve setting 1 2 3 4 5 6 7 N

kv- value (m3/h) 0.12 0.15 0.20 0.25 0.30 0.36 0.42 0.49

Factory setting

DK: Anbring klemforskruningerne og spænd tæt

F : Fixez les connections

NL: Schroef de klemverbindingen vast

D : Befestigen Sie die Druckschrauben der Anschlussrohre.

GB: Place ﬁtting on pipes and tighten into valve

Setting mark

Towards wall
