Custom Audio Electronics Vision15 Pro Suplemento
Italiano / English
GUIDA RAPIDA
SHORT GUIDE
Vision15 Pro
Grazie per aver scelto
un prodotto Custom®
Thank you for choosing
a Custom®product
1 2 3 4 5
BOX CONTENTS
Remove the device from its carton being careful not to damage the packing material so
that it may be re-used if the device is to be transported in the future. Make sure that all the
components illustrated below are present and that there are no signs of damage. If there
are, contact customer service.
1. Device
2. Documentation (Short guide)
3. Power supply cable
4. Power supply
5. RJ45-DB9 serial cable converter (x2)
CONTENUTO DELLA CONFEZIONE
Rimuovete il dispositivo dal cartone, facendo attenzione a non danneggiare il materiale di
illustrati in seguito e che essi non siano danneggiati. In caso contrario contattate il servizio
di assistenza.
1. Dispositivo
2. Documentazione (Guida rapida)
3. Cavo di alimentazione
4.
5. Cavo convertitore seriale RJ45-DB9 (x2)
ITALIANO ENGLISH
4
16
7 8 9 12 15116 10 13 14
321 5
DESCRIZIONE DISPOSITIVO
1. Supporto
2. Tasto ON/OFF / LED di stato
3. Schermo touch
4. Predisposizione per lettore carte
elettroniche
5. Tasto ON/OFF
6. Porta alimentazione
7.
8. Porta COM3
9. Porta USB 3.0
10. Porta COM (x2)
11. Porta USB 2.0 (x2)
12. Porta Ethernet
13. Porta USB 2.0 (x2)
14. Porta cassetto rendiresto
15.
16. Predisposizione lettore impronte
digitali
DEVICE DESCRIPTION
1. Support
2. ON/OFF key / Status LED
3. Touch screen
4. Set-up for electronic card reader
5. ON/OFF key
6. Power supply port
7.
8. COM3 port
9. USB 3.0 port
10. COM port (x2)
11. USB 2.0 port (x2)
12. Ethernet port
13. USB 2.0 port (x2)
14. Cash drawer port
15.
16.
5
12
VIn 19Vdc
IN DC 12V 7.5A
ACCENSIONE
1. Collegare l'alimentatore in dotazione al dispositivo e alla presa di rete. Utilizzare il tipo
di alimentazione elettrica indicato sull'etichetta del dispositivo.
2.
TURN ON
1. Connect the power supply cable (included) to the device and the mains outlet. Use the
type of electrical power supply indicated on the device label.
2. Turn the device on pressing the ON/OFF key.
ITALIANO ENGLISH

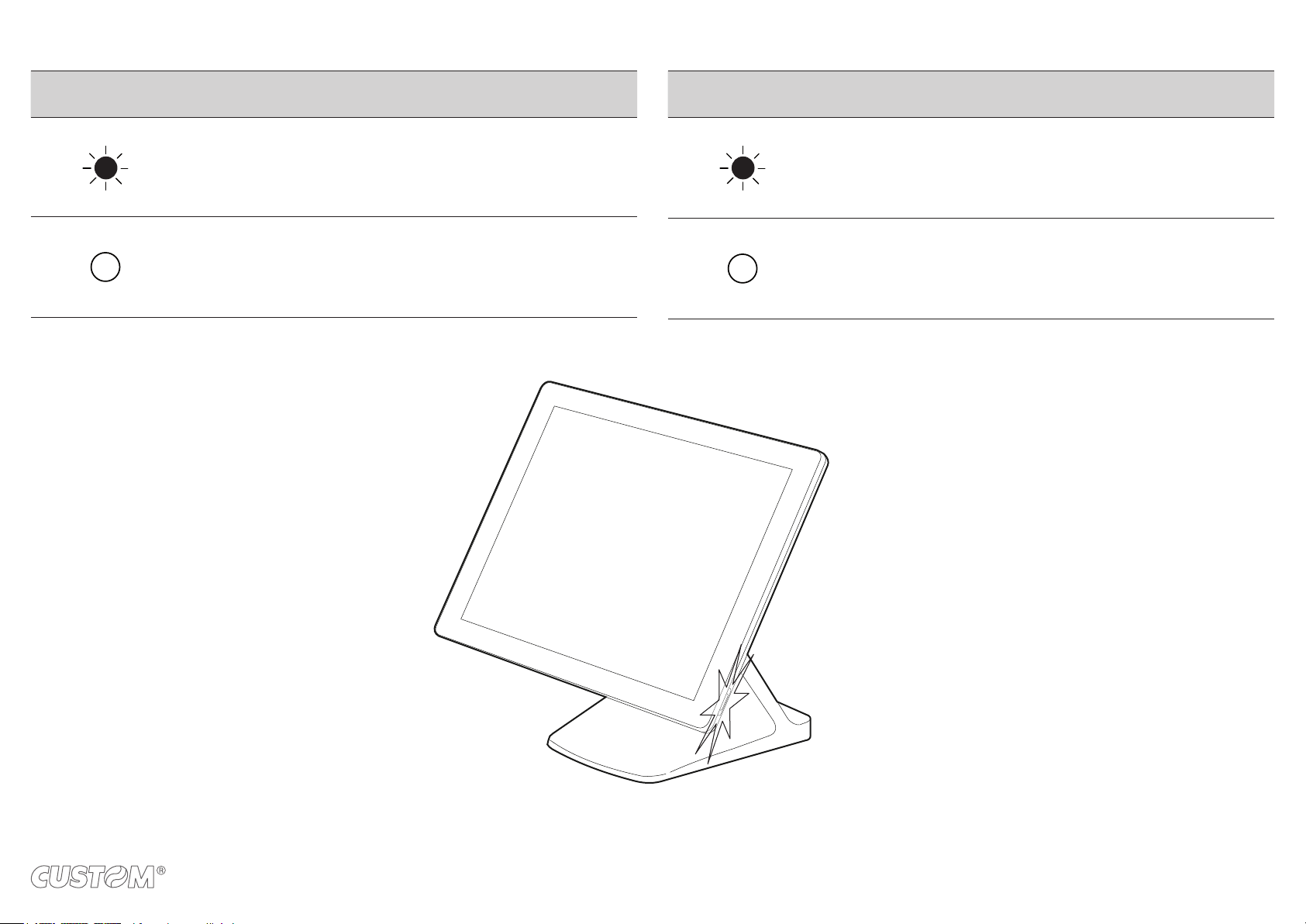

SEGNALAZIONI DI STATO
DESCRIZIONE
ON
OFF DISPOSITIVO SPENTO
STATUS MESSAGES
DESCRIPTION
ON DEVICE ON
OFF DEVICE OFF
7
USB 2.0
USB 3.0
COM 3
COM 2 /COM 1
LAN
VGA
CASSETTO RENDIRESTO /
CASH DRAWER
USB 2.0
COLLEGAMENTI CONNECTIONS
ITALIANO ENGLISH
12 3
ON
Alcohol, solvent
5 min.
ON
Alcohol, solvent
H
2
O
PULIZIA
1. Scollegare il cavo di alimentazione e attendere qualche minuto per permettere allo
schermo di arrivare alla temperatura ambiente.
2. Pulire il dispositivo utilizzando aria compressa o un panno morbido.
3.
con acqua.
CLEANING
1. Disconnect the power supply cable and wait a few minutes to allow the screen to get
to room temperature.
2. To clean the device use compressed air or a soft cloth.
3. Gently wipe the screen with a soft cloth slightly moistened with water.
9
SPECIFICHE TECNICHE
Supporto CPU
Modello Vision15 PRO
CPU Integrated
Modello Vision15 PRO i5
CPU Integrated
Memoria sistema 1x DDR3L SO-DIMM up to 8GB
Modello D36
Modello D86U
Interfacce
Porta COM (x3)
Porta USB 3.0
Porta USB 2.0 (x4)
Porta Ethernet (10/100/1000)
porta cassetto rendiresto (12V /24V)
Dimensione 15” TFT (LVDS)
Risoluzione 1024 x 768
Luminosità 300 nits
Tensione di alimentazione da 100 Vac a 240 Vac
Frequenza
Output
Potenza 65 W
TECHNICAL SPECIFICATIONS
CPU support
Vision15 PRO model
CPU Integrated
Vision15 PRO model i5
CPU Integrated
System memory 1x DDR3L SO-DIMM up to 8GB
Graphic memory
D36 model
D86U model
Interfaces
COM port (x3)
USB 3.0 port
USB 2.0 port (x4)
Ethernet port (10/100/1000)
Cash drawer port (12V /24V)
Dimension 15” TFT (LVDS)
Resolution 1024 x 768
Brightness 300 nits
Power supply voltage from 100 Vac to 240 Vac
Frequence
Output
Power 65 W
ITALIANO ENGLISH
