Corsair Carbide Series 270R Manual de usuario

INSTALLATION GUIDE

CARBIDE SERIES 270R

Case Specifications

460mm

509mm

210mm

Length...........................................................................mm

Width ............................................................................mm

Height ...........................................................................mm

MaximumGPULength...........................................mm

MaximumCPUHeight............................................mm

MaximumPSULength............................................mm

Accessory Kit Contents

x16

Fan screws (short) MBD/HDD screws

x16

ODD/SSD screws

x16

Motherboard standoffs

x1

Cable ties

x6

Long fan screws

x8

HDD screws for HDD tray

x8

CARBIDE SERIES 270R

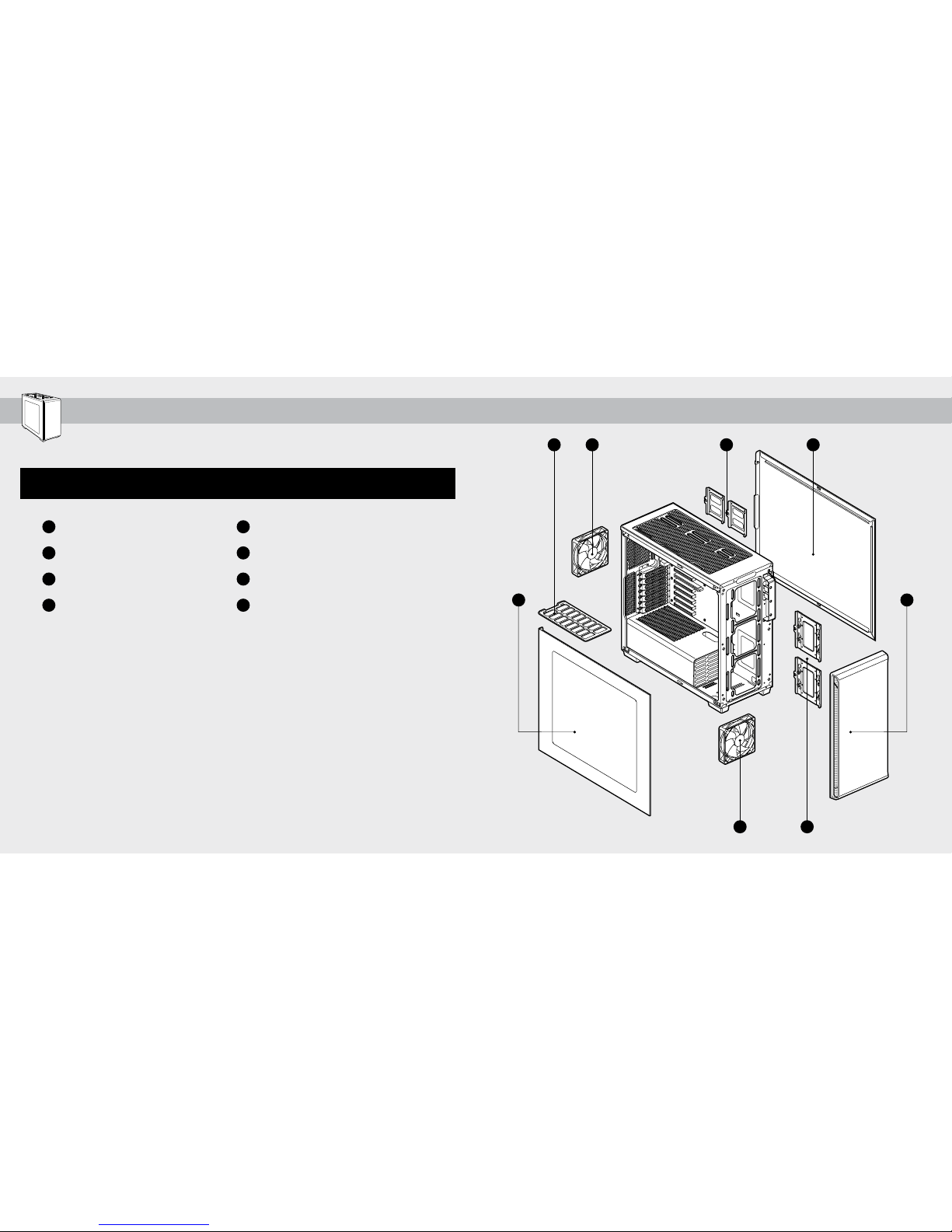

Case Features

A

D

Windowed Side Panel

A

120mm Fan

C

PSU Dust Filter

E

Removable SSD Trays

G

Solid Side Panel

B

120mm LED Fan (Windowed Version Only)

D

Removable HDD Trays

F

Front Bezel

H

BCE

F

G

H

CARBIDE SERIES 270R

Installing the Motherboard

Removing the Side Panels

CARBIDE SERIES 270R

Installing SSDs

Installing HDDs

CARBIDE SERIES 270R

Installing PSU Installing PCI-E Cards

CARBIDE SERIES 270R

Installing the Front I/O Connectors

USB 3.0

HD AUDIO RESET SW POWER LED +

POWER LED –POWER SW HDD LED

Removing the Front Bezel

CARBIDE SERIES 270R

Frequently Asked Questions

1. Does the polarity matter with the I/O panel’s power and reset header?

No, only the LED headers.

2. Where can I mount a fan?

Fan Mount Locations

Front 3x120mm / 2x140mm

To p 2x120mm / 140mm

Rear 120mm
