ISTRUZIONI DI MONTAGGIO / MOUNTING INSTRUCTIONS

Servocomandi per valvole

Valve actuators MVH

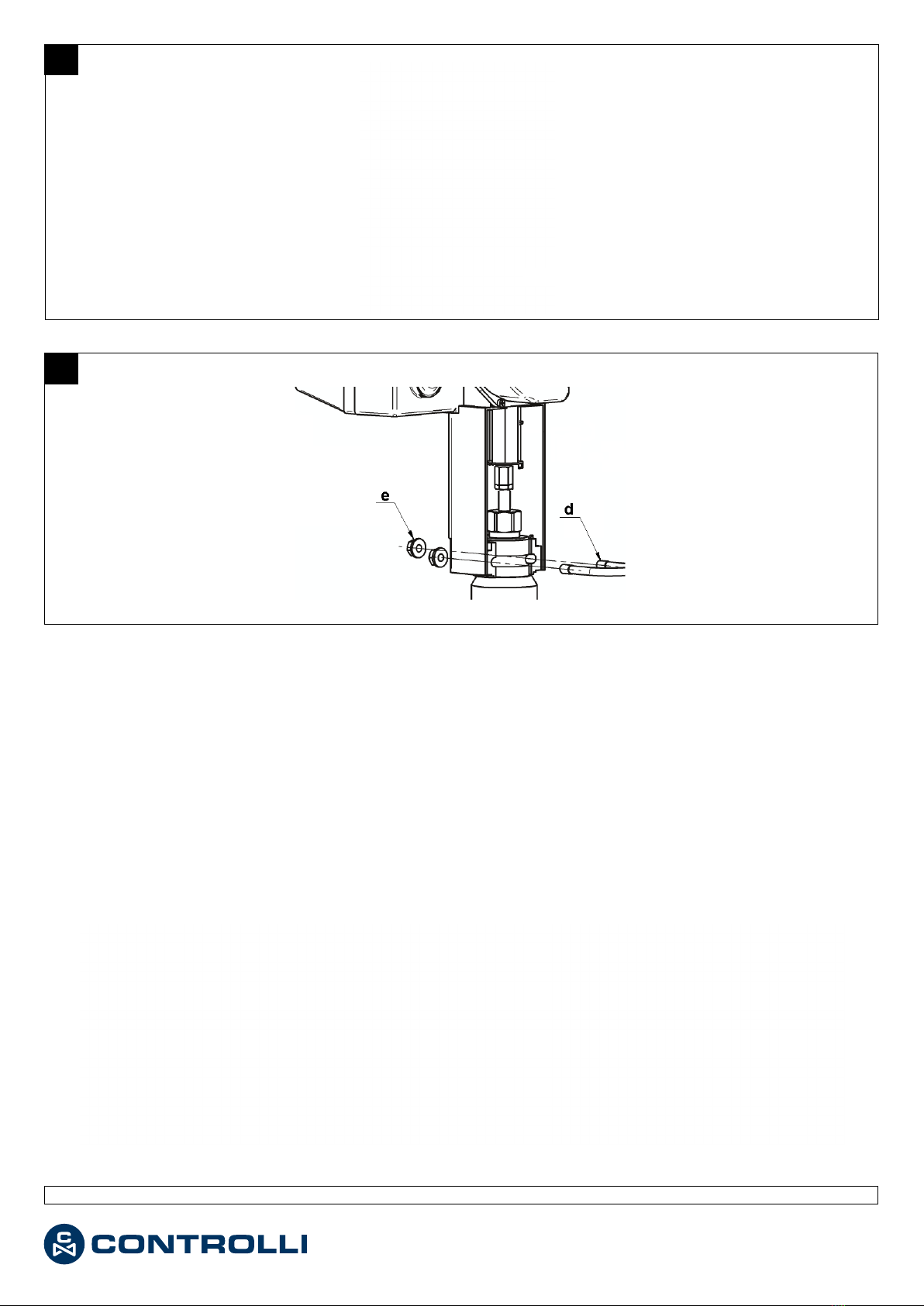

Assemble the actuator to the valve

by U-bolt (d) and the two nuts (e)

without locking the nuts.

Accoppiare il servocomando alla

valvola mediante la forcella (d) e

i due dadi (e) ma senza bloccare

i dadi.

Per/For MVH26/36/46/56/66

Per valvole corsa 16 e 25mm

• Abbassare lo stelo della valvola;

• bloccare la prolunga stelo c sulla

cremagliera in posizione tutta alzata

interponendo il disco indice a, la

rondella dentellata b ed il dado f

posizionato a circa metà della pro-

lunga stessa.

Per valvole corsa 45mm

• Abbassare lo stelo della valvola;

• bloccare la prolunga stelo c sulla

cremagliera in posizione tutta alzata

interponendo il disco indice ae la

rondella dentellata b.

For valve with 16 and 25mm stroke

• Lower the valve stem i

• lock the stem extension c on the

rack completely retracted placing

the indicator disk a, the jagged

washer b and the nut f positioned

half of the extension itself.

For valves with 45mm stroke

• Lower the valve stem;

• lock the stem extension c on the

rack completely retracted placing

the indicator disk a and the jagged

washer b.

Il uido all’interno della valvola può essere

molto caldo. Prima di rimuovere il servoco-

mando o aprire la valvola, assicurarsi che

il uido sia isolato e togliere pressione alla

valvola. L’operazione dev’essere eseguita

da personale esperto.

Attenzione: Non utilizzare il

servocomando disaccoppiato dalla

valvola.

Hot media hazard. Before removing actua-

tor from valve or opening the valve, ensure

that the valve control medium is isolated

and remove the pressure. Work must only

be carried out by a competent engineer.

Attention: do not use the actuator

disassembled from the valve.

1aEmissione / 1st Issue rev. b 12/19 TM DIM156

1aEmissione / 1st Issue rev. c 09/2020 1 DIM156

By rotating the manual override

knob, lower the stem extension until

it reaches the valve stem, then rotate

the actuator to screw the stem into

the extension. Tighten the locknut on

the stem and lock the two nuts on

the U-bolt.

Ruotando la manopola del comando

manuale, far scendere la prolunga

stelo no a raggiungere lo stelo della

valvola, quindi ruotare il servocoman-

do per avvitare lo stelo nella prolunga.

Bloccare il controdado presente sullo

stelo e stringere i due dadi sulla forcella

per bloccare il servocomando.

Per/For MVH36A

• Alzare lo stelo della valvola;

• bloccare la prolunga stelo c sulla

cremagliera in posizione tutta alzata

interponendo il disco indice ae la

rondella dentellata b.

• Rise the valve stem;

• lock the stem extension c on the

rack completely retracted placing

the indicator disk a and the jagged

washer b.

Assemble the actuator to the valve

by U-bolt (d) and the two nuts (e)

without locking the nuts.

Accoppiare il servocomando alla

valvola mediante la forcella (d) e

i due dadi (e) ma senza bloccare

i dadi.

Per valvole corsa 16 e 25mm

• Alzare lo stelo della valvola;

• bloccare la prolunga stelo c sulla

cremagliera in posizione tutta alza-

ta interponendo il disco indice a, la

rondella dentellata b ed il dado f

posizionato a circa metà della pro-

lunga stessa.

• Rise the valve stem;

• lock the stem extension c on the rack

completely retracted placing the

indicator disk a, the jagged washer

b and the nut f positioned half of the

extension itself.

For valve with 16 and 25mm stroke

• Alzare lo stelo della valvola;

• bloccare la prolunga stelo c sulla

cremagliera in posizione tutta alza-

ta interponendo il disco indice a,

la rondella dentellata b ed il dado

f posizionato a circa metà della

prolunga stessa.

• Rise the valve stem;

• lock the stem extension c on the

rack completely retracted placing

the indicator disk a, the jagged

washer b and the nut f positioned

half of the extension itself.

1aEmissione / 1st Issue rev. c 09/2020 2 DIM156

• Togliere il coperchietto e ruotare

il perno in senso orario facendo

fuoriuscire la cremagliera di quanto

basta per accoppiarla con lo stelo

della valvola; il perno può essere

bloccato incastrando una chiave

a forchetta come indicato in gura

• Ruotare il servocomando per avvi-

tare la prolunga sullo stelo della val-

vola, quindi bloccarla stringendo il

dado presente sullo stelo.

• Stringere i due dadi sulla forcella

per bloccare il servocomando.

• Togliere la chiave dal perno e mon-

tare il coperchietto.

• Raise the valve stem.

• Remove the cover and rotate the

pivot clockwise so that the rack

comes out for assembling it with the

valve stem; the pivot can be locked

by a spanner as shown in the picture.

• Rotate the actuator to screw the

extension on the valve stem, so lock

it tightening the nut on the stem.

• Tighten the two nuts on the U-bolt to

lock the actuator.

• Remove the key from the pivot and

mount the small cap.

Per/For MVH36C

Per valvole corsa 16 e 25mm

• Abbassare lo stelo della valvola;

• bloccare la prolunga stelo c sulla

cremagliera in posizione tutta

abbassata interponendo il disco

indice a, la rondella dentellata b ed

il dado f posizionato a circa metà

della prolunga stessa.

For valve with 16 and 25mm stroke

• Lower the valve stem;

• lock the stem extension c on the rack

completely extended placing the

indicator disk a, the jagged washer

b and the nut f positioned half of the

extension itself.

Per valvole corsa 45mm

• Abbassare lo stelo della valvola;

• bloccare la prolunga stelo c sulla

cremagliera in posizione tutta

abbassata interponendo il disco

indice ae la rondella dentellata b.

For valves with 45mm stroke

• Lower the valve stem;

• lock the stem extension c on the

rack completely extended placing

the indicator disk a and the jagged

washer b.

• Togliere il coperchietto.

• Ruotare il perno in senso antiorario

di 1/2 giro e bloccarlo incastrando

una chiave a forchetta come indi-

cato in gura.

• Remove the cover.

• Rotate the pivot 1/2 turn coun-

ter-clockwise and lock it by a span-

ner as shown in the picture.

1aEmissione / 1st Issue rev. c 09/2020 3 DIM156

Screw the extension on the valve stem

until the groove on the actuator base

coincides with the one on the valve,

then lock the extension tightening the

nut on the stem. In case the two bases

do still not coincide, rotate the pivot until

it happens.

Avvitare la prolunga stelo sullo stelo della

valvola no a che la gola alla base del

servocomando coincida con quella

presente sulla valvola, quindi bloccare

la prolunga stringendo il dado presente

sullo stelo. Nel caso in cui, ad avvitamen-

to completato, le due gole non coinci-

dano ancora, ruotare il perno in senso

antiorario nché non coincideranno.

Accoppiare il servocomando

alla valvola mediante la forcel-

la (d) e i due dadi (e) ma senza

bloccare i dadi.

Assemble the actuator to the

valve by U-bolt (d) and the

two nuts (e) without locking

the nuts.

Gola / Groove

TARATURA CORSA SERVOCOMANDO (solo per MVH36/36A-

C/56)

• Svitare le viti di ssaggio sul coperchio e toglierlo.

• Utilizzando un cacciavite, agire sugli intagli presenti sugli

alberini dei due potenziometri ruotando in senso antiorario

il potenziometro destro e in senso orario il potenziometro

sinistro no al loro scontro meccanico.

• Agendo sulla manopola del comando manuale indicata

in g. 3 portare il disco indice ad entrambi gli estremi della

corsa e posizionarvi quindi i rispettivi indici mobili.

ACTUATOR STROKE CALIBRATION (only for MVH36/56)

• Loosen the locking screws located on the cover and put

it off.

• Using a screwdriver, turn counter-clockwise the right

potentiometer and clockwise the left one up to their

mechanical stop.

• Acting on the manual knob, as shown in g. 3, bring the

indicator disk to both stroke ends and position the related

adjustable indicators.

POSIZIONI DI MONTAGGIO / MOUNTING POSITIONS

1aEmissione / 1st Issue rev. c 09/2020 4 DIM156

COLLEGAMENTI ELETTRICI

Effettuare i collegamenti elettrici in conformità alle norme

vigenti e usando conduttori con sezione max 2,5 mm2.

Seguire le indicazioni utilizzando appositi morsetti (capicorda)

sui li di alimentazione in modo da prevenire contatti acciden-

tali tra cavi a differente voltaggio in caso di errata installazione.

Installare sulla linea di alimentazione un dispositivo di protezio-

ne conforme alle norme vigenti con soglia di intervento da 125

mA e con apertura contatti di almeno 3 mm (non compreso

nella fornitura).

ELECTRICAL CONNECTIONS

Perform the connections in compliance with existing rules and

using max 2,5 mm2cross section wires.

Follow the instructions by using wire terminals on power supply

wires in order to prevent accidental contacts between cables

at different voltages in case of wrong installation. On the power

supply line install a protection device compliant to existing rules

with a 125 mA intervention threshold and a minimum 3 mm

contact opening. The device is not supplied with the product.

MORSETTIERE

MVH36/56 (24 Vac)

MVH36A/C (24 Vac)

MVH26 (230 Vac)

MVH46 (24 Vac)

MVH66 (110 Vac)

L1 Fase Alimentazione

L2 Neutro 24V~+ 10%

M Comune

V+ Uscita +15 V (1)

Y Segnale di comando (2)

S1 Comune analogico

S2 0-10V o 0-200 MicroA (3)

S3 10-0V o 200-0 MicroA

COMANDO N-Y1 (**)

Alimentazione N-Y2 (***)

(**) Giunto si alza

(***) Giunto si abbassa

W1 Potenziometro

W2 ausiliario MVH

W3 26/46

N W1 W2 W3

Y2 L1

L2 S1 S2 S3

M V+ Y

1) Per il modello MVH36 Collegare il centrale del potenzio-

metro del regolatore (165 ohm) al morsetto Y, un laterale

al morsetto M e l’altro al morsetto V+.

2) Con ponticello SW3 in posizione A per segnale di comando

in aumento il giunto si muove verso l’alto

3) Collegare l’eventuale indicatore con ingresso in corrente ai

morsetti S3 (o S2) ed S1 (max 2mA). Collegare l’eventuale

indicatore con ingresso in tensione ai morsetti S3 (o S2) ed

M (max 2mA). Con giunto alzato il valore di corrente (o di

tensione) corrisponde al valore minimo.

TERMINALS

MVH36/56 (24 Vac)

MVH36A/C (24 Vac)

MVH26 (230 Vac)

MVH46 (24 Vac)

L1 Phase

power supplyL2 Neutral

24V~+ 10%

M Common

V+ +15 V Output (1)

Y Control signal (2)

S1 Analogue common

S2 0..10V or 0..200uA (3)

S3 10..0V or 200..0uA

Power supply N-Y1 (**)

control N-Y2 (***)

(**) Joint moves upwards

(***) Joint moves downwards

W1 Auxiliary

W2 potentiometer

W3 MVH 26/46

MVH66 (110 Vac)

N W1 W2 W3

Y2 L1

L2 S1 S2 S3

M V+ Y

1) For the model MVH36. Connect the central of the controller

potentiometer (165 ohm) to terminal Y, one side to terminal

M and the other one to terminal V+.

2) With jumper SW3 in A position and increasing control signal

the joint moves upwards.

3) Connect the eventual indicator to the current input at ter-

minals S3 (or S2) and S1 (max 2mA). Connect the indicator

with voltage input to terminals S3 (or S2) and M (max 2mA).

With joint up the voltage value (or current) corresponds to

the minimum value.

Il dispositivo contiene componenti elettrici ed elettronici e non può essere smaltito con i riuti domestici. Vanno rispettate le normative locali sullo smal-

timento.

The device contains electrical and electronic components and is not allowed to be disposed of as household refuse. All locally valid regulations and

requirements must be observed.

1aEmissione / 1st Issue rev. c 09/2020 5 DIM156

Le caratteristiche contenute in questa pubblicazione possono essere modicate senza

preavviso

The performances stated in this sheet can be modied without any prior notice

Este manual sirve para los siguientes modelos

Otros manuales de Controladores de Controlli

Controlli

Controlli MVE2 R-65 Series Manual de usuario

Controlli

Controlli MVH26 Manual de usuario

Controlli

Controlli MVE2 Series Manual de usuario

Controlli

Controlli MVE204S Manual de usuario

Controlli

Controlli NR9003 Manual de usuario

Controlli

Controlli MVE2-65 Series Manual del propietario

Controlli

Controlli MVE5 R Series Manual de usuario

Controlli

Controlli MDL46 Manual de usuario

Controlli

Controlli MVE2 Series Manual de usuario

Controlli

Controlli MVT5 Series Manual de usuario

Controlli

Controlli MVT203 Manual de usuario

Controlli

Controlli MVE5 R Series Manual de usuario

Controlli

Controlli MVH56EA Manual de usuario

Controlli

Controlli MVHFA Manual de usuario

Controlli

Controlli DuraDrive MX40-7 Manual de usuario

Controlli

Controlli MVH56E Manual de usuario

Controlli

Controlli MVC503R-MB Manual de usuario

Controlli

Controlli MVE2 Series Manual de usuario

Controlli

Controlli MVH56E Manual de usuario

Controlli

Controlli MVE5-65 Series Manual de usuario

Controlli

Controlli MDL Series Manual de usuario

Controlli

Controlli MVE5 Series Manual de usuario

Controlli

Controlli MVH.FC Manual de usuario

Controlli

Controlli MVE2R Series Manual de usuario

Manuales populares de Controladores de otras marcas

Digiplex

Digiplex DGP-848 Instrucciones de funcionamiento

YASKAWA

YASKAWA SGM series Manual de usuario

Sinope

Sinope Calypso RM3500ZB Manual de usuario

Isimet

Isimet DLA Series Style 2 Manual de instalación

LSIS

LSIS sv-ip5a Manual de usuario

Rockwell Automation

Rockwell Automation 1769-L31 Manual de usuario

Airflow

Airflow Uno hab Manual de usuario

ABB

ABB ACS580-01 drives Manual de usuario

Panasonic

Panasonic GM1 Series Manual de usuario

Emerson

Emerson SW93 Manual de usuario

AutoAqua

AutoAqua Smart ATO micro SATO-120P Manual de usuario

Panasonic

Panasonic FP? Positioning Unit RTEX Manual de usuario

Samson

Samson Type 5824 Manual de servicio

Alpha IP

Alpha IP MIOB 21001 Manual de usuario

Siemens

Siemens OpenAir GMA 1 Series Manual de usuario

Surecom

Surecom SR-629 Manual de usuario

Fishman

Fishman TriplePlay Manual de usuario

Regulus

Regulus SRS1 T Manual de usuario
