Connect IT CI-165 Manual de usuario

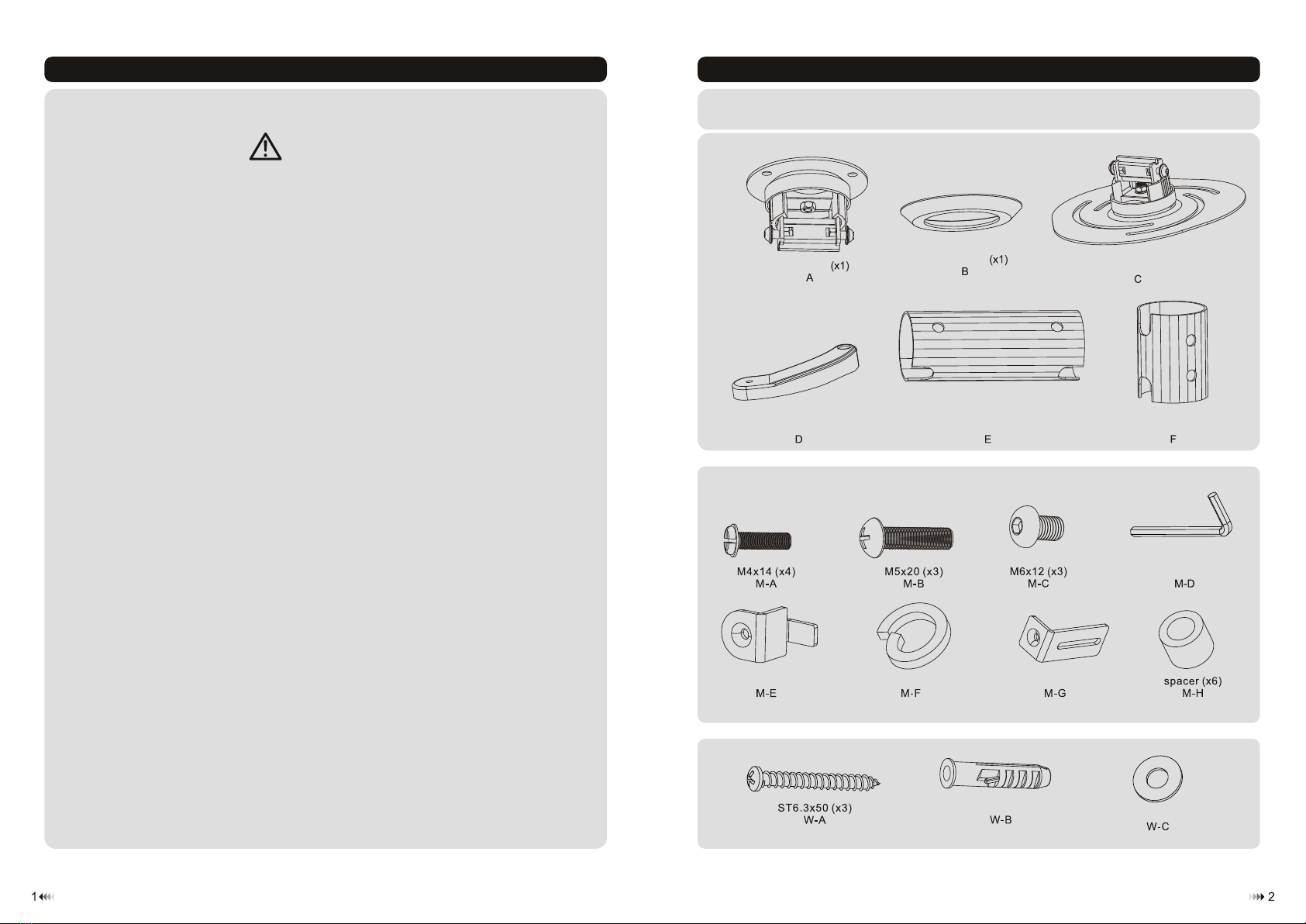

Component Checklist

IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation.

If any parts are missing or faulty, telephone your local distributor for a replacement.

Package M

Package W

ST6.3x50 (x3)

W-A

concrete anchor (x3)

W-B

decorative cover (x1)

15cm extension pipe (x1)

projector plate (x1)

mounting leg (x3)

ceiling plate (x1)

M4x14

M-A

(x4) M5x20

M-B

(x3) 4mm Allen key (x1)

M-D

M6x12 (x3)

M-C

adjustable part (x3)

M-E

M6 washer (x3)

M-F

adjustable part (x2)

M-G

spacer (x6)

M-H

D6 washer (x6)

W-C

8cm extension pipe (x1)

NOTE: Read the entire instruction manual before you start installation and assembly.

WARNING

• Do not begin the installation until you have read and understood the instructions

and warnings contained in this installation sheet. If you have any question

regarding any of the instructions or warnings, please contact your local distributor.

• This mounting bracket was designed to be installed and utilised ONLY as

specified in this manual. Improper installation of this product may cause damage

or serious injury.

• This product should only be installed by someone with good mechanical ability

who has basic building experience and fully understands this manual.

• Make sure that the supporting surface will safely support the combined weight of

the equipment and all attached hardware and components.

• Always use an assistant or mechanical lifting equipment to safely lift and position

the equipment.

• Tighten screws firmly, but do not over tighten. Over tightening can cause damage

to the items, This greatly reduces their holding power.

• This product is intended for indoor use only. Using this product outdoors could

lead to product failure and personal injury.

WARNING

• Installers are responsible to provide hardware for other types of mounting situations.

• Installers must verify that the supporting surface will safely support the combined weight of the

equipment and all attached hardware and components.

1a. Wood Ceiling Mounting

Drill three

pilot holes

Screw the

ceiling plate

onto the ceiling

Installers must verify that the supporting surface will safely support the combined weight of

the equipment and all attached hardware and components.

WARNING

1b. Solid Brick and Concrete Mounting

W-A

Drill three pilot

holes

Screw the

ceiling plate

onto the ceiling

W-A

W-B

W-C

ø 4.5mm

(ø 3/16")

55mm

(2.2")

50mm

(2")

55mm

(2.2”)

55mm

(2.2")

ø 10mm

(ø 3/8")

Mark the exact

location of

mounting

holes

Find and mark

the exact location

of mounting holes

3. Attaching the Mounting Legs and the Projector Plate

2. Installing the Decorative Cover and the Extension Pipe

Press in the two

bolts at the same

time and connect

extension pipe to

ceiling plate.

Run the projector

cables through

the pipe.

Turn bolt outside

for maximum

safety.

M-D

M-B

M-H

M-B

M-H

3a.common mounting

Locate the projector’s mounting points.

Screw the mounting legs onto the projector.

DO NOT TIGHTEN ALL SCREWS AT THIS TIME.

E or F

3b. for Toshiba projectors

M-D

3b-1. For Toshiba projectors

M-C

M-D

M-C

M-F

W-C

M-B

M-H

M-F

W-C

M-G

M-A

Place the projector plate on the mounting legs, as close as to projector center of gravity as possible.

Slightly adjust the arms to fit slots pattern on the projector plate. And then use screws and washers

to fix the projector plate.

Tighten the all mounting screws which secure the mounting legs to the projector at this time.

Attach the adjustable part to

the projector using the screws.

Locate the projector’s mounting points.

Screw the mounting legs onto the

projector.

DO NOT TIGHTEN ALL SCREWS

AT THIS TIME.

Place the projector plate on the mounting

legs, as close as to projector center of

gravity as possible. Slightly adjust the

arms to fit slots pattern on the projector

plate. And then use screws and washers

to fix the projector plate.

Tighten the all mounting screws

which secure the mounting legs

to the projector at this time.

109

3b-2. for Philips projectors 4. Hang the Projector onto the Ceiling Mount

5. Adjustment

Adjust to the desired location or tilt.

Press in the two bolts at the same time and connect projector plate to pipe.

Important: Make sure the projector is correctly hooked before releasing the projector.

360°

-15° ~ 15°

Turn bolt outside for maximum

safety.

M-D

M-C

M-F W-C

M-B

M-H

M-E

Insert adjustable part into

projector.

Locate the projector’s mounting points.

Screw the mounting legs onto the

projector.

DO NOT TIGHTEN ALL SCREWS

AT THIS TIME.

Place the projector plate on the mounting

legs, as close as to projector center of

gravity as possible. Slightly adjust the

arms to fit slots pattern on the projector

plate. And then use screws and washers

to fix the projector plate.

Tighten the all mounting screws which

secure the mounting legs to the projector

at this time.

INSTALAČNÍ MANUÁL

Univerzální stropní držák na projektor

CI-165 UPOZORNĚNÍ: Nepřesahujte nevyšší

povolenou nosnost. Může dojít ke zra-

nění nebo poškození projektoru.

Údržba:

- Pravidelně kontrolujte upevnění držáku pro maximální bezpečnost (každé 3 měsíce).

- V případě jakýchkoliv dotazů kontaktujte svého dealera.

POZNÁMKA: Přečtěte si pozorně tento manuál před instalací držáku a projektoru.

VAROVÁNÍ

Nezačínejte s instalací produktu před nastudováním celého manuálu včetně instrukcí

a varování. V případě jakýchkoliv dotazů týkajících se instalace neváhejte kontaktovat

dodavatele produktu.

Tento univerzální stropní držák na projektor byl navržen pouze pro instalaci, která je

uvedena v tomto manuálu. Nesprávná instalace může způsobit zranění nebo poškození

uchyceného produktu.

Tento produkt by měl být instalován pouze osobou mechanicky zručnou a s předchozími

zkušenostmi.

Ujistěte se, že je povrch, na který bude držák instalován je stabilní a bezpečný pro udržení

váhy držáku, obrazovky a jakýchkoliv dalších komponentů.

Nikdy nepřesahujte maximální povolenou nosnost.

Vždy používejte k pomoci druhou osobu nebo mechanické zvedací zařízení k bezpečnému

umístění držáku a obrazovky.

Šrouby utáhněte pevně, dejte si však pozor, abyste je nepřetočily. To může poškodit zařízení

a radikálně snížit nosnost držáku.

Tento produkt je určen pouze pro vnitřní použití Při použití tohoto produktu venku může dojít

ke zranění nebo poničení držáku.

Kontrolní seznam komponentů

DŮLEŽITÉ: Před instalací se ujistěte, že jste v balení obdržely veškeré komponenty. Pokud některá část

v balení chybí nebo je poškozena, obraťte se na prodejce produktu.

stropní úchyt

úchytné rameno (x3) 15cm prodlužovací trubice (x1) 8cm prodlužovací trubice (x1)

4mm imbusový klíč (x1)

M6 podložka (x3)

D6 podložka (x6)

hmoždinka (x3)

nastavitelná část (x2)

nastavitelná část (x3)

dekorační kryt úchyt na projektor (x1)

BALENÍ M

BALENÍ W

1a. Uchycení do dřeva 1b. Uchycení na strop z betonu a cihel

Označte si tužkou

montážní otvory Označte si tužkou

montážní otvory

Vyvrtejte

montážní otvory

Vyvrtejte

montážní otvory

Přišroubujte

stropní úchyt

Přišroubujte

stropní úchyt

VAROVÁNÍ

Osoba, která instaluje stropní držák na projektor, je zodpovědná za dodání vhodného nářadí

pro uchycení, které není popsáno v tomto manuálu.

Osoba, která instaluje stropní držák na projektor, se musí ujistit, že povrch bezpečně udrží

hmotnost držáku s veškerým zařízením, které bude uchyceno.

Osoba, která instaluje stropní držák na projektor, se musí ujistit, že povrch bezpečně udrží

hmotnost držáku s veškerým zařízením, které bude uchyceno.

2. Instalace dekoračního krytu a prodlužovací trubice 3. Instalace úchytných ramen a úchytu na projektor

3a. Běžné uchcení

Veďte kabely od pro-

jektoru uvnitř

prodlužovací trubice

Stiskněte dva postranní

šrouby zároveň a uchyťte

prodlužovací trubici

ke stropnímu úchytu.

Pro zabezpečení povolte

šrouby, aby hlavičky

přesahovaly otvory.

Lokalizujte montážní otvory na projektoru a uchyťte ramena na projektor pomocí přiložených šroubů.

Zatím tyto šrouby plně neutahujte

nebo
