CONEN SCETADB Manual de usuario

1

ASSEMBLY INSTRUCTION

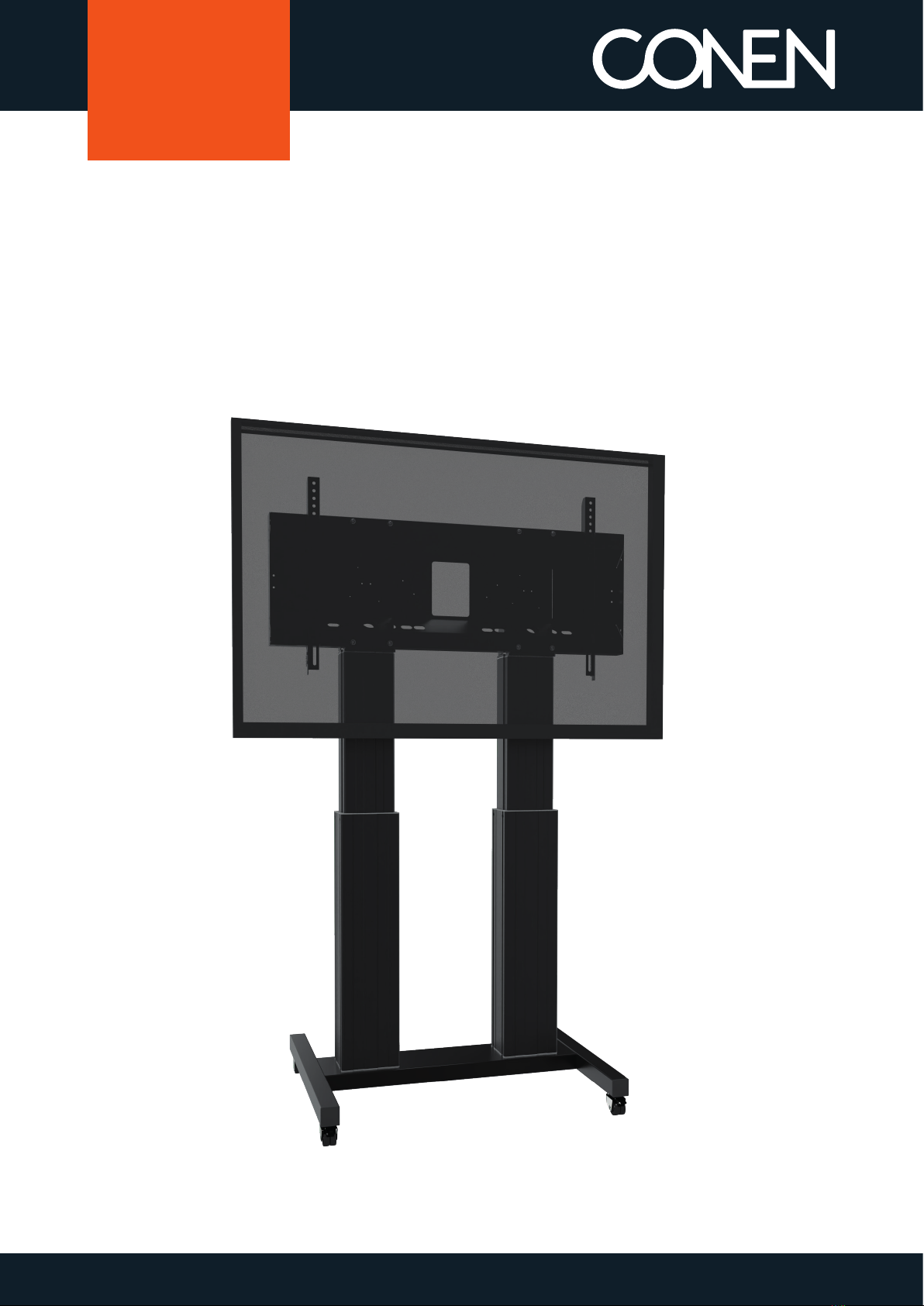

Adjustable mobile stand

for 70 - 120" display

Conen Produkte GmbH | Conenstr. 4 | 54497 Morbach-Gonzerath | Germany | +49 6533 75 100 I www.conenmounts.com

CONEN/02/2020

SCETADB

2

BA

1

2

3

7

4

5

6

8

EG

F F

2

8

7

1

5

6

4

3

2 x

2 x

2 x

CD

H

8 x M8 x 75

Lenshead Allen

screw with ﬂange

12 x M8 x 40

Lenshead Allen

screw with ﬂange

Center column

H-mobile stand

Adapterplate

Remote control

Adapter

Display holder

Hook arms

Power cable

8 x M8

self-locking nut 1 x

Adhesive strip

4 x M8 x 16 4 x M6 x 16

Lenshead Allen screw with ﬂange

Depending on the display

4 x M8 x 40

Countersunk

8 x M8 x 10

Lenshead Allen

screw with ﬂange

PACKAGE CONTENTS

6 x

Cable clamp

Conen Produkte GmbH | Conenstr. 4 | 54497 Morbach-Gonzerath | Germany | +49 6533 75 100 I www.conenmounts.com

3

1 2

3 4

5

1

2

A

A

6

3

1

C

3

1

A

A

D

D

4

C

B

E

4

5

D

D

1

5

1

Do not tighten!

MOUNTING INSTRUCTIONS

Conen Produkte GmbH | Conenstr. 4 | 54497 Morbach-Gonzerath | Germany | +49 6533 75 100 I www.conenmounts.com

4

10

G

7

78.1

8.2

11

9.1 9.2

6

6

5

E

B

B

6

F

F

7

Pull tight!

Choose the horizontal VESA-dimension

MOUNTING INSTRUCTIONS

Conen Produkte GmbH | Conenstr. 4 | 54497 Morbach-Gonzerath | Germany | +49 6533 75 100 I www.conenmounts.com

5

12

13

8

14

H

15

7

MOUNTING INSTRUCTIONS

To adjust the height, keep pressed down the but-

ton or on the control unit.

Relasing the button will immediately stop the

movement. In case of emergency, just unhand the

control unit (deadman switch).

Up Down
