NEDERLANDS

Conceptronic CB100S24S & CB100S48S

Snelstartgids

Gefeliciteerd met uw nieuwe

Conceptronic 24/48-poorts 10/100 Mbps Smart switch.

In deze snelstartgids vindt u stap-voor-stap instructies voor de installatie van de Conceptronic 24/48-

poorts 10/100 Mbps Smart switch.

Bij problemen kunt u het beste naar onze support-site gaan (www.conceptronic.net - klik op 'Support').

Daar vindt u een database met veel gestelde vragen (FAQ).

Als u een vraag over dit product heeft die niet op onze website wordt beantwoord, kunt u ons gerust e-

mailen op [email protected].

Ga voor meer informatie over Conceptronic producten naar de Conceptronic website:

www.conceptronic.net.

1. Inhoud verpakking

U vindt de volgende items in de verpakking van de Conceptronic Web Smart switch:

•Conceptronic 24/48-poorts 10/100 Mbps Smart Switch (in deze snelstartgids aangeduid als 'de switch').

•Netsnoer

•DCE RS-232 consolekabel

•Switch montageset (2 hoeksteunen met schroeven)

•4 rubberen voetjes

•Product-cd

•Deze snelstartgids

NEDERLANDS

2. Aansluitcomponenten

Hieronder ziet u een korte beschrijving van de aansluitcomponenten van de switch.

CB100S24S

•24x 10/100 Mbps BASE-T poorten.

•2x SFP-poorten, rechter zijkant.**

•4x 1000 BASE-T poorten, rechter zijkant.**

•1x DCE RS-232 DB-9 poort (vrouwelijk).

•1x Lichtnetaansluiting, achterkant.

•Aan/uit- en console-lampjes.

•Link/ACT/snelheid-lampjes voor elke poort.

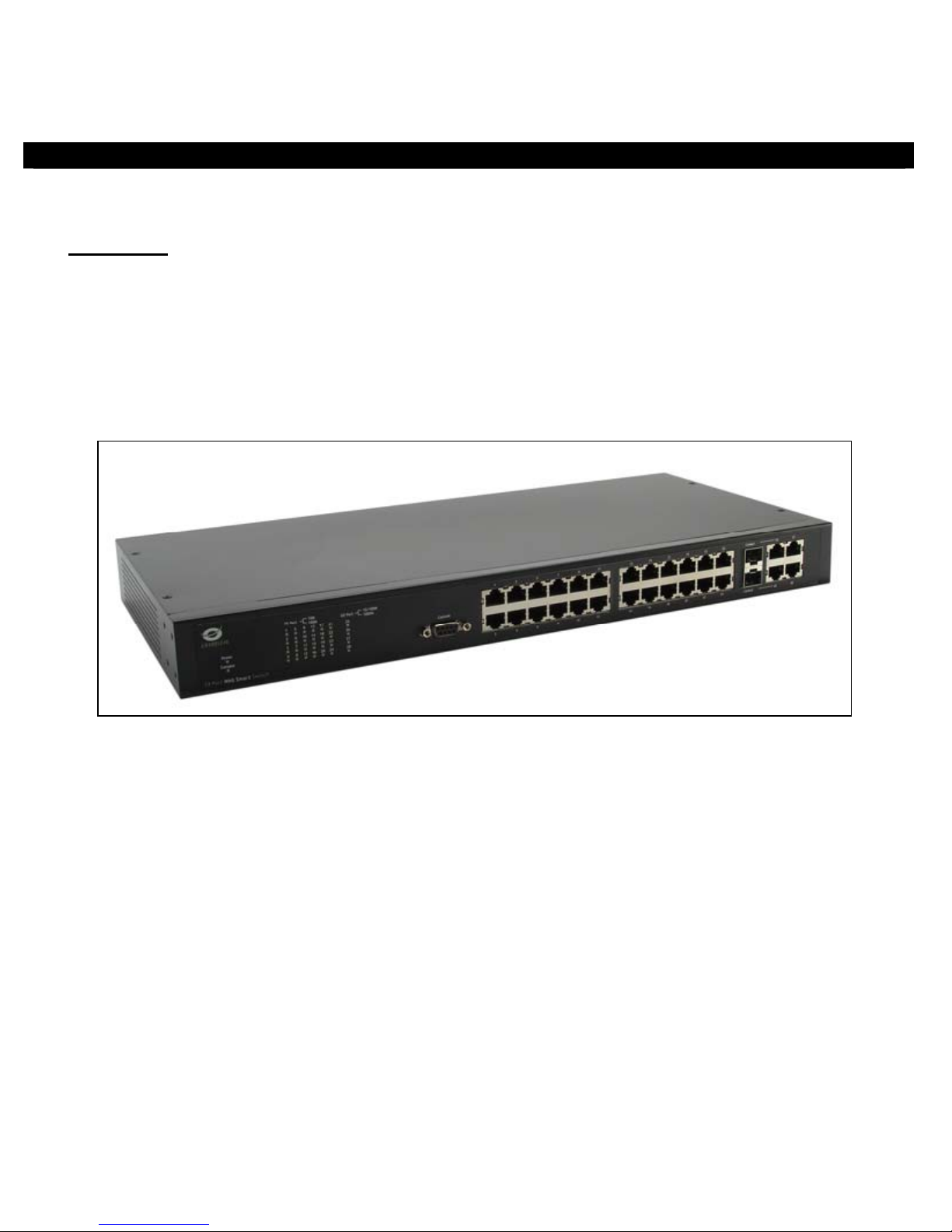

[ CB100S24S ]

** Wanneer de SFP-transceiver een verbinding legt, wordt de bijbehorende 10/100/1000 BASE-T poort

van de switch uitgeschakeld.

NEDERLANDS

CB100S48S

•48x 10/100 Mbps BASE-T poorten.

•2x SFP poorten, rechter zijkant.**

•4x 1000 BASE-T poorten, rechter zijkant.**

•1x DCE RS-232 DB-9 poort (vrouwelijk), achterkant van de switch.

•1x Lichtnetaansluiting, achterkant.

•Aan/uit- en console-lampjes.

•Link/ACT/snelheid-lampjes voor elke poort.

[ CB100S48S ]

** Wanneer de SFP-transceiver een verbinding legt, wordt de bijbehorende 10/100/1000 BASE-T poort

van de switch uitgeschakeld.

NEDERLANDS

3. Switch installeren

3.1 Switch installeren voor gebruik op bureau of boekenplank

Als u de switch op een bureau of plank wilt zetten, plakt u de meegeleverde rubberen voetjes op de vier

hoeken aan de onderkant van de switch. Dit is nodig om voldoende ventilatieruimte te creëren tussen de

switch en het oppervlak waarop deze is geplaatst.

3.2 Switch installeren in een rack

De switch kan in een standaard 19" rack worden geplaatst. Zie de volgende afbeeldingen.

Bevestig de hoeksteunen met de meegeleverde schroeven aan de switch. Nadat de steunen stevig zijn

bevestigd, kunt u de switch in een standaard rack monteren, zoals aangegeven in de volgende afbeelding.

Rubberen voetjes

NEDERLANDS

Let op: Als u een systeem in een rack zet, kan het rack omvallen als er geen stabilisators aan de

voorkant en de zijkant zijn gemonteerd; dit kan tot schade leiden en onder bepaalde

omstandigheden lichamelijk letsel veroorzaken. Plaats dus altijd eerst de stabilisators voordat

u componenten in het rack zet. Wanneer een rack meer componenten bevat, moet u er nooit

meer dan één tegelijk uitschuiven over de geleiders. Door het gewicht van meer componenten

kan het rack omvallen wat tot lichamelijk letsel kan leiden.

3.3 Netsnoer aansluiten

Sluit het netsnoer aan op de lichtnetingang van de switch en doe de stekker in een stopcontact.

Wanneer de switch wordt aangezet, knipperen de lampjes even. Dit geeft aan dat het systeem wordt

gereset.

NB: Verwijder bij stroomuitval de stekker van de switch uit het stopcontact. Sluit de switch weer op

het lichtnet aan wanneer er weer stroom is.

NEDERLANDS

4. De SFP-poorten installeren

De Managed Web Smart Switches van Conceptronic zijn uitgerust met SFP (Small Form Factor Portable)

poorten waarop een transceiver voor optische glasvezelkabel kan worden aangesloten om een (lange-

afstand) gigabitverbinding met andere netwerkapparaten te realiseren.

De SFP-poorten ondersteunen full-duplex gegevensuitwisseling, beschikken over automatische

onderhandeling en zijn geschikt voor gebruik met de volgende transceivers:

•INFINEON / V23818-K15-B57 (1000BASE-LX) 1310nm

•INFINEON / V23818-K305-B57 (1000BASE-SX) 850nm

•Finisar / FTRJ-1319-7D (1000BASE-LX) 1310nm

•CORETEK OPTO CT-0155TSP-MB5L (Single Mode 100BASE-FX) 1310nm

•CT-0155NSP-MB2L (Multi Mode 100BASE-FX) 1310nm

Zie de onderstaande afbeelding voor installatie van de SFP-poorten in de switch.

NEDERLANDS

5. Switch aansluiten

5.1 Switch naar End Node

"End nodes" zijn onder meer pc's met een 10, 100 or 1000 Mbps RJ 45 Ethernet/Fast Ethernet netwerkkaart

(NIC) en de meeste routers. End nodes worden op de switch aangesloten via een UTP/STP kabel, categorie

3, 4 of 5 (twisted-pair). End nodes kunnen op alle poorten van de switch worden aangesloten.

NB: Alle 10/100/1000 Mbps NWay Ethernet poorten ondersteunen zowel MDI-II als MDI-X verbindingen.

De Link/Act lampjes van elke UTP-poort lichten groen of amber op wanneer de verbinding in orde is. Als

een lampje knippert, worden er gegevenspakketten verzonden via de bijbehorende poort.

NEDERLANDS

5.2 Switch naar hub of andere switch

Deze verbindingen kunnen op verschillende manieren worden gerealiseerd met normale kabels:

•Een 10BASE-T hub of switch kan op de switch worden aangesloten via een UTP/STP kabel, categorie 3,

4 of 5 (twisted-pair).

•Een 100BASE-T hub of switch kan op de switch worden aangesloten via een UTP/STP kabel, categorie 5

(twisted-pair).

•Een 1000BASE-T hub of switch kan op de switch worden aangesloten via een UTP/STP kabel, categorie

5e (twisted-pair).

•Een andere switch met ondersteuning voor glasvezelkabel kan op de SFP-poorten van de switch worden

aangesloten via een optische glasvezelkabel.

NB: Wanneer een SFP-transceiver een verbinding legt, wordt de bijbehorende 10/100/1000 BASE-T

poort van de switch uitgeschakeld.

Wanneer de switch goed is geïnstalleerd, kunt u hem configureren, de status van de indicatielampjes

controleren en statistische informatie grafisch in beeld brengen met een internetbrowser. U kunt ook de

seriële aansluiting (RS-232) met een RS-232 crosskabel op een computer of terminal aansluiten om de

fabrieksinstellingen te herstellen.

NB: Zie voor meer informatie over het configureren van de switch de Gebruiksaanwijzing

(beschikbaar in Engels (User Manual) en Spaans) op de meegeleverde product-cd.

crosskabel

normale kabel

switch of hub

ENGLISH

Conceptronic CB100S24S & CB100S48S

Quick Installation Guide

Congratulations on the purchase of your

Conceptronic 24/48 Ports 10/100Mbps Smart switch .

This Quick Installation Guide gives you a step-by-step explanation of how to install the Conceptronic 24/48

Ports 10/100Mbps Smart switch.

When problems occur, we advise you to go to our support-site (go to www.conceptronic.net and click

‘Support’. Here you will find the Frequently Asked Questions Database.

When you have other questions about your product and you cannot find it at our website, then contact us

by e-mail: [email protected]

For more information about Conceptronic products, please visit the Conceptronic Web Site:

www.conceptronic.net

1. Package contents

The following items are present in the package of the Conceptronic Web Smart switch:

•Conceptronic 24/48 Ports 10/100Mbps Smart Switch (described as ‘switch’ in this guide).

•AC Power cable

•DCE RS-232 console cable

•Switch Mounting Kit (2 brackets with screws)

•4 rubber product-feet

•Product CD-ROM

•This Quick Installation Guide

ENGLISH

2. Switch connection components

Below you will find a short description of the connection components of the switches.

CB100S24S

•24x 10/100Mbps BASE-T ports.

•2x SFP ports, located on the right side. **

•4x 1000BASE-T ports, located on the right side. **

•1x Female DCE RS-232 DB-9 console port.

•1x AC Power connection, located on the backside of the switch.

•Power & Console LED’s.

•Link/Act/Speed LED’s for each port.

[ CB100S24S ]

** When the SFP transceiver acquires a link, the associated integrated 10/100/1000BASE-T port is

disabled.
