NEDERLANDS

Conceptronic CADSLR4+ / CADSLR4B+

Snelstart handleiding

Hartelijk gefeliciteerd met de aanschaf van uw

Conceptronic ADSL2+ Router & Modem.

In de bijgaande Snelstart handleiding wordt stap voor stap uitgelegd hoe u de Conceptronic

ADSL2+ Router & Modem configureert en gebruikt.

Ingeval van problemen adviseren wij u onze support-site te bezoeken (ga naar:

www.conceptronic.net en klik op ‘Support’). Hier vindt u een database met veelgestelde

vragen waar u hoogstwaarschijnlijk de oplossing voor uw probleem kunt vinden.

Heeft u andere vragen over uw product die u niet op de website kunt vinden, neem dan

contact met ons op via e-mail: support@conceptronic.net.

Voor meer informatie over Conceptronic producten kunt u terecht op de Conceptronic

website: www.conceptronic.net.

De Hardware configuratie beschreven in deze handleiding kan afwijken op uw computer. Dit

is afhankelijk van het besturingssysteem dat u gebruikt.

1. Inhoud van de verpakking

De volgende onderdelen dienen aanwezig te zijn in de verpakking van de Conceptronic

ADSL2+ Router & Modem:

•Conceptronic ADSL2+ Router & Modem (PSTN of ISDN).

Het apparaat in de verpakking is 1 van onderstaande modellen:

CADSLR4+ [C03-013]:

Annex-A Versie van de Router & Modem.

Geschikt voor Analoge ADSL Lijnen.

CADSLR4B+[C03-014]:

Annex-B Versie van de Router & Modem.

Geschikt voor ISDN en UR-2 ADSL Lijnen.

•Spanningsadapter 12V AC, 800mA

•Netwerk kabel 1,8 M

•Telefoon kabel 1,8 M

•Meertalige Snelstart Handleiding

•Product CD-ROM

NEDERLANDS

2. Uitleg van de ADSL2+ Router & Modem

•Voorzijde

Nr Beschrijving Status Status Uitleg

1 Power LED AAN Het apparaat staat aan

UIT Het apparaat staat uit

2 LAN LED’s AAN Een netwerkverbinding is actief op de LAN Poort

(1,2,3,4) UIT Geen netwerkverbinding actief op de LAN Poort

Knipperend Data wordt verstuurd / ontvangen via de LAN Poort

3 ADSL LED AAN Een ADSL verbinding is aangemaakt

UIT Er is geen ADSL verbinding aangemaakt

•Achterzijde

Nr Beschrijving Uitleg

1 ADSL Aansluiting Aansluiting voor de ADSL Lijn

2 LAN Poorten Aansluitingen voor de computer(s)

3 Reset knop Zet het apparaat terug naar de fabrieksinstellingen

(Knop +/- 10 seconden ingedrukt houden)

4 Adapter aansluiting Aansluiting voor de spanningsadapter

1 2

1 3 4

NEDERLANDS

3. De CADSLR4(B)+ met uw ADSL Lijn verbinden

De meeste ADSL Providers vereisen het gebruik van een filter tussen de telefoonlijn en

de CADSLR4(B)+ om te voorkomen dat de ADSL lijn stoort met de standaard

telefoondiensten. De 2 soorten basisfilters worden hier beschreven.

3.1 In-Line Filter – ADSL MicroFilter

De In-Line filters worden gebruikt voor iedere telefoon of apparaat dat de lijn deelt met

de telefoonlijn waarop het ADSL signaal actief is. Dit filter wordt geplaatst tussen de

telefoonaansluiting en de telefoon. Door gebruik van deze filters worden de normale

telefoondiensten gescheiden van het ADSL signaal.

Een voorbeeldinstallatie met een In-Line filter is hieronder afgebeeld:

In-line filter – ADSL Microfilter

Let op: De CADSLR4(B)+ wordt geleverd zonder ADSL Filter! Neem contact op met uw

telefoon of internet leverancier voor het de ADSL Filter.

Phone

ADSL

Microfilter

Phone

Jack

NEDERLANDS

3.2 Drie-Poorts ADSL Filter (Gebruikt in de meeste ADSL situaties)

De drie-poorts filter wordt geplaatst op het punt waar de Router wordt aangesloten op de

telefoonlijn. In deze situatie is maar 1 filter nodig. De aansluitingen worden aangeduid met:

Line - Deze poort wordt aangesloten op de telefoonaansluiting.

ADSL – Deze poort wordt aangesloten op de router.

Phone – Deze poort wordt aangesloten op een telefoon.

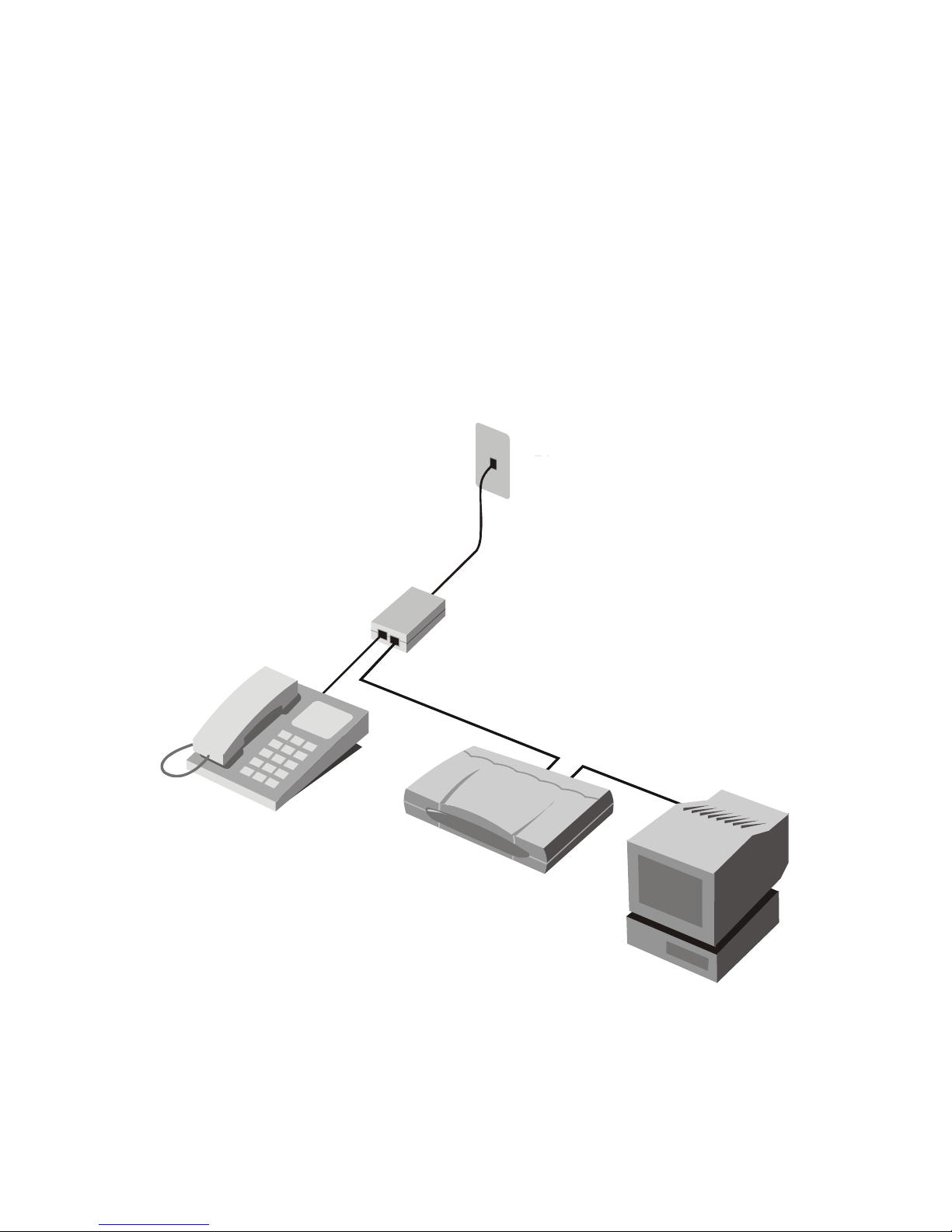

Het onderstaande diagram geeft de correcte aansluiting van het filter weer. Zorg ervoor dat

de kabels goed zijn aangesloten. Als u geen kiestoon te horen krijgt op uw telefoon, dient u

te controleren of de kabels op het filter goed vast zitten en correct geplaatst zijn.

3-poorts Filter

CADSLR4(B)

Phone

Phone Jac

Line Splitter

NEDERLANDS

4. Uw computer(s) configureren voor gebruik met de Router & Modem

De CADSLR4(B)+ is voorzien van een ingebouwde DHCP Server. Deze DCHP Server zal

automatisch een IP adres toekennen aan een aangesloten computer als deze ingesteld

staat op “automatisch een IP adres verkrijgen”.

Om uw computer in te stellen voor een automatisch IP adres kunt u de volgende

instructies volgen:

1. Klik op “Start” Æ“Uitvoeren”.

2. Voer het commando

“NCPA.CPL” in en klik op “OK”.

De netwerkverbindingen worden getoond op uw scherm.

3. Klik met de rechtermuisknop op “LAN

Verbinding” en kies “Eigenschappen”.

NEDERLANDS

De eigenschappen van de LAN Verbinding worden getoond op uw scherm.

4. Selecteer “Internet Protocol

(TCP/IP” en klik op

“Eigenschappen”.

De eigenschappen van het Internet Protocol (TCP/IP) worden getoond op uw scherm.

5. Zet de eigenschappen op

“Automatisch een IP adres

verkrijgen” en klik op “OK”

om de instellingen op te

slaan.

6. Klik op “OK” in het

eigenschappen scherm van de

LAN Verbinding om de

instellingen op te slaan.

NEDERLANDS

Met behulp van de Command prompt van Windows kunt u controleren of het juiste IP

adres is toegewezen aan de LAN Verbinding:

7. Klik op “Start” Æ“Uitvoeren”.

8. Voer het commando “CMD” in en klik op “OK”.

De Command Prompt zal getoond worden op uw scherm.

9. Voer het commando “IPCONFIG” in en druk op ENTER.

De volgende informatie zal getoond worden:

IP Adres :192.168.1.xxx (waar xxx kan variëren tussen 2 ~ 254).

Subnet Masker : 255.255.255.0

Standaard Gateway :192.168.1.1

Als de informatie hierboven vergelijkbaar is met de getoonde informatie op uw scherm

kunt u doorgaan met de configuratie van de CADSLR4(B)+ in Hoofdstuk 4.

Als de informatie hierboven niet klopt met de getoonde informatie op uw scherm

(bijvoorbeeld: het IP adres is 169.254.xxx.xxx) controleer dan onderstaande punten:

A. Schakel het apparaat UIT en AAN.

B. Sluit de Netwerk kabel opnieuw aan op de CADSLR4(B)+ en uw computer.

C. Ververs het IP adres van uw computer met de volgende commando’s:

- “IPCONFIG /RELEASE” om het foutieve IP adres vrij te geven.

- “IPCONFIG /RENEW” om een nieuw IP adres op te vragen van de CADSLR4(B)+.

NEDERLANDS

Als de voorgaande stappen uw IP adres probleem niet oplossen kunt u de CADSLR4(B)+

terugzetten naar de fabrieksinstellingen met de Reset knop op de achterzijde van het

apparaat.

Houd de Reset Knop +/- 10 seconden ingedrukt om de fabrieksinstellingen te laden.

Als de LAN LED’s uit en aan gaan is het apparaat bezig met het laden van de

fabrieksinstellingen. Wacht +/- 10 seconden en herhaal stap Com uw IP adres te

vernieuwen.

5. De CADSLR4(B)+ configureren voor uw ADSL verbinding

De configuratie van de CADSLR4(B)+ is web based. Het gebruik van een internet browser

is vereist voor de configuratie van het apparaat.

Let op: De fabrieksinstellingen van de CADSLR4(B)+ zijn:

IP adres :192.168.1.1 (DHCP voor computers ingeschakeld)

Gebruikersnaam : admin (kleine letters)

Wachtwoord : admin (kleine letters)

NEDERLANDS

1. Start uw internet browser (bijvoorbeeld: Internet Explorer, FireFox of Safari).

2. Voer het IP adres van de CADSLR4(B)+ in op de adresbalk van uw browser.

(standaard: http://192.168.1.1/).

De inlog pagina van de CADSLR4(B)+ zal getoond worden op uw scherm:

3. Voer de Gebruikersnaam en Wachtwoord in en klik op “Login” om de configuratie

pagina’s te openen.

Als de Gebruikersnaam en Wachtwoord correct zijn ingevoerd op de inlogpagina zal de

CADSLR4(B)+ de configuratiepagina tonen:

5.1 Configuratie van uw ADSL verbinding via de Quick Start

De Quick Start Connectie Setup bevat een lijst met voorgeprogrammeerde providers om

het apparaat snel en simpel in te stellen.

NEDERLANDS

1. Selecteer uw land in de “Country” lijst op uw scherm.

2. Selecteer uw provider in de “ISP” lijst op uw scherm.

3. Selecteer de juiste encapsulatie voor uw provider in de “Encapsulation” lijst op

uw scherm.

4. De VPI en VCI waarden worden automatisch ingevuld in de bijbehorende velden op

uw scherm.

5. Als“1483 Bridge LLC” is geselecteerd als encapsulatie voor uw verbinding dient u

tevens in te stellen hoe het IP adres toegekend wordt. Selecteer “Static”, “DHCP”

of “Bridge” (Afhankelijk van de ontvangen informatie van uw provider).

6. Klik op “Next” om door te gaan met de Quick Start Setup.

Let op: Als uw land en/of provider niet getoond worden in de bovenstaande lijsten

dient u uw verbinding handmatig in te stellen. Klik op de “Config” knop (7) in

het “Quick Start” scherm en ga verder in hoofdstuk 4.2 voor de handmatige

configuratie van uw ADSL verbinding.

Als u de instellingen voor uw ADSL verbinding niet weet dient u contact op te

nemen met uw provider voor de juiste instellingen.
