Comelit COMTEL MT VCT 05 Manual de usuario

RP/HOLD

OFF REC

01 02 03 04

123

07-2006

MT VCT 05

Istruzioni per l’uso del videocitotelefono COMTEL Art. 4921- 4922

Tipologia d’uso n° 2-3 - Derivato abbinato a centrale telefonica Art. 2906

Instructions for use of the video COMTEL Art. 4921 - 4922

Type of use: n° 2-3 - Operator branch combine with telephone switchboard Art. 2906

Instructions pour lêutilisation du video COMTEL Art. 4921 - 4922

Typologie d'usage n° 2-3 - Appareil dérivé opérateur associé á la standard téléphonique Art. 2906

Instructies voor het gebruik van het COMTEL-video-intercomsysteem art. 4921 - 4922

Gebruikstype nr. 2-3 - Gebruikerstoestel voor telefooncentrale art. 2906

Instrucciones para el uso del vídeo telefonillo COMTEL Art. 4921 – 4922

Tipología de uso n° 2-3 - Derivado combinado a central telefónica Art. 2906

GROUP S.P

.A.

USER

MANUAL

MANUALE

UTENTE MANUEL DE

L’USAGER

GB GEBRUIKERS-

HANDLEIDING

NL MANUAL

USUARIO

EI F

GROUP S.P.A.

MT VCT 05 2

ITALIANO

VIDEOCITOTELEFONO COMTEL. TIPOLOGIA D’USO N° 2:

DERIVATO POSTO OPERATORE

OFF REC

01 02 03 04

12 3

5 6

8 9

RP/HOLD

Commutatore selezione

decadica-multifrequenza

Commutatore

livello suoneria

Regolazione luminosità

Intercomunicante

Spia per libero utilizzo

Disabilitazione

Registrazione

Messaggio di cortesia

Ripetizione

ultimo numero/R

(assume il significato

di R dopo 5 secondi

dallo sgancio

della cornetta)

Numeri brevi

da 05 a 40 (Speed)

Numeri brevi da 01 a 04

Selezione

passante (DISA)

Seguimi citofonico

Seguimi Linea

su Linea Apricancello/

Attuatore generico

Autoaccensione

Apriporta

Attivazione della

conversazione con

Posto Esterno/Chiamata

a centralino citofonico

Per aumentare il volume

nella direzione posto esterno

citofonico – derivato interno

Per diminuire il volume nella

direzione posto esterno

citofonico – derivato interno

Per aumentare il volume

nella direzione derivato interno

– posto esterno citofonico

Per diminuire il volume

nella direzione derivato interno –

posto esterno citofonico

MT VCT 05

ITALIANO

Alzo cornetta Tono continuo Tasto intercomunicante 1…8 Il derivato chiamato squilla Conversazione

Alzo cornetta Tono continuo Tasto numero breve (01…04) Il telefono remoto squilla Conversazione

Alzo cornetta Tono continuo Tasto 0 Tono di linea Numero telefonico

Intercomunicante

Chiamata numeri brevi

Bla bla

FUNZIONI

SCELTA DELLA TIPOLOGIA

01 02

1 5

Per effettuare una chiamata telefonica

esempio

03…90

Il videocitotelefono COMTEL Art. 4921-4922 si presta

per 3 funzioni diverse, qui di seguito descritte:

Derivato posto operatore, abbinato alla centrale

telefonica

Art. 1906.

Derivato

posto operatore

,abbinato alla centrale

telefonica Art. 2906.

Derivato utente normale, abbinato alla centrale

telefonica Art. 2906.

La scelta della tipologia avviene posizionando il commu-

tatore posto sul retro (vedi figura), inserendo l’etichetta

legenda appropriata e configurando la centrale telefonica

come da manuale (rif. manuale MT CT 01 appendice A

parametro 20).

Questa sezione del manuale descrive solamente le

funzioni della tipologia

. Per ulteriori funzioni si

rimanda al manuale a corredo della centrale telefonica.

GROUP S.P.A.

MT VCT 05 4

ITALIANO

Monitor acceso

Alzo cornetta Tono continuo Ripetizione ultimo numero

Alzo cornetta Tono continuo Tasto apriporta Tono conferma

Tasto SPEED

Alzo cornetta Tono continuo ConversazioneNumero breve (es.19) Il telefono remoto squilla

Tono continuo Tasto apricancello Tono confermaAlzo cornetta

Autoaccensione

(valido per centrale 2906 con scheda 2912 oppure, in alternativa al servizio successivo,per centrale 2906 con scheda 2909)

Alzo cornetta Tono continuo Tono confermaPremere per 3 secondi

Ripetizione ultimo numero

RP/HOLD

Apriporta

Apricancello (valido per centrale 2906 equipaggiata con scheda 2909)

Chiamata numeri brevi 05…40

Bla bla

esempio

Bla bla

Tono continuo Tasto apricancello Tono confermaAlzo cornetta

Attuatore generico ( valido per centrale 2906 equipaggiata con scheda 2912 )

Tono continuo Conversazione citofonicaAlzo cornetta

Attivazione della conversazione da Posto Esterno (valido per centrale 2906 equipaggiata con scheda 2909)

Alzo cornetta Tono continuo Tasto luci scale Tono conferma

Luci scale (valido per centrale 2906 equipaggiata con scheda 2909, in alternativa al servizio precedente)

MT VCT 05

ITALIANO

Alzo cornetta Conversazione citofonica Tasto apricancelloChiamata citofonica Tono conferma

Chiamata citofonica Alzo cornetta Conversazione citofonica Tasto apriporta Tono conferma

Apriporta su chiamata citofonica

Bla bla

Apricancello / Attuatore su chiamata citofonica

Bla bla

Monitor acceso

Attivazione della conversazione da posto esterno dopo Autoaccensione ( valido per centrale 2906 equipaggiata con 2912 )

Alzo cornetta Tono continuo Tono conferma

Premere per 3

secondi Conversazione

citofonica

Bla bla

Conversazione telefonica Tasto intercomunicante 1…8 Musica in linea Il derivato chiamato squilla

Conversazione telefonica Messa in attesa Tono continuo Musica in linea

Conversazione telefonica Tono di avviso

Risposta a chiamata citofonica

Musica in linea

Conversazione citofonica

Messa in attesa di una conversazione telefonica

Bla bla

Chiamata citofonica durante una conversazione telefonica

Bla bla

Deviazione di una chiamata telefonica su un altro telefono derivato

Bla bla

1 5

RP/HOLD

Alzo cornetta Tono continuo Tono conferma

Chiamata a centralino citofonico Simplebus (valido per centrale 2906 equipaggiata con scheda 2912)

Conversazione citofonica Tono di avviso Risposta a chiamata telefonica Conversazione telefonica

Chiamata telefonica durante una conversazione citofonica

Bla bla

RP/HOLD

GROUP S.P.A.

MT VCT 05 6

ITALIANO

Alzo cornetta Tono continuo Tono conferma

Alzo cornetta Tono continuo Tasto OFF Tasto cortesia

Tasto cortesia

Tono conferma

Abilitazione messaggio di cortesia

Disabilitazione messaggio di cortesia

OFF

MESSAGGIO DI CORTESIA

Tasto numero breve (01…04)

Alzo cornetta Tono continuo Tasto REC Tono conferma

Fine

registrazione

Numero breve (es. 19)

Numero telefonico

NUMERI BREVI

PROGRAMMAZIONE

Registrazione numeri brevi da 01 a 04

REC

esempio

03.. 90

01 02

Alzo cornetta Tono continuo Tasto REC Tono conferma

Fine

registrazione

Numero telefonico

Registrazione numeri brevi da 05 a 40

REC esempio

03.. 90

Registrazione messaggio di cortesia

Alzo cornetta Tono continuo Tasto REC Tasto cortesia

Parametro

Notte/Giorno

Esempio: Notte Registrazione

messaggio

Fine registrazione

Tono conferma

REC

Alzo cornetta Tono continuo X = cifra da 1 a 8 Tono conferma

Comandi speciali Simplebus (valido per centrale 2906 equipaggiata con scheda aggiuntiva 2912)

5X8

Alzo cornetta Tono continuo X = cifra da 1 a 8 Tono conferma

Comandi speciali Simplebus (valido per centrale 2906 equipaggiata con scheda aggiuntiva 2912)

6X8

MT VCT 05

ITALIANO

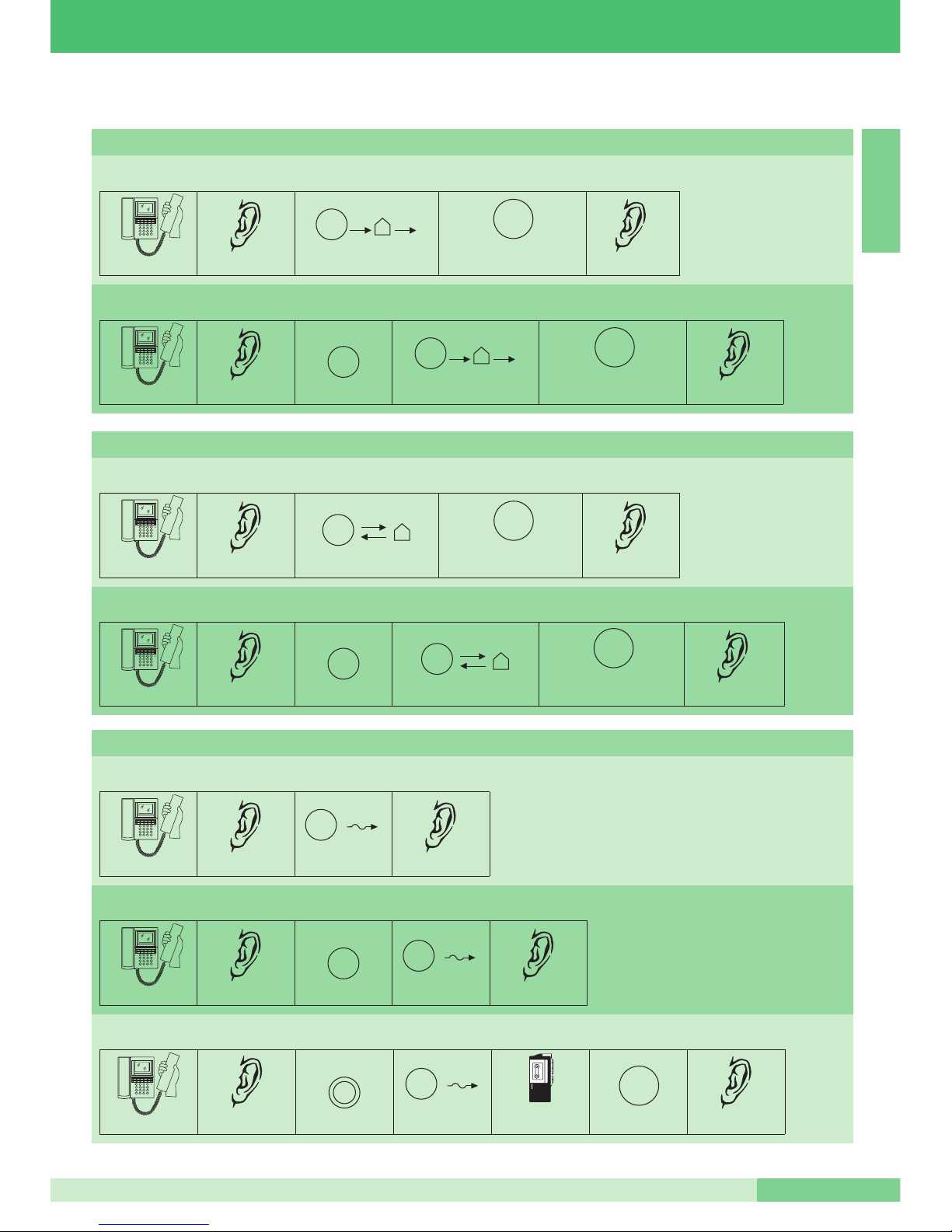

Tasto OFFTono continuoAlzo cornetta Tasto trasferimento

Tono conferma

Alzo cornetta Tono continuo Tasto trasferimento

Abilitazione Seguimi citofonico

Disabilitazione Seguimi citofonico

OFF

SEGUIMI CITOFONICO (FOLLOW-ME)

Alzo cornetta Tono continuo Tasto OFF Tasto DISA Tono conferma

Alzo cornetta Tono continuo Tasto trasferimento

Tasto OFF Tono confermaTono continuoAlzo cornetta Tasto trasferimento

Alzo cornetta Tono continuo Tono confermaTasto DISA

Tono conferma

Abilitazione Seguimi Linea su Linea

Disabilitazione Seguimi Linea su Linea

OFF

SEGUIMI LINEA SU LINEA

(

con 2 linee telefoniche)

Parametro Linea Urbana

Esempio: Linea 1

Parametro Linea Urbana

Esempio: Linea 1

Parametro Tasto di chiamata

Esempio: Tasto 1

Parametro Tasto di chiamata

Esempio: Tasto 1

Abilitazione selezione passante

Disabilitazione selezione passante

OFF

SELEZIONE PASSANTE (DISA)

Registrazione messaggio per selezione passante

Alzo cornetta Tono continuo Tasto REC Tasto DISA Registrazione

messaggio Fine registrazione Tono conferma

REC

GROUP S.P.A.

MT VCT 05 8

ITALIANO

12 3

5 6

8 9

RP/HOLD

01 02 03 04 05

06 07 08 09

Spia per libero utilizzo

Numeri brevi

da 10 a 40 (Speed)

Commutatore selezione

decadica-multifrequenza

Attivazione della

conversazione da

Posto Esterno / Chiamata

a centralino citofonico

Commutatore

livello suoneria

Regolazione luminosità

Apriporta

Autoaccensione

Apricancello/

Attuatore generico

Non utilizzato

Numeri brevi da 01 a 09

Intercomunicante

Ripetizione

ultimo numero/R

(assume il significato

di R dopo 5 secondi

dallo sgancio

della cornetta)

Per aumentare il volume

nella direzione posto esterno

citofonico – derivato interno

Per diminuire il volume nella

direzione posto esterno

citofonico – derivato interno

Per aumentare il volume

nella direzione derivato interno

– posto esterno citofonico

Per diminuire il volume

nella direzione derivato interno –

posto esterno citofonico

VIDEOCITOTELEFONO COMTEL.

TIPOLOGIA D’USO N° 3: DERIVATO UTENTE NORMALE

MT VCT 05

ITALIANO

SCELTA DELLA TIPOLOGIA

Alzo cornetta Tono continuo Tasto intercomunicante 1…8 Il derivato chiamato squilla Conversazione

Alzo cornetta Tono continuo Tasto numero breve (01…09) Conversazione

Il telefono

remoto suona

Alzo cornetta Tono continuo Tasto 0 Tono di linea Numero telefonico

Intercomunicante

Chiamata numeri brevi 01…09

Bla bla

FUNZIONI

01 0302

1 5

Per effettuare una chiamata telefonica

esempio

03…90

Il videocitotelefono COMTEL Art. 4921-4922 si presta

per 3 funzioni diverse, qui di seguito descritte:

Derivato posto operatore, abbinato alla centrale

telefonica

Art. 1906.

Derivato

posto operatore

,abbinato alla centrale

telefonica Art. 2906.

Derivato utente normale, abbinato alla centrale

telefonica Art. 2906.

La scelta della tipologia avviene posizionando il commu-

tatore posto sul retro (vedi figura), inserendo l’etichetta

legenda appropriata e configurando la centrale telefonica

come da manuale (rif. manuale MT CT 01 appendice A

parametro 20).

Questa sezione del manuale descrive solamente le

funzioni della tipologia

. Per ulteriori funzioni si

rimanda al manuale a corredo della centrale telefonica.

GROUP S.P.A.

MT VCT 05 10

ITALIANO

Alzo cornetta Tono continuo Ripetizione ultimo numero

Alzo cornetta Tono continuo Tasto apriporta Tono conferma

Tasto SPEED

Alzo cornetta Tono continuo ConversazioneNumero breve (es.19) Il telefono remoto squilla

Tono continuo Tasto apricancello Tono confermaAlzo cornetta

Ripetizione ultimo numero

RP/HOLD

Apriporta

Apricancello (valido per centrale 2906 equipaggiata con scheda 2909)

Chiamata numeri brevi 05…40

Bla bla

esempio

Bla bla

Tono continuo Tasto apricancello Tono confermaAlzo cornetta

Attuatore generico ( valido per centrale 2906 equipaggiata con scheda 2912 )

Tono continuo Conversazione citofonicaAlzo cornetta

Attivazione della conversazione da Posto Esterno (valido per centrale 2906 equipaggiata con scheda 2909)

Alzo cornetta Tono continuo Tono conferma

Chiamata a centralino citofonico Simplebus (valido per centrale 2906 equipaggiata con scheda 2912)

Monitor acceso

Autoaccensione

(valido per centrale 2906 con scheda 2912 oppure, in alternativa al servizio successivo, per centrale 2906 con scheda 2909)

Alzo cornetta Tono continuo Tono confermaPremere per 3 secondi

Alzo cornetta Tono continuo Tasto luci scale Tono conferma

Luci scale (valido per centrale 2906 equipaggiata con scheda 2909, in alternativa al servizio precedente)

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de Comelit

Comelit

Comelit People PL8461M Manual de usuario

Comelit

Comelit 6302S Manual de usuario

Comelit

Comelit 2602U Manual de usuario

Comelit

Comelit FT SB2 24 Instrucciones de funcionamiento y mantenimiento

Comelit

Comelit Simplebus1 Ultra UT1020 Manual de usuario

Comelit

Comelit KAE0061 Manual de usuario

Comelit

Comelit Mini 6721W Manual de usuario

Comelit

Comelit FT KIT 05 Manual de usuario

Comelit

Comelit Mini 6721W Manual de usuario

Comelit

Comelit 8171IP Manual de usuario

Comelit

Comelit 1414 Manual de usuario

Comelit

Comelit Logos Manual de usuario

Comelit

Comelit MAXI SBC Manual de usuario

Comelit

Comelit iPower MT KIT 12 Documento técnico

Comelit

Comelit 4893M Manual de usuario

Comelit

Comelit Simplebus 2 FT SB2 15 Manual de instrucciones

Comelit

Comelit 6701 Manual de usuario

Comelit

Comelit HUB32LCD Manual de usuario

Comelit

Comelit Simplebus1 UT1010 Manual de usuario

Comelit

Comelit 1250IKV Manual de usuario

Comelit

Comelit 2608/DE Manual de usuario

Comelit

Comelit FT PLANUX 01 Manual de usuario

Comelit

Comelit 3454 Manual de usuario

Comelit

Comelit 8274 Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario
