Comelit KVU8509 Manual de usuario

MANUALE

TECNICO

TECHNICAL

MANUAL

FREE DOWNLOAD

MYCOMELIT, L'APP PER IL PROFESSIONISTA

MYCOMELIT: THE APP FOR PROFESSIONALS

ViP Kit Art. KVU8509

Contenuto del kit

Art. 1441B, art. 1456B

UT8020 MODULO AUDIO/VIDEO ULTRA IP (VIP)

UT9279M MODULO TASTIERA NUMERICA ULTRA

UT9172

CUSTODIA DA PARETE 2 MODULI ULTRA

Name

Surname

Name

Surname UT9212 PULSANTE DOPPIO ULTRA

1456B GATEWAY MULTI-UTENTE PER SISTEMA VIP

1456B/M1 1 LICENZA MASTER PER 1456B, SISTEMA VIP (USB KEY)

1441B ALIMENTATORE 30W. VIP

4 moduli DIN

4 DIN modules

70 mm 62 mm

90 mm

Art. 1441B

Apparecchio da utilizzare solo per uso interno.

Pericolo di shock elettrico, procedere con cautela.

Installare in quadro elettrico chiuso tale da consentire l’accesso solo a personale qualificato.

È necessario installare a monte dell’impianto videocitofonico un appropriato interruttore di

rete onnipolare con apertura del contatto di almeno 3 mm.

Togliere l’alimentazione prima di effettuare qualsiasi operazione.

Rimettere le protezioni sui morsetti. Non ostruire le aperture o fessure di ventilazione e di

dissipazione del calore.

INTERNET

ROUTER

192.168.1.1

4321

1456B

BAAA

1441B

V V

100-240 V

INTERFACCIA A

STATIC IP ADDRESS

192.168.1.200 (default)

IP: 192.168.1.X

ViP address 1

DHCP

ViP address 100

ViP Manager COMELIT app

ORANGE

WHITE ORANGE

GREEN

WHITE GREEN

GND

SE- SE+

NO NC

- - -

TX TX

RX RX

UT8020

UT9279M

ORANGE

BLUE & WHITE BLUE

BROWN & WHITE BROWN

WHITE ORANGE

GREEN

WHITE GREEN

art. 1449

Collegamento

Max 20 m. Pulsante comando apriporta locale.

ARANCIONE

INDIRIZZO IP STATICO

INTERFACCIA A

indirizzo ViP 1

DHCP

indirizzo ViP 100

MARRONE E BIANCO MARRONE

VERDE

ARANCIONE

VERDE

BIANCO ARANCIONE

BLU E BIANCO BLU

BIANCO VERDE

BIANCO ARANCIONE

BIANCO VERDE

INTERFACCIA A

INDIRIZZO IP STATICO

192.168.1.200 (default)

40-56 Vdc

B+-

SOLO CON CAVO ROSSO COMELIT 2E7T000500

ONLY WITH COMELIT RED CABLE 2E7T000500

FIXED POE SETTABLE POE N0 POE

A2 A3 A4

Ar 1456B

ROUTER

Art.1441

Art.1441B

IMPIANTO ViP

PC Installatore

con ViP Manager

ver. 2.13.0 e successive

con connessione

internet attiva

INTERNET

SIP

PROVIDER

IMPIANTO CON RETE SINGOLA

Tutti i dispositivi dell'impianto fanno parte di un'unica rete, quindi è necessario configurare solo

l'interfaccia 'A'. In questo caso NON intervenire sulle configurazioni dell'interfaccia B.

Indirizzamento IP art. 1456B

INTERFACCIA A

INDIRIZZO IP STATICO

192.168.1.200 (default)

192.168.1.X

192.168.1.1

SOLO CON CAVO ROSSO COMELIT 2E7T000500

ONLY WITH COMELIT RED CABLE 2E7T000500

FIXED POE SETTABLE POE N0 POE

A2 A3 A4

Ar 1456B

ROUTER

...

PC installatore

...

EFFETTUARE LO SCAN IMPIANTO IN DHCP E ASSEGNARE UN INDIRIZZO IP

La seguente procedura descrive come effettuare una scansione dell’impianto in DHCP, per trovare tutti i

dispositivi connessi sull’interfaccia A e B:

• ai dispositivi in modalità di indirizzamento Autoip (connessi all'interfaccia B) verrà assegnato un indirizzo

IP in automatico;

• ai dispositivi in modalità di indirizzamento DHCP (connessi all'interfaccia A) verrà assegnato un indirizzo

IP in automatico se l'impianto è collegato a un server con funzione DHCP attiva;

• i dispositivi con Indirizzo IP statico verranno individuati solo se aventi un indirizzo di rete compatibile con

quello dell'interfaccia 'A'.

1. Da Opzioni [a] / Connessioni locali [b] scegliere la interfaccia di rete [c] da utilizzare, spuntare

Abilitazione DHCP [d] e confermare [e].

PC Installatore

SCANSIONE

SISTEMA

IN DHCP

VERRÀ ASSEGNATO

AL PC UN IP

COMPATIBILE

CON L’IMPIANTO

ES: 192.168.1.30

Durante la scansione dell'impianto...

2. Lanciare la scansione del sistema premendo Scan Sistema [f].

» nell’elenco dei dispositivi si visualizzeranno tutti i dispositivi connessi all’impianto.

CASO 1: l’indirizzo di default del dispositivo (192.168.1.200) appartiene alla stessa rete del

router (es: 192.168.1.1)

INTERFACCIA A

INDIRIZZO IP STATICO

192.168.1.200 (default)

192.168.0.X

SOLO CON CAVO ROSSO COMELIT 2E7T000500

ONLY WITH COMELIT RED CABLE 2E7T000500

FIXED POE SETTABLE POE N0 POE

A2 A3 A4

Ar 1456B

ROUTER

... ...

PC installatore

192.168.0.1

CASO 2: l’indirizzo di default del dispositivo (192.168.1.200) NON appartiene alla stessa

rete del router (es: 192.168.0.1)

È necessario assegnare all’interfaccia ‘A’ un nuovo “Indirizzo IP statico” appartenente alla

stessa rete dei dispositivi connessi sull’interfaccia ‘A’

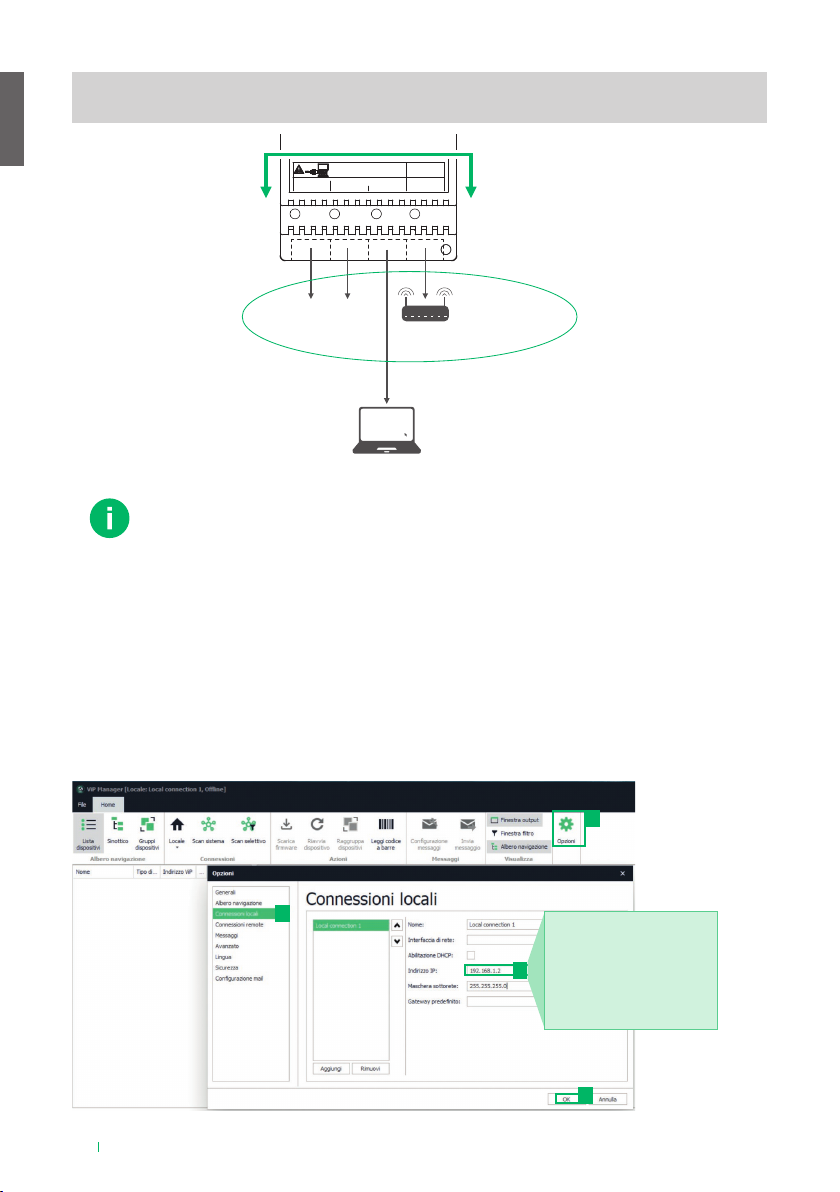

ASSEGNARE ALL'INTERFACCIA 'A' UN NUOVO INDIRIZZO IP STATICO

La seguente procedura descrive come assegnare all'articolo 1456B delle impostazioni di rete compatibili con

quelle dei dispositivi connessi sull'interfaccia 'A'.

1. Aprire il software ViP Manager versione 2.13.0 e successive (scaricabile dal sito pro.comelitgroup.com).

2. Da Opzioni [a] / Connessioni locali [b] togliere la spunta a Abilitazione DHCP e assegnare al proprio pc

un indirizzo IP [c] (nell’esempio: 192.168.1.2)* appartenente alla stessa rete dell’indirizzo IP dell’interfaccia

A (default=192.168.1.200) e confermare [d].

*l’ultimo valore deve essere compreso tra 2 e 253 esclusi: il 200 (assegnato al gateway Art. 1456B) e i valori

già assegnati ad altri dispositivi connessi alla rete.

Assegnere al PC un

IP compatibile con

la rete del 1456B

(es: 192.168.1.2) per

consentire ai due

dispositivi di comunicare

3. Lanciare la scansione del sistema premendo Scan Sistema [e]

» nell’elenco dei dispositivi apparirà l’articolo 1456B [f]

4. In Indirizzamento/Indirizzo IP [g] assegnare al dispositivo 1456B un Indirizzo IP statico [h] e una

maschera di rete IP [i] compatibili con il proprio impianto ad esempio IP: 192.168.0.5, netmask:

255.255.255.0 (attenzione: l’indirizzo IP non deve essere già in uso).

5. Abilitare "Utilizza gateway predeﬁnito" [l] SOLO nell'interfaccia connessa al router (default interfaccia 'A')

6. Impostare l'indirizzo del gateway [m] ad esempio 192.168.0.1 premere Scrivi pagina [n] per salvare le

impostazioni correnti.

Assegnere all'art. 1456

delle impostazioni di

rete compatibili con

quelle dei dispositivi

connessi sull'interfaccia

'A' in modo che possano

comunicare. h

Abilitare "Utilizza

gateway predefinito"

SOLO nell'interfaccia

connessa al router

(default interfaccia 'A')

» Attendere circa 1 minuto per il riavvio del dispositvo.

» Dopo il riavvio, il dispositivo 1456B sarà sulla stessa rete del router (192.168.0.X).

INTERFACCIA A

INDIRIZZO IP STATICO

192.168.0.5

192.168.0.X

192.168.0.1

SOLO CON CAVO ROSSO COMELIT 2E7T000500

ONLY WITH COMELIT RED CABLE 2E7T000500

FIXED POE SETTABLE POE N0 POE

A2 A3 A4

Ar 1456B

ROUTER

...

PC installatore

...

Nel caso di impianti "Rete ViP + Rete connessione internet" si prega di prestare

particolare attenzione alle impostazioni di interfaccia di rete, evitando di configurare le

interfacce A e B con gli stessi indirizzi o simili parametri: ogni indirizzo IP deve essere

univoco, gli indirizzi delle interfacce A e B non possono appartenere alla stessa sottorete.

EFFETTUARE LO SCAN IMPIANTO IN DHCP

La seguente procedura descrive come effettuare una scansione dell'impianto in DHCP, per trovare tutti i

dispositivi connessi sull'interfaccia A e B:

• ai dispositivi in modalità di indirizzamento Autoip (connessi all’interfaccia B) verrà assegnato un indirizzo IP

in automatico;

• ai dispositivi in modalità di indirizzamento DHCP (connessi all’interfaccia A) verrà assegnato un indirizzo IP

in automatico se l’impianto è collegato a un server con funzione DHCP attiva;

• i dispositivi con Indirizzo IP statico verranno individuati solo se aventi un indirizzo di rete compatibile con

quello dell’interfaccia ‘A’.

1. Da Opzioni [a] / Connessioni locali [b], scegliere la scheda di rete [c] da utilizzare, spuntare

Abilitazione DHCP [d] e confermare [e].

Installer PC

SCANSIONE

SISTEMA

IN DHCP

VERRÀ ASSEGNATO

AL PC UN IP

COMPATIBILE

CON L’IMPIANTO

ES: 192.168.0.30

Durante la scansione dell'impianto...

2. Lanciare la scansione del sistema premendo Scan Sistema [f].

» nell’elenco dei dispositivi si visualizzeranno tutti i dispositivi connessi all’impianto.

Attivazione licenze

La seguente procedura descrive come caricare e attivare le licenze.

1. Selezionare l’articolo 1456B [a].

2. Premere Aggiungi licenza [b].

3. Premere Aggiungi file licenza [c].

4. Cercare il ﬁle-licenza con estensione .viplcs [d] sulla periferica di archiviazione USB inclusa nel kit o dove

è stato salvato al momento dell’acquisto, se ricevuto via e-mail, e confermare premendo Apri [e].

» nella finestra wizard attivazione licenze apparirà una nuova riga con le licenze appena caricate.

5. Ripetere i punti 3 e 4 se si desidera caricare altre licenze non fornite con il kit.

6. Premere Avanti [f],

7. Inserire un indirizzo e-mail valido, premere Avanti e confermare.

Indirizzamento IP pulsantiera da esterno UT8020

La seguente procedura descrive come assegnare alla pulsantiera da esterno UT8020 un indirizzo IP compatibile

con il proprio impianto:

1. Aprire il software ViP Manager versione 2.13.0 e successive (scaricabile dal sito pro.comelitgroup.com).

2. Da Opzioni [a] / Connessioni locali [b] scegliere l'interfaccia di rete [c] da utilizzare (nel caso di più

schede installate selezionare quella a cui è stato collegato il cavo di rete).

3. I moduli audio/video sono conﬁgurati di default in Auto IP premere quindi il tasto Auto IP [d] per

assegnare un indirizzo IP al proprio PC (i campi IP Address, Subnet Mask e Default Gateway verranno

compilati automaticamente dal software).

Attenzione! Se la configurazione dell’indirizzamento IP è già stata modificata in precedenza la

connessione locale è da configurare in funzione della programmazione effettuata. Se l’impianto

è stato collegato ad un server con protocollo DHCP attivo, selezionare Abilitazione DHCP. Se al

modulo UT8020 è stato assegnato un indirizzo IP statico, compilare i campi Indirizzo IP e Maschera

sottorete per assegnare al proprio PC la stessa classe di indirizzo IP del modulo.

4. Conferma premendo OK [e].

5. Premi Scan sistema [f] per avviare la ricerca dei dispositivi.

Installer PC

SCANSIONE

SISTEMA

VERRÀ ASSEGNATO

AL PC UN IP

COMPATIBILE

CON L’IMPIANTO

Durante la scansione dell'impianto...

6. Selezionare il modulo UT8020 [g].

7. In Indirizzamento / Indirizzo IP [h], selezionare Modalità indirizzo IP DHCP e selezionare Utilizza gateway

predeﬁnitio.

8. Selezionare Scrivi pagina [i].

» il dispositivo si riavvierà con l’indirizzo IP fornito dalla rete.
