CBM-230/231 Service Manual

CITIZEN 16

Model

CBM-230/231

Service Parts List

Ref. Parts No. Description CBM-230 CBM-231

1E 4002-440 Chassis 50-0141 1 1

E 6302-340 Foot 4 4

3E 4035-700 Insulation Sheet 1 1

E 4000-940 PS Unit 230-10U 120V 1 1

E 4000-950 PS Unit 230-10E 220V 1 1

E 6100-705 AC Cord 120V 25-0184 1 1

E 6100-700 AC Cord 220V 25-0298 1 1

10 E 6101-115 Bush SR-4N-4 120V 1 1

E 6101-120 Bush SR-5N-4 220V 1 1

E 70010660 PCB Assy CBM-230-PF 1

E 70010670 PCB Assy CBM-230-RF 1

E 70010671 PCB Assy CBM-230-RF-UL 1

E 70010680 PCB Assy CBM-231-PF 1

E 70010690 PCB Assy CBM-231-RF 1

E 70010691 PCB Assy CBM-231-RF-UL 1

E 66000170 Printer LT-380 1 1

E 4035-710 FG Plate 50-0146 1 1

E 6220-530 Paper Cutter 1 1

E 6601-290 Printer Bracket 50-0143 1 1

E 8000-090 Auto-Cutter AC-131 1 1

E 8010-180 Mouth Plate F 50-0144 1 1

24 E 8010-190 Mouth Plate R 50-0143 1 1

E 8032-060 Head-Up Lever 60-0167 1 1

27 E 8032-070 Cutter Lock Lever 60-0166 1 1

29 E 62020120 Bottom Case 1 1

E 62010660 Top Case 1 1

31 E 6611-490 Paper Holder R 60-0162 1 1

E 5200-210 OP Sheet 1 1

E 4000-970 PE Holder Assy 1 1

E 4000-960 OP PCB Assy 1 1

E 62040150 Printer Cover 1

38 E 62040160 Printer Cover-AC 1

CBM-230/231 Service Manual

CITIZEN 17

Model

CBM-230/231 Service Parts List

Ref. Parts No. Description CBM-230 CBM-231

23G58244 Screw M2X3 4

51 23G57466 Screw M2X6 5 3

23G57473 Screw M2.3X5 2

53 23G57481 Screw M2.6X6 1

23G23179 Screw M2.6X6 2 2

55 23G53585 Screw M3X7 6 8

23G38619 Screw M3X12 3 3

57 23G29560 Screw M3X14 1 1

23G42966 Screw M3X6/TW 2 2

23G42959 Screw M4X6/TW 1 1

23G22530 Screw M3X10 2 2

CBM-230/231 Service Manual

CITIZEN 18

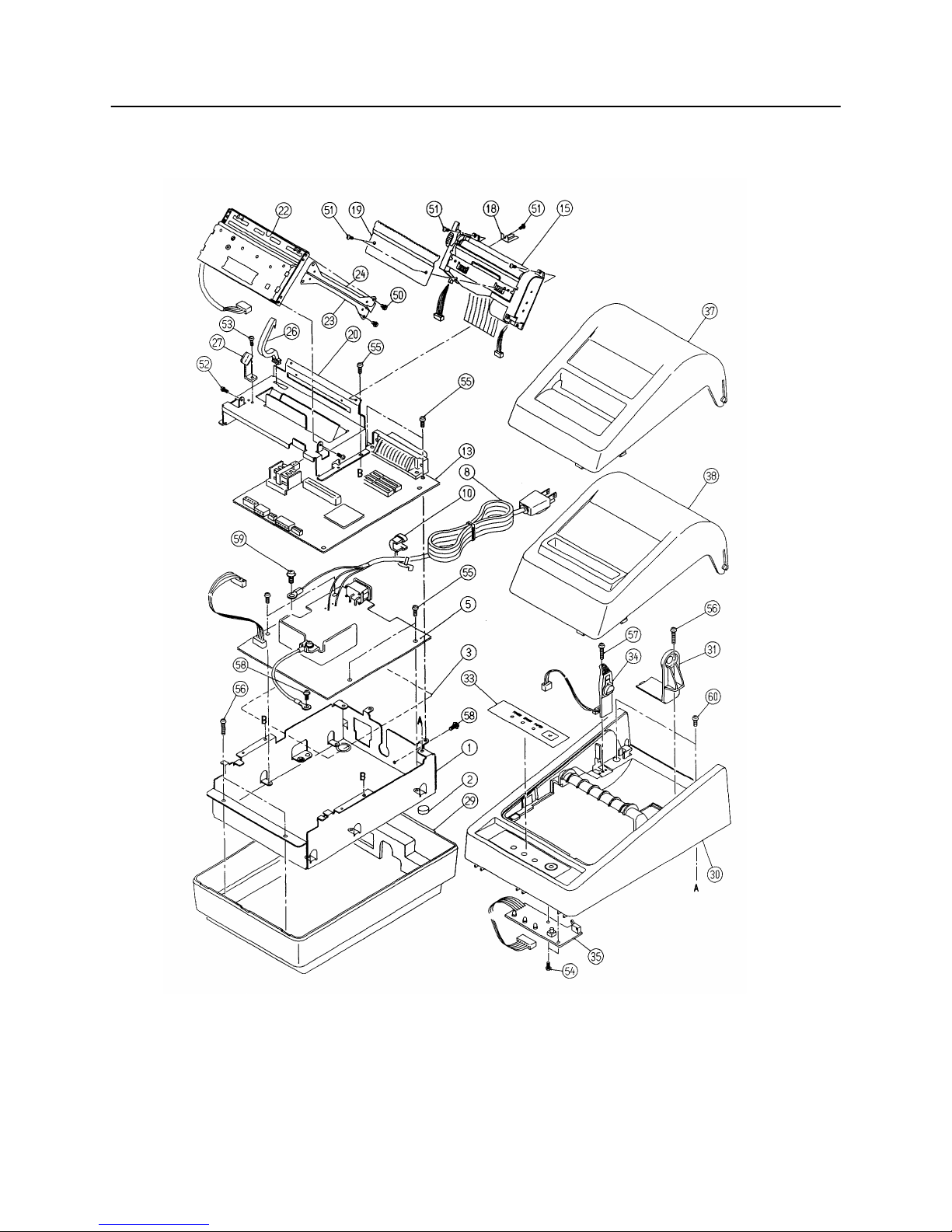

CBM-230/231 DISASSEMBLING DRAWING

CBM-230/231 Service Manual

CITIZEN 19

Model

CBM-230/231 PCB ASSY <Serial>

Service Parts List CBM-230/231-RF(230-01)

Ref. Parts No. Description QTY'

IC 1E 107-220 CPU uPD70433GD-5BB 1

2E 104-530 Gate Array 202LA-00 1

3E 107-230 S-RAM LC36256AL-10 1

4E 107-24* EP-ROM LE27C512F 1

6E 201-830 TTL 74LS139 1

7E 202-430 TTL 74LS00 1

8E 202-860 Reset IC PST520E 1

9E 202-880 HCMOS 74HCU04 1

10 E 2010200 TTL 7406 1

11 E 4101-710 DC-DC Conv. SI-8301L 1

13 E 2010040 I/F IC MAX232CPE 1

TA 1

E 202-830 Tr. Array TA8428K CBM-231 Only 1

2E 390-140 Tr. Array STA301A 1

3E 202-890 Tr. Array LB1650 1

TR 1.5.6

E 359-278 Transistor 2SC2785HF(2SC1740SR) 3

2E 358-040 Transistor RN1002 1

4E 358-050 Transistor 2SJ139 1

D 1-8.10 E 400-580 Diode MPG06B(RLI4002) 9

11 E 3221-041 Resistor 1/4W 220 J1

OSC 1E 501-320 Resonator CSA25.00MX040 1

2E 501-330 Resonator CST16.00MXW040 1

R 1.9 E 3181-041 Resistor 1/4W 180 J2

2.4 E 3333-041 Resistor 1/4W 33K J 2

3E 3683-041 Resistor 1/4W 68K J 1

5.6.8.11

E 3103-041 Resistor 1/4W 10K J 4

7E 3682-043 Resistor 1/4W 6.8K F 1

10.17 E 3101-041 Resistor 1/4W 100 J2

13 E 3103-043 Resistor 1/4W 10K F 1

12.14.15 E 3332-041 Resistor 1/4W 3.3K J 4

20 E 3105-041 Resistor 1/4W 1M J 1

CBM-230/231 Service Manual

CITIZEN 20

Model

CBM-230/231

PCB ASSY

Service Parts List CBM-230/231-RF(230-01)

Ref. Parts No. Description QTY'

RA 1.2 E 3500-040 Re. Array M9-1-103J 2

3.5

E 3500-050 Re. Array M5-1-103J 2

4E 3500-060 Re. Array M8-3-221J 1

C 1

E 2047-780 El. Cap. 16MR-470MF 1

3E 2047-725 El. Cap. 35MR-470MF 1

13-15

E 2010-615 El. Cap. 25MR-10MF 2

16.17 E 2047-535 El. Cap. 16NR-4.7MF 2

C 2.9

E 2220-080 C. Cap. DD305-63F104Z12 9

CP 1-6.9

C 4.5

E 2220-090 C. Cap. DD104-63CH050C50 2

E 2220-100 C. Cap. DD106-63F103Z50 1

E 2220-110 C. Cap. DD104-63B102K50 1

E 2220-120 C. Cap. DD104-63B471K50 1

CA 1

E 2000-070 Cap. Array B5RC0124-33N 1

CN 1

E 4800-915 Connector 5267-05A-X 1

2E 48000610 Connector 5597-30CPB 1

E 48000615 Connector 53047-0410 1

4E 48000620 Connector 5268-06A-X 1

E 4800-950 Connector 5267-03A-X 1

E 48000530 Connector TM5RJ3-66 1

7E 48000630 Connector 5268-04A-X CBM-231 Only 1

E 48000635 Connector 53047-0610 1

E 48000640 Connector 17LE-13250-27(D3AC) 1

* EUR Only(Meter Screw)

E 48000645 Connector 17LE-13250-27(D3CC) 1

* UL Only(Inch Screw)

DS 1.2 E 5103-230 Dip Switch KSD-08 2

3.4

E 5103-470 Dip Switch KSD-4 2

F 1

E 4005-770 Fuse MQ1.5 1

BZ E 7151-120 Buzzer MEB-12-5 1
