Vous venez d’acquérir une pince ampèremétrique B102 et nous vous remercions de votre conance.
Pour obtenir le meilleur service de votre appareil :
lisez attentivement cette notice de fonctionnement,
respectez les précautions d’emploi.
ATTENTION, risque de DANGER ! L’opérateur doit consulter la présente notice à chaque fois
que ce symbole de danger est rencontré.
Appareil protégé par une isolation double.
Information ou astuce utile.
Le produit est déclaré recyclable suite à une analyse du cycle de vie conformément à la norme
ISO14040.
Le marquage CE indique la conformité à la Directive européenne Basse Tension 2014/35/UE,
à la Directive Compatibilité Électromagnétique 2014/30/UE et à la Directive sur la Limitation
des Substances Dangereuses RoHS 2011/65/UE et 2015/863/UE.
La poubelle barrée signie que, dans l’Union Européenne, le produit fait l’objet d’une collecte
sélective conformément à la directive DEEE 2012/19/UE.
Dénition des catégories de mesure
La catégorie de mesure IV correspond aux mesurages réalisés à la source de l’installation basse
tension.
Exemple : arrivée d’énergie, compteurs et dispositifs de protection.
La catégorie de mesure III correspond aux mesurages réalisés dans l’installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels xes.
La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés
à l’installation basse tension.
Exemple : alimentation d’appareils électrodomestiques et d’outillage portable.
3
PRÉCAUTIONS D’EMPLOI
Maintenir l’entrefer en parfait état de propreté.
Éviter de «claquer» les mâchoires l’une contre l’autre de façon à préserver le bon état de surface du
circuit magnétique.
Ne pas utiliser la pince sur des conducteurs non isolés dont le potentiel par rapport à la terre est
supérieur à 600 V.
Ne pas utiliser la pince en extérieur.
Ne pas utiliser la pince en altitude supérieure à 2 000 m, sur des conducteurs non isolés.
Ne pas utiliser la pince sur des conducteurs dont le courant est supérieur à la valeur maximale autorisée.
1. SOMMAIRE
1. DESCRIPTION...........................................4
1.1. Présentation ...................................4
2. UTILISATION.............................................6
2.1. Recommandation importante .........6
2.2. Mode opératoire .............................6
2.3. Schéma d’installation .......................7
3. MAINTENANCE.........................................9
3.1. Entretien ..........................................9
4. CARACTÉRISTIQUES..............................9
4.1. Conditions de référence ..................9
4.2. Précision et déphasages .................9
4.3. Conditions d’utilisation ...................10
4.4. Conformité aux normes
internationales ...............................12
4.5. Compatibilité électromagnétique ...12
5. GARANTIE ..............................................12
4
1. DESCRIPTION
1.1. PRÉSENTATION
La pince ampèremétrique B102 permet la mesure des courants sur des câbles ou des barres sans
ouverture du circuit pour son introduction. Elle isole également le circuit sur lequel est eectuée la mesure
de la sortie de la pince, donnant ainsi une sécurité d’utilisation. L’introduction de la pince B102 sur les
câbles ou barres assure un emploi simple et sécurisant;
La pince B102 est principalement destinée à :
La mesure diérentielle de courant de fuite (à partir de 500 µA) pour recherche de défaut.
La mesure du courant alternatif jusqu’à 400 A.
La pince B102 s’utilise en accessoire de multimètre, enregistreur ou tout autre appareil ayant une entrée
en tension.

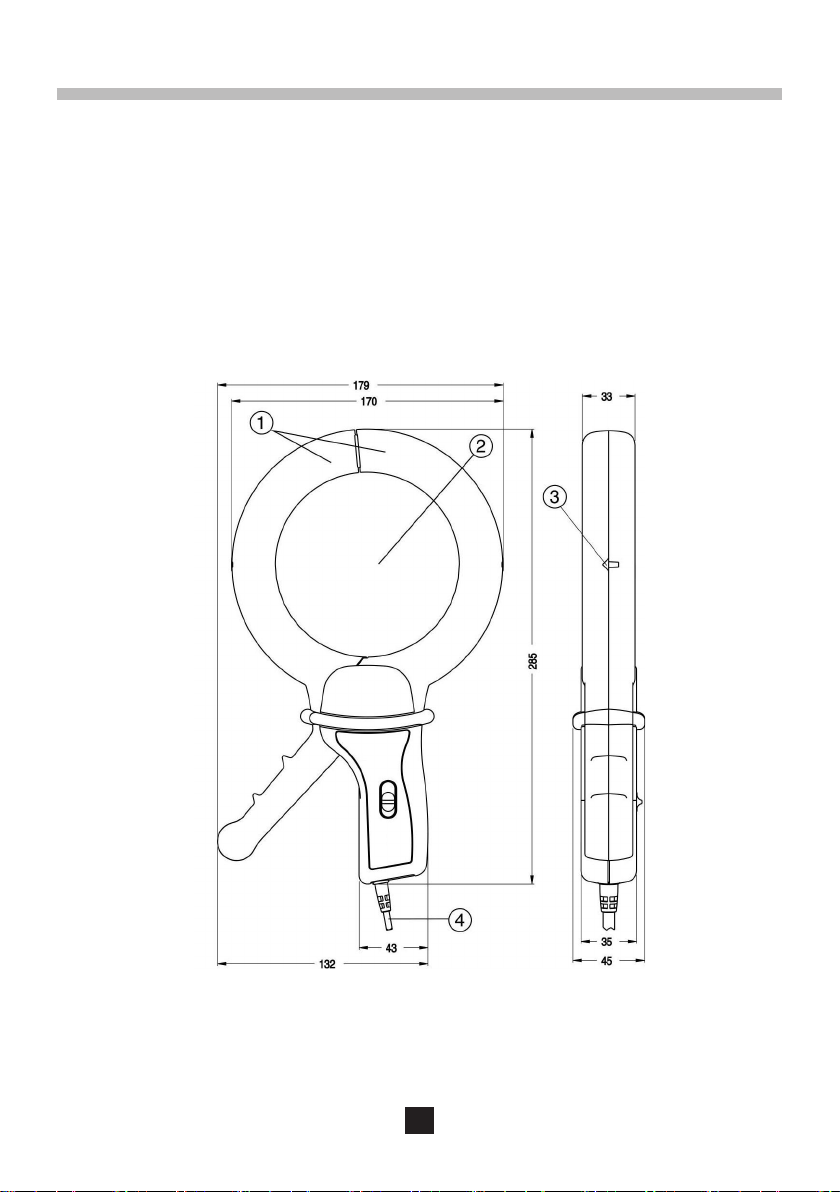

Figure 1 : Dimensions et repérage des éléments de la pince B102.
5
Les éléments se répartissent comme suit (gure 1) :
Mâchoires : ouverture de 112 mm (rep. 1). Encombrement, mâchoires ouverte de 250 mm.
Capacité d’enserrage : câble de diamètre maximum de 115 mm (rep. 2).
Sens du courant : èche (rep. 3), visible sur le côté de la pince, indiquant le sens du courant.
Il est considéré que le courant circule dans le sens positif lorsqu’il circule
du producteur de courant vers le consommateur de courant.
Calibres : 2
- Courant de mesure 4 A : sortie 1 mV/mA.
- Courant de mesure 400 A : sortie 1 mV/A.
Sortie : sortie en tension, par cordon de 1,5 m solidaire de la pince et terminé par
deux ches mâles de sécurité coudées à 90°.
6
2. UTILISATION
2.1. RECOMMANDATION IMPORTANTE
Le non-respect de la procédure décrite ci-dessous risque d’engendrer, en sortie de la pince, une tension
élevée dangereuse pour l’opérateur et risque de causer des dommages à la pince.
Ne pas enserrer un conducteur avant de connecter la pince à l’appareil de mesure associé. De même,
ne pas déconnecter l’appareil quand la pince enserre le câble.
Veiller à garder l’entrefer en parfait état de propreté.
Éviter de «claquer» les mâchoire de la pince l’une contre l’autre, an de maintenir un parfait état de
surface des faces du tore.
2.2. MODE OPÉRATOIRE
Procéder comme suit :
1. Retirer la sortie de la pince B102 à l’aide de son cordon au multimètre en respectant la
polarité.
2. Sur la pince, sélectionner le calibre le mieux approprié, ainsi que celui du récepteur en tenant
compte du signal de sortie. Ce dernier sera doté d’une isolation susante.
Repère image Position du secteur Lecture
P1 400 A ou 1 mV/A 400 mV pour 400 A ou 1 mV par A
P2 4 A ou 1000 mV/A 1 mV pour 1 mA ou 1000 mV par A
Figure 2 : Rappel des positions du sélecteur.
3. Ouvrir les mâchoires et enserrer, soit le conducteur sur lequel la mesure de courant doit
être eectuée, soit les diérents conducteurs pour les mesures de courant diérentiel.
S’assurer de la fermeture correcte de la pince (pas de présence de corps étranger dans
l’entrefer). Respecter le sens de la èche si l’application le nécessite (source côté bas de la
èche, récepteur côté point de la èche) principalement pour les analyseurs réseau ou
d’énergie.
4. Déterminer la valeur du courant dans le conducteur en appliquant, à la valeur mesurée,
le coecient de lecture adéquat, en fonction du calibre sélectionné sur le multimètre et
de la sensibilité de la pince.
7

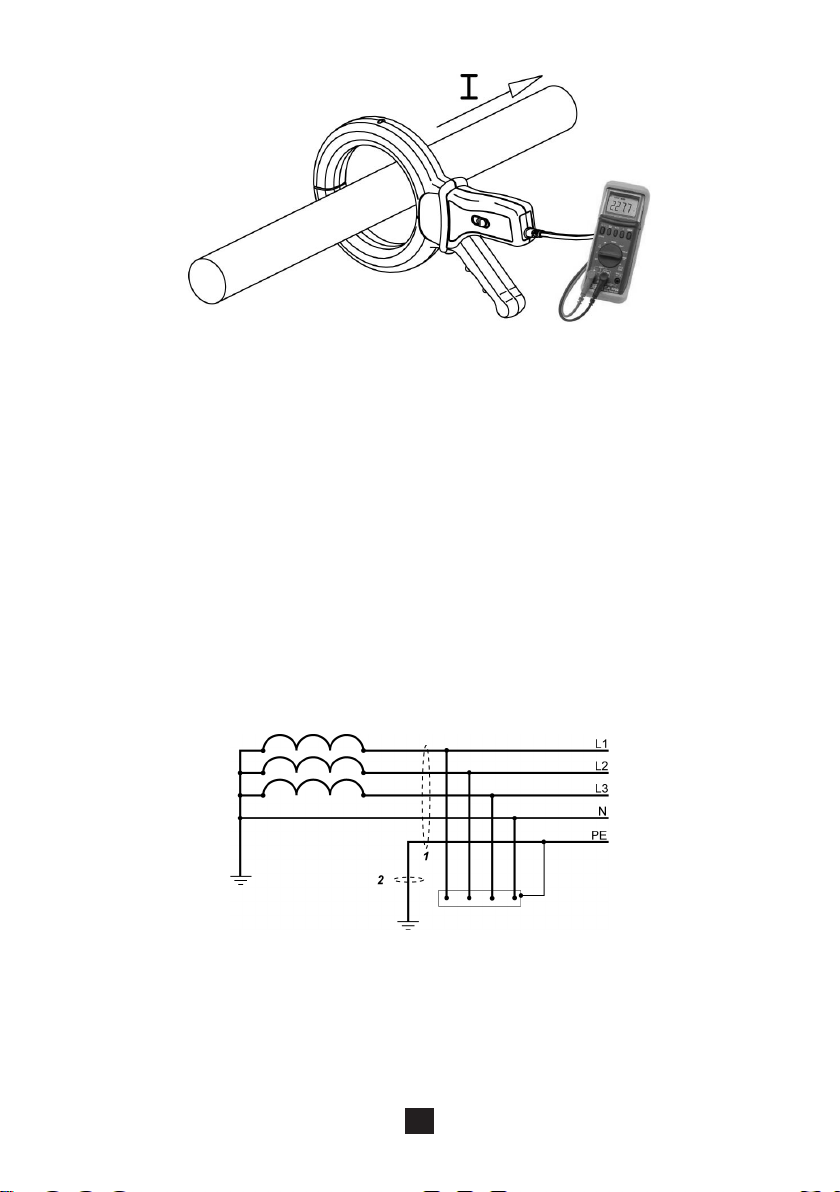

Figure 3 : Principe d’utilisation de la pince ampèremétrique B102.
Exemple : mesure d’une intensité de 22,77 A à l’aide d’une pince B102 et d’un multimètre CA 5220.
Le sélecteur de la pince est positionnée sur (P2) «4 x 1000»,
Le commutateur du multimètre est positionné sur «V».
Le multimètre ache 22,77.
2.3. SCHÉMA D’INSTALLATION
2.3.1. SCHÉMA «TT»
Pour la mesure des courants dérivés de défauts, il sut d’enserrer les conducteurs actifs pour en faire
la mesure. A noter :
La boucle de défaut comprend généralement la terre sur une partie de son parcours, ce qui n’exclut
pas la possibilité de liaisons électriques, volontaires ou de fait, entre la prise de terre des masses de
l’installation et celle de l’alimentation.
Un point de l’alimentation, généralement le neutre, est relié directement à la terre et les masses sont
reliées à des prises de terre qui seront généralement distinctes de celles de l’alimentation.
Figure 4 : Conguration en schéma TT.
2.3.2. SCHÉMA «TN»
La boucle de défaut est exclusivement constituée d’éléments galvaniques. Un point de l’alimentation,
généralement le neutre, est relié directement à la terre et les masses de l’installation sont reliées à ce
point par des conducteurs de protection. Trois cas sont à distinguer.
Prise de terre de
l’alimentation
1, 2, 3 : points de mesure
8
Schéma «TNC»
Pour faire la mesure des courants dérivés de défauts, placer la pince sur les connexions de mise à la
terre du PEN.
Figure 5 : Conguration en schéma TNC.
Schéma «TNS»
Pour faire la mesure des courants dérivés de défauts, dissocier le l PE des ls actifs.
Figure 6 : Conguration en schéma TNS.
2.3.3. SCHÉMA «IT»
Pour la mesure des courants de défauts, enserrer les conducteurs actifs (neutre inclus lorsque distribué).
A noter que la limitation de l’intensité du courant résultant du premier défaut est obtenue, soit par l’absence
de liaison à la terre de l’alimentation, soit par l’insertion d’une impédance entre un point de l’alimentation
(généralement le neutre) et la terre.
Figure 7 : Conguration en schéma IT.
Prise de terre de
l’alimentation
1, 2, 3 : points de mesure
Prise de terre de
l’alimentation
Masse 1, 2, 3 : points de mesure
Prise de terre de
l’alimentation
1, 2, 3 : points de mesure
9
3. MAINTENANCE
Ne devront être utilisées, que les pièces de rechange spéciées. Le fabricant ne pourra
être tenu pour responsable de tout accident survenu à la suite d’une réparation eectuée en
dehors de son service après vente ou des réparateurs agréés.
3.1. ENTRETIEN
La pince sera impérativement hors conducteur et déconnectée de l’appareil de mesure.
3.1.1. CIRCUIT MAGNÉTIQUE
Maintenir les entrefers de la pince en parfait état de propreté.
Nettoyer l’entrefer à l’aide d’un chion doux si besoin.
3.1.2. BOÎTIER ET CORDON
Nettoyer le boîtier, les bras et le cordon de sortie de la pince à l’aide d’une éponge humidiée d’eau
savonneuse.
Rincer les mêmes éléments avec une éponge humidiée d’eau claire.
Ne jamais faire couler d’eau sur la pince. Sécher à l’aide d’un chion ou d’air pulsé (température
maximale de 80°C).
4. CARACTÉRISTIQUES
4.1. CONDITIONS DE RÉFÉRENCE
Température ambiante : 23°C ± 3K.
Humidité relative : 20 à 75 %HR.
Position du conducteur : centré dans les mâchoires.
Fréquence et forme du courant : 50 et 60 Hz ± 0,2 Hz, sinusoïdal, distorsion ± 1 %.
Courant DC superposé : absence de courant continu.
Champ magnétique continu : champ magnétique < 40 A/m (champ terrestre).
Champ magnétique alternatif : absence de champ magnétique alternatif externe.
Proximité de conducteurs extérieurs : absence.
Impédance du mesureur : ≥ 10 MΩ / 100 pF.
4.2. PRÉCISION ET DÉPHASAGES
Dans les conditions de référence
4.2.1. CALIBRE 4 A
Courant nominal : 4 A AC.
Domaine de mesure : 0,5 mA à 4 A AC.
Rapport sortie/entrée : 1 mV AC / A AC.
10
Erreurs, en ± % de VS dans le domaine de référence.
lp 0,5 mA à 10 mA 10 mA à 100 mA 100 mA à 4 A
Erreur intrinsèque 3 % + 1 mV 0,5 % + 0,5 mV 0,5 % + 0,5 mV
Déphasage Non spécié < 15° < 10°
4.2.2. CALIBRE 400 A
Courant nominal : 400 A AC.
Domaine de mesure : 0,5 A à 400 A AC.
Rapport sortie/entrée : 1 mV AC / A AC.
Erreurs, en ± % de VS dans le domaine de référence.
lp 0,5 A à 10 A 10 A à 100 A 100 A à 400 A
Erreur intrinsèque 0,5 % + 0,5 mV 0,35 % + 0,5 mV 0,35 % + 1 mV
Déphasage Non spécié < 60’ < 40’°
4.3. CONDITIONS D’UTILISATION
La pince B102 doit être utilisée dans les conditions dénies ci-dessous an de satisfaire à la sécurité de
l’utilisateur et aux performances métrologiques.
4.3.1. SURCHARGES
Courant lp limite de 400 AC RMS en permanence.
Courant de crête < 1000 A.
Transitoires di/dt admissibles ≤ 30 A/µs.
Température du conducteur ≤ 70°C avec 90°C au maximum en pointe.
4.3.2. FRÉQUENCE
Utilisation de 48 Hz à 1 kHz.
4.3.3. CONDITIONS D’ENVIRONNEMENT
Le graphe visualise les conditions de température et de l’humidité de l’air pour le boîtier.
: Domaine de référence.
: Domaine de fonctionnement.
: Domaine de stockage.
Otros manuales para B102
1
Tabla de contenidos
Idiomas:
Otros manuales de Instrumento de medición de Chauvin Arnoux
Chauvin Arnoux
Chauvin Arnoux C.A 8336 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux CA834 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux CA 1730 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux F605 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux CA 850 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux AEMC J93 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux C.A 1246 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux C.A 773 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux ORITEL RW 521 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux C.A 6609 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux C.A 10101 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux C.A 6528 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux C.A 6608 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux PEL 105 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux MAP COMPACT Manual de usuario
Chauvin Arnoux
Chauvin Arnoux C.A 6472 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux F 65 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux C.A 6549 Manual de usuario
Chauvin Arnoux
Chauvin Arnoux Y4N Manual de usuario
Chauvin Arnoux
Chauvin Arnoux C.A 700 Manual de usuario
Manuales populares de Instrumento de medición de otras marcas
Endress+Hauser
Endress+Hauser Proline Promag 50 Especificaciones técnicas
Siemens
Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas
KLINGER
KLINGER CMF V Series Manual de usuario
EXFO
EXFO FTB-2 Manual de operación y mantenimiento
Keysight
Keysight M8290A Manual de usuario
ADTEK
ADTEK MW-5 Manual de usuario
